DEHNcon-H

当接闪装置的裸线、非绝缘线直接敷设在屋顶上时，必须根据最新技术和现行防雷标准 DIN EN 62305-3 (VDE 0185-305-3) 保持与敷设在屋顶表面以下的电气和金属系统的隔离距离。在屋顶覆盖层下，通常会有引下线装置、管道系统和金属部件紧邻接闪装置/引下线，可能会造成接近问题。解决这种邻近问题的方法是使用高压绝缘引下线的隔离接闪装置。

– 用于发射器/接收器（抛物面天线、地面天线）或整个建筑物或建筑物部分的隔离接闪装置新系统。
– 由于 HVI light 引下线在支撑管中的内部走线，支撑管的尺寸减小（铝管 40x5mm），整个组件重量轻，因此在外观上进行了调整，也可安装在现有的天线架上。
– 内置密封端使用柔性不锈钢带引出，以便与支撑管下端等电位连接
– 根据 DIN EN 62305-3 (VDE 0185-305-3) 标准，高耐压绝缘向下导体用于保持与导电部件的隔离距离
等效隔离距离 s ≤ 45 cm（空气环境）或 s ≤ 90 cm（固体环境）
– 支撑管带玻璃纤维增强塑料 (GRP) 绝热段，管直径为 30 mm
– 材料系数 km = 0.7
– 浅灰色，抗紫外线

HVI light 引下线符合 DIN IEC/TS 62561-8 (VDE V 0185-561-8) 标准的要求。

详情

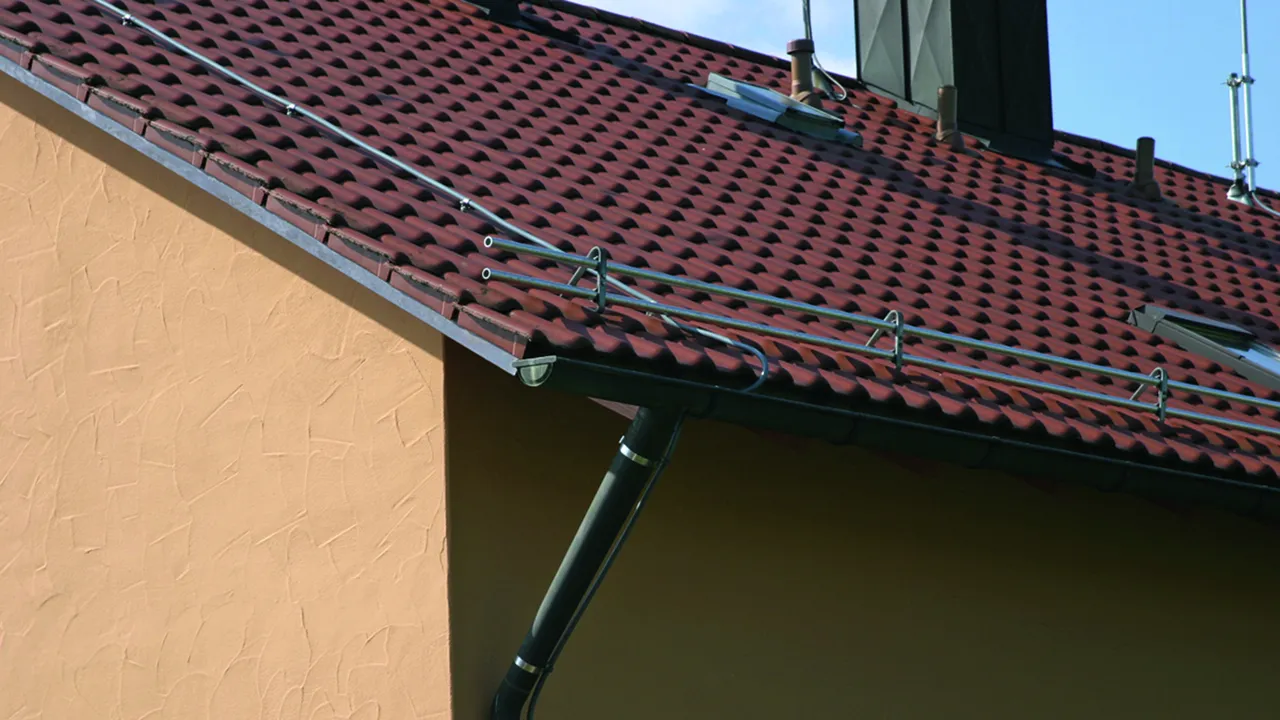

图例 - 内装引下线的支撑管
lorem ipsum

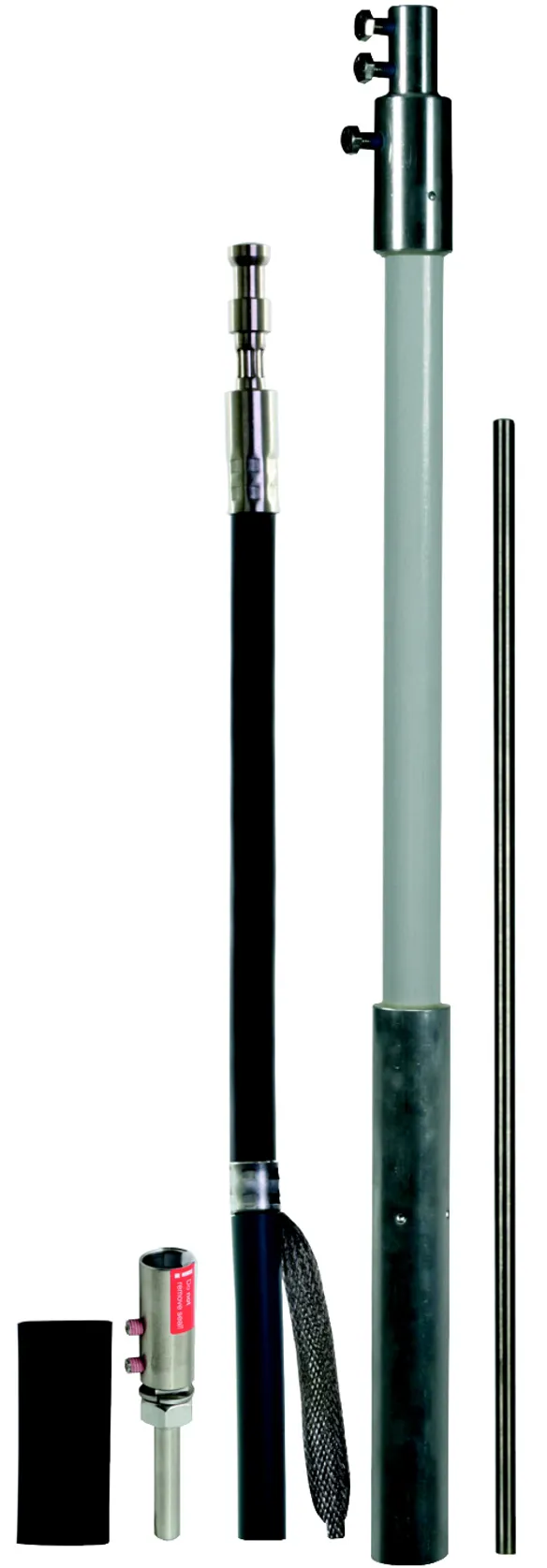

HVI light引下线，带接闪针，安装于支撑管内部

带密封端和直径10 mm的不锈钢接闪针。

5 产品

货号 819255 HVI LI 20 L6M SR1990 FSP500 GFK AL V2A

全球贸易项目代码 4013364255371, 海关HS编码: 853890, 总重: 6.84 kg, 包装单位: 1.00 件

前代产品


附加信息

DEHNcon-H HVI light 引下线敷设在 1990mm 的支撑管中，带 500mm 的接闪针
DEHNcon-H 隔离接闪装置
例如，从发射/接收系统
（抛物线、地面天线）。
由于 HVI light 引下线在支撑管中的内部布线，
因此采用了光学调整设计
高耐压绝缘引下线，保持与
导电部件的隔离距离
符合 DIN EN 62305-3 (VDE 0185-305-3) 标准
等效隔离距离 s =< 45 cm（空气环境）
或 s =< 90 cm（固体环境）。
支撑管的规格符合
欧洲规范 1（DIN EN 1991-1-4 + DIN EN 1991-1-4/NA）。
HVI light 引下线敷设在支撑管内，带有特殊的内置
密封端和接闪针（直径 10 mm 长度 500 mm）。
支撑管材料: 玻璃钢 GRP / 铝 Al
支撑管长度: 1990 mm
线缆直径: 20 mm
线缆颜色: 灰色 ●
导体材料: 铜 Cu
等效隔离距离 s (空气环境): ≤ 45 cm
最小起订长度 (l1): 6 m
最大抗风能力: （最大灵活长度 1890 mm，内部 HVI light）240 km/h
最大自由长度: 1890 mm
最小夹持长度: 600 mm
测试标准: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

制造商： DEHN
型号: HVI LI 20 L6M SR1990 FSP500 GFK AL V2A
货号: 819255
其他类似产品

认证



技术参数

支撑管材料 玻璃钢 GRP / 铝 Al
支撑管长度 1990 mm
接闪针长度 500 mm
导体材料 铜 Cu
等效隔离距离 s (空气环境) ≤ 45 cm
最小起订长度 (l1) 6 m
最大抗风能力 （最大灵活长度 1890 mm，内部 HVI light）240 km/h
最大自由长度 1890 mm
最小夹持长度 600 mm
测试标准 DIN IEC/TS 62561-8 (VDE V 0185-561-8)

.产品已加入收藏夹。

进入收藏夹

商品819255加入购物车。

进入网上商店

货号 819256 HVI LI 20 L6M SR1990 FSP1000 GFK AL V2A

全球贸易项目代码 4013364255388, 海关HS编码: 853890, 总重: 7.14 kg, 包装单位: 1.00 件

前代产品


附加信息

DEHNcon-H HVI light 引下线敷设在 1990mm 的支撑管中，带 1000mm 的接闪针
DEHNcon-H 隔离接闪装置
例如，从发射/接收系统
（抛物线、地面天线）。
由于 HVI light 引下线在支撑管中的内部布线，
因此采用了光学调整设计
高耐压绝缘引下线，保持与
导电部件的隔离距离
符合 DIN EN 62305-3 (VDE 0185-305-3) 标准
等效隔离距离 s =< 45 cm（空气环境）
或 s =< 90 cm（固体环境）。
支撑管的规格符合
欧洲规范 1（DIN EN 1991-1-4 + DIN EN 1991-1-4/NA）。
HVI light 引下线敷设在支撑管内，带有特殊的内置
密封端和接闪针（直径 10 mm 长度 1000 mm）。
支撑管材料: 玻璃钢 GRP / 铝 Al
支撑管长度: 1990 mm
线缆直径: 20 mm
线缆颜色: 灰色 ●
导体材料: 铜 Cu
等效隔离距离 s (空气环境): ≤ 45 cm
最小起订长度 (l1): 6 m
最大抗风能力: （最大灵活长度 2390 mm，内部 HVI light）200 km/h
最大自由长度: 2390 mm
最小夹持长度: 600 mm
测试标准: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

制造商： DEHN
型号: HVI LI 20 L6M SR1990 FSP1000 GFK AL V2A
货号: 819256
其他类似产品

认证



技术参数

支撑管材料 玻璃钢 GRP / 铝 Al
支撑管长度 1990 mm
接闪针长度 1000 mm
导体材料 铜 Cu
等效隔离距离 s (空气环境) ≤ 45 cm
最小起订长度 (l1) 6 m
最大抗风能力 （最大灵活长度 2390 mm，内部 HVI light）200 km/h
最大自由长度 2390 mm
最小夹持长度 600 mm
测试标准 DIN IEC/TS 62561-8 (VDE V 0185-561-8)

.产品已加入收藏夹。

进入收藏夹

商品819256加入购物车。

进入网上商店

货号 819257 HVI LI 20 L6M SR2640 FSP500 GFK AL V2A

全球贸易项目代码 4013364255395, 海关HS编码: 853890, 总重: 7.79 kg, 包装单位: 1.00 件

前代产品


附加信息

DEHNcon-H HVI light 引下线敷设在 2640mm 的支撑管中，带 500mm 的接闪针
DEHNcon-H 隔离接闪装置
例如，从发射/接收系统
（抛物线、地面天线）。
由于 HVI light 引下线在支撑管中的内部布线，
因此采用了光学调整设计
高耐压绝缘引下线，保持与
导电部件的隔离距离
符合 DIN EN 62305-3 (VDE 0185-305-3) 标准
等效隔离距离 s =< 45 cm（空气环境）
或 s =< 90 cm（固体环境）。
支撑管的规格符合
欧洲规范 1（DIN EN 1991-1-4 + DIN EN 1991-1-4/NA）。
HVI light 引下线敷设在支撑管内，带有特殊的内置
密封端和接闪针（直径 10 mm 长度 500 mm）。
支撑管材料: 玻璃钢 GRP / 铝 Al
支撑管长度: 2640 mm
线缆直径: 20 mm
线缆颜色: 灰色 ●
导体材料: 铜 Cu
等效隔离距离 s (空气环境): ≤ 45 cm
最小起订长度 (l1): 6 m
最大抗风能力: （最大灵活长度 2540 mm，内部 HVI light）240 km/h
最大自由长度: 2540 mm
最小夹持长度: 600 mm
测试标准: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

制造商： DEHN
型号: HVI LI 20 L6M SR2640 FSP500 GFK AL V2A
货号: 819257
其他类似产品

认证



技术参数

支撑管材料 玻璃钢 GRP / 铝 Al
支撑管长度 2640 mm
接闪针长度 500 mm
导体材料 铜 Cu
等效隔离距离 s (空气环境) ≤ 45 cm
最小起订长度 (l1) 6 m
最大抗风能力 （最大灵活长度 2540 mm，内部 HVI light）240 km/h
最大自由长度 2540 mm
最小夹持长度 600 mm
测试标准 DIN IEC/TS 62561-8 (VDE V 0185-561-8)

.产品已加入收藏夹。

进入收藏夹

商品819257加入购物车。

进入网上商店

货号 819258 HVI LI 20 L6M SR2640 FSP1000 GFK AL V2A

全球贸易项目代码 4013364255418, 海关HS编码: 853890, 总重: 8.09 kg, 包装单位: 1.00 件

前代产品


附加信息

DEHNcon-H HVI light 引下线敷设在 2640mm 的支撑管中，带 1000mm 的接闪针
DEHNcon-H 隔离接闪装置
例如，从发射/接收系统
（抛物线、地面天线）。
由于 HVI light 引下线在支撑管中的内部布线，
因此采用了光学调整设计
高耐压绝缘引下线，保持与
导电部件的隔离距离
符合 DIN EN 62305-3 (VDE 0185-305-3) 标准
等效隔离距离 s =< 45 cm（空气环境）
或 s =< 90 cm（固体环境）。
支撑管的规格符合
欧洲规范 1（DIN EN 1991-1-4 + DIN EN 1991-1-4/NA）。
HVI light 引下线敷设在支撑管内，带有特殊的内置
密封端和接闪针（直径 10 mm 长度 1000 mm）。
支撑管材料: 玻璃钢 GRP / 铝 Al
支撑管长度: 2640 mm
线缆直径: 20 mm
线缆颜色: 灰色 ●
导体材料: 铜 Cu
等效隔离距离 s (空气环境): ≤ 45 cm
最小起订长度 (l1): 6 m
最大抗风能力: （最大灵活长度 3040 mm，内部 HVI light）201 km/h
最大自由长度: 3040 mm
最小夹持长度: 600 mm
测试标准: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

制造商： DEHN
型号: HVI LI 20 L6M SR2640 FSP1000 GFK AL V2A
货号: 819258
其他类似产品

认证



技术参数

支撑管材料 玻璃钢 GRP / 铝 Al
支撑管长度 2640 mm
接闪针长度 1000 mm
导体材料 铜 Cu
等效隔离距离 s (空气环境) ≤ 45 cm
最小起订长度 (l1) 6 m
最大抗风能力 （最大灵活长度 3040 mm，内部 HVI light）201 km/h
最大自由长度 3040 mm
最小夹持长度 600 mm
测试标准 DIN IEC/TS 62561-8 (VDE V 0185-561-8)

.产品已加入收藏夹。

进入收藏夹

商品819258加入购物车。

进入网上商店

货号 819259 HVI LI 20 L7.5M SR5040 FSP500 GFK AL V2A

全球贸易项目代码 4013364256088, 海关HS编码: 853890, 总重: 12.20 kg, 包装单位: 1.00 件


附加信息

DEHNcon-H HVI light 引下线敷设在 5040mm 的支撑管中，带 500mm 的接闪针
DEHNcon-H 隔离接闪装置
例如，从发射/接收系统
（抛物线、地面天线）。
由于 HVI light 引下线在支撑管中的内部布线，
因此采用了光学调整设计
高耐压绝缘引下线，保持与
导电部件的隔离距离
符合 DIN EN 62305-3 (VDE 0185-305-3) 标准
等效隔离距离 s =< 45 cm（空气环境）
或 s =< 90 cm（固体环境）。
支撑管的规格符合
欧洲规范 1（DIN EN 1991-1-4 + DIN EN 1991-1-4/NA）。
HVI light 引下线敷设在支撑管内，带有特殊的内置
密封端和接闪针（直径 10 mm 长度 500 mm）。
支撑管材料: 玻璃钢 GRP / 铝 Al
支撑管长度: 5040 mm
线缆直径: 20 mm
线缆颜色: 灰色 ●
导体材料: 铜 Cu
等效隔离距离 s (空气环境): ≤ 45 cm
最小起订长度 (l1): 7.5 m
最大抗风能力: （最大灵活长度 4940 mm，内部 HVI light）149 km/h
最大自由长度: 4940 mm
最小夹持长度: 600 mm
测试标准: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

制造商： DEHN
型号: HVI LI 20 L7.5M SR5040 FSP500 GFK AL V2A
货号: 819259
其他类似产品



技术参数

支撑管材料 玻璃钢 GRP / 铝 Al
支撑管长度 5040 mm
接闪针长度 500 mm
导体材料 铜 Cu
等效隔离距离 s (空气环境) ≤ 45 cm
最小起订长度 (l1) 7.5 m
最大抗风能力 （最大灵活长度 4940 mm，内部 HVI light）149 km/h
最大自由长度 4940 mm
最小夹持长度 600 mm
测试标准 DIN IEC/TS 62561-8 (VDE V 0185-561-8)

.产品已加入收藏夹。

进入收藏夹
