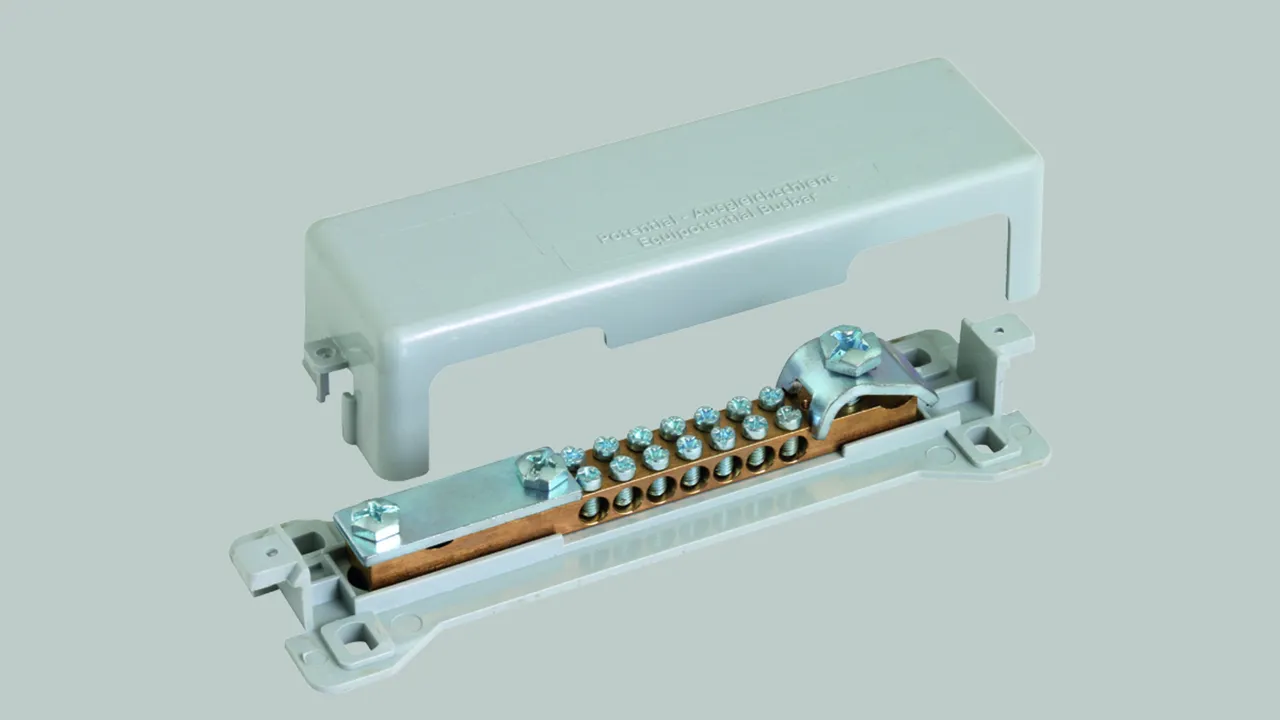

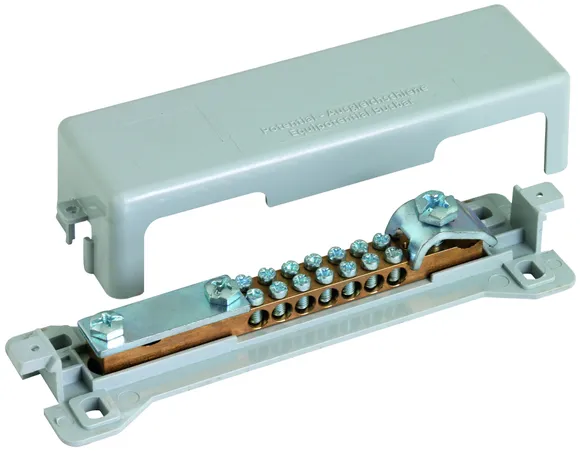

Equipotential Bonding Busbar MS

Busbar for equipotential bonding
Terminals for:
7 conductors 2.5-25 mm² (solid / stranded)
1 conductor Rd Ø7-10 mm
1 conductor Fl up to 30 x 3.5 mm or Rd Ø8-10 mm

With grey plastic cover.

1 产品

货号 563050 PAS 9AK

全球贸易项目代码 4013364054707, 海关HS编码: 85359000, 总重: 254.00 g, 包装单位: 1.00 pc(s)


Open PDF

附加信息

CAD文件

Equipotential bonding bar MS
MS equipotential bonding bar
For main equipotential bonding according to
IEC 60464-4-41/60364-5-54
Connection (solid u / stranded r / flexible f): 7 x 2.5-25 mm2 (conductor type u, r); 7 x 2.5-16 mm2 (conductor type f)
Connection Rd: 1 x 7-10 mm2
Connection Fl / Rd: 1 x –30 x 3.5 or 8-10 mm
Contact rail: brass
Cross section: 35 mm2
Fixing: [4x] 6 x 9 mm

Brand: DEHN
Type: PAS 9AK
Part No.: 563050
or equivalent.

技术参数

Contact rail	brass
Cross section	35 mm²
Fixing	[4x] 6 x 9 mm

.产品已加入收藏夹。

进入收藏夹

商品563050加入购物车。

进入网上商店

Results for products (0)

Results for content (0)

Equipotential Bonding Busbar MS

货号 563050 PAS 9AK

.产品已加入收藏夹。

商品563050加入购物车。

Connection (solid u / stranded r / flexible f)	7 x 2.5-25 mm² (conductor type u, r); 7 x 2.5-16 mm²(conductor type f)
Connection Rd	1 x 7-10 mm²
Connection Fl / Rd	1 x –30 x 3.5 or 8-10 mm
Contact rail	brass
Cross section	35 mm²
Fixing	[4x] 6 x 9 mm
Cover	K (grey)

Equipotential Bonding Busbar MS

货号 563050 PAS 9AK

563050.stp 您没有下载权限563050.stp

563050.igs 您没有下载权限563050.igs

563050.jt 您没有下载权限563050.jt

563050.dwg 您没有下载权限563050.dwg

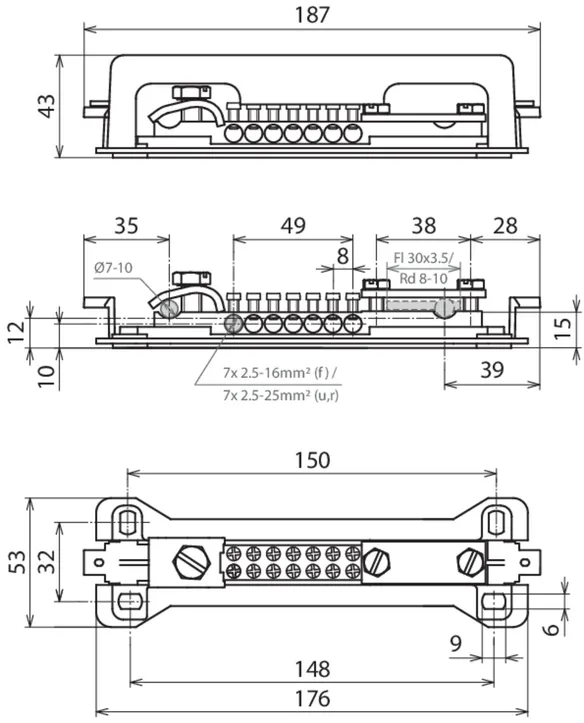

563050m_D.dxf 您没有下载权限563050m_D.dxf
