Stützrohr mit HVI light plus Leitung

Hochspannungsfeste isolierte Ableitung zum Einhalten des Trennungsabstandes zu elektrisch leitenden Teilen nach DIN EN 62305-3 (VDE 0185-305-3). Einsetzbar bis zu einem äquivalenten Trennungsabstand s ≤ 60 cm (in Luft) oder s ≤ 120 cm (fester Baustoff).
Dezentes Stützrohr mit vorkonfektionierter, innenliegender HVI light plus Leitung mit geringer Windangriffsfläche.
Länge flexibel wählbar von 6 m bis 70 m.
Auf Grund der auftragsbezogenen Fertigung (Konfektionierung der Leitungslänge) kann die Leitung nicht zurückgenommen werden.

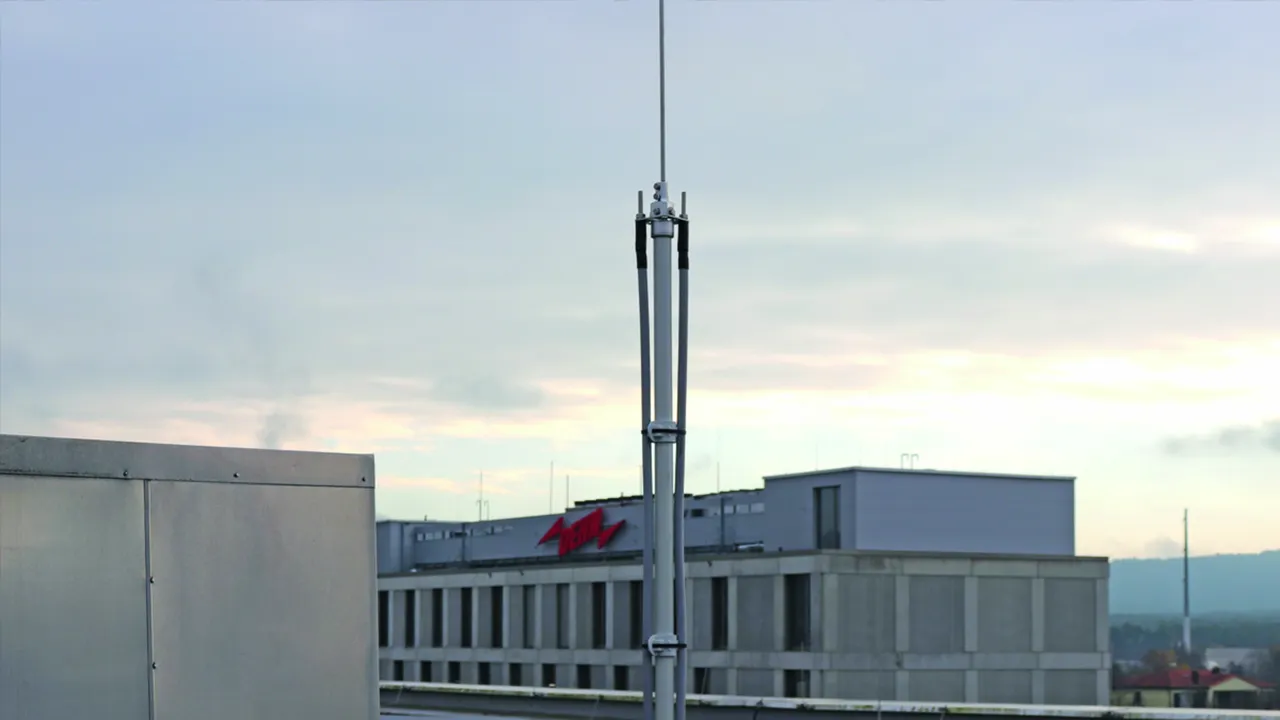

HVI light plus Leitung im Stützrohr mit Fangspitze

Stützrohr mit innenliegenden Endverschluss / PA-Federeelement und Fangspitze NIRO Ø10 mm, Länge 500 / 1000 mm.

4 产品

货号 819672 HVI LI PL L6M SR1600 FSP500 GFK AL V2A

全球贸易项目代码 4013364494527, 海关HS编码: 85389099, 总重: 8.10 kg, 包装单位: 1.00 Stk.


附加信息

HVI light plus Leitung im Stützrohr mit Fangspitze Farbe grau
HVI light plus Leitung im Stützrohr
hochspannungsfeste isolierte Ableitung
zum Einhalten des Trennungsabstandes
zu elektrisch leitenden Teilen
nach DIN EN 62305-3 (VDE 0185-305-3)
Äquivalenter Trennungsabstand s =< 60 cm (in Luft)
oder s =< 120 cm (fester Baustoff).
Die Stützrohre mit HVI light plus Leitung sind nach
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) dimensioniert.
HVI light plus Leitung im Stützrohr verlegt, mit speziellem
innenliegendem Endverschluss und Fangspitze Ø10 mm Länge 500 mm
Werkstoff Stützrohr: GFK / Al
Länge Stützrohr: 1600 mm
Transportlänge: 1600 mm
Durchmesser Ø Leitung: 21 mm
Farbe Leitung: grau ●
Werkstoff Leiter: Cu
Mindestbestelllänge: 6 m
Normenbezug: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabrikat: DEHN
Typ: HVI LI PL L6M SR1600 FSP500 GFK AL V2A
Art.-Nr.: 819672
oder gleichwertig.

认证



技术参数

Werkstoff Fangspitze NIRO
Länge Fangspitze 500 mm
Werkstoff Stützrohr GFK / Al
Länge Stützrohr 1600 mm
Transportlänge 1600 mm
Durchmesser Ø Außen 40 mm
Durchmesser Ø Leitung 21 mm
Farbe Leitung grau ●
Werkstoff Leiter Cu
Mindestbestelllänge 6 m
Normenbezug DIN IEC/TS 62561-8 (VDE V 0185-561-8)

.产品已加入收藏夹。

进入收藏夹

商品819672加入购物车。

进入网上商店

货号 819673 HVI LI PL L6M SR1600 FSP1000 GFK AL V2A

全球贸易项目代码 4013364494534, 海关HS编码: 85389099, 总重: 8.37 kg, 包装单位: 1.00 Stk.


附加信息

HVI light plus Leitung im Stützrohr mit Fangspitze Farbe grau
HVI light plus Leitung im Stützrohr
hochspannungsfeste isolierte Ableitung
zum Einhalten des Trennungsabstandes
zu elektrisch leitenden Teilen
nach DIN EN 62305-3 (VDE 0185-305-3)
Äquivalenter Trennungsabstand s =< 60 cm (in Luft)
oder s =< 120 cm (fester Baustoff).
Die Stützrohre mit HVI light plus Leitung sind nach
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) dimensioniert.
HVI light plus Leitung im Stützrohr verlegt, mit speziellem
innenliegendem Endverschluss und Fangspitze Ø10 mm Länge 1000 mm
Werkstoff Stützrohr: GFK / Al
Länge Stützrohr: 1600 mm
Transportlänge: 1600 mm
Durchmesser Ø Leitung: 21 mm
Farbe Leitung: grau ●
Werkstoff Leiter: Cu
Mindestbestelllänge: 6 m
Normenbezug: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabrikat: DEHN
Typ: HVI LI PL L6M SR1600 FSP1000 GFK AL V2A
Art.-Nr.: 819673
oder gleichwertig.

认证



技术参数

Werkstoff Fangspitze NIRO
Länge Fangspitze 1000 mm
Werkstoff Stützrohr GFK / Al
Länge Stützrohr 1600 mm
Transportlänge 1600 mm
Durchmesser Ø Außen 40 mm
Durchmesser Ø Leitung 21 mm
Farbe Leitung grau ●
Werkstoff Leiter Cu
Mindestbestelllänge 6 m
Normenbezug DIN IEC/TS 62561-8 (VDE V 0185-561-8)

.产品已加入收藏夹。

进入收藏夹

商品819673加入购物车。

进入网上商店

货号 819674 HVI LI PL L6M SR2400 FSP500 GFK AL V2A

全球贸易项目代码 4013364494541, 海关HS编码: 85389099, 总重: 9.10 kg, 包装单位: 1.00 Stk.


附加信息

HVI light plus Leitung im Stützrohr mit Fangspitze Farbe grau
HVI light plus Leitung im Stützrohr
hochspannungsfeste isolierte Ableitung
zum Einhalten des Trennungsabstandes
zu elektrisch leitenden Teilen
nach DIN EN 62305-3 (VDE 0185-305-3)
Äquivalenter Trennungsabstand s =< 60 cm (in Luft)
oder s =< 120 cm (fester Baustoff).
Die Stützrohre mit HVI light plus Leitung sind nach
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) dimensioniert.
HVI light plus Leitung im Stützrohr verlegt, mit speziellem
innenliegendem Endverschluss und Fangspitze Ø10 mm Länge 500 mm
Werkstoff Stützrohr: GFK / Al
Länge Stützrohr: 2400 mm
Transportlänge: 2400 mm
Durchmesser Ø Leitung: 21 mm
Farbe Leitung: grau ●
Werkstoff Leiter: Cu
Mindestbestelllänge: 6 m
Normenbezug: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabrikat: DEHN
Typ: HVI LI PL L6M SR2400 FSP500 GFK AL V2A
Art.-Nr.: 819674
oder gleichwertig.

认证



技术参数

Werkstoff Fangspitze NIRO
Länge Fangspitze 500 mm
Werkstoff Stützrohr GFK / Al
Länge Stützrohr 2400 mm
Transportlänge 2400 mm
Durchmesser Ø Außen 40 mm
Durchmesser Ø Leitung 21 mm
Farbe Leitung grau ●
Werkstoff Leiter Cu
Mindestbestelllänge 6 m
Normenbezug DIN IEC/TS 62561-8 (VDE V 0185-561-8)

.产品已加入收藏夹。

进入收藏夹

商品819674加入购物车。

进入网上商店

货号 819675 HVI LI PL L6M SR2400 FSP1000 GFK AL V2A

全球贸易项目代码 4013364494558, 海关HS编码: 85389099, 总重: 9.37 kg, 包装单位: 1.00 Stk.


附加信息

HVI light plus Leitung im Stützrohr mit Fangspitze Farbe grau
HVI light plus Leitung im Stützrohr
hochspannungsfeste isolierte Ableitung
zum Einhalten des Trennungsabstandes
zu elektrisch leitenden Teilen
nach DIN EN 62305-3 (VDE 0185-305-3)
Äquivalenter Trennungsabstand s =< 60 cm (in Luft)
oder s =< 120 cm (fester Baustoff).
Die Stützrohre mit HVI light plus Leitung sind nach
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) dimensioniert.
HVI light plus Leitung im Stützrohr verlegt, mit speziellem
innenliegendem Endverschluss und Fangspitze Ø10 mm Länge 1000 mm
Werkstoff Stützrohr: GFK / Al
Länge Stützrohr: 2400 mm
Transportlänge: 2400 mm
Durchmesser Ø Leitung: 21 mm
Farbe Leitung: grau ●
Werkstoff Leiter: Cu
Mindestbestelllänge: 6 m
Normenbezug: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabrikat: DEHN
Typ: HVI LI PL L6M SR2400 FSP1000 GFK AL V2A
Art.-Nr.: 819675
oder gleichwertig.

认证



技术参数

Werkstoff Fangspitze NIRO
Länge Fangspitze 1000 mm
Werkstoff Stützrohr GFK / Al
Länge Stützrohr 2400 mm
Transportlänge 2400 mm
Durchmesser Ø Außen 40 mm
Durchmesser Ø Leitung 21 mm
Farbe Leitung grau ●
Werkstoff Leiter Cu
Mindestbestelllänge 6 m
Normenbezug DIN IEC/TS 62561-8 (VDE V 0185-561-8)

.产品已加入收藏夹。

进入收藏夹

商品819675加入购物车。

进入网上商店
