Kurzschließschiene

Einfach online die passende Kurzschließschiene erstellen
Individuelle Konfiguration
Permanente Plausiblitätsprüfung im Hintergrund
Mit Längsnut zur sicheren Kontaktierung
Hohe Kurzschlussstromfestigkeit bis max. 130 kA / 0,5 s für Niederpannungsanlagen (NS) und 80 kA / 0,5 s für Mittelspannungsanlagen (MS)
Betätigung mit Erdungsstangen in Ausführung Spindel mit Sechskant oder Spindel mit Querstift
Schienen- und Erdungsseillängen können über den EuK-Konfigurator online ausgewählt werden

详情

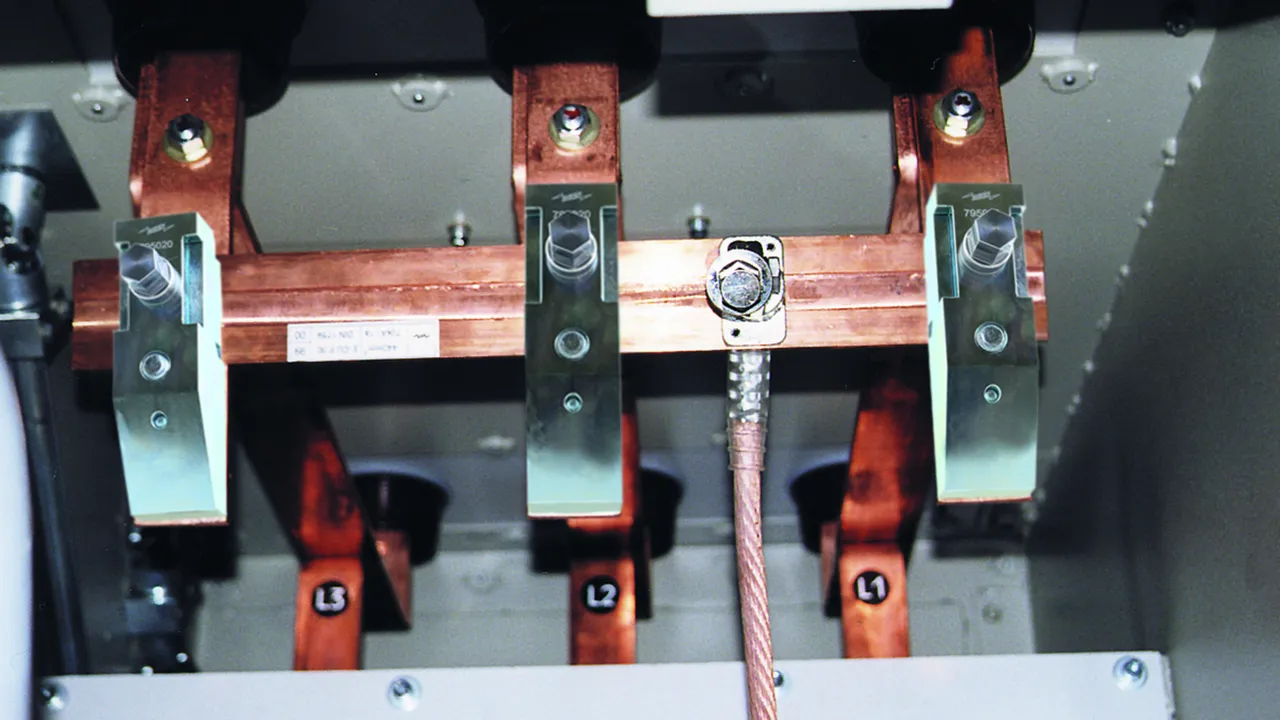

Klemmfestpunkt montiert auf Sammelschiene und eingebrachter Kurzschließschiene

**SQ:** Spindel mit Querstift (Bajonettausführung).

Kurzschließschiene aus Kupfer

Erdseitig mit Kugelkopfhaube starr (KKH 20 FS).

4 产品

货号 VL2FG28 KS SQ C NS VL2FG28

全球贸易项目代码 4013364450820, 海关HS编码: 85359000, 总重: 6.18 kg, 包装单位: 1.00 Stk.


附加信息

技术参数

Anwendung	NS
Einhängevorrichtung	SQ
Position Einhängevorrichtung (I_H )	175 mm
Gesamtlänge (I_G )	500 mm
Schienenabstand (S_A )	150 mm
Max. Kurzschlussstrom I_k0,5 s	130 kA
Max. Kurzschlussstrom I_k1 s	90 kA
Wichtig: Bei Bestellung die eindeutige Varianten-Nr. angeben.

Anwendung	NS
Einhängevorrichtung	SQ
Position Einhängevorrichtung (I_H )	175 mm
Profilabmessung	60 x 12 mm
Höhe	60 mm
Breite	12 mm
Gesamtlänge (I_G )	500 mm
Schienenabstand (S_A )	150 mm
Max. Kurzschlussstrom I_k0,5 s	130 kA
Max. Kurzschlussstrom I_k1 s	90 kA
Einsatzort	Niederspannungsanlagen
Norm	DIN VDE 0683-100 (EN/IEC 61230)
Temperaturbereich	–25 °C ... +55 °C
Werkstoff Kurzschließschiene	Kupfer
Werkstoff Seil	Cu , hochflexibel
Seilquerschnitt	50 mm²
Seillänge	2500 mm
Wichtig: Bei Bestellung die eindeutige Varianten-Nr. angeben.

.产品已加入收藏夹。

进入收藏夹

商品VL2FG28加入购物车。

进入网上商店

货号 VHNEFQE KS SK C NS VHNEFQE

全球贸易项目代码 4013364450837, 海关HS编码: 85359000, 总重: 6.14 kg, 包装单位: 1.00 Stk.


附加信息

技术参数

Anwendung	NS
Einhängevorrichtung	SK
Position Einhängevorrichtung (I_H )	175 mm
Gesamtlänge (I_G )	500 mm
Schienenabstand (S_A )	150 mm
Max. Kurzschlussstrom I_k0,5 s	130 kA
Max. Kurzschlussstrom I_k1 s	90 kA
Wichtig: Bei Bestellung die eindeutige Varianten-Nr. angeben.

Anwendung	NS
Einhängevorrichtung	SK
Position Einhängevorrichtung (I_H )	175 mm
Profilabmessung	60 x 12 mm
Höhe	60 mm
Breite	12 mm
Gesamtlänge (I_G )	500 mm
Schienenabstand (S_A )	150 mm
Max. Kurzschlussstrom I_k0,5 s	130 kA
Max. Kurzschlussstrom I_k1 s	90 kA
Einsatzort	Niederspannungsanlagen
Norm	DIN VDE 0683-100 (EN/IEC 61230)
Temperaturbereich	–25 °C ... +55 °C
Werkstoff Kurzschließschiene	Kupfer
Werkstoff Seil	Cu , hochflexibel
Seilquerschnitt	50 mm²
Seillänge	2500 mm
Wichtig: Bei Bestellung die eindeutige Varianten-Nr. angeben.

.产品已加入收藏夹。

进入收藏夹

商品VHNEFQE加入购物车。

进入网上商店

货号 VV7M6CQ KSX SQ C MS VV7M6CQ

全球贸易项目代码 4013364461963, 海关HS编码: 85359000, 总重: 10.00 kg, 包装单位: 1.00 Stk.


附加信息

技术参数

Anwendung	MS
Einhängevorrichtung	SQ
Position Einhängevorrichtung (I_H )	525 mm
Gesamtlänge (I_G )	1500 mm
Schienenabstand (S_A )	450 mm
Max. Kurzschlussstrom I_k0,5 s	80 kA
Max. Kurzschlussstrom I_k1 s	80 kA
Wichtig: Bei Bestellung die eindeutige Varianten-Nr. angeben.

Anwendung	MS
Einhängevorrichtung	SQ
Position Einhängevorrichtung (I_H )	525 mm
Profilabmessung	60 x 12 mm
Höhe	60 mm
Breite	12 mm
Gesamtlänge (I_G )	1500 mm
Schienenabstand (S_A )	450 mm
Max. Kurzschlussstrom I_k0,5 s	80 kA
Max. Kurzschlussstrom I_k1 s	80 kA
Einsatzort	Mittelspannungsanlagen
Norm	DIN VDE 0683-100 (EN/IEC 61230)
Temperaturbereich	–25 °C ... +55 °C
Werkstoff Kurzschließschiene	Kupfer
Werkstoff Seil	Cu , hochflexibel
Seilquerschnitt	50 mm²
Seillänge	2500 mm
Wichtig: Bei Bestellung die eindeutige Varianten-Nr. angeben.

.产品已加入收藏夹。

进入收藏夹

商品VV7M6CQ加入购物车。

进入网上商店

货号 V5DHK24 KSX SK C MS V5DHK24

全球贸易项目代码 4013364461970, 海关HS编码: 85359000, 总重: 10.00 kg, 包装单位: 1.00 Stk.


附加信息

技术参数

Anwendung	MS
Einhängevorrichtung	SK
Position Einhängevorrichtung (I_H )	525 mm
Gesamtlänge (I_G )	1500 mm
Schienenabstand (S_A )	450 mm
Max. Kurzschlussstrom I_k0,5 s	80 kA
Max. Kurzschlussstrom I_k1 s	80 kA
Wichtig: Bei Bestellung die eindeutige Varianten-Nr. angeben.

Anwendung	MS
Einhängevorrichtung	SK
Position Einhängevorrichtung (I_H )	525 mm
Profilabmessung	60 x 12 mm
Höhe	60 mm
Breite	12 mm
Gesamtlänge (I_G )	1500 mm
Schienenabstand (S_A )	450 mm
Max. Kurzschlussstrom I_k0,5 s	80 kA
Max. Kurzschlussstrom I_k1 s	80 kA
Einsatzort	Mittelspannungsanlagen
Norm	DIN VDE 0683-100 (EN/IEC 61230)
Temperaturbereich	–25 °C ... +55 °C
Werkstoff Kurzschließschiene	Kupfer
Werkstoff Seil	Cu , hochflexibel
Seilquerschnitt	50 mm²
Seillänge	2500 mm
Wichtig: Bei Bestellung die eindeutige Varianten-Nr. angeben.

.产品已加入收藏夹。

进入收藏夹

商品V5DHK24加入购物车。

进入网上商店

Kurzschließschiene aus Aluminium

Erdseitig mit Kugelkopfhaube starr (KKH 20 FS).

4 产品

货号 VNRLBXU KS SQ A NS VNRLBXU

全球贸易项目代码 4013364450868, 海关HS编码: 85359000, 总重: 10.00 kg, 包装单位: 1.00 Stk.


附加信息

技术参数

Anwendung	NS
Einhängevorrichtung	SQ
Position Einhängevorrichtung (I_H )	175 mm
Gesamtlänge (I_G )	500 mm
Schienenabstand (S_A )	150 mm
Max. Kurzschlussstrom I_k0,5 s	90 kA
Max. Kurzschlussstrom I_k1 s	64 kA
Wichtig: Bei Bestellung die eindeutige Varianten-Nr. angeben. Achtung: Andere Ausführungen können über den EuK-Konfigurator online konfiguriert werden.

Anwendung	NS
Einhängevorrichtung	SQ
Position Einhängevorrichtung (I_H )	175 mm
Profilabmessung	60 x 12 mm
Höhe	60 mm
Breite	12 mm
Gesamtlänge (I_G )	500 mm
Schienenabstand (S_A )	150 mm
Max. Kurzschlussstrom I_k0,5 s	90 kA
Max. Kurzschlussstrom I_k1 s	64 kA
Einsatzort	Niederspannungsanlagen
Norm	DIN VDE 0683-100 (EN/IEC 61230)
Temperaturbereich	–25 °C ... +55 °C
Werkstoff Kurzschließschiene	Aluminium
Werkstoff Seil	Cu , hochflexibel
Seilquerschnitt	50 mm²
Seillänge	2500 mm
Wichtig: Bei Bestellung die eindeutige Varianten-Nr. angeben. Achtung: Andere Ausführungen können über den EuK-Konfigurator online konfiguriert werden.

.产品已加入收藏夹。

进入收藏夹

商品VNRLBXU加入购物车。

进入网上商店

货号 VP33XYL KS SK A NS VP33XYL

全球贸易项目代码 4013364450875, 海关HS编码: 85359000, 总重: 10.00 kg, 包装单位: 1.00 Stk.


附加信息

技术参数

Anwendung	NS
Einhängevorrichtung	SK
Position Einhängevorrichtung (I_H )	175 mm
Gesamtlänge (I_G )	500 mm
Schienenabstand (S_A )	150 mm
Max. Kurzschlussstrom I_k0,5 s	90 kA
Max. Kurzschlussstrom I_k1 s	64 kA
Wichtig: Bei Bestellung die eindeutige Varianten-Nr. angeben. Achtung: Andere Ausführungen können über den EuK-Konfigurator online konfiguriert werden.

Anwendung	NS
Einhängevorrichtung	SK
Position Einhängevorrichtung (I_H )	175 mm
Profilabmessung	60 x 12 mm
Höhe	60 mm
Breite	12 mm
Gesamtlänge (I_G )	500 mm
Schienenabstand (S_A )	150 mm
Max. Kurzschlussstrom I_k0,5 s	90 kA
Max. Kurzschlussstrom I_k1 s	64 kA
Einsatzort	Niederspannungsanlagen
Norm	DIN VDE 0683-100 (EN/IEC 61230)
Temperaturbereich	–25 °C ... +55 °C
Werkstoff Kurzschließschiene	Aluminium
Werkstoff Seil	Cu , hochflexibel
Seilquerschnitt	50 mm²
Seillänge	2500 mm
Wichtig: Bei Bestellung die eindeutige Varianten-Nr. angeben. Achtung: Andere Ausführungen können über den EuK-Konfigurator online konfiguriert werden.

.产品已加入收藏夹。

进入收藏夹

商品VP33XYL加入购物车。

进入网上商店

货号 VSJ3Y6N KSX SQ A MS VSJ3Y6N

全球贸易项目代码 4013364461994, 海关HS编码: 85359000, 总重: 10.00 kg, 包装单位: 1.00 Stk.


附加信息

技术参数

Anwendung	MS
Einhängevorrichtung	SQ
Position Einhängevorrichtung (I_H )	675 mm
Gesamtlänge (I_G )	1500 mm
Schienenabstand (S_A )	450 mm
Max. Kurzschlussstrom I_k0,5 s	60 kA
Max. Kurzschlussstrom I_k1 s	60 kA
Wichtig: Bei Bestellung die eindeutige Varianten-Nr. angeben. Achtung: Andere Ausführungen können über den EuK-Konfigurator online konfiguriert werden.

Anwendung	MS
Einhängevorrichtung	SQ
Position Einhängevorrichtung (I_H )	675 mm
Profilabmessung	60 x 12 mm
Höhe	60 mm
Breite	12 mm
Gesamtlänge (I_G )	1500 mm
Schienenabstand (S_A )	450 mm
Max. Kurzschlussstrom I_k0,5 s	60 kA
Max. Kurzschlussstrom I_k1 s	60 kA
Einsatzort	Mittelspannungsanlagen
Norm	DIN VDE 0683-100 (EN/IEC 61230)
Temperaturbereich	–25 °C ... +55 °C
Werkstoff Kurzschließschiene	Aluminium
Werkstoff Seil	Cu , hochflexibel
Seilquerschnitt	50 mm²
Seillänge	2500 mm
Wichtig: Bei Bestellung die eindeutige Varianten-Nr. angeben. Achtung: Andere Ausführungen können über den EuK-Konfigurator online konfiguriert werden.

.产品已加入收藏夹。

进入收藏夹

商品VSJ3Y6N加入购物车。

进入网上商店

货号 VANH53Y KSX SK A MS VANH53Y

全球贸易项目代码 4013364461987, 海关HS编码: 85359000, 总重: 10.00 kg, 包装单位: 1.00 Stk.


附加信息

技术参数

Anwendung	MS
Einhängevorrichtung	SK
Position Einhängevorrichtung (I_H )	675 mm
Gesamtlänge (I_G )	1500 mm
Schienenabstand (S_A )	450 mm
Max. Kurzschlussstrom I_k0,5 s	60 kA
Max. Kurzschlussstrom I_k1 s	60 kA
Wichtig: Bei Bestellung die eindeutige Varianten-Nr. angeben. Achtung: Andere Ausführungen können über den EuK-Konfigurator online konfiguriert werden.

Anwendung	MS
Einhängevorrichtung	SK
Position Einhängevorrichtung (I_H )	675 mm
Profilabmessung	60 x 12 mm
Höhe	60 mm
Breite	12 mm
Gesamtlänge (I_G )	1500 mm
Schienenabstand (S_A )	450 mm
Max. Kurzschlussstrom I_k0,5 s	60 kA
Max. Kurzschlussstrom I_k1 s	60 kA
Einsatzort	Mittelspannungsanlagen
Norm	DIN VDE 0683-100 (EN/IEC 61230)
Temperaturbereich	–25 °C ... +55 °C
Werkstoff Kurzschließschiene	Aluminium
Werkstoff Seil	Cu , hochflexibel
Seilquerschnitt	50 mm²
Seillänge	2500 mm
Wichtig: Bei Bestellung die eindeutige Varianten-Nr. angeben. Achtung: Andere Ausführungen können über den EuK-Konfigurator online konfiguriert werden.

.产品已加入收藏夹。

进入收藏夹

商品VANH53Y加入购物车。

进入网上商店
