Erdseitige Anschlusselemente für Schaltanlagen und Freileitungen

  • Zum erdseitigen Anschluss an Kugelfestpunkte, T-Anschlussbolzen, Rund- und Flachleitern, Anschlussstücke und Flachprofile
  • Für großen Klemmbereich bis 40 mm
  • Mit Verdrehungsschutz Ausführung PK1 bzw. PK2
  • Erdungs- und Kurzschließvorrichtungen können über den EuK-Konfigurator online zusammengestellt werden

详情

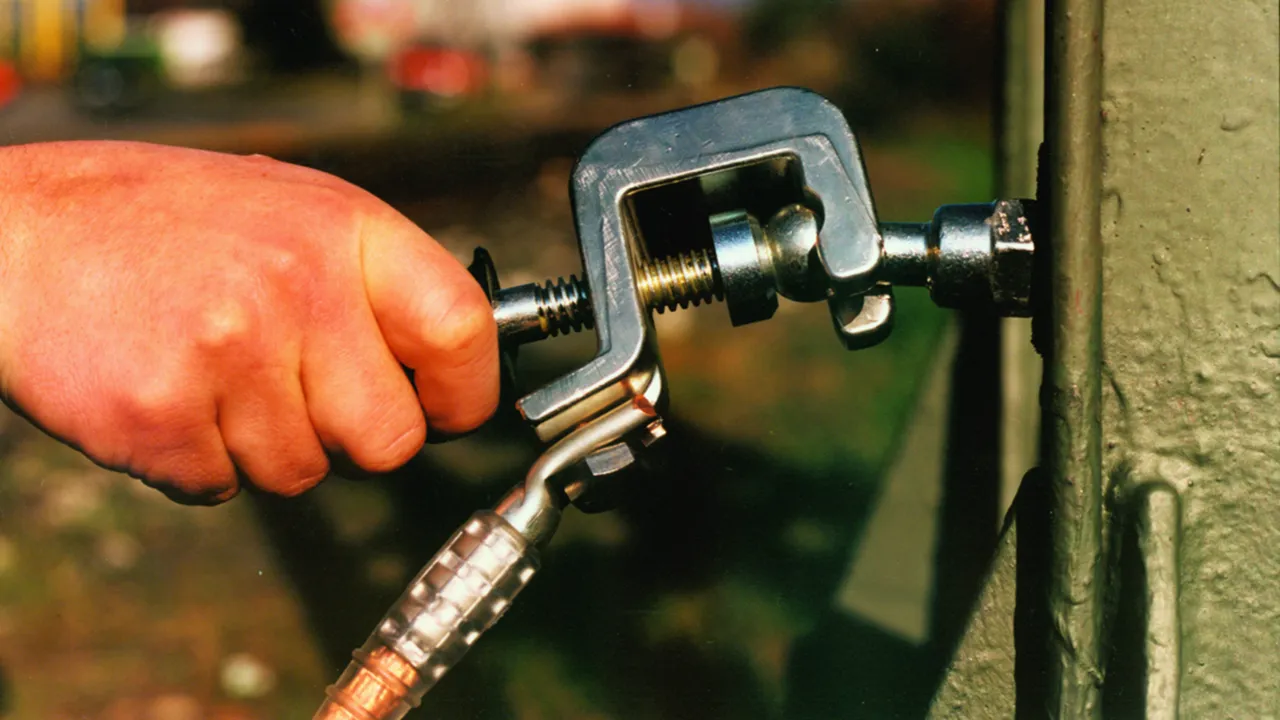

Erdungsfräsklemme an lackiertem Stahlmast.
lorem ipsum
lorem ipsum

Universalerdungsklemme mit Flügelschraube

2 产品

货号 774034 UEK 25 FS

全球贸易项目代码 4013364114586, 海关HS编码: 85359000, 总重: 661.60 g, 包装单位: 1.00 Stk.


附加信息



技术参数

Für Kugelfestpunkt Ø 20 / 25 mm
Für T-Anschlussbolzen Halsweite 15 mm
Rd / Fl Klemmbereich 20 mm
Verdrehungsschutz PK1
Für Seilquerschnitt Cu 16 ... 120*) mm2
Max. Kurzschlussstrom Ik 0,5 s 33,5 kA
Max. Kurzschlussstrom Ik 1 s 23,7 kA
*) siehe Tabelle Klemmbereich und max. Seilquerschnitt für Universalklemmen

.产品已加入收藏夹。

进入收藏夹

商品774034加入购物车。

进入网上商店

货号 774130 UEK 30 FS

全球贸易项目代码 4013364057739, 海关HS编码: 85359000, 总重: 780.00 g, 包装单位: 1.00 Stk.


附加信息



技术参数

Für Kugelfestpunkt Ø 25 / 30 mm
Für T-Anschlussbolzen Halsweite 18 mm
Rd / Fl Klemmbereich 30 mm
Verdrehungsschutz PK1
Für Seilquerschnitt Cu 16 ... 120*) mm2
Max. Kurzschlussstrom Ik 0,5 s 33,5 kA
Max. Kurzschlussstrom Ik 1 s 23,7 kA
*) siehe Tabelle Klemmbereich und max. Seilquerschnitt für Universalklemmen

.产品已加入收藏夹。

进入收藏夹

商品774130加入购物车。

进入网上商店

Universalerdungsklemme mit Handgriff

2 产品

货号 774234 UEK 25 HG

全球贸易项目代码 4013364114593, 海关HS编码: 85359000, 总重: 771.60 g, 包装单位: 1.00 Stk.


附加信息



技术参数

Für Kugelfestpunkt Ø 20 / 25 mm
Für T-Anschlussbolzen Halsweite 15 mm
Rd / Fl Klemmbereich 20 mm
Verdrehungsschutz PK1
Für Seilquerschnitt Cu 16 ... 120*) mm2
Max. Kurzschlussstrom Ik 0,5 s 33,5 kA
Max. Kurzschlussstrom Ik 1 s 23,7 kA
*) siehe Tabelle Klemmbereich und max. Seilquerschnitt für Universalklemmen

.产品已加入收藏夹。

进入收藏夹

商品774234加入购物车。

进入网上商店

货号 774330 UEK 30 HG

全球贸易项目代码 4013364057715, 海关HS编码: 85359000, 总重: 941.00 g, 包装单位: 1.00 Stk.


附加信息



技术参数

Für Kugelfestpunkt Ø 25 / 30 mm
Für T-Anschlussbolzen Halsweite 18 mm
Rd / Fl Klemmbereich 30 mm
Verdrehungsschutz PK1
Für Seilquerschnitt Cu 16 ... 120*) mm2
Max. Kurzschlussstrom Ik 0,5 s 33,5 kA
Max. Kurzschlussstrom Ik 1 s 23,7 kA
*) siehe Tabelle Klemmbereich und max. Seilquerschnitt für Universalklemmen

.产品已加入收藏夹。

进入收藏夹

商品774330加入购物车。

进入网上商店

Universalerdungsklemme mit Schraubknebel

2 产品

货号 774434 UEK 25 SKN

全球贸易项目代码 4013364114609, 海关HS编码: 85359000, 总重: 712.00 g, 包装单位: 1.00 Stk.


附加信息



技术参数

Für Kugelfestpunkt Ø 20 / 25 mm
Für T-Anschlussbolzen Halsweite 15 mm
Rd / Fl Klemmbereich 20 mm
Verdrehungsschutz PK1
Für Seilquerschnitt Cu 16 ... 120*) mm2
Max. Kurzschlussstrom Ik 0,5 s 33,5 kA
Max. Kurzschlussstrom Ik 1 s 23,7 kA
*) siehe Tabelle Klemmbereich und max. Seilquerschnitt für Universalklemmen

.产品已加入收藏夹。

进入收藏夹

商品774434加入购物车。

进入网上商店

货号 774530 UEK 30 SKN

全球贸易项目代码 4013364057746, 海关HS编码: 85359000, 总重: 700.00 g, 包装单位: 1.00 Stk.


附加信息



技术参数

Für Kugelfestpunkt Ø 30 mm
Für T-Anschlussbolzen Halsweite 18 mm
Rd / Fl Klemmbereich 30 mm
Verdrehungsschutz PK1
Für Seilquerschnitt Cu 16 ... 120*) mm2
Max. Kurzschlussstrom Ik 0,5 s 33,5 kA
Max. Kurzschlussstrom Ik 1 s 23,7 kA
*) siehe Tabelle Klemmbereich und max. Seilquerschnitt für Universalklemmen

.产品已加入收藏夹。

进入收藏夹

商品774530加入购物车。

进入网上商店

Kugelkopfhaube starr mit Flügelschraube

2 产品

货号 772312 KKH 20 FS

全球贸易项目代码 4013364054431, 海关HS编码: 85359000, 总重: 480.00 g, 包装单位: 1.00 Stk.


附加信息



技术参数

Für Kugelfestpunkt Ø 20 mm
Verdrehungsschutz PK1
Für Seilquerschnitt Cu 16 ... 120 mm2
Max. Kurzschlussstrom Ik 0,5 s 33,5 kA
Max. Kurzschlussstrom Ik 1 s 23,7 kA

.产品已加入收藏夹。

进入收藏夹

商品772312加入购物车。

进入网上商店

货号 772322 KKH 25 FS

全球贸易项目代码 4013364054455, 海关HS编码: 85359000, 总重: 747.00 g, 包装单位: 1.00 Stk.


附加信息



技术参数

Für Kugelfestpunkt Ø 25 mm
Verdrehungsschutz PK1
Für Seilquerschnitt Cu 16 ... 150 mm2
Max. Kurzschlussstrom Ik 0,5 s 42,0 kA
Max. Kurzschlussstrom Ik 1 s 29,6 kA

.产品已加入收藏夹。

进入收藏夹

商品772322加入购物车。

进入网上商店

Kugelkopfhaube starr mit Handgriff

2 产品

货号 772313 KKH 20 HG

全球贸易项目代码 4013364054448, 海关HS编码: 85359000, 总重: 400.00 g, 包装单位: 1.00 Stk.


附加信息



技术参数

Für Kugelfestpunkt Ø 20 mm
Verdrehungsschutz PK1
Für Seilquerschnitt Cu 16 ... 120 mm2
Max. Kurzschlussstrom Ik 0,5 s 33,5 kA
Max. Kurzschlussstrom Ik 1 s 23,7 kA

.产品已加入收藏夹。

进入收藏夹

商品772313加入购物车。

进入网上商店

货号 772323 KKH 25 HG

全球贸易项目代码 4013364054462, 海关HS编码: 85359000, 总重: 876.00 g, 包装单位: 1.00 Stk.


附加信息



技术参数

Für Kugelfestpunkt Ø 25 mm
Verdrehungsschutz PK1
Für Seilquerschnitt Cu 16 ... 150 mm2
Max. Kurzschlussstrom Ik 0,5 s 42,0 kA
Max. Kurzschlussstrom Ik 1 s 29,6 kA

.产品已加入收藏夹。

进入收藏夹

商品772323加入购物车。

进入网上商店

Erdanschlussstück mit Flügelmutter

2 产品

货号 775621 EAS EK FM 12

全球贸易项目代码 4013364102545, 海关HS编码: 85359000, 总重: 311.00 g, 包装单位: 1.00 Stk.


附加信息



技术参数

Abmessung M12
Verdrehungsschutz PK1
Für Seilquerschnitt Cu 16 ... 150 mm2
Max. Kurzschlussstrom Ik 0,5 s 42,0 kA
Max. Kurzschlussstrom Ik 1 s 29,6 kA

.产品已加入收藏夹。

进入收藏夹

商品775621加入购物车。

进入网上商店

货号 775631 EAS EK FM 16

全球贸易项目代码 4013364102552, 海关HS编码: 85359000, 总重: 290.00 g, 包装单位: 1.00 Stk.


附加信息



技术参数

Abmessung M16
Verdrehungsschutz PK1
Für Seilquerschnitt Cu 16 ... 150 mm2
Max. Kurzschlussstrom Ik 0,5 s 42,0 kA
Max. Kurzschlussstrom Ik 1 s 29,6 kA

.产品已加入收藏夹。

进入收藏夹

商品775631加入购物车。

进入网上商店

Erdanschlussstück mit Flügelschraube

2 产品

货号 775626 EAS EK FS 12

全球贸易项目代码 4013364102569, 海关HS编码: 85359000, 总重: 343.00 g, 包装单位: 1.00 Stk.


附加信息



技术参数

Abmessung M12 x 15 mm
Verdrehungsschutz PK1
Für Seilquerschnitt Cu 16 ... 150 mm2
Max. Kurzschlussstrom Ik 0,5 s 42,0 kA
Max. Kurzschlussstrom Ik 1 s 29,6 kA

.产品已加入收藏夹。

进入收藏夹

商品775626加入购物车。

进入网上商店

货号 775636 EAS EK FS 16

全球贸易项目代码 4013364102576, 海关HS编码: 85359000, 总重: 350.00 g, 包装单位: 1.00 Stk.


附加信息



技术参数

Abmessung M16 x 15 mm
Verdrehungsschutz PK1
Für Seilquerschnitt Cu 16 ... 150 mm2
Max. Kurzschlussstrom Ik 0,5 s 42,0 kA
Max. Kurzschlussstrom Ik 1 s 29,6 kA

.产品已加入收藏夹。

进入收藏夹

商品775636加入购物车。

进入网上商店

Erdanschlussbuchse mit Flügelschraube

Für Erdungsfestpunkte mit Ringnut.

1 产品

货号 790150 EAB RN 16 FS

全球贸易项目代码 4013364005365, 海关HS编码: 85359000, 总重: 450.00 g, 包装单位: 1.00 Stk.


附加信息



技术参数

Abmessung Ø16 mm
Verdrehungsschutz PK1
Für Seilquerschnitt Cu 16 ... 150*) mm2
Max. Kurzschlussstrom Ik 0,5 s 42,0 kA
Max. Kurzschlussstrom Ik 1 s 29,6 kA
*) für Seillängen > 4000 mm: max. bis 95 mm2 (26,5 kA / 0,5 s)

.产品已加入收藏夹。

进入收藏夹

商品790150加入购物车。

进入网上商店

Erdanschlussbuchse mit Schraubknebel

Für Erdungsfestpunkte mit Ringnut.

1 产品

货号 790160 EAB RN 16 SKN

全球贸易项目代码 4013364018693, 海关HS编码: 85359000, 总重: 737.40 g, 包装单位: 1.00 Stk.


附加信息



技术参数

Abmessung Ø16 mm
Verdrehungsschutz PK2
Für Seilquerschnitt Cu 16 ... 150**) mm2
Max. Kurzschlussstrom Ik 0,5 s 29,6 kA
Max. Kurzschlussstrom Ik 1 s 29,6 kA
**) Kurzschlussstrom auch bei Abschaltdauer Ik 1 s maximal 29,6 kA

.产品已加入收藏夹。

进入收藏夹

商品790160加入购物车。

进入网上商店

Erdungsfräsklemme mit Schraubknebel und Tellerfedern

Frästeller, Tellerfedern und langer Schraubknebel für sichere Kontaktierung.

1 产品

货号 792190 EFK FL40 SKN

全球贸易项目代码 4013364068315, 海关HS编码: 85359000, 总重: 1.32 kg, 包装单位: 1.00 Stk.


附加信息



技术参数

Klemmbereich bis 40 mm
Verdrehungsschutz PK1
Für Seilquerschnitt Cu 16 ... 95 mm2
Max. Kurzschlussstrom Ik 0,5 s 26,5 kA
Max. Kurzschlussstrom Ik 1 s 18,7 kA

.产品已加入收藏夹。

进入收藏夹

商品792190加入购物车。

进入网上商店

Erdungsfräsklemme mit Schraubknebel

Frästeller und langer Schraubknebel für sichere Kontaktierung.

1 产品

货号 792030 EFK FL30 SKN

全球贸易项目代码 4013364005853, 海关HS编码: 85359000, 总重: 610.00 g, 包装单位: 1.00 Stk.


附加信息



技术参数

Klemmbereich bis 30 mm
Verdrehungsschutz PK1
Für Seilquerschnitt Cu 16 ... 50 mm2
Max. Kurzschlussstrom Ik 0,5 s 14,0 kA
Max. Kurzschlussstrom Ik 1 s 9,9 kA

.产品已加入收藏夹。

进入收藏夹

商品792030加入购物车。

进入网上商店
