Erdanschlussplatten

Hohe Kurzschlussstromtragfähigkeit der Anschlussplatte
Anschluss der Phasenäste einpolig
Zum Anschluss von einpoligen Erdungs- und Kurzschließvorrichtungen an Umspannern von Oberleitungsmasten oder an Sicherungsträgern
Ausführung für Kugelfestpunkt Ø20 mm, Ø25 mm oder Ringnutbolzen Ø16 mm

详情

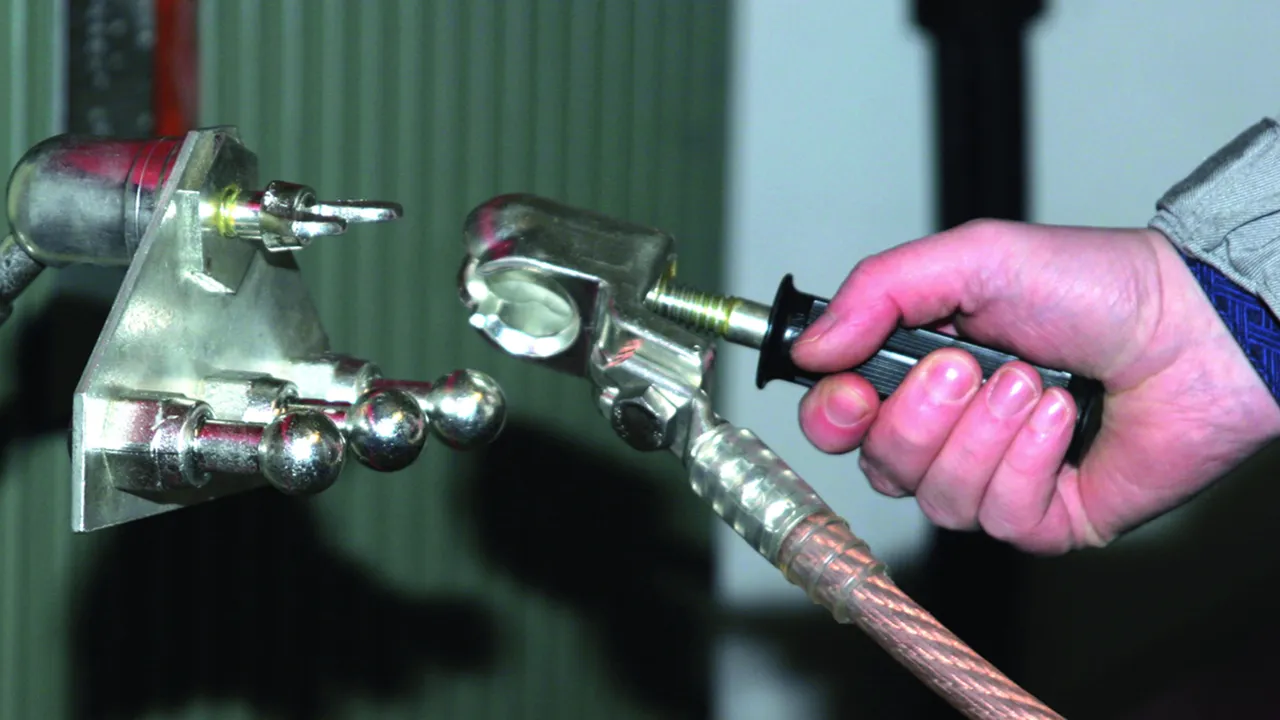

Erdungsfräsklemme mit Verdrehungsschutz montiert auf Erdanschlussplatte.

lorem ipsum — Erdungsfräsklemme mit Verdrehungsschutz montiert auf Erdanschlussplatte.

Mit 3 Kugelfestpunkten und Kugelkopfhaube

2 产品

货号 728620 EAPA 3 KFP 20 KKH

全球贸易项目代码 4013364147843, 海关HS编码: 85359000, 总重: 1085.00 g, 包装单位: 1.00 Stk.

前代产品


Open PDF

附加信息

技术参数

Festpunkt Ø	20 mm
Max. Seilquerschnitt Cu	120 mm²
Max. Kurzschlussstrom I_k0,5 s	33,5 kA
Max. Kurzschlussstrom I_k1 s	23,7 kA

Festpunkt Ø	20 mm
Max. Seilquerschnitt Cu	120 mm²
Max. Kurzschlussstrom I_k0,5 s	33,5 kA
Max. Kurzschlussstrom I_k1 s	23,7 kA
Norm	DIN VDE 0683-100 (EN/IEC 61230) und Festpunkte nach DIN 48088-1
Werkstoff Platte	Aluminium
Werkstoff Festpunkt	E-Cu/gal Sn
Werkstoff Gewindebolzen	NIRO A2-70

.产品已加入收藏夹。

进入收藏夹

商品728620加入购物车。

进入网上商店

货号 728625 EAPA 3 KFP 25 KKH

全球贸易项目代码 4013364147867, 海关HS编码: 85359000, 总重: 1084.00 g, 包装单位: 1.00 Stk.

前代产品


Open PDF

附加信息

技术参数

Festpunkt Ø	25 mm
Max. Seilquerschnitt Cu	150 mm²
Max. Kurzschlussstrom I_k0,5 s	42,0 kA
Max. Kurzschlussstrom I_k1 s	29,6 kA

Festpunkt Ø	25 mm
Max. Seilquerschnitt Cu	150 mm²
Max. Kurzschlussstrom I_k0,5 s	42,0 kA
Max. Kurzschlussstrom I_k1 s	29,6 kA
Norm	DIN VDE 0683-100 (EN/IEC 61230) und Festpunkte nach DIN 48088-1
Werkstoff Platte	Aluminium
Werkstoff Festpunkt	E-Cu/gal Sn
Werkstoff Gewindebolzen	NIRO A2-70

.产品已加入收藏夹。

进入收藏夹

商品728625加入购物车。

进入网上商店

Mit 3 Kugelfestpunkten

Zur Montage auf Erdanschlussklemmen mit Verdrehungsschutz PK1.

2 产品

货号 728522 EAPA 3 KFP 20 B13

全球贸易项目代码 4013364147874, 海关HS编码: 85359000, 总重: 756.00 g, 包装单位: 1.00 Stk.

前代产品


Open PDF

附加信息

技术参数

Festpunkt Ø	20 mm
Max. Seilquerschnitt Cu	120 mm²
Max. Kurzschlussstrom I_k0,5 s	33,5 kA
Max. Kurzschlussstrom I_k1 s	23,7 kA

Festpunkt Ø	20 mm
Max. Seilquerschnitt Cu	120 mm²
Max. Kurzschlussstrom I_k0,5 s	33,5 kA
Max. Kurzschlussstrom I_k1 s	23,7 kA
Norm	DIN VDE 0683-100 (EN/IEC 61230) und Festpunkte nach DIN 48088-1
Werkstoff Platte	Aluminium
Werkstoff Festpunkt	E-Cu/gal Sn
Werkstoff Gewindebolzen	NIRO A2-70

.产品已加入收藏夹。

进入收藏夹

商品728522加入购物车。

进入网上商店

货号 728526 EAPA 3 KFP 25 B13

全球贸易项目代码 4013364147881, 海关HS编码: 85359000, 总重: 1014.00 g, 包装单位: 1.00 Stk.

前代产品


Open PDF

附加信息

技术参数

Festpunkt Ø	25 mm
Max. Seilquerschnitt Cu	150 mm²
Max. Kurzschlussstrom I_k0,5 s	42,0 kA
Max. Kurzschlussstrom I_k1 s	29,6 kA

Festpunkt Ø	25 mm
Max. Seilquerschnitt Cu	150 mm²
Max. Kurzschlussstrom I_k0,5 s	42,0 kA
Max. Kurzschlussstrom I_k1 s	29,6 kA
Norm	DIN VDE 0683-100 (EN/IEC 61230) und Festpunkte nach DIN 48088-1
Werkstoff Platte	Aluminium
Werkstoff Festpunkt	E-Cu/gal Sn
Werkstoff Gewindebolzen	NIRO A2-70

.产品已加入收藏夹。

进入收藏夹

商品728526加入购物车。

进入网上商店

Mit 3 Ringnutfestpunkten und Erdanschlussbuchse

1 产品

货号 728516 EAPA 3 RN 16 EAB

全球贸易项目代码 4013364147898, 海关HS编码: 85359000, 总重: 1.54 kg, 包装单位: 1.00 Stk.

前代产品


Open PDF

附加信息

技术参数

Festpunkt Ø	16 mm
Max. Seilquerschnitt Cu	95 mm²
Max. Kurzschlussstrom I_k0,5 s	26,5 kA
Max. Kurzschlussstrom I_k1 s	18,7 kA

Festpunkt Ø	16 mm
Max. Seilquerschnitt Cu	95 mm²
Max. Kurzschlussstrom I_k0,5 s	26,5 kA
Max. Kurzschlussstrom I_k1 s	18,7 kA
Norm	DIN VDE 0683-100 (EN/IEC 61230) und Festpunkte nach DIN 48088-1
Werkstoff Platte	Aluminium
Werkstoff Festpunkt	Messing (CuNi2Si) / gal Sn
Werkstoff Gewindebolzen	NIRO A2-70

.产品已加入收藏夹。

进入收藏夹

商品728516加入购物车。

进入网上商店

Mit 2 Kugelfestpunkten und Kugelkopfhaube

Mit Kugelkopfhaube drehbar, Ø25 mm, mit Handgriff aus Kunststoff.
Zum Zusammenschluss von 2 einpoligen Erdungs- und Kurzschließvorrichtungen und Anschluss an einem Kugelfestpunkt Ø25 mm.

1 产品

货号 728501 EAP 2 25 KKH HG

全球贸易项目代码 4013364079618, 海关HS编码: 85359000, 总重: 1015.00 g, 包装单位: 1.00 Stk.


Open PDF

附加信息

技术参数

Festpunkt Ø	25 mm
DB Zeichnungs-Nr.	3 Ebgw 01.66
DB Material-Nr.	157 540

.产品已加入收藏夹。

进入收藏夹

商品728501加入购物车。

进入网上商店

Anschlusslasche mit 1 Kugelfestpunkt

Zum Anschluss an einem Sicherungsträger.

1 产品

货号 728503 EAP 25 SIT US OL

全球贸易项目代码 4013364079564, 海关HS编码: 85359000, 总重: 453.00 g, 包装单位: 1.00 Stk.


Open PDF

附加信息

技术参数

Festpunkt Ø	25 mm
DB Zeichnungs-Nr.	4 Ebgw 01.60
DB Material-Nr.	157 545

.产品已加入收藏夹。

进入收藏夹

商品728503加入购物车。

进入网上商店

Anschlusslasche mit 2 Kugelfestpunkten

Zum Anschluss am Masten.

1 产品

货号 728502 EAP 2 25 MA US OL

全球贸易项目代码 4013364079571, 海关HS编码: 85359000, 总重: 708.00 g, 包装单位: 1.00 Stk.


Open PDF

附加信息

技术参数

Festpunkt Ø	25 mm
DB Zeichnungs-Nr.	3 Ebgw 01.61
DB Material-Nr.	157 548

.产品已加入收藏夹。

进入收藏夹

商品728502加入购物车。

进入网上商店
