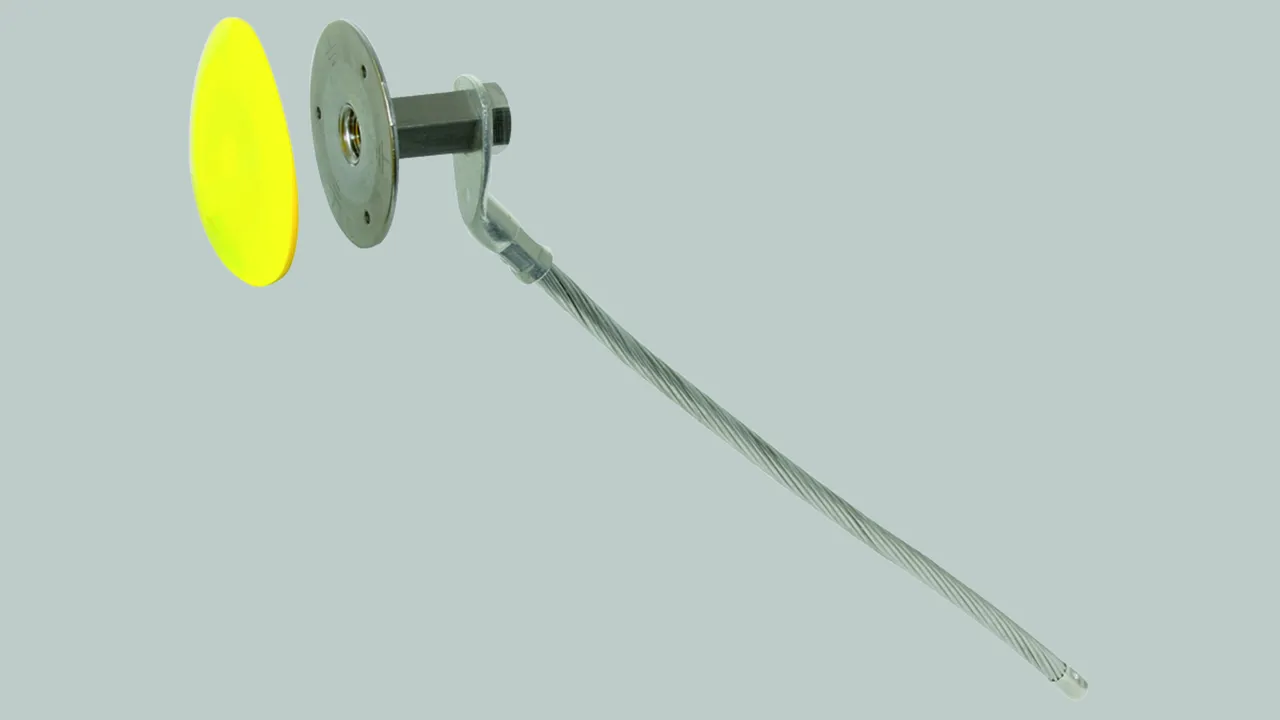

Erdungsfestpunkt M16

Mit Anschlussgewinde M16 für höhere Strombelastungen (50 Hz), z. B. zum Anschluss des Ringpotentialausgleichs an die Erdungsanlagen von Starkstromanlagen mit Nennwechselspannungen über 1 kV (Trafoerdung).

Das Anschlussseil kann z. B. mit einem Kreuzstück (Art.-Nr. 318 207/318 209) an die weiteren Komponten der Erdungsanlage oder mit entsprechenden Klemmen an die Bewehrung angeschlossen werden.

Für den Schalungseinbau, mit aufgerasteter Abdeckung aus Kunststoff (gelb) und Dichtung um das Anschlussgewinde.

1 产品

货号 478027 EFP M16 V4A SL400

全球贸易项目代码 4013364125995, 海关HS编码: 85359000, 总重: 603.40 g, 包装单位: 10.00 Stk.


附加信息

Erdungsfestpunkt M16 NIRO (V4A)
Erdungsfestpunkte M16 mit Anschlussgewinde M16
für höhere Strombelastungen (50 Hz),
z.B. zum Anschluss des Ringpotentialausgleichs
an die Erdungsanlagen von Starkstromanlagen mit
Nennwechselspannungen über 1 kV (Trafoerdung).
Anschlussgewinde: M16
Werkstoff Platte: NIRO (V4A)
Werkstoff-Nr.: 1.4571 / 1.4404 / 1.4401
ASTM / AISI:: 316Ti / 316L / 316
Werkstoff Seil: Cu/gal Sn
Querschnitt Anschlussseil: 70 mm²
Länge Anschlussseil: 400 mm
Durchmesser Ø Anschlussseil: 10,5 mm
Normenbezug: DIN EN 62561-1
Kurzschlussstrom (AC 50 Hz / DC): 11 kA

Fabrikat: DEHN
Typ: EFP M16 V4A SL400
Art.-Nr.: 478027
oder gleichwertig.

认证



技术参数

Anschlussgewinde M16
Werkstoff Platte NIRO (V4A)
Werkstoff-Nr. 1.4571 / 1.4404 / 1.4401
ASTM / AISI: 316Ti / 316L / 316
Werkstoff Seil Cu /gal Sn
Querschnitt Anschlussseil 70 mm²
Länge Anschlussseil 400 mm
Durchmesser Ø Anschlussseil 10,5 mm
Anschlussplatte Ø 80 mm
Normenbezug DIN EN 62561-1
Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C) 11 kA
