DEHNvap EMOB

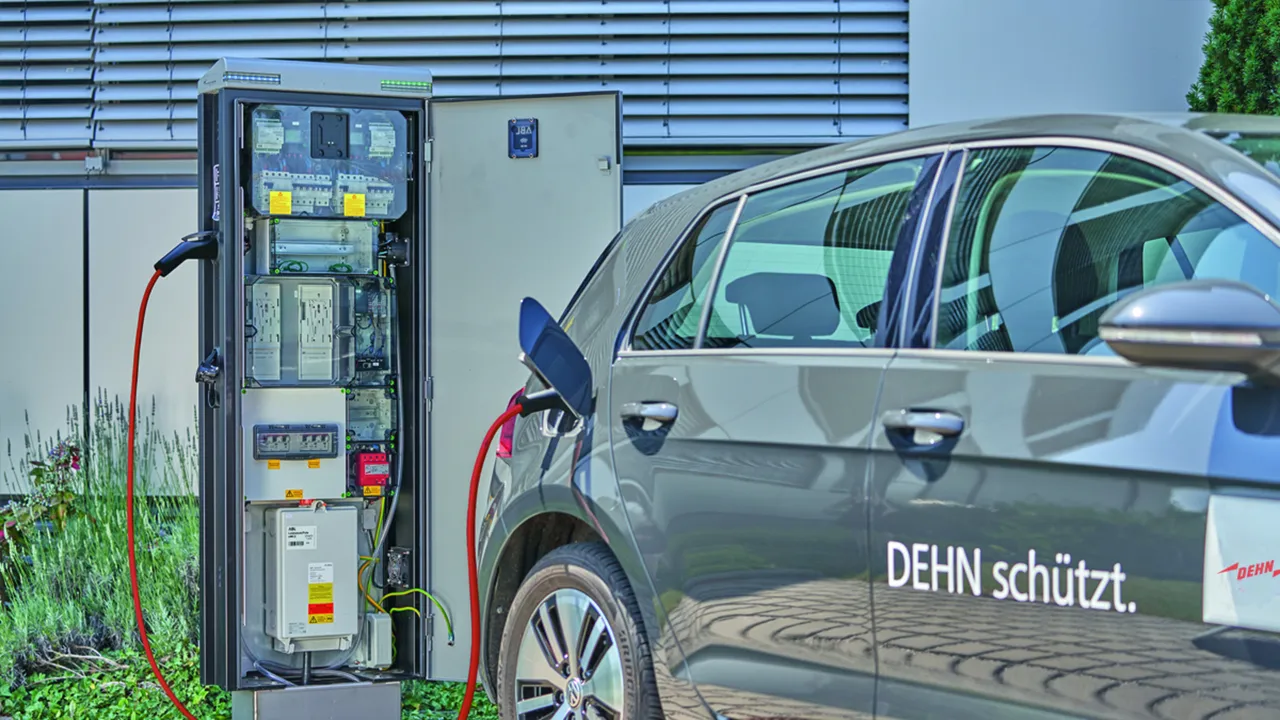

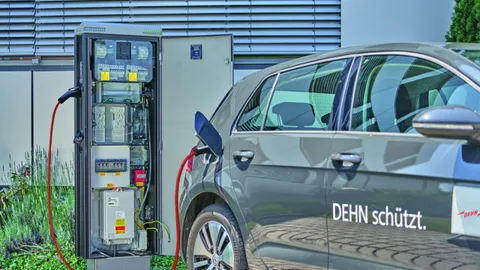

Universell einsetzbarer Kombi-Ableiter, speziell für den Einsatz in Stromversorgungssystemen für Ladeinfrastruktur
Basierend auf RAC-Funkenstreckentechnologie mit nur 1 TE / Pol ermöglicht kompakte und platzsparende Montage
Energetisch koordinierte Schutzwirkung zum Endgerät Typ 1 + Typ 2 + Typ 3
Restenergie bei S20K275 Endgerätevaristor < 0,5 J
Maximale Vorsicherung bis 250 A gG
Isolationsmessung im angeschlossenen Zustand bis 1000 V DC möglich

DVA EMOB 3P 255 FM

1 产品

货号 900385 DVA EMOB 3P 255 FM

全球贸易项目代码 4013364422186, 海关HS编码: 85363090, 总重: 500.00 g, 包装单位: 1.00 Stk.


附加信息

CAD文件

Kombi-Ableiter DEHNvap EMOB
4-poliger Kombi-Ableiter für 230/400 V- TT- und TN (C) -S-Systeme,
Breite 4 TE, mit Fernmeldekontakt
Ableiter Typ 1 + Typ 2 nach EN 61643-11
Speziell für den Einsatz in
Stromversorgungssystemen für Ladeinfrastruktur
RAC-Funkenstrecken-Technologie
Defektanzeige
Höchste Dauerspannung: 255 V AC
Schutzpegel: <= 1,5 kV
Blitzstoßstrom (10/350): 50 kA
Max. Vorsicherung: 250 A
Restenergie bei S20K275 Endgerätevaristor: < 0,5 J
Isolationsmessung im angeschlossenen
Zustand möglich bis 1000 V DC
KEMA und UL – Zertifiziert
Energetische Koordination nach DIN EN 62305-4
Ableiter der Red/Line-Familie, sowie direkt zum Endgerät

Fabrikat: DEHN
Typ: DVA EMOB 3P 255 FM
Art.-Nr.: 900385
oder gleichwertig.

认证

技术参数

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 1 + Typ 2 / Class I + Class II
Höchste Dauerspannung AC [L-N]/[N-PE] (U_C )	255 V (50 / 60 Hz)
Blitzstoßstrom (10/350) [L-N]/[N-PE] (I_imp )	12,5 / 50 kA
Spezifische Energie [L-N]/[N-PE] (W/R)	39,06 kJ/Ohm / 625,00 kJ/Ohm
Nennableitstoßstrom (8/20) (I_n )	25 / 100 kA
Schutzpegel [L-N]/[N-PE] (U_P )	≤ 1,5 kV / ≤ 1,5 kV
Zulassungen	KEMA, UL

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 1 + Typ 2 / Class I + Class II
Energetisch koordinierte Schutzwirkung zum Endgerät (≤ 10 m)	Typ 1 + Typ 2 + Typ 3
Nennspannung AC (U_N )	230 / 400 V (50 / 60 Hz)
Höchste Dauerspannung AC [L-N]/[N-PE] (U_C )	255 V (50 / 60 Hz)
Blitzstoßstrom (10/350) [L-N]/[N-PE] (I_imp )	12,5 / 50 kA
Spezifische Energie [L-N]/[N-PE] (W/R)	39,06 kJ/Ohm / 625,00 kJ/Ohm
Nennableitstoßstrom (8/20) (I_n )	25 / 100 kA
Schutzpegel [L-N]/[N-PE] (U_P )	≤ 1,5 kV / ≤ 1,5 kV
Folgestromlöschfähigkeit [L-N]/[N-PE] (I_fi )	25 kA_eff/ 100 A_eff
Folgestrombegrenzung / Selektivität	Nichtauslösen einer 35 A gG Sicherung bis 25 kA_eff (prosp.)
Ansprechzeit (t_A )	≤ 100 ns
Max. Vorsicherung (L) bis I_K≤ 25 kA_eff	250 A gG
TOV-Spannung [L-N] (U_T) – Charakteristik	440 V / 120 min. - Festigkeit
TOV-Spannung [N-PE] (U_T) – Charakteristik	1200 V / 200 ms - Festigkeit
Betriebstemperaturbereich [Parallel]/[Durchgang] (T_U )	-40°C...+80°C
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Anschlussquerschnitt (L1, L2, L3, N, PE, 9) (min.)	1,5 mm² ein- / feindrähtig
Anschlussquerschnitt (L1, L2, L3, N, PE, 9) (max.)	35 mm²mehrdrähtig/25 mm²feindrähtig
Montage auf	35 mm Hutschiene nach EN 60715
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Einbauort	Innenraum
Schutzart	IP 20
Einbaumaße	4 TE, DIN 43880
Zulassungen	KEMA, UL
FM-Kontakte / Kontaktform	Wechsler
Schaltleistung AC	250 V/0,5 A
Schaltleistung DC	250 V/0,1 A; 125 V/0,2 A; 75 V/0,5 A
Anschlussquerschnitt für FM-Klemmen	max. 1,5 mm²ein-/feindrähtig
Isolationsmessung im angeschlossenen Zustand möglich	bis 1000 V DC
Erweiterte technische Daten:	---------------------------------
– Zusätzlicher Spannungstest bei: 485 V AC / 50 Hz für 24 h	Festigkeit
– Restenergie bei einem S20K275	< 0,5 J
– Charakteristik bei U = 320 V und I_SCCR = 13,5 kA mit Sicherung 63 A gG	Festigkeit
– Schutzpegel [L-PE] (U_P )	≤ 2,0 kV

.产品已加入收藏夹。

进入收藏夹

商品900385加入购物车。

进入网上商店

DVA EMOB M 3P 255 FM

1 产品

货号 900585 DVA EMOB M 3P 255 FM

全球贸易项目代码 4013364498983, 海关HS编码: 85354000, 总重: 592.47 g, 包装单位: 1.00 Stk.


附加信息

CAD文件

Kombi-Ableiter DEHNvap EMOB
4-poliger Kombi-Ableiter für 230/400 V- TT- und TN (C) -S-Systeme,
Breite 4 TE, mit Fernmeldekontakt
Modularer Ableiter Typ 1 + Typ 2 nach EN 61643-11
Speziell für den Einsatz in
Stromversorgungssystemen für Ladeinfrastruktur
RAC-Funkenstrecken-Technologie
Defektanzeige
Höchste Dauerspannung: 255 V AC
Schutzpegel: <= 1,5 kV
Blitzstoßstrom (10/350): 12,5 kA
Max. Vorsicherung: 250 A
KEMA und UL – Zertifiziert
Energetische Koordination nach DIN EN 62305-4
Ableiter der Red/Line-Familie, sowie direkt zum Endgerät

Fabrikat: DEHN
Typ: DVA EMOB M 3P 255 FM
Art.-Nr.: 900585
oder gleichwertig.

认证

技术参数

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 1 + Typ 2 / Class I + Class II
Höchste Dauerspannung AC [L-N]/[N-PE] (U_C )	255 V (50 / 60 Hz)
Blitzstoßstrom (10/350) [L-N]/[N-PE] (I_imp )	12,5 / 50 kA
Spezifische Energie [L-N]/[N-PE] (W/R)	39,06 kJ/Ohm / 625,00 kJ/Ohm
Nennableitstoßstrom (8/20) (I_n )	25 / 100 kA
Schutzpegel [L-N]/[N-PE] (U_P )	≤ 1,5 kV / ≤ 1,5 kV
Zulassungen	KEMA, UL

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 1 + Typ 2 / Class I + Class II
Energetisch koordinierte Schutzwirkung zum Endgerät (≤ 10 m)	Typ 1 + Typ 2 + Typ 3
Nennspannung AC (U_N )	230 / 400 V (50 / 60 Hz)
Höchste Dauerspannung AC [L-N]/[N-PE] (U_C )	255 V (50 / 60 Hz)
Blitzstoßstrom (10/350) [L-N]/[N-PE] (I_imp )	12,5 / 50 kA
Spezifische Energie [L-N]/[N-PE] (W/R)	39,06 kJ/Ohm / 625,00 kJ/Ohm
Nennableitstoßstrom (8/20) (I_n )	25 / 100 kA
Schutzpegel [L-N]/[N-PE] (U_P )	≤ 1,5 kV / ≤ 1,5 kV
Folgestromlöschfähigkeit [L-N]/[N-PE] (I_fi )	50 kA_eff/ 100 A_eff
Folgestrombegrenzung / Selektivität	Nichtauslösen einer 35 A gG Sicherung bis 50 kA_eff (prosp.)
Ansprechzeit (t_A )	≤ 100 ns
Max. Vorsicherung (L) bis I_K≤ 50 kA_eff	250 A gG
TOV-Spannung [L-N] (U_T) – Charakteristik	440 V / 120 min. - Festigkeit
TOV-Spannung [N-PE] (U_T) – Charakteristik	1200 V / 200 ms - Festigkeit
Betriebstemperaturbereich [Parallel]/[Durchgang] (T_U )	-40°C...+80°C
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Anschlussquerschnitt (L1, L2, L3, N, PE, 9) (min.)	1,5 mm² ein- / feindrähtig
Anschlussquerschnitt (L1, L2, L3, N, PE, 9) (max.)	35 mm²mehrdrähtig/25 mm²feindrähtig
Montage auf	35 mm Hutschiene nach EN 60715
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Einbauort	Innenraum
Schutzart	IP 20
Einbaumaße	4 TE, DIN 43880
Zulassungen	KEMA, UL
FM-Kontakte / Kontaktform	Wechsler
Schaltleistung AC	250 V/0,5 A
Schaltleistung DC	250 V/0,1 A; 125 V/0,2 A; 75 V/0,5 A
Anschlussquerschnitt für FM-Klemmen	max. 1,5 mm²ein-/feindrähtig
Isolationsmessung im angeschlossenen Zustand möglich	bis 500 V DC
Erweiterte technische Daten:	---------------------------------
– Schutzpegel [L-PE] (U_P )	1,8 kV
