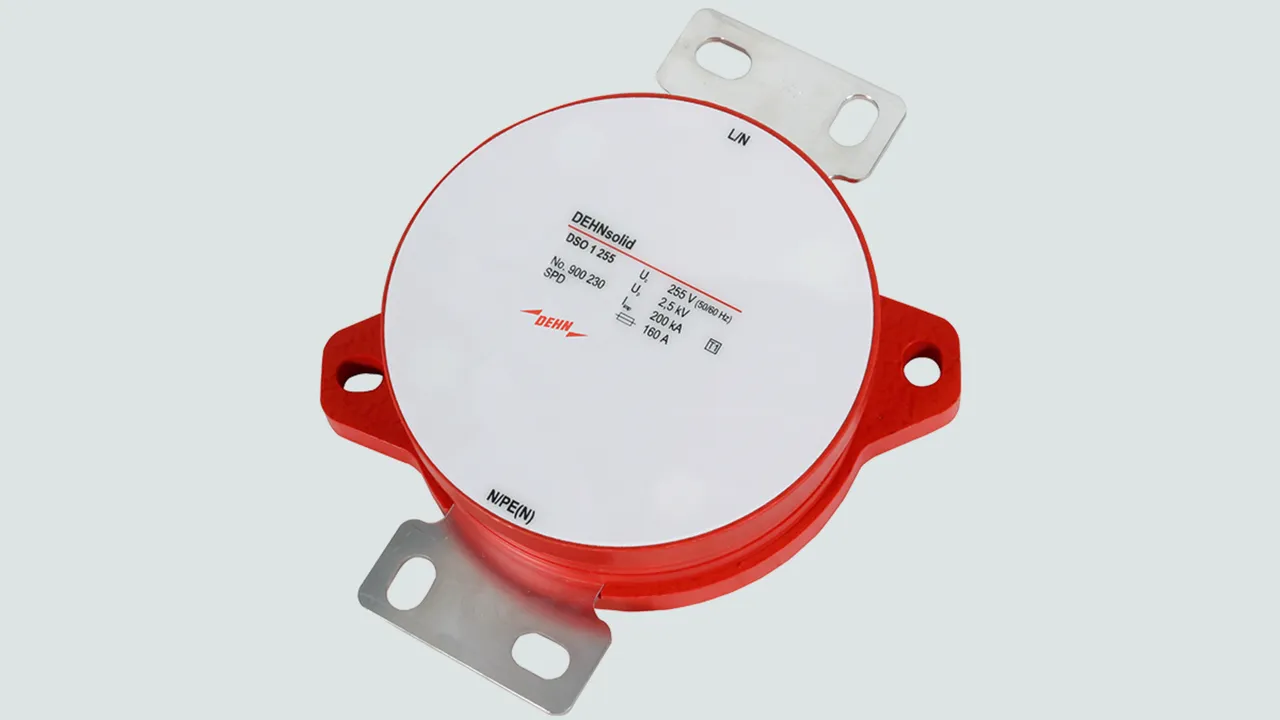

DEHNsolid

Koordinierter Blitzstrom-Ableiter auf Funkenstreckenbasis
Sehr hohes Blitzstrom-Ableitvermögen bis 200 kA (10/350 µs)
Tiefer Schutzpegel U_P ≤ 2,5 kV
Sehr robuste Bauform für Sammelschienenmontage oder Montage auf eine Montageplatte

DEHNsolid 1 255

Koordinierter, einpoliger Blitzstrom-Ableiter zum Einsatz in 230 / 400 V Systemen für die Sammelschiene oder Montageplatte.

1 产品

货号 900230 DSO 1 255

全球贸易项目代码 4013364153783, 海关HS编码: 85363090, 总重: 1.67 kg, 包装单位: 1.00 Stk.


附加信息

CAD文件

Koordinierter Blitzstrom-Ableiter DEHNsolid 1 255
1-poliger, koordinierter Blitzstrom-Ableiter für höchste
Anforderungen an das Blitzstrom-Ableitvermögen
Ableiter Typ 1 Klassifikation gemäß EN 61643-11
nicht ausblasende und robuste Bauform für
Sammelschienenmontage oder Montage auf
einer Montageplatte
Höchste Dauerspannung: 255 V ac
Schutzpegel: <= 2,5 kV
Blitzstoßstrom (10/350): 200 kA
Folgestromlöschfähigkeit: 3 kAeff
Abmessung: 200 x 186 x 52 mm

Fabrikat: DEHN
Typ: DSO 1 255
Art.-Nr.: 900230
oder gleichwertig.

认证

技术参数

Klassifikation nach EN 61643-11 / IEC 61643-11	Typ 1 / Class I
Höchste Dauerspannung AC (U_C )	255 V (50 / 60 Hz)
Blitzstoßstrom (10/350 µs) (I_imp )	200 kA
Schutzpegel (U_P )	≤ 2,5 kV
Max. netzseitiger Überstromschutz	160 A gG

Klassifikation nach EN 61643-11 / IEC 61643-11	Typ 1 / Class I
Höchste Dauerspannung AC (U_C )	255 V (50 / 60 Hz)
Blitzstoßstrom (10/350 µs) (I_imp )	200 kA
Spezifische Energie (W/R)	10 MJ/Ohm
Schutzpegel (U_P )	≤ 2,5 kV
Direkt koordiniert zu DEHNguard (Leitungslänge ≥ 35 cm)	DG S 440 (FM)
Folgestromlöschfähigkeit AC (I_fi )	3 kA_eff
Folgestrombegrenzung / Selektivität	Nichtauslösen einer Sicherung bis 3 kA(prosp.)
Ansprechzeit (t_A )	≤ 100 ns
Max. netzseitiger Überstromschutz	160 A gG
Kurzschlussfestigkeit	3 kA_eff
TOV-Spannung (U_T) – Charakteristik	440 V / 120 min. – Festigkeit
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Anzahl der Ports	1
Montage auf	PE(N) Sammelschiene min. 35 mm²
Anschluss	durch Kabelschuh min. 35 mm²/ max. 50 mm²
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-2
Einbauort	Innenraum
