DEHNcord

Einpoliger, zweipoliger oder dreipoliger Überspannungsschutz mit Überwachungseinrichtung und Abtrennvorrichtung
Optische Defektanzeige
Versionen mit Abschaltfunktion des Laststromkreises im Fehlerfall und Schutz der Steuerphase
Kompakte Bauform auch für Außenbereich

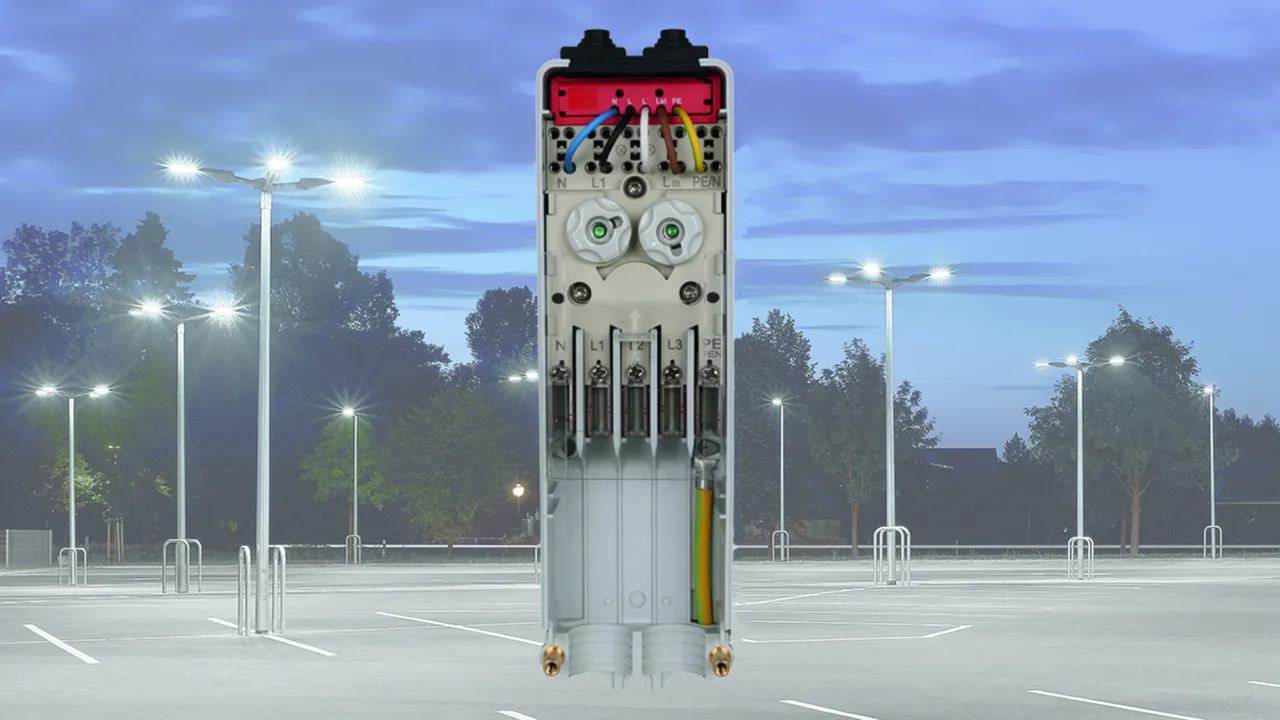

Zum Einsatz in Kabelübergangskästen, Unterflursystemen, Kabelkanälen und Geräteeinbaudosen

详情

DEHNcord 3P TT 275 FM

Dreiphasiger, kompakter Ableiter für TT- und TN-S-Systeme.

1 产品

货号 900439 DCOR 3P TT 275 FM

全球贸易项目代码 4013364436053, 海关HS编码: 85363030, 总重: 129.38 g, 包装单位: 1.00 Stk.


附加信息

CAD文件

Überspannungs-Ableiter DEHNcord 3P TT 275 FM
Mehrpoliger Überspannungs-Ableiter Typ 2 + Typ 3
nach EN 61643-11 zum Einsatz in Installationssysteme
mit Fernmeldekontakt, Funktions-/Defektanzeige
Installation wahlweise Hutschiene oder Anschraublaschen
Kompakte Abmessung: 94 x 39,5 x 36 mm
Höchste Dauerspannung: 275 V ac
Höchste Dauerspannung: 350 V dc
Schutzpegel: <= 1,5 kV
Nennableitstoßstrom (8/20): 10 kA
Gesamtableitstoßstrom (8/20): 40 kA
Folgestromlöschfähigkeit [N-PE]: 100 A eff
Max. netzseitiger Überstromschutz:
seriell 25 A gG / paralell 40 A gG
Max. Laststrom AC: 25 A
Leitungsanschluss: Push-in
Energetische Koordination nach DIN EN 62305-4
mit Ableitern der Red/Line-Familie

Fabrikat: DEHN
Typ: DCOR 3P TT 275 FM
Art.-Nr.: 900439
oder gleichwertig.

认证

技术参数

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 2 + Typ 3 / Class II + Class III
Höchste Dauerspannung AC [L-N] (U_C )	275 V (50 / 60 Hz)
Höchste Dauerspannung DC (U_C )	350 V
Nennableitstoßstrom (8/20 µs) [L-N] (I_n )	10 kA
Max. Ableitstoßstrom (8/20 µs) [L-N] (I_max )	20 kA
Nennableitstoßstrom (8/20 µs) [N-PE] (I_n )	10 kA
Max. Ableitstoßstrom (8/20 µs) [N-PE] (I_max )	40 kA
Schutzpegel [L-N] (U_P )	≤ 1,5 kV
Schutzpegel [N-PE] (U_P )	≤ 1,5 kV
Zulassungen	KEMA

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 2 + Typ 3 / Class II + Class III
Nennspannung AC (U_N )	230 V (50 / 60 Hz)
Höchste Dauerspannung AC [L-N] (U_C )	275 V (50 / 60 Hz)
Höchste Dauerspannung AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Höchste Dauerspannung DC (U_C )	350 V
Nennlaststrom AC / DC (I_L )	25 A
Nennableitstoßstrom (8/20 µs) [L-N] (I_n )	10 kA
Max. Ableitstoßstrom (8/20 µs) [L-N] (I_max )	20 kA
Nennableitstoßstrom (8/20 µs) [N-PE] (I_n )	10 kA
Max. Ableitstoßstrom (8/20 µs) [N-PE] (I_max )	40 kA
Gesamtableitstoßstrom (8/20 µs) [L+N-PE] (I_total )	40 kA
Kombinierter Stoß [L-N]/[N-PE] (U_OC )	20 kV
Schutzpegel [L-N] (U_P )	≤ 1,5 kV
Schutzpegel [N-PE] (U_P )	≤ 1,5 kV
Folgestromlöschfähigkeit [N-PE] (I_fi )	100 A_eff
Ansprechzeit [L-N] (t_A )	25 ns
Ansprechzeit [L/N-PE] (t_A )	100 ns
Max. netzseitiger Überstromschutz in serieller Verdrahtung	25 A gG
Max. netzseitiger Überstromschutz in paralleler Verdrahtung (Stichverdrahtung)	40 A gG
Kurzschlussfestigkeit bei netzseitigem Überstromschutz (I_SCCR )	6 kA_eff
TOV-Spannung [L-N] (U_T) – Charakteristik	335 V / 5 sec. – Festigkeit
TOV-Spannung [L-N] (U_T) – Charakteristik	440 V / 120 min. – sicherer Ausfall
TOV-Spannung [N-PE] (U_T) – Charakteristik	1200 V / 200 ms. – Festigkeit
Isolationsmessung	bis 500 V DC im angeschlossenen Zustand
Funktions- / Defektanzeige	grün / rot
Anschlussquerschnitt für Push-in Klemmen	0,2 ... 6 mm²ein- / feindrähtig
Anzahl der Ports	1
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-2
Einbauort	Innenraum
Schutzart im eingebauten Zustand	IP 20
Einbaumaße	2 TE, DIN 43880
Zulassungen	KEMA
FM-Kontakte / Kontaktform	Wechsler
Schaltleistung AC	250 V / 0,5 A
Schaltleistung DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Anschlussquerschnitt für FM-Klemmen	max. 1,5 mm²ein- / feindrähtig

.产品已加入收藏夹。

进入收藏夹

商品900439加入购物车。

进入网上商店

DEHNcord 1P 275 D FM

Einphasiger, kompakter Ableiter für TT-Systeme mit integrierter Schutzschaltung für DALI Schnittstelle.

1 产品

货号 900438 DCOR 1P 275 D FM

全球贸易项目代码 4013364526891, 海关HS编码: 85363030, 总重: 86.27 g, 包装单位: 1.00 Stk.


附加信息

CAD文件

Überspannungs-Ableiter DEHNcord 1P 275 D FM
Einphasiger Überspannungsableiter
DEHNcord nach EN 61643-11
und EN 61643-21 mit integrierter
Schutzschaltung für die Kommunikationsschnittstelle
zum Einsatz in Installationssysteme
mit Fernmeldekontakt, Funktions-/Defektanzeige
Installation wahlweise Hutschiene oder Anschraublaschen
Kompakte Abmessung: 94 x 39,5 x 36 mm
Technische Werte (Energieseite):
Höchste Dauerspannung: 275 V ac
Schutzpegel: <= 1,5 kV
Nennableitstoßstrom (8/20): 10 kA
Folgestromlöschfähigkeit [N-PE]: 100 A eff
Max. netzseitiger Überstromschutz:
seriell 25 A gG / parallel 40 A gG
Max. Laststrom 25 A
Technische Werte (Signalseite):
Höchste Dauerspannung: 28 V dc
Schutzpegel Ad-Ad bei In C2: ≤ 50 V
C2 Nennableitstoßstrom (8/20) pro Ader: 5 kA
Nennstrom bei 45 °C: 0,3 A
Leitungsanschluss: Push-in
Energetische Koordination nach DIN EN 62305-4
mit Ableitern der Red/Line-Familie

Fabrikat: DEHN
Typ: DCOR 1P 275 D FM
Art.-Nr.: 900438
oder gleichwertig.

认证

技术参数

Technische Daten
SPD nach EN 61643-11 / ... IEC 61643-11	Typ 2 + Typ 3 / Class II + Class III
Höchste Dauerspannung AC [L-N] (U_C )	275 V (50 / 60 Hz)
Höchste Dauerspannung DC (U_C )	350 V
Nennableitstoßstrom (8/20 µs) [L-N] (I_n )	10 kA
Max. Ableitstoßstrom (8/20 µs) [L-N] (I_max )	20 kA
Nennableitstoßstrom (8/20 µs) [N-PE] (I_n )	10 kA
Max. Ableitstoßstrom (8/20 µs) [N-PE] (I_max )	40 kA
Schutzpegel [L-N] (U_P )	≤ 1,5 kV
Schutzpegel [N-PE] (U_P )	≤ 1,5 kV
Zulassungen	KEMA
Technische Daten Signalseite
Ableiterklasse	U
Nennspannung DC (U_N )	24 V
Höchste Dauerspannung DC (U_C )	28 V
C2 Nennableitstoßstrom (8/20 µs) gesamt (I_n )	10 kA
Serienimpedanz pro Ader	1,8 Ohm
Grenzfrequenz Ad-Ad (100 Ohm) (f_G )	10 MHz

Technische Daten
SPD nach EN 61643-11 / ... IEC 61643-11	Typ 2 + Typ 3 / Class II + Class III
Nennspannung AC (U_N )	230 V (50 / 60 Hz)
Höchste Dauerspannung AC [L-N] (U_C )	275 V (50 / 60 Hz)
Höchste Dauerspannung AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Höchste Dauerspannung DC (U_C )	350 V
Nennlaststrom AC / DC (I_L )	25 A
Nennableitstoßstrom (8/20 µs) [L-N] (I_n )	10 kA
Max. Ableitstoßstrom (8/20 µs) [L-N] (I_max )	20 kA
Nennableitstoßstrom (8/20 µs) [N-PE] (I_n )	10 kA
Max. Ableitstoßstrom (8/20 µs) [N-PE] (I_max )	40 kA
Gesamtableitstoßstrom (8/20 µs) [L+N-PE] (I_total )	20 kA
Kombinierter Stoß [L-N]/[N-PE] (U_OC )	20 kV
Schutzpegel [L-N] (U_P )	≤ 1,5 kV
Schutzpegel [N-PE] (U_P )	≤ 1,5 kV
Folgestromlöschfähigkeit [N-PE] (I_fi )	100 A_eff
Ansprechzeit [L-N] (t_A )	25 ns
Ansprechzeit [L/N-PE] (t_A )	100 ns
Max. netzseitiger Überstromschutz in serieller Verdrahtung	25 A gG
Max. netzseitiger Überstromschutz in paralleler Verdrahtung (Stichverdrahtung)	40 A gG
Kurzschlussfestigkeit bei netzseitigem Überstromschutz (I_SCCR )	6 kA_eff
TOV-Spannung [L-N] (U_T) – Charakteristik	335 V / 5 sec. – Festigkeit
TOV-Spannung [L-N] (U_T) – Charakteristik	440 V / 120 min. – sicherer Ausfall
TOV-Spannung [N-PE] (U_T) – Charakteristik	1200 V / 200 ms. – Festigkeit
Isolationsmessung	bis 500 V DC im angeschlossenen Zustand
Funktions- / Defektanzeige	grün / rot
Anschlussquerschnitt für Push-in Klemmen	0,2 ... 6 mm²ein- / feindrähtig
Anzahl der Ports	1
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-2
Einbauort	Innenraum
Schutzart im eingebauten Zustand	IP 20
Einbaumaße	2 TE, DIN 43880
Zulassungen	KEMA
FM-Kontakte / Kontaktform	Wechsler
Schaltleistung AC	250 V / 0,5 A
Schaltleistung DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Anschlussquerschnitt für FM-Klemmen	max. 1,5 mm²ein- / feindrähtig
Technische Daten Signalseite
Ableiterklasse	U
Impulskategorie	C1, C2, C3
Nennspannung DC (U_N )	24 V
Höchste Dauerspannung DC (U_C )	28 V
Nennstrom bei 45 °C (I_L )	0,3 A
C2 Nennableitstoßstrom (8/20 µs) gesamt (I_n )	10 kA
C2 Nennableitstoßstrom (8/20 µs) pro Ader (I_n )	5 kA
Schutzpegel Ad-Ad bei I_n C2 (U_P )	≤ 50 V
Schutzpegel Ad-PG bei I_n C2 (U_P )	≤ 710 V
Schutzpegel Ad-Ad bei I_n C1 (U_P )	≤ 48 V
Schutzpegel Ad-PG bei I_n C1 (U_P )	≤ 550 V
Schutzpegel Ad-Ad bei 1 kV/µs C3 (U_P )	≤ 40 V
Schutzpegel Ad-PG bei 1 kV/µs C3 (U_P )	≤ 550 V
Serienimpedanz pro Ader	1,8 Ohm
Grenzfrequenz Ad-Ad (100 Ohm) (f_G )	10 MHz
Kapazität Ad-Ad (C)	≤ 0,64 nF
Kapazität Ad-PG (C)	≤ 7,7 pF
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Schutzart	IP 20
Anschluss D+, D-/D+', D-'	Push-in / Push-in
Anschlussquerschnitt eindrähtig	0,2-6 mm²
Anschlussquerschnitt feindrähtig	0,2-6 mm²
Erdung über	PE-Klemme
Prüfnormen	IEC 61643-21 / EN 61643-21

.产品已加入收藏夹。

进入收藏夹

商品900438加入购物车。

进入网上商店

DEHNcord L 2P

Zweipoliger Überspannungs-Ableiter für alle Installationssysteme (1+1-Schaltung) und Leuchten der Schutzklasse I; kompakte Abmessungen.

2 产品

货号 900430 DCOR L 2P 275

全球贸易项目代码 4013364157286, 海关HS编码: 85363030, 总重: 73.00 g, 包装单位: 1.00 Stk.


附加信息

CAD文件

Überspannungs-Ableiter DEHNcord L 2P 275
Zweipoliger Überspannungs-Ableiter für alle
230 V-Installationssysteme
Ableiter Typ 2 nach EN 61643-11
zum Einsatz in Kabelkanalsystemen,
Unterflursystemen und Geräteeinbaudosen
Defektanzeige
Höchste Dauerspannung: 275 V ac
Schutzpegel: <= 1,5 kV
Nennableitstoßstrom: 5 kA
Gesamtableitstoßstrom: 20 kA
Max. netzseitiger Überstromschutz: 25 A gG
oder B/C 16 A
Energetische Koordination nach DIN EN 62 305-4
Ableitern der Red/Line-Familie

Fabrikat: DEHN
Typ: DCOR L 2P 275
Art.-Nr.: 900430
oder gleichwertig.

认证

技术参数

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 2 / Class II
Höchste Dauerspannung AC [L-N] (U_C )	275 V (50 / 60 Hz)
Nennableitstoßstrom (8/20 µs) (I_n )	5 kA
Max. Ableitstoßstrom (8/20 µs) (I_max )	10 kA
Schutzpegel [L-N] (U_P )	≤ 1,5 kV
Schutzpegel [N-PE] (U_P )	≤ 1,5 kV
Max. netzseitiger Überstromschutz	25 A gG
Zulassungen	KEMA

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 2 / Class II
Energetisch koordinierte Schutzwirkung zum Endgerät (≤ 10 m)	Typ 2 + Typ 3
Nennspannung AC (U_N )	230 V (50 / 60 Hz)
Höchste Dauerspannung AC [L-N] (U_C )	275 V (50 / 60 Hz)
Höchste Dauerspannung AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Nennableitstoßstrom (8/20 µs) (I_n )	5 kA
Max. Ableitstoßstrom (8/20 µs) (I_max )	10 kA
Gesamtableitstoßstrom (8/20 µs) [L+N-PE] (I_total )	20 kA
Schutzpegel [L-N] (U_P )	≤ 1,5 kV
Schutzpegel [L-N] bei 3 kA (U_P )	≤ 1 kV
Schutzpegel [L-N] bei 1,5 kA (U_P )	≤ 0,85 kV
Schutzpegel [N-PE] (U_P )	≤ 1,5 kV
Folgestromlöschfähigkeit [N-PE] (I_fi )	100 A_eff
Ansprechzeit [L-N] (t_A )	≤ 25 ns
Ansprechzeit [L/N-PE] (t_A )	≤ 100 ns
Max. netzseitiger Überstromschutz	25 A gG
Kurzschlussfestigkeit bei netzseitigem Überstromschutz (I_SCCR )	25 kA_eff
TOV-Spannung [L-N] (U_T) – Charakteristik	335 V / 5 sec. – Festigkeit
TOV-Spannung [L-N] (U_T) – Charakteristik	440 V / 120 min. – sicherer Ausfall
TOV-Spannung [N-PE] (U_T) – Charakteristik	1200 V / 200 ms. – Festigkeit
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Anschlusslitzen	1,5 mm²,Länge: 230 mm (L, N) / 240 mm (PE)
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-2
Einbauort	Innenraum
Schutzart im eingebauten Zustand	IP 20
Zulassungen	KEMA

.产品已加入收藏夹。

进入收藏夹

商品900430加入购物车。

进入网上商店

货号 900432 DCOR L 2P 320

全球贸易项目代码 4013364157309, 海关HS编码: 85363030, 总重: 74.00 g, 包装单位: 1.00 Stk.


附加信息

CAD文件

Überspannungs-Ableiter DEHNcord L 2P 320
Zweipoliger Überspannungs-Ableiter für alle
230/277 V-Installationssysteme
Ableiter Typ 2 nach EN 61643-11
zum Einsatz in Kabelkanalsystemen,
Unterflursystemen und Geräteeinbaudosen
Defektanzeige
Höchste Dauerspannung: 320 V ac
Schutzpegel: <= 1,75 kV
Nennableitstoßstrom: 5 kA
Gesamtableitstoßstrom: 20 kA
Max. netzseitiger Überstromschutz: 25 A gG
oder B/C 16 A
Energetische Koordination nach DIN EN 62 305-4
Ableitern der Red/Line-Familie

Fabrikat: DEHN
Typ: DCOR L 2P 320
Art.-Nr.: 900432
oder gleichwertig.

认证

技术参数

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 2 / Class II
Höchste Dauerspannung AC [L-N] (U_C )	320 V (50 / 60 Hz)
Nennableitstoßstrom (8/20 µs) (I_n )	5 kA
Max. Ableitstoßstrom (8/20 µs) (I_max )	10 kA
Schutzpegel [L-N] (U_P )	≤ 1,75 kV
Schutzpegel [N-PE] (U_P )	≤ 1,5 kV
Max. netzseitiger Überstromschutz	25 A gG
Zulassungen	KEMA

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 2 / Class II
Energetisch koordinierte Schutzwirkung zum Endgerät (≤ 10 m)	Typ 2 + Typ 3
Nennspannung AC (U_N )	230 / 277 V (50 / 60 Hz)
Höchste Dauerspannung AC [L-N] (U_C )	320 V (50 / 60 Hz)
Höchste Dauerspannung AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Nennableitstoßstrom (8/20 µs) (I_n )	5 kA
Max. Ableitstoßstrom (8/20 µs) (I_max )	10 kA
Gesamtableitstoßstrom (8/20 µs) [L+N-PE] (I_total )	20 kA
Schutzpegel [L-N] (U_P )	≤ 1,75 kV
Schutzpegel [N-PE] (U_P )	≤ 1,5 kV
Folgestromlöschfähigkeit [N-PE] (I_fi )	100 A_eff
Ansprechzeit [L-N] (t_A )	≤ 25 ns
Ansprechzeit [L/N-PE] (t_A )	≤ 100 ns
Max. netzseitiger Überstromschutz	25 A gG
Kurzschlussfestigkeit bei netzseitigem Überstromschutz (I_SCCR )	25 kA_eff
TOV-Spannung [L-N] (U_T) – Charakteristik	335 V / 5 sec. – Festigkeit
TOV-Spannung [L-N] (U_T) – Charakteristik	440 V / 120 min. – sicherer Ausfall
TOV-Spannung [N-PE] (U_T) – Charakteristik	1200 V / 200 ms. – Festigkeit
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Anschlusslitzen	1,5 mm²,Länge: 230 mm (L, N) / 240 mm (PE)
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-2
Einbauort	Innenraum
Schutzart im eingebauten Zustand	IP 20
Zulassungen	KEMA

.产品已加入收藏夹。

进入收藏夹

商品900432加入购物车。

进入网上商店

DEHNcord L 1P

Einpoliger Überspannungs-Ableiter für Leuchten mit Schutzklasse II; kompakte Abmessungen.

2 产品

货号 900431 DCOR L 1P 275

全球贸易项目代码 4013364310827, 海关HS编码: 85363030, 总重: 60.00 g, 包装单位: 1.00 Stk.


附加信息

CAD文件

Überspannungs-Ableiter DEHNcord L 1P 275
Einpoliger Überspannungs-Ableiter für alle
230 V-Installationssysteme
Ableiter Typ 2 nach EN 61643-11
zum Einsatz in Kabelkanalsystemen,
Unterflursystemen und Geräteeinbaudosen
Defektanzeige
Höchste Dauerspannung: 275 V ac
Schutzpegel: <= 1,5 kV
Nennableitstoßstrom: 5 kA
Max. netzseitiger Überstromschutz: 25 A gG
oder B/C 16 A
Energetische Koordination nach DIN EN 62 305-4
Ableitern der Red/Line-Familie

Fabrikat: DEHN
Typ: DCOR L 1P 275
Art.-Nr.: 900431
oder gleichwertig.

认证

技术参数

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 2 / Class II
Höchste Dauerspannung AC [L-N] (U_C )	275 V (50 / 60 Hz)
Nennableitstoßstrom (8/20 µs) (I_n )	5 kA
Max. Ableitstoßstrom (8/20 µs) (I_max )	10 kA
Schutzpegel [L-N] (U_P )	≤ 1,5 kV
Max. netzseitiger Überstromschutz	25 A gG
Zulassungen	KEMA

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 2 / Class II
Energetisch koordinierte Schutzwirkung zum Endgerät (≤ 10 m)	Typ 2 + Typ 3
Nennspannung AC (U_N )	230 V (50 / 60 Hz)
Höchste Dauerspannung AC [L-N] (U_C )	275 V (50 / 60 Hz)
Nennableitstoßstrom (8/20 µs) (I_n )	5 kA
Max. Ableitstoßstrom (8/20 µs) (I_max )	10 kA
Schutzpegel [L-N] (U_P )	≤ 1,5 kV
Schutzpegel [L-N] bei 3 kA (U_P )	≤ 1 kV
Schutzpegel [L-N] bei 1,5 kA (U_P )	≤ 0,85 kV
Ansprechzeit [L-N] (t_A )	≤ 25 ns
Max. netzseitiger Überstromschutz	25 A gG
Kurzschlussfestigkeit bei netzseitigem Überstromschutz (I_SCCR )	25 kA_eff
TOV-Spannung [L-N] (U_T) – Charakteristik	335 V / 5 sec. – Festigkeit
TOV-Spannung [L-N] (U_T) – Charakteristik	440 V / 120 min. – sicherer Ausfall
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Anschlusslitzen	1,5 mm²,Länge 230 mm
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-2
Einbauort	Innenraum
Schutzart im eingebauten Zustand	IP 20
Zulassungen	KEMA

.产品已加入收藏夹。

进入收藏夹

商品900431加入购物车。

进入网上商店

货号 900433 DCOR L 1P 320

全球贸易项目代码 4013364157316, 海关HS编码: 85363030, 总重: 61.00 g, 包装单位: 1.00 Stk.


附加信息

CAD文件

Überspannungs-Ableiter DEHNcord L 1P 320
Einpoliger Überspannungs-Ableiter für alle
230/277 V-Installationssysteme
Ableiter Typ 2 nach EN 61643-11
zum Einsatz in Kabelkanalsystemen,
Unterflursystemen und Geräteeinbaudosen
Defektanzeige
Höchste Dauerspannung: 320 V ac
Schutzpegel: <= 1,75 kV
Nennableitstoßstrom: 5 kA
Max. netzseitiger Überstromschutz: 25 A gG
oder B/C 16 A
Energetische Koordination nach DIN EN 62 305-4
Ableitern der Red/Line-Familie

Fabrikat: DEHN
Typ: DCOR L 1P 320
Art.-Nr.: 900433
oder gleichwertig.

认证

技术参数

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 2 / Class II
Höchste Dauerspannung AC [L-N] (U_C )	320 V (50 / 60 Hz)
Nennableitstoßstrom (8/20 µs) (I_n )	5 kA
Max. Ableitstoßstrom (8/20 µs) (I_max )	10 kA
Schutzpegel [L-N] (U_P )	≤ 1,75 kV
Max. netzseitiger Überstromschutz	25 A gG
Zulassungen	KEMA

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 2 / Class II
Energetisch koordinierte Schutzwirkung zum Endgerät (≤ 10 m)	Typ 2 + Typ 3
Nennspannung AC (U_N )	230 / 277 V (50 / 60 Hz)
Höchste Dauerspannung AC [L-N] (U_C )	320 V (50 / 60 Hz)
Nennableitstoßstrom (8/20 µs) (I_n )	5 kA
Max. Ableitstoßstrom (8/20 µs) (I_max )	10 kA
Schutzpegel [L-N] (U_P )	≤ 1,75 kV
Ansprechzeit [L-N] (t_A )	≤ 25 ns
Max. netzseitiger Überstromschutz	25 A gG
Kurzschlussfestigkeit bei netzseitigem Überstromschutz (I_SCCR )	25 kA_eff
TOV-Spannung [L-N] (U_T) – Charakteristik	335 V / 5 sec. – Festigkeit
TOV-Spannung [L-N] (U_T) – Charakteristik	440 V / 120 min. – sicherer Ausfall
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Anschlusslitzen	1,5 mm²,Länge 230 mm
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-2
Einbauort	Innenraum
Schutzart im eingebauten Zustand	IP 20
Zulassungen	KEMA

.产品已加入收藏夹。

进入收藏夹

商品900433加入购物车。

进入网上商店

DEHNcord L 2P SN1864

Überspannungs-Ableiter für Leuchten mit Schutzklasse II; kompakte Abmessungen. Mit Abschaltfunktion im Fehlerfall.

1 产品

货号 999906 DCOR L 2P SN1864

全球贸易项目代码 4013364310926, 海关HS编码: 85363030, 总重: 70.50 g, 包装单位: 1.00 Stk.


附加信息

CAD文件

Überspannungs-Ableiter DEHNcord L 2P SN1864
Mehrpoliger Überspannungs-Ableiter Typ 2 nach EN 61643-11
zum Einsatz in Kabelübergangskästen.
Mit Schutz der Steuerphase
Möglichkeit zur Abschaltung der Leuchte im Falle eines Defekts
sowie zusätzlich integrierte optische Defektanzeige
für Versorgungsspannung
Höchste Dauerspannung: 275 V ac
Schutzpegel: <= 1,5 kV
Nennableitstoßstrom (8/20): 5 kA
Summenableitstoßstrom: 20 kA
Max. netzseitiger Überstromschutz: 16 A gG
Max. Laststrom AC: 10 A
Energetische Koordination nach DIN EN 62305-4
mit Ableitern der Red/Line-Familie

Fabrikat: DEHN
Typ: DCOR L 2P SN1864
Art.-Nr.: 999906
oder gleichwertig.

认证

技术参数

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 2 / Class II
Höchste Dauerspannung AC [L-N] (U_C )	275 V (50 / 60 Hz)
Nennableitstoßstrom (8/20 µs) (I_n )	5 kA
Max. Ableitstoßstrom (8/20 µs) (I_max )	10 kA
Schutzpegel [L-N] (U_P )	≤ 1,5 kV
Max. netzseitiger Überstromschutz	B 16 A

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 2 / Class II
Energetisch koordinierte Schutzwirkung zum Endgerät (≤ 10 m)	Typ 2 + Typ 3
Nennspannung AC (U_N )	230 V (50 / 60 Hz)
Höchste Dauerspannung AC [L-N] (U_C )	275 V (50 / 60 Hz)
Nennableitstoßstrom (8/20 µs) (I_n )	5 kA
Max. Ableitstoßstrom (8/20 µs) (I_max )	10 kA
Schutzpegel [L-N] (U_P )	≤ 1,5 kV
Schutzpegel [L-N] bei 3 kA (U_P )	≤ 1 kV
Schutzpegel [L-N] bei 1,5 kA (U_P )	≤ 0,85 kV
Ansprechzeit [L-N] (t_A )	≤ 25 ns
Max. Laststrom AC (I_L )	10 A
Max. netzseitiger Überstromschutz	B 16 A
Kurzschlussfestigkeit bei netzseitigem Überstromschutz (I_SCCR )	1 kA_eff
Kurzschlussfestigkeit bei netzseitigem Überstromschutz mit 16 A gG (I_SCCR )	6 kA_eff
TOV-Spannung [L-N] (U_T) – Charakteristik	335 V / 5 sec. – Festigkeit
TOV-Spannung [L-N] (U_T) – Charakteristik	440 V / 120 min. – sicherer Ausfall
Defektanzeige	rot
Unterbrechung Laststromkreis im Fehlerfall	ja
Anzahl der Ports	1
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Anschlusslitzen	1,5 mm², Länge 60 mm
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-2
Einbauort	Innenraum, Leuchtenkopf / Kabelübergangskasten für Masteinbau
Schutzart im eingebauten Zustand	IP 20
Zusätzliche Tests	---------------------------------
– Summenableitstoßstrom (I_sum )	20 kA

.产品已加入收藏夹。

进入收藏夹

商品999906加入购物车。

进入网上商店

DEHNcord L 2P SN1860

Überspannungs-Ableiter für alle Installationssysteme; kompakte Abmessungen. Mit Abschaltfunktion im Fehlerfall.

1 产品

货号 999937 DCOR L 2P SN1860

全球贸易项目代码 4013364303195, 海关HS编码: 85363030, 总重: 86.00 g, 包装单位: 1.00 Stk.


附加信息

CAD文件

Überspannungs-Ableiter DEHNcord L 2P SN1860
Mehrpoliger Überspannungs-Ableiter Typ 2 nach EN 61643-11
zum Einsatz in Kabelübergangskästen.
Möglichkeit zur Abschaltung der Leuchte im Falle eines Defekts
sowie zusätzlich integrierte optische Defektanzeige
für Versorgungsspannung
Höchste Dauerspannung: 275 V ac
Schutzpegel: <= 1,5 kV
Nennableitstoßstrom (8/20): 5 kA
Summenableitstoßstrom: 20 kA
Folgestromlöschfähigkeit [N-PE]: 100 A eff
Max. netzseitiger Überstromschutz: 16 A gG
Max. Laststrom AC: 10 A
Energetische Koordination nach DIN EN 62305-4
mit Ableitern der Red/Line-Familie

Fabrikat: DEHN
Typ: DCOR L 2P SN1860
Art.-Nr.: 999937
oder gleichwertig.

认证

技术参数

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 2 / Class II
Höchste Dauerspannung AC [L-N] (U_C )	275 V (50 / 60 Hz)
Nennableitstoßstrom (8/20 µs) (I_n )	5 kA
Max. Ableitstoßstrom (8/20 µs) (I_max )	10 kA
Schutzpegel [L-N] (U_P )	≤ 1,5 kV
Schutzpegel [N-PE] (U_P )	≤ 1,5 kV
Max. netzseitiger Überstromschutz	B 16 A

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 2 / Class II
Energetisch koordinierte Schutzwirkung zum Endgerät (≤ 10 m)	Typ 2 + Typ 3
Nennspannung AC (U_N )	230 V (50 / 60 Hz)
Höchste Dauerspannung AC [L-N] (U_C )	275 V (50 / 60 Hz)
Höchste Dauerspannung AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Nennableitstoßstrom (8/20 µs) (I_n )	5 kA
Max. Ableitstoßstrom (8/20 µs) (I_max )	10 kA
Schutzpegel [L-N] (U_P )	≤ 1,5 kV
Schutzpegel [L-N] bei 3 kA (U_P )	≤ 1 kV
Schutzpegel [L-N] bei 1,5 kA (U_P )	≤ 0,85 kV
Schutzpegel [N-PE] (U_P )	≤ 1,5 kV
Folgestromlöschfähigkeit [N-PE] (I_fi )	100 A_eff
Ansprechzeit [L-N] (t_A )	≤ 25 ns
Ansprechzeit [L/N-PE] (t_A )	≤ 100 ns
Max. Laststrom AC (I_L )	10 A
Max. netzseitiger Überstromschutz	B 16 A
Kurzschlussfestigkeit bei netzseitigem Überstromschutz (I_SCCR )	1 kA_eff
Kurzschlussfestigkeit bei netzseitigem Überstromschutz mit 16 A gG (I_SCCR )	6 kA_eff
TOV-Spannung [L-N] (U_T) – Charakteristik	335 V / 5 sec. – Festigkeit
TOV-Spannung [L-N] (U_T) – Charakteristik	440 V / 120 min. – sicherer Ausfall
TOV-Spannung [N-PE] (U_T) – Charakteristik	1200 V / 200 ms. – sicherer Ausfall
Defektanzeige	rot
Unterbrechung Laststromkreis im Fehlerfall	ja
Anzahl der Ports	1
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Anschlusslitzen	1,5 mm², Länge 160 mm
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-2
Einbauort	Innenraum, Sicherungskästen / Kabelübergangskasten für Masteinbau
Schutzart im eingebauten Zustand	IP 20
Zusätzliche Tests	---------------------------------
– Summenableitstoßstrom (I_sum )	20 kA
Erweiterte technische Daten:	---------------------------------
– Kombinierter Stoß (U_OC )	10 kV

.产品已加入收藏夹。

进入收藏夹

商品999937加入购物车。

进入网上商店

DEHNcord L 2P 275 SO LTG

Überspannungs-Ableiter für alle Installationssysteme; kompakte Abmessungen. Mit Abschaltfunktion im Fehlerfall.

1 产品

货号 900446 DCOR L 2P 275 SO LTG

全球贸易项目代码 4013364292970, 海关HS编码: 85363030, 总重: 62.50 g, 包装单位: 1.00 Stk.


附加信息

CAD文件

Überspannungs-Ableiter DEHNcord L 2P 275 SO LTG
Mehrpoliger Überspannungs-Ableiter Typ 2 nach EN 61643-11
zum Einsatz in Kabelübergangskästen.
Möglichkeit zur Abschaltung der Leuchte im Falle eines Defekts
sowie zusätzlich integrierte optische Defektanzeige
für Versorgungsspannung
Höchste Dauerspannung: 275 V ac
Schutzpegel: <= 1,5 kV
Nennableitstoßstrom (8/20): 5 kA
Summenableitstoßstrom: 20 kA
Folgestromlöschfähigkeit [N-PE]: 100 A eff
Max. netzseitiger Überstromschutz: 16 A gG
Max. Laststrom AC: 10 A
Energetische Koordination nach DIN EN 62305-4
mit Ableitern der Red/Line-Familie

Fabrikat: DEHN
Typ: DCOR L 2P 275 SO LTG
Art.-Nr.: 900446
oder gleichwertig.

认证

技术参数

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 2 / Class II
Höchste Dauerspannung AC [L-N] (U_C )	275 V (50 / 60 Hz)
Nennableitstoßstrom (8/20 µs) (I_n )	5 kA
Max. Ableitstoßstrom (8/20 µs) (I_max )	10 kA
Schutzpegel [L-N] (U_P )	≤ 1,5 kV
Schutzpegel [N-PE] (U_P )	≤ 1,5 kV
Max. netzseitiger Überstromschutz	B 16 A
Zulassungen	KEMA

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 2 / Class II
Energetisch koordinierte Schutzwirkung zum Endgerät (≤ 10 m)	Typ 2 + Typ 3
Nennspannung AC (U_N )	230 V (50 / 60 Hz)
Höchste Dauerspannung AC [L-N] (U_C )	275 V (50 / 60 Hz)
Höchste Dauerspannung AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Nennableitstoßstrom (8/20 µs) (I_n )	5 kA
Max. Ableitstoßstrom (8/20 µs) (I_max )	10 kA
Schutzpegel [L-N] (U_P )	≤ 1,5 kV
Schutzpegel [L-N] bei 3 kA (U_P )	≤ 1 kV
Schutzpegel [L-N] bei 1,5 kA (U_P )	≤ 0,85 kV
Schutzpegel [N-PE] (U_P )	≤ 1,5 kV
Folgestromlöschfähigkeit [N-PE] (I_fi )	100 A_eff
Ansprechzeit [L-N] (t_A )	≤ 25 ns
Ansprechzeit [L/N-PE] (t_A )	≤ 100 ns
Max. Laststrom AC (I_L )	10 A
Max. netzseitiger Überstromschutz	B 16 A
Kurzschlussfestigkeit bei netzseitigem Überstromschutz (I_SCCR )	1 kA_eff
Kurzschlussfestigkeit bei netzseitigem Überstromschutz mit 16 A gG (I_SCCR )	6 kA_eff
TOV-Spannung [L-N] (U_T) – Charakteristik	335 V / 5 sec. – Festigkeit
TOV-Spannung [L-N] (U_T) – Charakteristik	440 V / 120 min. – sicherer Ausfall
TOV-Spannung [N-PE] (U_T) – Charakteristik	1200 V / 200 ms. – sicherer Ausfall
Defektanzeige	rot
Unterbrechung Laststromkreis im Fehlerfall	ja
Anzahl der Ports	1
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Anschlusslitzen	1,5 mm², Länge 60 mm
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-2
Einbauort	Innenraum, Sicherungskästen / Kabelübergangskasten für Masteinbau
Schutzart im eingebauten Zustand	IP 20
Zulassungen	KEMA
Zusätzliche Tests	---------------------------------
– Summenableitstoßstrom (I_sum )	20 kA
Erweiterte technische Daten:	---------------------------------
– Kombinierter Stoß (U_OC )	10 kV

.产品已加入收藏夹。

进入收藏夹

商品900446加入购物车。

进入网上商店

DEHNcord L 3P 275 SO LTG

Dreipoliger Ableiter für alle Installationssysteme; kompakte Abmessungen. Mit Abschaltfunktion des Laststromkreises im Fehlerfall und Schutz der Steuerphase.

1 产品

货号 900445 DCOR L 3P 275 SO LTG

全球贸易项目代码 4013364280380, 海关HS编码: 85363030, 总重: 71.50 g, 包装单位: 1.00 Stk.


附加信息

CAD文件

Überspannungs-Ableiter DEHNcord L 3P 275 SO LTG
Mehrpoliger Überspannungs-Ableiter Typ 2 nach EN 61643-11
zum Einsatz in Kabelübergangskästen.
Mit Schutz der Steuerphase
Möglichkeit zur Abschaltung der Leuchte im Falle eines Defekts
sowie zusätzlich integrierte getrennte optische Defektanzeige
für Versorgungsspannung und Steuerphase
Höchste Dauerspannung: 275 V ac
Schutzpegel: <= 1,5 kV
Nennableitstoßstrom (8/20): 5 kA
Gesamtableitstoßstrom (8/20): 20 kA
Folgestromlöschfähigkeit [N-PE]: 100 A eff
Max. netzseitiger Überstromschutz: 16 A gG
Max. Laststrom AC: 10 A
Energetische Koordination nach DIN EN 62305-4
mit Ableitern der Red/Line-Familie

Fabrikat: DEHN
Typ: DCOR L 3P 275 SO LTG
Art.-Nr.: 900445
oder gleichwertig.

认证

技术参数

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 2 / Class II
Höchste Dauerspannung AC [L-N] (U_C )	275 V (50 / 60 Hz)
Nennableitstoßstrom (8/20 µs) (I_n )	5 kA
Max. Ableitstoßstrom (8/20 µs) (I_max )	10 kA
Schutzpegel [L-N] (U_P )	≤ 1,5 kV
Schutzpegel [N-PE] (U_P )	≤ 1,5 kV
Max. netzseitiger Überstromschutz	B 16 A
Zulassungen	KEMA

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 2 / Class II
Energetisch koordinierte Schutzwirkung zum Endgerät (≤ 10 m)	Typ 2 + Typ 3
Nennspannung AC (U_N )	230 V (50 / 60 Hz)
Höchste Dauerspannung AC [L-N] (U_C )	275 V (50 / 60 Hz)
Höchste Dauerspannung AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Nennableitstoßstrom (8/20 µs) (I_n )	5 kA
Max. Ableitstoßstrom (8/20 µs) (I_max )	10 kA
Gesamtableitstoßstrom (8/20 µs) [L+N-PE] (I_total )	20 kA
Schutzpegel [L-N] (U_P )	≤ 1,5 kV
Schutzpegel [L-N] bei 3 kA (U_P )	≤ 1 kV
Schutzpegel [L-N] bei 1,5 kA (U_P )	≤ 0,85 kV
Schutzpegel [N-PE] (U_P )	≤ 1,5 kV
Folgestromlöschfähigkeit [N-PE] (I_fi )	100 A_eff
Ansprechzeit [L-N] (t_A )	≤ 25 ns
Ansprechzeit [L/N-PE] (t_A )	≤ 100 ns
Max. Laststrom AC (I_L )	10 A
Max. netzseitiger Überstromschutz	B 16 A
Kurzschlussfestigkeit bei netzseitigem Überstromschutz (I_SCCR )	1 kA_eff
Kurzschlussfestigkeit bei netzseitigem Überstromschutz mit 16 A gG (I_SCCR )	6 kA_eff
TOV-Spannung [L-N] (U_T) – Charakteristik	335 V / 5 sec. – Festigkeit
TOV-Spannung [L-N] (U_T) – Charakteristik	440 V / 120 min. – sicherer Ausfall
TOV-Spannung [N-PE] (U_T) – Charakteristik	1200 V / 200 ms. – sicherer Ausfall
Defektanzeige	rot
Unterbrechung Laststromkreis im Fehlerfall	ja
Anzahl der Ports	1
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Anschlusslitzen	1,5 mm², Länge 60 mm
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-2
Einbauort	Innenraum, Sicherungskästen / Kabelübergangskasten für Masteinbau
Schutzart im eingebauten Zustand	IP 20
Zulassungen	KEMA
Erweiterte technische Daten:	---------------------------------
– Kombinierter Stoß (U_OC )	10 kV

.产品已加入收藏夹。

进入收藏夹

商品900445加入购物车。

进入网上商店

SK EK480 G2S-2d LM DCOR

Der Sicherungskasten EK480 ist ein Qualitätsprodukt aus dem Hause Langmatz, welches sich durch hochwertige Verarbeitung und praxisbewährte Eigenschaften auszeichnet. Die EK480 Produktreihe erfüllt alle mechanischen und elektrischen Anforderungen und Normen. Leuchten mit hochwertiger Elektronik können so wirkungsvoll gegen Überspannungen durch Schalthandlungen oder Naheinschläge geschützt werden.

1 产品

货号 900443 SK EK480 G2S-2d LM DCOR

全球贸易项目代码 4013364394322, 海关HS编码: 85362010, 总重: 788.00 g, 包装单位: 20.00 Stk.


Open PDF

附加信息

CAD文件

Sicherungskasten EK480 mit Überspannungsableiter
DEHNcord L 3P 275 SO LTG
zum Schutz für LED-Mastleuchten
Mit Schutz der Steuerphase
Möglichkeit zur Abschaltung der Leuchte im Falle eines Defekts
sowie zusätzlich integrierte getrennte optische Defektanzeige
für Versorgungsspannung und Steuerphase
Höchste Dauerspannung: 275 V ac
Schutzpegel: <= 1,5 kV
Nennableitstoßstrom (8/20): 5 kA
Gesamtableitstoßstrom (8/20): 20 kA
Folgestromlöschfähigkeit [N-PE]: 100 A eff
Max. netzseitiger Überstromschutz: 16 A gG
Max. Laststrom AC: 10 A
Energetische Koordination nach DIN EN 62305-4
mit Ableitern der Red/Line-Familie
Abmessung Kasten: 277x80x67 mm
Schutzart: IP54 nach DIN VDE 0470
Schutzklasse: II

Fabrikat: DEHN
Typ: SK EK480 G2S-2d LM DCOR
Art.-Nr.: 900443
oder gleichwertig.

认证

技术参数

Daten Sicherungskasten
Abmessungen	276 x 81 x 70 mm
ab Mastinnendurchmesser	89 mm
Klemmtechnik	Zugang: Schiebeklemmtechnik / Abgang: Federklemmtechnik
Maximaler klemmbarer Kabelquerschnitt	1 - 3 Kabel (4 bzw. 5 x 16 mm²)
Abgangsklemmen	max. 2,5 mm²
Daten Überspannungsschutzgerät DEHNcord L 3P 275 SO LTG
SPD nach EN 61643-11 / ... IEC 61643-11	Typ 2 / Class II
Höchste Dauerspannung AC [L-N] (U_C )	275 V (50 / 60 Hz)
Nennableitstoßstrom (8/20 µs) (I_n )	5 kA
Max. Ableitstoßstrom (8/20 µs) (I_max )	10 kA
Schutzpegel [L-N] (U_P )	≤ 1,5 kV
Schutzpegel [N-PE] (U_P )	≤ 1,5 kV
Max. netzseitiger Überstromschutz	B 16 A

Daten Sicherungskasten
Bezeichnung	EK480 mit Überspannungsschutz
Abmessungen	276 x 81 x 70 mm
ab Mastinnendurchmesser	89 mm
Material Gehäuse	Polyamid
Farbe Gehäuse	Standardfarbe RAL 7035 Lichtgrau
Bauart	nach DIN 43 628 und VDE 0660 Teil 505
Schutzart	IP 54 nach DIN VDE 0470
Schutzklasse	II
Abdeckung	transparent oder grau
Klemmtechnik	Zugang: Schiebeklemmtechnik / Abgang: Federklemmtechnik
Maximaler klemmbarer Kabelquerschnitt	1 - 3 Kabel (4 bzw. 5 x 16 mm²)
Abgangsklemmen	max. 2,5 mm²
Daten Überspannungsschutzgerät DEHNcord L 3P 275 SO LTG
SPD nach EN 61643-11 / ... IEC 61643-11	Typ 2 / Class II
Energetisch koordinierte Schutzwirkung zum Endgerät (≤ 10 m)	Typ 2 + Typ 3
Nennspannung AC (U_N )	230 V (50 / 60 Hz) V (50 / 60 Hz)
Höchste Dauerspannung AC [L-N] (U_C )	275 V (50 / 60 Hz)
Höchste Dauerspannung AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Nennableitstoßstrom (8/20 µs) (I_n )	5 kA
Max. Ableitstoßstrom (8/20 µs) (I_max )	10 kA
Gesamtableitstoßstrom (8/20 µs) [L+N-PE] (I_total )	20 kA
Schutzpegel [L-N] (U_P )	≤ 1,5 kV
Schutzpegel [L-N] bei 3 kA (U_P )	≤ 1 kV
Schutzpegel [L-N] bei 1,5 kA (U_P )	≤ 0,85 kV
Schutzpegel [N-PE] (U_P )	≤ 1,5 kV
Folgestromlöschfähigkeit [N-PE] (I_fi )	100 A_eff
Ansprechzeit [L-N] (t_A )	≤ 25 ns
Ansprechzeit [L/N-PE] (t_A )	≤ 100 ns
Max. Laststrom AC (I_L )	10 A
Max. netzseitiger Überstromschutz	B 16 A
Kurzschlussfestigkeit bei netzseitigem Überstromschutz (I_SCCR )	1 kA_eff
Kurzschlussfestigkeit bei netzseitigem Überstromschutz mit 16 A gG (I_SCCR )	6 kA_eff
TOV-Spannung [L-N] (U_T) – Charakteristik	335 V / 5 sec. – Festigkeit
TOV-Spannung [L-N] (U_T) – Charakteristik	440 V / 120 min. – sicherer Ausfall
TOV-Spannung [N-PE] (U_T) – Charakteristik	1200 V / 200 ms. – sicherer Ausfall
Defektanzeige	rot
Unterbrechung Laststromkreis im Fehlerfall	ja
Anzahl der Ports	1
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Anschlusslitzen	1,5 mm², Länge 60 mm
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-2
Einbauort	Innenraum, Sicherungskästen / Kabelübergangskasten für Masteinbau
Schutzart im eingebauten Zustand	IP 20
Zulassungen	KEMA
Erweiterte technische Daten:	---------------------------------
– Kombinierter Stoß (U_OC )	10 kV

.产品已加入收藏夹。

进入收藏夹

商品900443加入购物车。

进入网上商店

DEHNcord L 2P 275 SO LT

Zweipoliger Ableiter für TNC-Systeme; kompakte Abmessungen. Mit Abschaltfunktion des Laststromkreises im Fehlerfall und Schutz der Steuerphase.

1 产品

货号 900435 DCOR L 2P 275 SO LT

全球贸易项目代码 4013364292963, 海关HS编码: 85363030, 总重: 70.00 g, 包装单位: 1.00 Stk.


附加信息

CAD文件

Überspannungs-Ableiter DEHNcord L 2P 275 SO LT
Mehrpoliger Überspannungs-Ableiter Typ 2 nach EN 61643-11
zum Einsatz in Kabelübergangskästen.
Mit Schutz der Steuerphase
Möglichkeit zur Abschaltung der Leuchte im Falle eines Defekts
sowie zusätzlich integrierte optische Defektanzeige
für Versorgungsspannung
Höchste Dauerspannung: 275 V ac
Schutzpegel: <= 1,5 kV
Nennableitstoßstrom (8/20): 5 kA
Summenableitstoßstrom: 20 kA
Max. netzseitiger Überstromschutz: 16 A gG
Max. Laststrom AC: 10 A
Energetische Koordination nach DIN EN 62305-4
mit Ableitern der Red/Line-Familie

Fabrikat: DEHN
Typ: DCOR L 2P 275 SO LT
Art.-Nr.: 900435
oder gleichwertig.

认证

技术参数

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 2 / Class II
Höchste Dauerspannung AC [L-PEN] (U_C )	275 V (50 / 60 Hz)
Nennableitstoßstrom (8/20 µs) (I_n )	5 kA
Max. Ableitstoßstrom (8/20 µs) (I_max )	10 kA
Schutzpegel [L-PEN] (U_P )	≤ 1,5 kV
Max. netzseitiger Überstromschutz	B 16 A
Zulassungen	KEMA

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 2 / Class II
Energetisch koordinierte Schutzwirkung zum Endgerät (≤ 10 m)	Typ 2 + Typ 3
Nennspannung AC (U_N )	230 V (50 / 60 Hz)
Höchste Dauerspannung AC [L-PEN] (U_C )	275 V (50 / 60 Hz)
Nennableitstoßstrom (8/20 µs) (I_n )	5 kA
Max. Ableitstoßstrom (8/20 µs) (I_max )	10 kA
Schutzpegel [L-PEN] (U_P )	≤ 1,5 kV
Schutzpegel [L-PEN] bei 3 kA (U_P )	≤ 1 kV
Schutzpegel [L-PEN] bei 1,5 kA (U_P )	≤ 0,85 kV
Ansprechzeit [L-PEN] (t_A )	≤ 25 ns
Max. Laststrom AC (I_L )	10 A
Max. netzseitiger Überstromschutz	B 16 A
Kurzschlussfestigkeit bei netzseitigem Überstromschutz (I_SCCR )	1 kA_eff
Kurzschlussfestigkeit bei netzseitigem Überstromschutz mit 16 A gG (I_SCCR )	6 kA_eff
TOV-Spannung [L-PEN] (U_T) – Charakteristik	335 V / 5 sec. – Festigkeit
TOV-Spannung [L-PEN] (U_T) – Charakteristik	440 V / 120 min. – sicherer Ausfall
Defektanzeige	rot
Unterbrechung Laststromkreis im Fehlerfall	ja
Anzahl der Ports	1
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Anschlusslitzen	1,5 mm², Länge 60 mm
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-2
Einbauort	Innenraum, Sicherungskästen / Kabelübergangskasten für Masteinbau
Schutzart im eingebauten Zustand	IP 20
Zulassungen	KEMA
Zusätzliche Tests	---------------------------------
– Summenableitstoßstrom (I_sum )	20 kA
Erweiterte technische Daten:	---------------------------------
– Kombinierter Stoß (U_OC )	10 kV

.产品已加入收藏夹。

进入收藏夹

商品900435加入购物车。

进入网上商店

DEHNcord L 3P 275 SO IP

Dreipoliger Ableiter für alle Installationssysteme; kompakte Abmessungen. Schutzart IP 65. Mit Abschaltfunktion des Laststromkreises im Fehlerfall und Schutz der Steuerphase.

1 产品

货号 900447 DCOR L 3P 275 SO IP

全球贸易项目代码 4013364282216, 海关HS编码: 85363030, 总重: 146.60 g, 包装单位: 1.00 Stk.


附加信息

CAD文件

Überspannungs-Ableiter DEHNcord L 3P 275 SO IP
Mehrpoliger Überspannungs-Ableiter Typ 2 nach EN 61643-11
mit Leitungen zur Montage im Aussenbereich (Schutzart IP65)
z.B. an Kabelübergangskästen.
Mit Schutz der Steuerphase
Möglichkeit zur Abschaltung der Leuchte im Falle eine Defekts
sowie zusätzlich integrierte getrennte optische Defektanzeige
für Versorgungsspannung und Steuerphase
Mit Befestigungslasche
Höchste Dauerspannung: 275 V ac
Schutzpegel: <= 1,5 kV
Nennableitstoßstrom (8/20): 5 kA
Gesamtableitstoßstrom (8/20): 20 kA
Folgestromlöschfähigkeit [N-PE]: 100 A eff
Max. netzseitiger Überstromschutz: 16 A gG
Max. Laststrom AC: 10 A
Energetische Koordination nach DIN EN 62305-4
mit Ableitern der Red/Line-Familie

Fabrikat: DEHN
Typ: DCOR L 3P 275 SO IP
Art.-Nr.: 900447
oder gleichwertig.

认证

技术参数

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 2 / Class II
Höchste Dauerspannung AC [L-N] (U_C )	275 V (50 / 60 Hz)
Nennableitstoßstrom (8/20 µs) (I_n )	5 kA
Max. Ableitstoßstrom (8/20 µs) (I_max )	10 kA
Schutzpegel [L-N] (U_P )	≤ 1,5 kV
Schutzpegel [N-PE] (U_P )	≤ 1,5 kV
Max. netzseitiger Überstromschutz	B 16 A

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 2 / Class II
Energetisch koordinierte Schutzwirkung zum Endgerät (≤ 10 m)	Typ 2 + Typ 3
Nennspannung AC (U_N )	230 V (50 / 60 Hz)
Höchste Dauerspannung AC [L-N] (U_C )	275 V (50 / 60 Hz)
Höchste Dauerspannung AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Nennableitstoßstrom (8/20 µs) (I_n )	5 kA
Max. Ableitstoßstrom (8/20 µs) (I_max )	10 kA
Gesamtableitstoßstrom (8/20 µs) [L+N-PE] (I_total )	20 kA
Schutzpegel [L-N] (U_P )	≤ 1,5 kV
Schutzpegel [L-N] bei 3 kA (U_P )	≤ 1 kV
Schutzpegel [L-N] bei 1,5 kA (U_P )	≤ 0,85 kV
Schutzpegel [N-PE] (U_P )	≤ 1,5 kV
Folgestromlöschfähigkeit [N-PE] (I_fi )	100 A_eff
Ansprechzeit [L-N] (t_A )	≤ 25 ns
Ansprechzeit [L/N-PE] (t_A )	≤ 100 ns
Max. Laststrom AC (I_L )	10 A
Max. netzseitiger Überstromschutz	B 16 A
Kurzschlussfestigkeit bei netzseitigem Überstromschutz (I_SCCR )	1 kA_eff
Kurzschlussfestigkeit bei netzseitigem Überstromschutz mit 16 A gG (I_SCCR )	6 kA_eff
TOV-Spannung [L-N] (U_T) – Charakteristik	335 V / 5 sec. – Festigkeit
TOV-Spannung [L-N] (U_T) – Charakteristik	440 V / 120 min. – sicherer Ausfall
TOV-Spannung [N-PE] (U_T) – Charakteristik	1200 V / 200 ms. – sicherer Ausfall
Defektanzeige	rot
Unterbrechung Laststromkreis im Fehlerfall	ja
Anzahl der Ports	1
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Anschlussleitung	1,5 mm², Länge ca. 230 mm
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-2
Schutzart im eingebauten Zustand	IP 65
Erweiterte technische Daten:	---------------------------------
– Kombinierter Stoß (U_OC )	10 kV

.产品已加入收藏夹。

进入收藏夹

商品900447加入购物车。

进入网上商店

DEHNcord L 2P 275 SO IP

Zweipoliger Ableiter für alle Installationssysteme; kompakte Abmessungen. Schutzart IP 65. Mit Abschaltfunktion im Fehlerfall.

1 产品

货号 900448 DCOR L 2P 275 SO IP

全球贸易项目代码 4013364293007, 海关HS编码: 85363030, 总重: 139.90 g, 包装单位: 1.00 Stk.


附加信息

CAD文件

Überspannungs-Ableiter DEHNcord L 2P 275 SO IP
Mehrpoliger Überspannungs-Ableiter Typ 2 nach EN 61643-11
mit Leitungen zur Montage im Aussenbereich (Schutzart IP65)
z.B. an Kabelübergangskästen.
Möglichkeit zur Abschaltung der Leuchte im Falle eine Defekts
sowie zusätzlich integrierte optische Defektanzeige
für Versorgungsspannung
Mit Befestigungslasche
Höchste Dauerspannung: 275 V ac
Schutzpegel: <= 1,5 kV
Nennableitstoßstrom (8/20): 5 kA
Gesamtableitstoßstrom (8/20): 20 kA
Folgestromlöschfähigkeit [N-PE]: 100 A eff
Max. netzseitiger Überstromschutz: 16 A gG
Max. Laststrom AC: 10 A
Energetische Koordination nach DIN EN 62305-4
mit Ableitern der Red/Line-Familie

Fabrikat: DEHN
Typ: DCOR L 2P 275 SO IP
Art.-Nr.: 900448
oder gleichwertig.

认证

技术参数

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 2 / Class II
Höchste Dauerspannung AC [L-N] (U_C )	275 V (50 / 60 Hz)
Nennableitstoßstrom (8/20 µs) (I_n )	5 kA
Max. Ableitstoßstrom (8/20 µs) (I_max )	10 kA
Schutzpegel [L-N] (U_P )	≤ 1,5 kV
Schutzpegel [N-PE] (U_P )	≤ 1,5 kV
Max. netzseitiger Überstromschutz	B 16 A

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 2 / Class II
Energetisch koordinierte Schutzwirkung zum Endgerät (≤ 10 m)	Typ 2 + Typ 3
Nennspannung AC (U_N )	230 V (50 / 60 Hz)
Höchste Dauerspannung AC [L-N] (U_C )	275 V (50 / 60 Hz)
Höchste Dauerspannung AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Nennableitstoßstrom (8/20 µs) (I_n )	5 kA
Max. Ableitstoßstrom (8/20 µs) (I_max )	10 kA
Schutzpegel [L-N] (U_P )	≤ 1,5 kV
Schutzpegel [L-N] bei 3 kA (U_P )	≤ 1 kV
Schutzpegel [L-N] bei 1,5 kA (U_P )	≤ 0,85 kV
Schutzpegel [N-PE] (U_P )	≤ 1,5 kV
Folgestromlöschfähigkeit [N-PE] (I_fi )	100 A_eff
Ansprechzeit [L-N] (t_A )	≤ 25 ns
Ansprechzeit [L/N-PE] (t_A )	≤ 100 ns
Max. Laststrom AC (I_L )	10 A
Max. netzseitiger Überstromschutz	B 16 A
Kurzschlussfestigkeit bei netzseitigem Überstromschutz (I_SCCR )	1 kA_eff
Kurzschlussfestigkeit bei netzseitigem Überstromschutz mit 16 A gG (I_SCCR )	6 kA_eff
TOV-Spannung [L-N] (U_T) – Charakteristik	335 V / 5 sec. – Festigkeit
TOV-Spannung [L-N] (U_T) – Charakteristik	440 V / 120 min. – sicherer Ausfall
TOV-Spannung [N-PE] (U_T) – Charakteristik	1200 V / 200 ms. – sicherer Ausfall
Defektanzeige	rot
Unterbrechung Laststromkreis im Fehlerfall	ja
Anzahl der Ports	1
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Anschlussleitung	1,5 mm², Länge ca. 230 mm
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-2
Schutzart im eingebauten Zustand	IP 65
Zusätzliche Tests	---------------------------------
– Summenableitstoßstrom (I_sum )	20 kA
Erweiterte technische Daten:	---------------------------------
– Kombinierter Stoß (U_OC )	10 kV

.产品已加入收藏夹。

进入收藏夹

商品900448加入购物车。

进入网上商店

DEHNcord R 3P

Überspannungs-Ableiter für elektrische Raffstores; kompakte Abmessungen.

1 产品

货号 900449 DCOR R 3P 275

全球贸易项目代码 4013364320031, 海关HS编码: 85363030, 总重: 151.00 g, 包装单位: 1.00 Stk.


附加信息

CAD文件

Überspannungs-Ableiter DEHNcord R 3P 275
Mehrpoliger Überspannungs-Ableiter Typ 2 nach EN 61643-11
zur Montage im Aussenbereich (Schutzart IP54) zum Schutz
von elektrischen Sonnen-/Sichtschutz bzw. Raffstores
Unterbrechung des Laststromkreises im Fehlerfall
für den Abwärtsbetrieb
Akustische Defektmeldung für beide Schutzpfade
Höchste Dauerspannung: 275 V ac
Schutzpegel: <= 1,5 kV
Nennableitstoßstrom (8/20): 2,5 kA
Gesamtableitstoßstrom (8/20) [L+N-PE]: 15 kA
Folgestromlöschfähigkeit [N-PE]: 100 A eff
Nennlaststrom AC: 10 A
Energetische Koordination nach DIN EN 62305-4
mit Ableitern der Red/Line-Familie

Fabrikat: DEHN
Typ: DCOR R 3P 275
Art.-Nr.: 900449
oder gleichwertig.

认证

技术参数

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 2 / Class II
Höchste Dauerspannung AC [L-N] (U_C )	275 V (50 / 60 Hz)
Nennableitstoßstrom (8/20 µs) (I_n )	2,5 kA
Max. Ableitstoßstrom (8/20 µs) (I_max )	5 kA
Schutzpegel [L-N] (U_P )	≤ 1,5 kV
Steckverbindung	Hirschmann STAK 3 / STAS 3

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 2 / Class II
Energetisch koordinierte Schutzwirkung zum Endgerät (≤ 10 m)	Typ 2 + Typ 3
Nennspannung AC (U_N )	230 V (50 / 60 Hz)
Höchste Dauerspannung AC [L-N] (U_C )	275 V (50 / 60 Hz)
Höchste Dauerspannung AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Nennlaststrom AC (I_L )	10 A
Nennableitstoßstrom (8/20 µs) (I_n )	2,5 kA
Max. Ableitstoßstrom (8/20 µs) (I_max )	5 kA
Gesamtableitstoßstrom (8/20 µs) [L+N-PE] (I_total )	15 kA
Schutzpegel [L-N] (U_P )	≤ 1,5 kV
Folgestromlöschfähigkeit [N-PE] (I_fi )	100 A_eff
Ansprechzeit [L-N] (t_A )	≤ 25 ns
Ansprechzeit [L/N-PE] (t_A )	≤ 100 ns
Kurzschlussfestigkeit bei netzseitigem Überstromschutz (I_SCCR )	1 kA_eff
TOV-Spannung [L-N] (U_T) – Charakteristik	335 V / 5 sec. – Festigkeit
TOV-Spannung [L-N] (U_T) – Charakteristik	440 V / 120 min. – sicherer Ausfall
TOV-Spannung [N-PE] (U_T) – Charakteristik	1200 V / 200 ms. – sicherer Ausfall
Akustische Defektmeldung	ja
Unterbrechung Laststromkreis im Fehlerfall	ja für Abwärtsbetrieb
Anzahl der Ports	1
Steckverbindung	Hirschmann STAK 3 / STAS 3
Betriebstemperaturbereich (T_U )	-20 °C ... +70 °C
Schutzart im eingebauten Zustand	IP 54

.产品已加入收藏夹。

进入收藏夹

商品900449加入购物车。

进入网上商店

DEHNcord

详情

DEHNcord 3P TT 275 FM

货号 900439 DCOR 3P TT 275 FM

900439.stp 您没有下载权限900439.stp

900439.igs 您没有下载权限900439.igs

900439.jt 您没有下载权限900439.jt

900439.dwg 您没有下载权限900439.dwg

900439m_D.dxf 您没有下载权限900439m_D.dxf

900439_eplan.zip 您没有下载权限900439_eplan.zip

DEHN.900439.wspak 您没有下载权限DEHN.900439.wspak

.产品已加入收藏夹。

商品900439加入购物车。

DEHNcord 1P 275 D FM

货号 900438 DCOR 1P 275 D FM

900439.stp 您没有下载权限900439.stp

900439.igs 您没有下载权限900439.igs

900439.jt 您没有下载权限900439.jt

900439.dwg 您没有下载权限900439.dwg

900439m_D.dxf 您没有下载权限900439m_D.dxf

900439_eplan.zip 您没有下载权限900439_eplan.zip

DEHN.900439.wspak 您没有下载权限DEHN.900439.wspak

.产品已加入收藏夹。

商品900438加入购物车。

DEHNcord L 2P

货号 900430 DCOR L 2P 275

900430.stp 您没有下载权限900430.stp

900430.igs 您没有下载权限900430.igs

900430.jt 您没有下载权限900430.jt

900430.dwg 您没有下载权限900430.dwg

900430m.dxf 您没有下载权限900430m.dxf

DEHN.900430.edz 您没有下载权限DEHN.900430.edz

DEHN.900430.wspak 您没有下载权限DEHN.900430.wspak

.产品已加入收藏夹。

商品900430加入购物车。

货号 900432 DCOR L 2P 320

900430.stp 您没有下载权限900430.stp

900430.igs 您没有下载权限900430.igs

900430.jt 您没有下载权限900430.jt

900430.dwg 您没有下载权限900430.dwg

900430m.dxf 您没有下载权限900430m.dxf

DEHN.900432.edz 您没有下载权限DEHN.900432.edz

DEHN.900432.wspak 您没有下载权限DEHN.900432.wspak

.产品已加入收藏夹。

商品900432加入购物车。

DEHNcord L 1P

货号 900431 DCOR L 1P 275

900431.stp 您没有下载权限900431.stp

900431.igs 您没有下载权限900431.igs

900431.jt 您没有下载权限900431.jt

900431.dwg 您没有下载权限900431.dwg

900431m.dxf 您没有下载权限900431m.dxf

DEHN.900431.edz 您没有下载权限DEHN.900431.edz

DEHN.900431.wspak 您没有下载权限DEHN.900431.wspak

.产品已加入收藏夹。

商品900431加入购物车。

货号 900433 DCOR L 1P 320

900431.stp 您没有下载权限900431.stp

900431.igs 您没有下载权限900431.igs

900431.jt 您没有下载权限900431.jt

900431.dwg 您没有下载权限900431.dwg

900431m.dxf 您没有下载权限900431m.dxf

DEHN.900433.edz 您没有下载权限DEHN.900433.edz

DEHN.900433.wspak 您没有下载权限DEHN.900433.wspak

.产品已加入收藏夹。

商品900433加入购物车。

DEHNcord L 2P SN1864

货号 999906 DCOR L 2P SN1864

999906.stp 您没有下载权限999906.stp

999906.igs 您没有下载权限999906.igs

999906.jt 您没有下载权限999906.jt

999906.dwg 您没有下载权限999906.dwg

999906m_D.dxf 您没有下载权限999906m_D.dxf

DEHN.999906.edz 您没有下载权限DEHN.999906.edz

DEHN.999906.wspak 您没有下载权限DEHN.999906.wspak

.产品已加入收藏夹。

商品999906加入购物车。

DEHNcord L 2P SN1860

货号 999937 DCOR L 2P SN1860

999937.stp 您没有下载权限999937.stp
