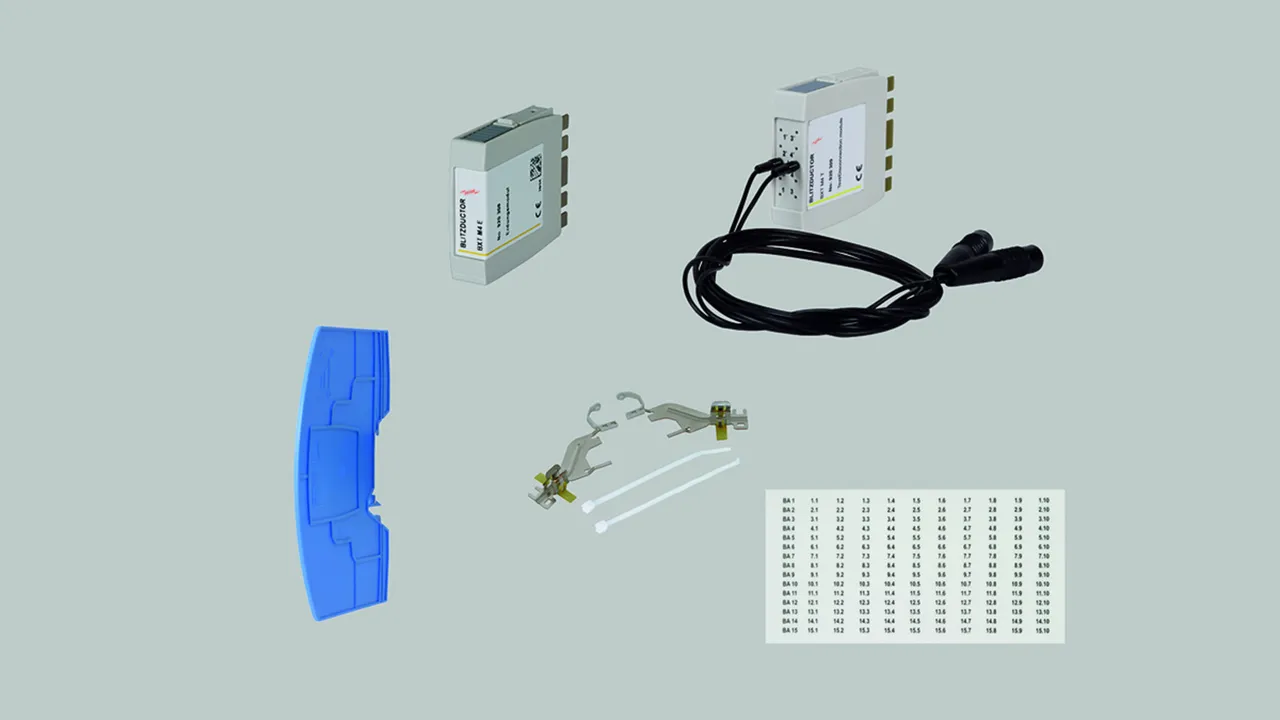

Zubehör BLITZDUCTOR SP/XT/XTU

Erdungsmodul

Gesteckt verbindet das Erdungsmodul alle am BLITZDUCTOR SP/XT/XTU-Basisteil angeschlossenen Adern mit dem Potentialausgleich. Es dient der direkten Erdung von Kabeladern, die noch nicht benutzt werden, jedoch schon am Basisteil angeschlossen sind.

1 产品

货号 920308 BXT M4 E

全球贸易项目代码 4013364109209, 海关HS编码: 85369010, 总重: 29.00 g, 包装单位: 1.00 Stk.

前代产品


附加信息

Erdungsmodul BLITZDUCTOR SP/XT/XTU-Basisteil BXT M4 E
Steckmodul zur direkten Erdung
der am BLITZDUCTOR XT Basisteil
angeschlossenen Adern.

Fabrikat: DEHN
Typ: BXT M4 E
Art.-Nr.: 920308
oder gleichwertig.

认证



技术参数

D1 Blitzstoßstrom (10/350 µs) gesamt (Iimp ) 10 kA
Einsteckbar in Basisteil

.产品已加入收藏夹。

进入收藏夹

商品920308加入购物车。

进入网上商店

Prüf- / Trennmodul

Gesteckt unterbricht das Prüf- / Trennmodul den Leitungszug der am BLITZDUCTOR SP/XT/XTU-Basisteil angeschlossenen Adern und führt diese auf eine Prüfbuchse an der Frontseite des Moduls. Dadurch ist es möglich, Messungen in der Anlage durchzuführen, ohne die Adern vom Basisteil zu lösen.

1 产品

货号 920309 BXT M4 T

全球贸易项目代码 4013364109193, 海关HS编码: 85369010, 总重: 24.60 g, 包装单位: 1.00 Stk.

前代产品


附加信息

Prüf- / Trennmodul BLITZDUCTOR SP/XT/XTU-Basisteil BXT M4 T
Steckmodul als Trennstelle für
die Leitungsüberprüfung ohne
Abklemmen der Anschlussadern,
einsteckbar in das
BLITZDUCTOR XT Basisteil.
Zubehör: 2 Messleitungen 1 m, Schutzbeutel

Fabrikat: DEHN
Typ: BXT M4 T
Art.-Nr.: 920309
oder gleichwertig.

认证



技术参数

Höchste Dauerspannung DC (UC ) 180 V
Nennstrom bei 80 °C (IL ) 1,0 A
Durchgangswiderstand 0,1 Ohm
Einsteckbar in Basisteil
Prüfbuchsen vergoldet, 1 mm
Zubehör 2 Messleitungen 1 m, Schutzbeutel

.产品已加入收藏夹。

进入收藏夹

商品920309加入购物车。

进入网上商店

Bezeichnungssystem BA1-BA15

2x 165 Klebeetiketten zum Kennzeichnen der Busadresse für Überwachungsgeräte DRC MCM XT (BA1 bis BA15) und der laufenden Nummer für die zugeordneten BXT-Module, (1.1-1.10 bis 15.1-15.10).

1 产品

货号 920398 BS BA1 BA15 BXT

全球贸易项目代码 4013364126572, 海关HS编码: 39199080, 总重: 5.60 g/PAK, 包装单位: 1.00 PAK


附加信息

Bezeichnungssystem BA1-BA15
Transparente Klebeetiketten
bedruckt mit den Bezeichnungen
BA1 (1.1-1.10) bis BA15 (15.1-15.10)
zur vereinfachten Kennzeichnung
der Überwachungsgeräte DRC MCM XT
und der Blitzductor XT Module oder
Basisteile
transparent, permanent klebend,
abriebfest

Fabrikat: DEHN
Typ: BS BA1 BA15 BXT
Art.-Nr.: 920398
oder gleichwertig.



技术参数

Abmessungen (b x h) 13 x 7 mm

.产品已加入收藏夹。

进入收藏夹

商品920398加入购物车。

进入网上商店

EMV-Federklemmen

Zwei Federklemmen für die geschützte und ungeschützte Seite eines BLITZDUCTOR SP/XT/XTU zur dauerhaften, niederimpedanten Schirmkontaktierung einer geschirmten Signalleitung. Mit steckbarer Isolierkappe für die indirekte Schirmerdung (nur BXT), mit Kabelbindern und Isolierstreifen. Einsetzbar für die Typen BXT(U) ML2 ...S ... / BSP M2 ... (nur direkte Schirmerdung).

1 产品

货号 920395 SAK BXT LR

全球贸易项目代码 4013364118157, 海关HS编码: 85369095, 总重: 12.00 g/PAK, 包装单位: 1.00 PAK

前代产品


附加信息

EMV-Federklemmen SAK BXT LR
2 Federklemmen für die dauerhafte,
niederimpedante Schirmkontaktierung
der geschützten und ungeschützten Seite
eines BLITZDUCTOR XT.
Mit integrierter Anschlusskodierung
für direkte oder indirekte Schirmerdung,
mit Kabelbindern und Isolierkappe.
Klemmbereich: 3-10 mm
Zubehör: Isolierkappen, Kabelbinder, Isolierstreifen

Fabrikat: DEHN
Typ: SAK BXT LR
Art.-Nr.: 920395
oder gleichwertig.

认证



技术参数

D1 Blitzstoßstrom (10/350 µs) 5 kA
Einsteckbar in Klemmanschluss BXT BAS / BSP BAS 4
Zubehör Isolierkappen, Kabelbinder, Isolierstreifen

.产品已加入收藏夹。

进入收藏夹

商品920395加入购物车。

进入网上商店

Trennwand

Beim Einsatz der Überspannungsschutzgeräte BLITZDUCTOR XT Ex (i) in eigensicheren Stromkreisen sind besondere Einbaubedingungen zu berücksichtigen.
So muss nach EN 60079-11; 2007 (VDE 0170-7) zwischen eigensicheren und nicht eigensicheren Stromkreisen (Anschlussteilen z. B. Anschlussklemmen) ein Mindestabstand (Fadenmaß) von ≥ 50 mm eingehalten werden!
Unter Verwendung der Ex i-Trennwand TW DRC MCM EX wird dieses Fadenmaß auch bei direkter Aneinanderreihung der Geräte eingehalten.
Besonders einsetzbar in Verbindung mit dem DRC MCM XT für die zustandsorientierte Überwachung von BXT-Modulen. (1 Pack = 2 Stück)

1 产品

货号 910697 TW DRC MCM EX

全球贸易项目代码 4013364123717, 海关HS编码: 39269097, 总重: 31.00 g/PAK, 包装单位: 1.00 PAK


附加信息

Trennwand TW DRC MCM EX
Ex(i)- Trennwand
zur Berücksichtigung des
Mindestabstandes (Fadenmaß) von
min. 50 mm bei Anschlußteilen in
eigensicheren und nicht-eigensicheren
Stromkreisen gemäß EN 60079-11.
Für Hutschiene 7 mm und 35 mm.
Polyamid PA 6.6, blau

Fabrikat: DEHN
Typ: TW DRC MCM EX
Art.-Nr.: 910697
oder gleichwertig.



技术参数

Montage auf 35 mm Hutschiene nach EN 60715
