ITAK Ex (i)

Anschlussfertige Einheit
Eingebauter Ableiter geprüft nach ATEX und FISCO
Geeignet für den Schutz von Ex (i) Messkreisen

ITAK EXI BXT

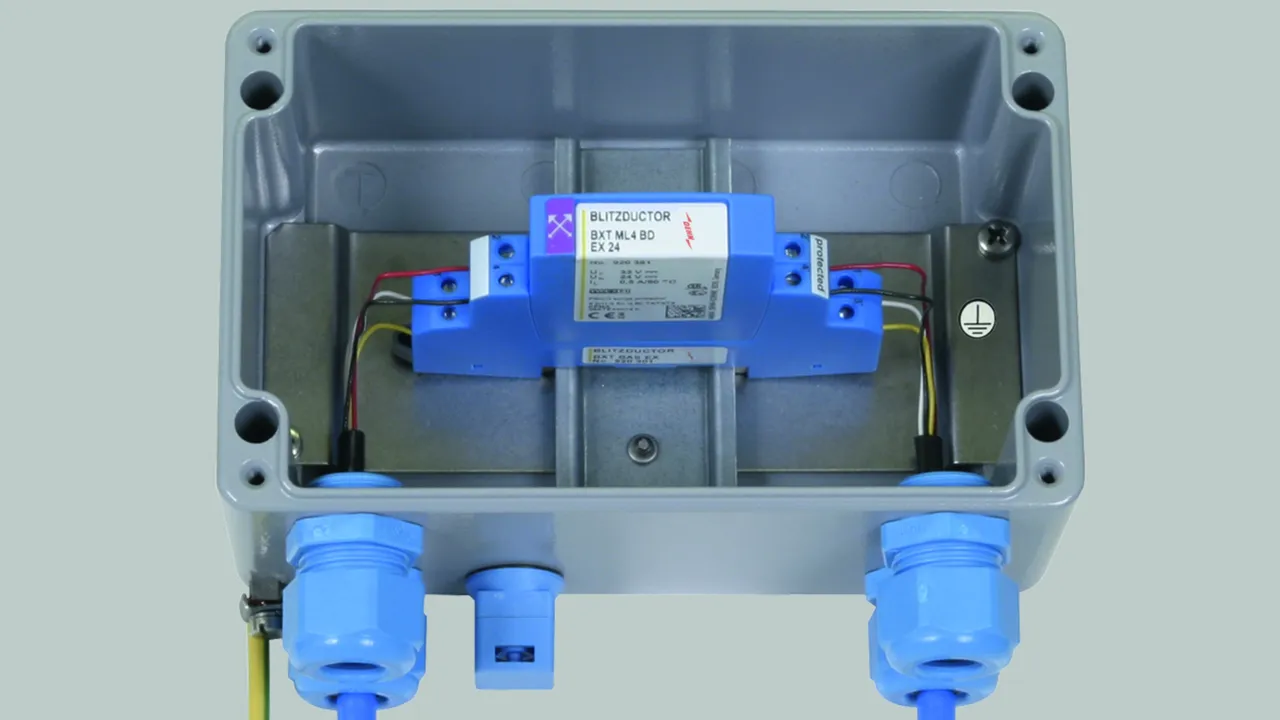

Anschlussfertige Überspannungs-Ableitereinheit BXT ML4 BD EX 24 und BXT BAS EX komplett montiert im Anschlusskasten für eigensichere Messkreise. Erfüllt Anforderungen nach FISCO.

1 产品

货号 989408 ITAK EXI BXT 24

全球贸易项目代码 4013364120396, 海关HS编码: 85371098, 总重: 1.00 kg, 包装单位: 1.00 Stk.


附加信息

CAD文件

Anschlussfertige Überspannungs-Ableitereinheit ITAK EXI BXT 24
Informationstechnik-Anschaltkasten
mit integriertem Überspannungs-
Ableiter der Ableiterklasse Type 2 / P1
zum Schutz von eigensicheren
Messkreisen für 2DA.
Geeignet für die Installation
in Ex-Zone 1 oder 2.
Max. Eingangsspannung nach EN 60079-11: 30 V
Max. Eingangsstrom nach EN 60079-11: 0,5 A
Nennableitstoßstrom (8/20 µs) gesamt: 20 kA

Fabrikat: DEHN
Typ: ITAK EXI BXT 24
Art.-Nr.: 989408
oder gleichwertig.

技术参数

Ableiterklasse	T
Höchste Dauerspannung DC (U_C )	33 V
Max. Eingangsstrom nach EN 60079-11 (I_i )	0,5 A
Nennableitstoßstrom (8/20 µs) gesamt (I_n )	20 kA
Grenzfrequenz Ad-Ad (f_G )	7,7 MHz
Schutzart	IP 65
Zulassungen eingebauter BXT	CSA, ATEX, IECEx, CSA & USA Hazloc, SIL

Ableiterklasse	T
Ableiterüberwachung	LifeCheck
Nennspannung (U_N )	24 V
Höchste Dauerspannung DC (U_C )	33 V
Max. Eingangsspannung nach EN 60079-11 (U_i )	30 V
Max. Eingangsstrom nach EN 60079-11 (I_i )	0,5 A
Nennableitstoßstrom (8/20 µs) gesamt (I_n )	20 kA
Nennableitstoßstrom (8/20 µs) pro Ader (I_n )	5 kA
Schutzpegel Ad-Ad bei I_nC2 (U_P )	≤ 52 V
Schutzpegel Ad-PG bei I_nC2 (U_P )	≤ 1400 V
Schutzpegel Ad-Ad bei 1 kV/µs C3 (U_P )	≤ 45 V
Schutzpegel Ad-PG bei 1 kV/µs C3 (U_P )	≤ 1100 V
Serienimpedanz pro Ader	1,0 Ohm
Grenzfrequenz Ad-Ad (f_G )	7,7 MHz
Kapazität Ad-Ad (C)	0,8 nF
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Schutzart	IP 65
Montage auf	Wand in Ex-Zone 1, 2
Anschluss Eingang / Ausgang	Kabelverschraubung M20 x 1,5
Anschlussquerschnitt eindrähtig	0,08-4 mm²
Anschlussquerschnitt feindrähtig	0,08-2,5 mm²
Anschlussquerschnitt Potentialausgleich	4 mm²
Anzugsdrehmoment (Anschlussklemmen)	0,4 Nm
Erdung über	Schraubklemme an Gehäusewand
Gehäusewerkstoff	Aluminium, Farbe grau
Prüfnormen eingebauter BXT	IEC 61643-21 / EN 61643-21
Zulassungen eingebauter BXT	CSA, ATEX, IECEx, CSA & USA Hazloc, SIL
