HVI power Leitung

Hochspannungsfeste isolierte Ableitung zum Einhalten des Trennungsabstandes zu elektrisch leitenden Teilen nach DIN EN 62305-3 (VDE 0185-305-3).

Einsetzbar bis zu einem äquivalenten Trennungsabstand s ≤ 90 cm (in Luft) oder s ≤ 180 cm (fester Baustoff).

Bei einer Ableitung können somit je nach Schutzklasse des Blitzschutzsystems (LPS) folgende maximale Leitungslängen realisiert werden:
LPS I max. 11,25 m
LPS II max. 15,0 m
LPS III/IV max. 22,50 m

Die HVI power long Leitung erfüllt die Anforderung entsprechend DIN IEC/TS 62561-8 (VDE V 0185-561-8).
Die Verarbeitungstemperatur -5 bis +40 °C und der Dauertemperaturbereich (bei fester Verlegung) von -30 bis +70 °C sind zu beachten.

HVI power Leitung (vorkonfektioniert Rohrinnenverlegung)

Mit einem Kopfstück und einem Anschlusselement (lose beigefügt).
Mindestbestelllänge 6 m, Leitungslänge bei Bestellung angeben (0,5 m Schritte).

1 产品

货号 819160 HVI P RIV 90 27 L6M SW

全球贸易项目代码 4013364152298, 海关HS编码: 85446010, 总重: 5.47 kg, 包装单位: 1.00 Stk.


附加信息

HVI power Leitung (vorkonfektioniert Rohrinnenverlegung)
HVI power Leitung
hochspannungsfeste isolierte Ableitung
zum Einhalten des Trennungsabstandes
zu elektrisch leitenden Teilen
nach DIN EN 62305-3 (VDE 0185-305-3)
Äquivalenter Trennungsabstand s =< 90 cm (in Luft)
oder s =< 180 cm (fester Baustoff).
HVI power-Leitung mit einem vorkonfektionierten Kopfstück
und einem Anschlusselement lose beigefügt.
witterungsbeständig und UV-stabilisiert
Werkstoff Leiter: Cu
Werkstoff Isolierung: PE
Werkstoff Mantel: PE
Durchmesser Ø Leitung: 27 mm
Normenbezug: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabrikat: DEHN
Typ: HVI P RIV 90 27 L6M SW
Art.-Nr.: 819160
oder gleichwertig.

认证



技术参数

Werkstoff Leiter Cu
Werkstoff Isolierung PE
Werkstoff Mantel PE
Farbe Leitung schwarz ●
Durchmesser Ø Leitung 27 mm
Mindestbestelllänge 6 m
Max. Bestelllänge 35 m
Normenbezug DIN IEC/TS 62561-8 (VDE V 0185-561-8)

.产品已加入收藏夹。

进入收藏夹

商品819160加入购物车。

进入网上商店

HVI power Leitung (vorkonfektioniert Rohraußenverlegung) für HVI power Stützrohr GFK / Al

HVI power Leitung vorkonfektioniert für Rohraußenverlegung mit einem Kopfstück und einem Anschlusselement (lose beigefügt).
Anschlussset der HVI power Leitung an HVI power Stützrohren GFK / Al bestehnd aus Gewindestifte, Anschlussteil, Schrumpfschlauch und Befestigungsring mit einem geschlitzen Leitungshalter (Ø27 mm) für den Endverschluss (inkl. Kabelbinder).
Mindestbestelllänge 6 m, Leitungslänge bei Bestellung angeben (0,5 m Schritte).

1 产品

货号 819165 HVI P RAV 90 27 L6M SW

全球贸易项目代码 4013364272224, 海关HS编码: 85446010, 总重: 6.28 kg, 包装单位: 1.00 Stk.


附加信息

HVI power Leitung (vorkonfektioniert Rohraußenverlegung)
HVI power Leitung
hochspannungsfeste isolierte Ableitung
zum Einhalten des Trennungsabstandes
zu elektrisch leitenden Teilen
nach DIN EN 62305-3 (VDE 0185-305-3)
Äquivalenter Trennungsabstand s =< 90 cm (in Luft)
oder s =< 180 cm (fester Baustoff).
HVI power Leitung mit einem vorkonfektionierten Kopfstück
und einem Anschlusselement lose beigefügt.
witterungsbeständig und UV-stabilisiert
Werkstoff Leiter: Cu
Werkstoff Isolierung: PE
Werkstoff Mantel: PE
Durchmesser Ø Leitung: 27 mm
Normenbezug: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabrikat: DEHN
Typ: HVI P RAV 90 27 L6M SW
Art.-Nr.: 819165
oder gleichwertig.

认证



技术参数

Werkstoff Leiter Cu
Werkstoff Isolierung PE
Werkstoff Mantel PE
Farbe Leitung schwarz ●
Durchmesser Ø Leitung 27 mm
Mindestbestelllänge 6 m
Max. Bestelllänge 35 m
Normenbezug DIN IEC/TS 62561-8 (VDE V 0185-561-8)

.产品已加入收藏夹。

进入收藏夹

商品819165加入购物车。

进入网上商店

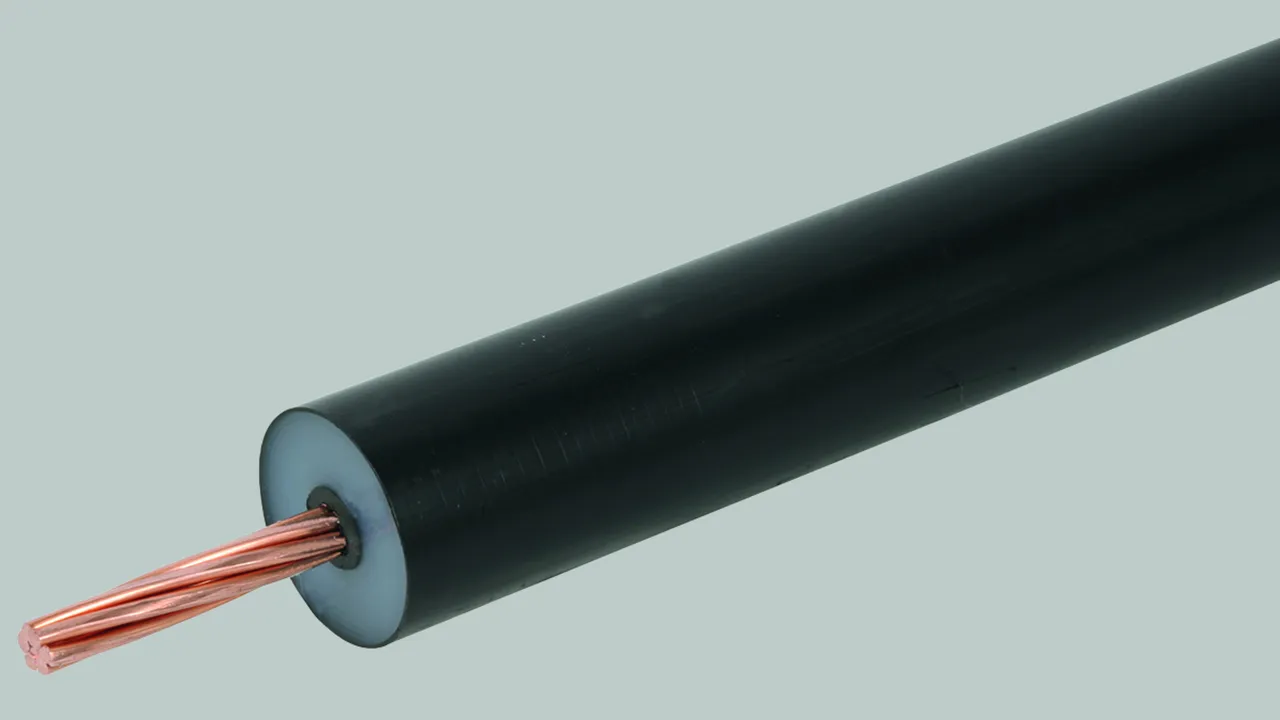

HVI power long Leitung (Trommelware)

Die HVI power long Leitung für die Konfektionierung vor Ort wird mit einer Länge von 100 m auf einer Einwegtrommel aus Sperrholz (Durchmesser ca. 900 mm, Breite ca. 485 mm) inkl. einem Innensechskantschlüssel geliefert.

1 产品

货号 819137 HVI P LO 90 27 L100M SW

全球贸易项目代码 4013364152625, 海关HS编码: 85446010, 总重: 854.00 g/m, 包装单位: 100.00 m


附加信息

HVI®power long-Leitung (Trommelware)
HVI®power-Leitung
hochspannungsfeste isolierte Ableitung
zum Einhalten des Trennungsabstandes
zu elektrisch leitenden Teilen
nach DIN EN 62305-3 (VDE 0185-305-3)
Äquivalenter Trennungsabstand s =< 90 cm (in Luft)
oder s =< 180 cm (fester Baustoff).
witterungsbeständig und UV-stabilisiert
Werkstoff Leiter: Cu
Werkstoff Isolierung: PE
Werkstoff Mantel: PE
Durchmesser Ø Leitung: 27 mm
Normenbezug: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabrikat: DEHN
Typ: HVI P LO 90 27 L100M SW
Art.-Nr.: 819137
oder gleichwertig.

认证



技术参数

Werkstoff Leiter Cu
Werkstoff Isolierung PE
Werkstoff Mantel PE
Farbe Leitung schwarz ●
Durchmesser Ø Leitung 27 mm
Normenbezug DIN IEC/TS 62561-8 (VDE V 0185-561-8)

.产品已加入收藏夹。

进入收藏夹

商品819137加入购物车。

进入网上商店

HVI power long Leitung (abgelängt)

HVI power long Leitung abgelängt für die Konfektionierung vor Ort. Die Leitung wird bei Art.-Nr. 819 163 als Bund und bei Art.-Nr. 819 161 als Trommelware geliefert.
Leitungslänge bei Bestellung angeben (0,5 m Schritte).

2 产品

货号 819163 HVI P LO 90 27 L6...35M SW

全球贸易项目代码 4013364280199, 海关HS编码: 85446010, 总重: 5.65 kg, 包装单位: 1.00 Stk.


附加信息

HVI power long Leitung (abgelängt) Farbe schwarz
HVI power Leitung
hochspannungsfeste isolierte Ableitung
zum Einhalten des Trennungsabstandes
zu elektrisch leitenden Teilen
nach DIN EN 62305-3 (VDE 0185-305-3)
Äquivalenter Trennungsabstand s =< 90 cm (in Luft)
oder s =< 180 cm (fester Baustoff).
witterungsbeständig und UV-stabilisiert
Leitung abgelängt 6,0 - 35,0 m
Werkstoff Leiter: Cu
Werkstoff Isolierung: PE
Werkstoff Mantel: PE
Durchmesser Ø Leitung: 27 mm
Normenbezug: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabrikat: DEHN
Typ: HVI P LO 90 27 L6...35M SW
Art.-Nr.: 819163
oder gleichwertig.

认证



技术参数

Werkstoff Leiter Cu
Werkstoff Isolierung PE
Werkstoff Mantel PE
Farbe Leitung schwarz ●
Durchmesser Ø Leitung 27 mm
Mindestbestelllänge 6 m
Max. Bestelllänge 35 m
Normenbezug DIN IEC/TS 62561-8 (VDE V 0185-561-8)

.产品已加入收藏夹。

进入收藏夹

商品819163加入购物车。

进入网上商店

货号 819161 HVI P LO 90 27 L36...80M SW

全球贸易项目代码 4013364281646, 海关HS编码: 85446010, 总重: 35.40 kg, 包装单位: 1.00 Stk.


附加信息

HVI power long Leitung (abgelängt) Farbe schwarz
HVI power Leitung
hochspannungsfeste isolierte Ableitung
zum Einhalten des Trennungsabstandes
zu elektrisch leitenden Teilen
nach DIN EN 62305-3 (VDE 0185-305-3)
Äquivalenter Trennungsabstand s =< 90 cm (in Luft)
oder s =< 180 cm (fester Baustoff).
witterungsbeständig und UV-stabilisiert
Leitung abgelängt 36,0 - 80,0 m
Werkstoff Leiter: Cu
Werkstoff Isolierung: PE
Werkstoff Mantel: PE
Durchmesser Ø Leitung: 27 mm
Normenbezug: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabrikat: DEHN
Typ: HVI P LO 90 27 L36...80M SW
Art.-Nr.: 819161
oder gleichwertig.

认证



技术参数

Werkstoff Leiter Cu
Werkstoff Isolierung PE
Werkstoff Mantel PE
Farbe Leitung schwarz ●
Durchmesser Ø Leitung 27 mm
Mindestbestelllänge 36 m
Max. Bestelllänge 80 m
Normenbezug DIN IEC/TS 62561-8 (VDE V 0185-561-8)

.产品已加入收藏夹。

进入收藏夹

商品819161加入购物车。

进入网上商店
