FS / USD

Überspannungs-Ableiter in SUB-D-Anschlusstechnik zum leichten Nachrüsten
9-poliger Standardanschluss
Standard Profibus-DP

详情

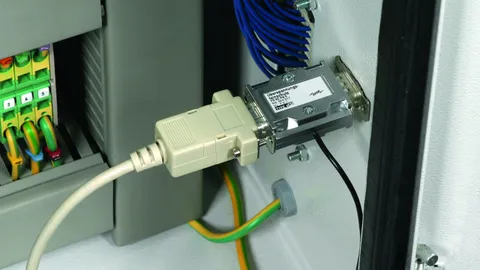

Direkter Geräteanschluss für optimale Schutzwirkung.

lorem ipsum — Direkter Geräteanschluss für optimale Schutzwirkung.

SUB-D-Steckanschluss für einfache Montage.

FS 9E PB

Überspannungs-Ableiter für Profibus-DP. Ausführung mit SUB-D 9-polig, Pin 6 ohne Schutz durchgeführt für Programmierschnittstelle.

1 产品

货号 924017 FS 9E PB 6

全球贸易项目代码 4013364045934, 海关HS编码: 85363010, 总重: 38.40 g, 包装单位: 1.00 Stk.


附加信息

Überspannungs-Ableiter für Profibus-DP FS 9E PB 6
Überspannungs-Ableiter-Schutzklemme
der Ableiterklasse Type 4 / P1
FS, geprüft nach EN 61643-21
zum Schutz von Datenschnittstellen
Profibus-DP, SINEC L2 bis 12 MBit/s.
Adapterbauweise, Erdung über
angebaute Leitung.
Höchste Dauerspannung DC: 7 V
C1 Nennableitstoßstrom (8/20 µs) Ad-Ad: 0,2 kA
C1 Nennableitstoßstrom (8/20 µs) Ad-SG: 0,2 kA
Belegung: Ad: 3/8, SG: 5, PG: 1, 6: ungeschützt

Fabrikat: DEHN
Typ: FS 9E PB 6
Art.-Nr.: 924017
oder gleichwertig.

认证

技术参数

Ableiterklasse	[
Höchste Dauerspannung DC (U_C )	7 V
C1 Nennableitstoßstrom (8/20 µs) Ad-Ad (I_n )	0,2 kA
C1 Nennableitstoßstrom (8/20 µs) Ad-SG (I_n )	0,2 kA
C1 Nennableitstoßstrom (8/20 µs) SG-PG (I_n )	0,4 kA
Grenzfrequenz (f_G )	90 MHz
Anschluss Eingang / Ausgang	SUB-D 9 Stecker / SUB-D 9 Buchse

Ableiterklasse	[
Nennspannung (U_N )	6 V
Höchste Dauerspannung DC (U_C )	7 V
C1 Nennableitstoßstrom (8/20 µs) Ad-Ad (I_n )	0,2 kA
C1 Nennableitstoßstrom (8/20 µs) Ad-SG (I_n )	0,2 kA
C1 Nennableitstoßstrom (8/20 µs) SG-PG (I_n )	0,4 kA
Schutzpegel Ad-Ad bei I_nC1 (U_P )	≤ 32 V
Schutzpegel Ad-SG bei I_nC1 (U_P )	≤ 32 V
Schutzpegel SG-PG bei I_n C1 (U_P )	≤ 25 V
Schutzpegel Ad-Ad bei 1 kV/µs C3 (U_P )	≤ 25 V
Schutzpegel Ad-SG bei 1 kV/µs C3 (U_P )	≤ 25 V
Schutzpegel SG-PG bei 1 kV/µs C3 (U_P )	≤ 18 V
Grenzfrequenz (f_G )	90 MHz
Kapazität Ad-Ad (C)	25 pF
Kapazität Ad-SG (C)	35 pF
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Schutzart	IP 40
Montage auf	SUB-D (2 Schrauben mit Gewinde 4/40 UNC)
Anschluss Eingang / Ausgang	SUB-D 9 Stecker / SUB-D 9 Buchse
Belegung	Ad: 3/8, SG: 5, PG: 1, 6: ungeschützt
Erdung über	herausgeführte Erdungsleitung 0,75 mm²
Gehäusewerkstoff	Kunststoff, metallisiert
Farbe	silber
Prüfnormen	IEC 61643-21 / EN 61643-21
