Verdrahtungszubehör DK

Ermöglicht den Wechsel der Verdrahtungsebene
Unterstützt eine blitzstromgerechte Installation von Ableiter-Kombinationen

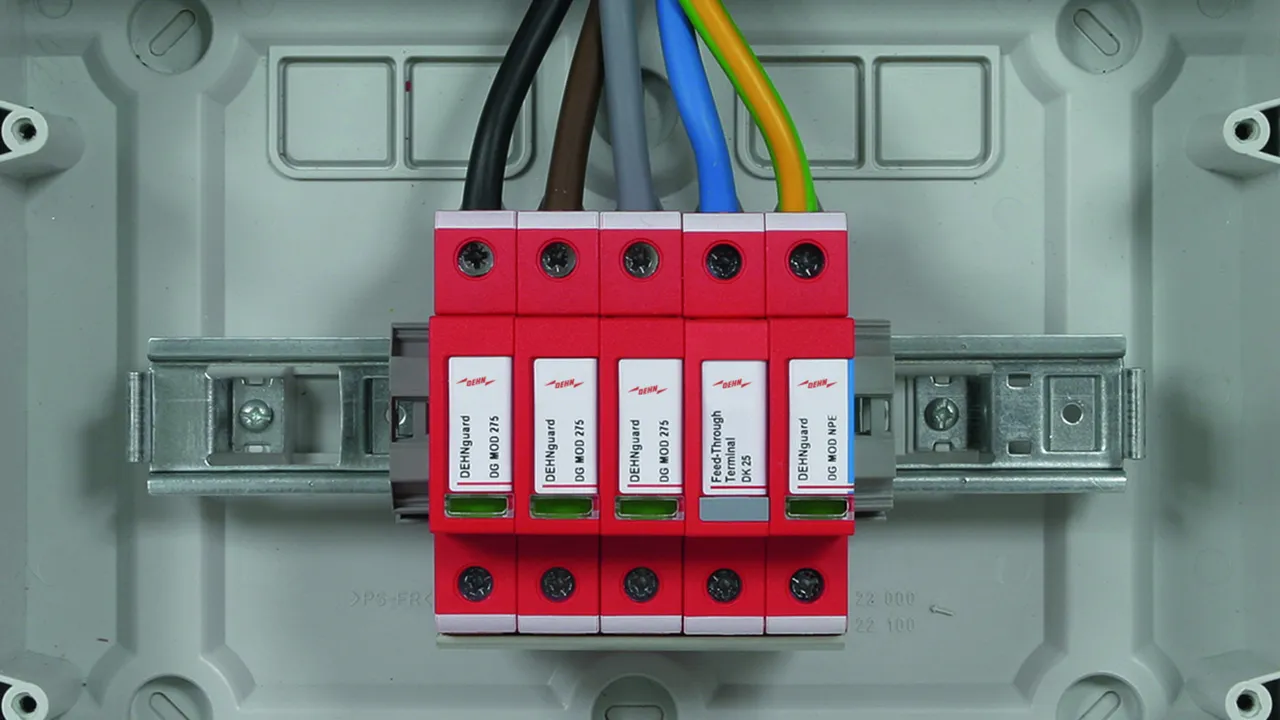

Durchgangsklemme DK 25

Durchgangsklemme zur Kammschienenverdrahtung.

1 产品

货号 952699 DK 25

全球贸易项目代码 4013364127906, 海关HS编码: 85369095, 总重: 113.70 g, 包装单位: 1.00 Stk.

前代产品


附加信息

CAD文件

Durchgangsklemme zur Kammschienenverdrahtung DK 25
Durchgangsklemme zum Wechseln der Verdrahtungsebene
Reiheneinbaugerät Multifunktions-Anschlussklemmen zum
gleichzeitigen Anschluss von Drähten und Kammschienen
blitz-stoßstromgeprüft
Blitzstoßstrom: 100 kA (10/350)
Nennspannung: 500 V ac
Klemmbereich: max. 25 mm2
Einbaumaße: 1 TE, DIN 43880

Fabrikat: DEHN
Typ: DK 25
Art.-Nr.: 952699
oder gleichwertig.

认证

技术参数

Nennspannung AC/DC (U_N )	500 V
Nennlaststrom AC (I_L )	100 A
Blitzstoßstrom (10/350 µs)	100 kA
Anschlussquerschnitt (min.)	1,5 mm² ein- / feindrähtig
Anschlussquerschnitt (max.)	25 mm² mehr- / 16 mm² feindrähtig

Nennspannung AC/DC (U_N )	500 V
Nennlaststrom AC (I_L )	100 A
Prüfstrom nach EN 60947-7-1	100 A
Blitzstoßstrom (10/350 µs)	100 kA
Bemessungsisolationsspannung (U_i )	630 V
Bemessungsstoßspannungsfestigkeit (U_imp )	6 kV
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Anschlussquerschnitt (min.)	1,5 mm² ein- / feindrähtig
Anschlussquerschnitt (max.)	25 mm² mehr- / 16 mm² feindrähtig
Montage auf	35 mm Hutschiene nach EN 60715
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Schutzart	IP 20
Einbaumaße	1 TE, DIN 43880
