DEHNprotector

Überspannungsschutz mit Überwachungseinrichtung und Abtrennvorrichtung
Optische Funktionsanzeige (grün) und optische Defektanzeige (rot)
Erhöhte Sicherheit durch verwechslungssichere Y-Schutzbeschaltung

详情

DPRO 230-Protector

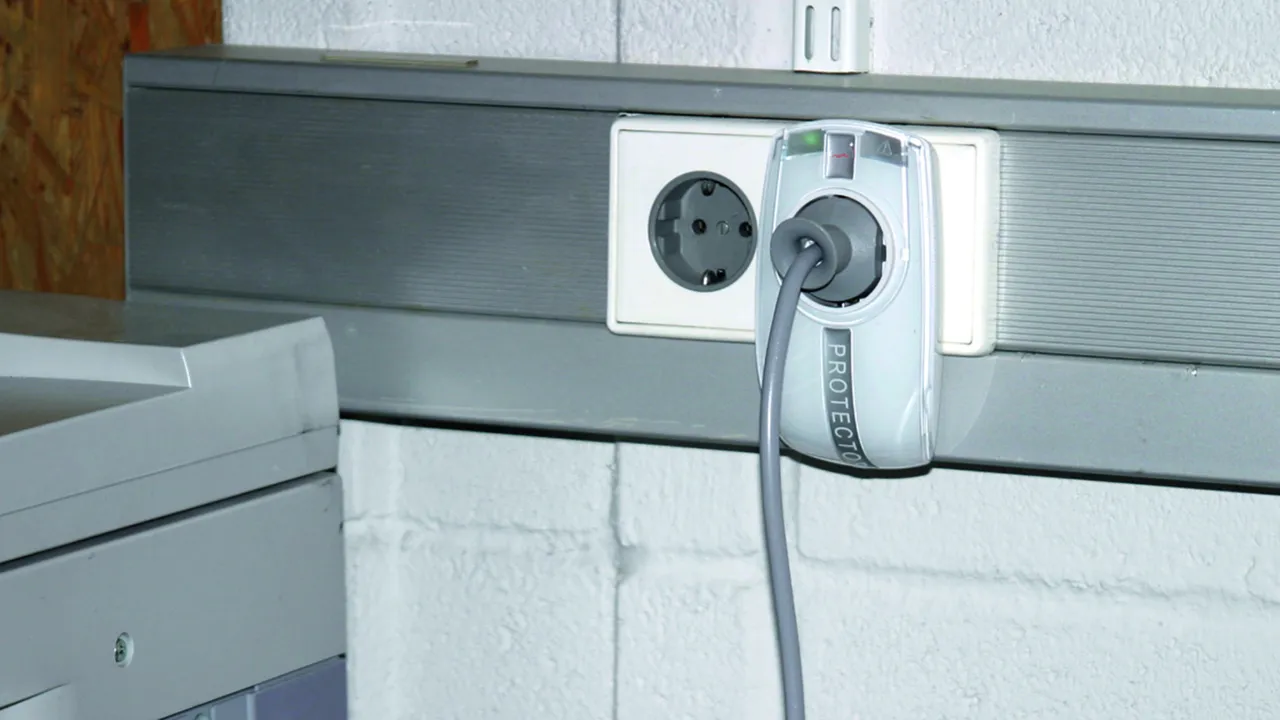

Überspannungsschutz-Adapter mit integrierter Kindersicherung.

1 产品

货号 909230 DPRO 230

全球贸易项目代码 4013364117686, 海关HS编码: 85363010, 总重: 239.00 g, 包装单位: 1.00 Stk.

前代产品


附加信息

Überspannungsschutz-Adapter DEHNprotector 230
Überspannungsschutz-Adapter zum Schutz der Netzversorgung
elektronischer Geräte vor transienten Überspannungen
Ableiter Typ 3 nach EN 61643-11
optische Funktions- und Defektanzeige
Höchste Dauerspannung: 255 V ac
Schutzpegel: <= 1,5 kV
Gesamtableitstoßstrom: 5 kA
Max. netzseitiger Überstromschutz:
16 A gG oder B 16 A
Energetische Koordination nach DIN EN 62305-4
Ableiter der Red/Line-Familie

Fabrikat: DEHN
Typ: DPRO 230
Art.-Nr.: 909230
oder gleichwertig.

认证

技术参数

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 3 / Class III
Höchste Dauerspannung AC (U_C )	255 V (50 / 60 Hz)
Nennableitstoßstrom (8/20 µs) (I_n )	3 kA
Gesamtableitstoßstrom (8/20 µs) [L+N-PE] (I_total )	5 kA
Schutzpegel [L-N] / [L/N-PE] (U_P )	≤ 1350 / ≤ 1500 V
Max. netzseitiger Überstromschutz	B 16 A
Defektanzeige	rotes Licht
Betriebsanzeige	grünes Licht

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 3 / Class III
Nennspannung AC (U_N )	230 V (50 / 60 Hz)
Höchste Dauerspannung AC (U_C )	255 V (50 / 60 Hz)
Nennlaststrom AC (I_L )	16 A
Nennableitstoßstrom (8/20 µs) (I_n )	3 kA
Gesamtableitstoßstrom (8/20 µs) [L+N-PE] (I_total )	5 kA
Kombinierter Stoß (U_OC )	6 kV
Kombinierter Stoß [L+N-PE] (U_OC_total )	10 kV
Schutzpegel [L-N] / [L/N-PE] (U_P )	≤ 1350 / ≤ 1500 V
Ansprechzeit [L-N] (t_A )	≤ 25 ns
Ansprechzeit [L/N-PE] (t_A )	≤ 100 ns
Max. netzseitiger Überstromschutz	B 16 A
Kurzschlussfestigkeit bei max. netzseitigem Überstromschutz (I_SCCR )	1 kA_eff
TOV-Spannung [L-N] (U_T) – Charakteristik	335 V / 5 sec. – Festigkeit
TOV-Spannung [L-N] (U_T) – Charakteristik	440 V / 120 min. – sicherer Ausfall
TOV-Spannung [L/N-PE] (U_T) – Charakteristik	335 V / 120 min. – Festigkeit
TOV-Spannung [L/N-PE] (U_T) – Charakteristik	440 V / 5 sec. – Festigkeit
TOV-Spannung [L+N-PE] (U_T) – Charakteristik	1200 V + U_REF / 200 ms. – sicherer Ausfall
Defektanzeige	rotes Licht
Betriebsanzeige	grünes Licht
Anzahl der Ports	1
Betriebstemperaturbereich (T_U )	-25 °C ... +40 °C
Montage	Schutzkontakt-Stecksystem DIN 49440 / DIN 49441
Gehäusewerkstoff	Thermoplast, Farbe reinweiß, UL 94 V-2
Einbauort	Innenraum
Schutzart	IP 20
Einbaumaße	126 x 69 x 41 mm
