STC-Modul

Zweipoliger Überspannungsschutz mit Überwachungseinrichtung und Abtrennvorrichtung
Erhöhte Sicherheit durch verwechslungssichere Y-Schutzbeschaltung
Akustische Defektanzeige
Zur Montage in Kombination mit handelsüblichen Schutzkontakt-Steckdosen
Unabhängig vom Steckdosendesign

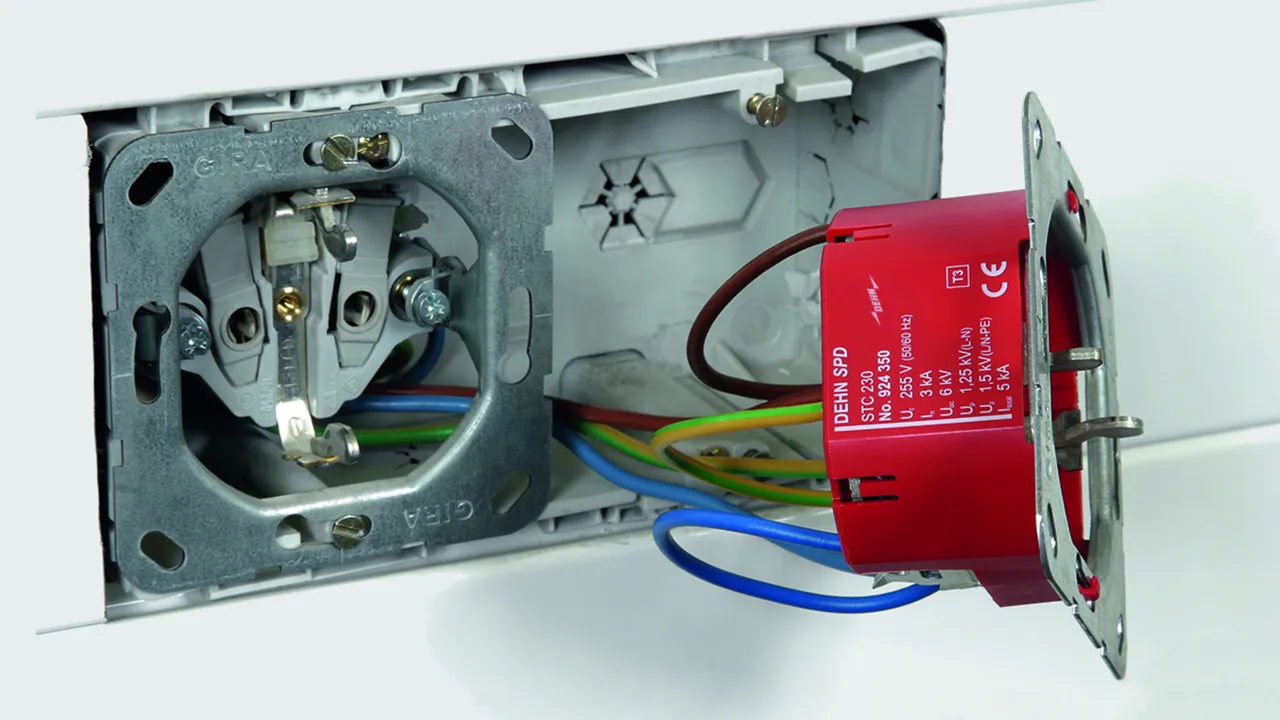

Kunststofftragring mit Schnappverschluss zur einfachen Installation an bereits montierten Steckdosen

详情

STC 230

Zweipoliger Überspannungs-Ableiter für einphasige 230 V- TT- und TN-Systeme zum Aufrasten auf Schutzkontakt-Steckdosen.

1 产品

货号 924350 STC 230

全球贸易项目代码 4013364076709, 海关HS编码: 85363010, 总重: 51.00 g, 包装单位: 1.00 Stk.


附加信息

Überspannungs-Ableiter Modul STC 230
2-poliger Überspannungs-Ableiter zum Aufrasten auf
handelsübliche Schutzkontakt-Steckdosen
mit Schnappverschluss zur einfachen Installation
an bereits montierten Steckdosen
Ableiter Typ 3 nach EN 61643-11
Akustische Defektanzeige
Höchste Dauerspannung: 255 V ac
Schutzpegel: <= 1,5 kV
Gesamtableitstoßstrom: 5 kA
Max. netzseitiger Überstromschutz: 16 A gG oder B 16 A
Energetische Koordination nach DIN EN 62 305-4
Ableiter der Red/Line-Familie

Fabrikat: DEHN
Typ: STC 230
Art.-Nr.: 924350
oder gleichwertig.

认证

技术参数

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 3 / Class III
Höchste Dauerspannung AC (U_C )	255 V (50 / 60 Hz)
Nennableitstoßstrom (8/20 µs) (I_n )	3 kA
Gesamtableitstoßstrom (8/20 µs) [L+N-PE] (I_total )	5 kA
Schutzpegel [L-N] / [L/N-PE] (U_P )	≤ 1250 / ≤ 1500 V
Max. netzseitiger Überstromschutz	B 16 A
Defektanzeige	Hupe ein

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 3 / Class III
Nennspannung AC (U_N )	230 V (50 / 60 Hz)
Höchste Dauerspannung AC (U_C )	255 V (50 / 60 Hz)
Nennableitstoßstrom (8/20 µs) (I_n )	3 kA
Gesamtableitstoßstrom (8/20 µs) [L+N-PE] (I_total )	5 kA
Kombinierter Stoß (U_OC )	6 kV
Kombinierter Stoß [L+N-PE] (U_OC_total )	10 kV
Schutzpegel [L-N] / [L/N-PE] (U_P )	≤ 1250 / ≤ 1500 V
Ansprechzeit [L-N] (t_A )	≤ 25 ns
Ansprechzeit [L/N-PE] (t_A )	≤ 100 ns
Max. netzseitiger Überstromschutz	B 16 A
Kurzschlussfestigkeit bei max. netzseitigem Überstromschutz (I_SCCR )	1 kA_eff
TOV-Spannung [L-N] (U_T) – Charakteristik	335 V / 5 sec. – Festigkeit
TOV-Spannung [L-N] (U_T) – Charakteristik	440 V / 120 min. – sicherer Ausfall
TOV-Spannung [L/N-PE] (U_T) – Charakteristik	335 V / 120 min. – Festigkeit
TOV-Spannung [L/N-PE] (U_T) – Charakteristik	440 V / 5 sec. – Festigkeit
TOV-Spannung [L+N-PE] (U_T) – Charakteristik	1200 V + U_REF / 200 ms. – sicherer Ausfall
Betriebstemperaturbereich (T_U )	-25 °C ... +40 °C
Defektanzeige	Hupe ein
Anzahl der Ports	1
Anschlusslitzen	1 mm²,120 mm lang
Montage auf	handelsübliche Schutzkontakt-Steckdosen
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-2
Einbauort	Innenraum
Schutzart im eingebauten Zustand	IP 20
Einbaumaße	54 x 54 x 32 mm
