DEHNguard modular YPV ... FM

Verdrahtungsfertige Kompletteinheit für Photovoltaik-Anlagen, bestehend aus Basisteil und gesteckten Schutzmodulen
Fehlerresistente Y-Schaltung mit drei Hochleistungs-Varistoren vermeidet Schädigung des Überspannungsschutzes bei Isolationsfehler im Generatorstromkreis
Geprüft nach EN 61643-31
Hohe Überwachungs-Sicherheit durch Abtrennvorrichtung “Thermo-Dynamik-Control”
Defektanzeige durch rote Markierung im Sichtfenster
Einsetzbar gemäß IEC 60364-7-712 “Errichten von Photovoltaik-Versorgungssystemen”

DEHNguard MP YPV ... FM

Mehrpoliger, modularer Überspannungs-Ableiter für PV-Anlagen mit Fernmeldekontakt für Überwachungseinrichtung (potentialfreier Wechsler).

2 产品

货号 942565 DG MP YPV 1200 FM

全球贸易项目代码 4013364495685, 海关HS编码: 85363030, 总重: 355.99 g, 包装单位: 1.00 Stk.


附加信息

CAD文件

Überspannungs-Ableiter DEHNguard MP YPV 1200 FM
Mehrpoliger, modularer, steckbarer Photovoltaik-Ableiter
mit Doppel-Push-In-Anschlussklemme für
Stich- und Durchgangsverdrahtung geeignet
bis 1170 V DC, Breite 3TE
Defektanzeige
Mit Fernmeldekontakt
Typ 2 nach EN 61643-31
Einsetzbar gemäß IEC 60364-7-712
Maximale PV-Spannung: <= 1170 V dc
Gesamtableitstoßstrom: 40 kA
Schutzpegel: <= 4 kV
Kurzschlussfestigkeit Iscpv: 10 kA

Fabrikat: DEHN
Typ: DG MP YPV 1200 FM
Art.-Nr.: 942565
oder gleichwertig.

认证

技术参数

SPD nach EN 61643-31 / ... IEC 61643-31	Typ 2 / Class II
Max. PV-Spannung (U_CPV )	1170 V
Kurzschlussfestigkeit (I_SCPV )	10 kA
Nennableitstoßstrom (8/20 µs) [(DC+/DC-) --> PE] (I_n )	20 kA
Max. Ableitstoßstrom (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Schutzpegel (U_P )	≤ 4 kV
FM-Kontakte / Kontaktform	Wechsler

SPD nach EN 61643-31 / ... IEC 61643-31	Typ 2 / Class II
Max. PV-Spannung (U_CPV )	1170 V
Kurzschlussfestigkeit (I_SCPV )	10 kA
Gesamtableitstoßstrom (8/20 µs) (I_total )	40 kA
Nennableitstoßstrom (8/20 µs) [(DC+/DC-) --> PE] (I_n )	20 kA
Max. Ableitstoßstrom (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Schutzpegel (U_P )	≤ 4 kV
Nennlaststrom DC (I_L )	40 A
Ansprechzeit (t_A )	≤ 25 ns
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Anschlussquerschnitt (min.)	1,5 mm²eindrähtig
Anschlussquerschnitt (min.)	6 mm²feindrähtig
Anschlussquerschnitt (max.)	10 mm²ein- / feindrähtig
Anschlussquerschnitt (min.) mit Aderendhülse	1,5 mm²
Anschlussquerschnitt (max.) mit Aderendhülse	6 mm²
Anschlussquerschnitt (max.) mit Aderendhülse ohne Kragen	10 mm²
Montage auf	35 mm Hutschiene nach EN 60715
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Einbauort	Innenraum
Schutzart	IP 20
Einbaumaße	3 TE, DIN 43880
FM-Kontakte / Kontaktform	Wechsler
Schaltleistung AC	250 V / 0,5 A
Schaltleistung DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Anschlussquerschnitt für FM-Klemmen	max. 1,5 mm²ein- / feindrähtig

.产品已加入收藏夹。

进入收藏夹

商品942565加入购物车。

进入网上商店

货号 942567 DG MP YPV 1500 FM

全球贸易项目代码 4013364495678, 海关HS编码: 85363030, 总重: 387.05 g, 包装单位: 1.00 Stk.


附加信息

CAD文件

Überspannungs-Ableiter DEHNguard MP YPV 1500 FM
Mehrpoliger, modularer, steckbarer Photovoltaik-Ableiter
mit Doppel-Push-In-Anschlussklemme für
Stich- und Durchgangsverdrahtung geeignet
bis 1500 V DC, Breite 3TE
Defektanzeige
Mit Fernmeldekontakt
Typ 2 nach EN 61643-31
Einsetzbar gemäß IEC 60364-7-712
Maximale PV-Spannung: <= 1500 V dc
Gesamtableitstoßstrom: 40 kA
Schutzpegel: <= 5 kV
Kurzschlussfestigkeit Iscpv: 10 kA

Fabrikat: DEHN
Typ: DG MP YPV 1500 FM
Art.-Nr.: 942567
oder gleichwertig.

认证

技术参数

SPD nach EN 61643-31 / ... IEC 61643-31	Typ 2 / Class II
Max. PV-Spannung (U_CPV )	1500 V
Kurzschlussfestigkeit (I_SCPV )	10 kA
Nennableitstoßstrom (8/20 µs) [(DC+/DC-) --> PE] (I_n )	15 kA
Max. Ableitstoßstrom (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Schutzpegel (U_P )	≤ 5 kV
FM-Kontakte / Kontaktform	Wechsler

SPD nach EN 61643-31 / ... IEC 61643-31	Typ 2 / Class II
Max. PV-Spannung (U_CPV )	1500 V
Kurzschlussfestigkeit (I_SCPV )	10 kA
Gesamtableitstoßstrom (8/20 µs) (I_total )	40 kA
Nennableitstoßstrom (8/20 µs) [(DC+/DC-) --> PE] (I_n )	15 kA
Max. Ableitstoßstrom (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Schutzpegel (U_P )	≤ 5 kV
Nennlaststrom DC (I_L )	40 A
Ansprechzeit (t_A )	≤ 25 ns
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Anschlussquerschnitt (min.)	1,5 mm²eindrähtig
Anschlussquerschnitt (min.)	6 mm²feindrähtig
Anschlussquerschnitt (max.)	10 mm²ein- / feindrähtig
Anschlussquerschnitt (min.) mit Aderendhülse	1,5 mm²
Anschlussquerschnitt (max.) mit Aderendhülse	6 mm²
Anschlussquerschnitt (max.) mit Aderendhülse ohne Kragen	10 mm²
Montage auf	35 mm Hutschiene nach EN 60715
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Einbauort	Innenraum
Schutzart	IP 20
Einbaumaße	3 TE, DIN 43880
FM-Kontakte / Kontaktform	Wechsler
Schaltleistung AC	250 V / 0,5 A
Schaltleistung DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Anschlussquerschnitt für FM-Klemmen	max. 1,5 mm²ein- / feindrähtig

.产品已加入收藏夹。

进入收藏夹

商品942567加入购物车。

进入网上商店

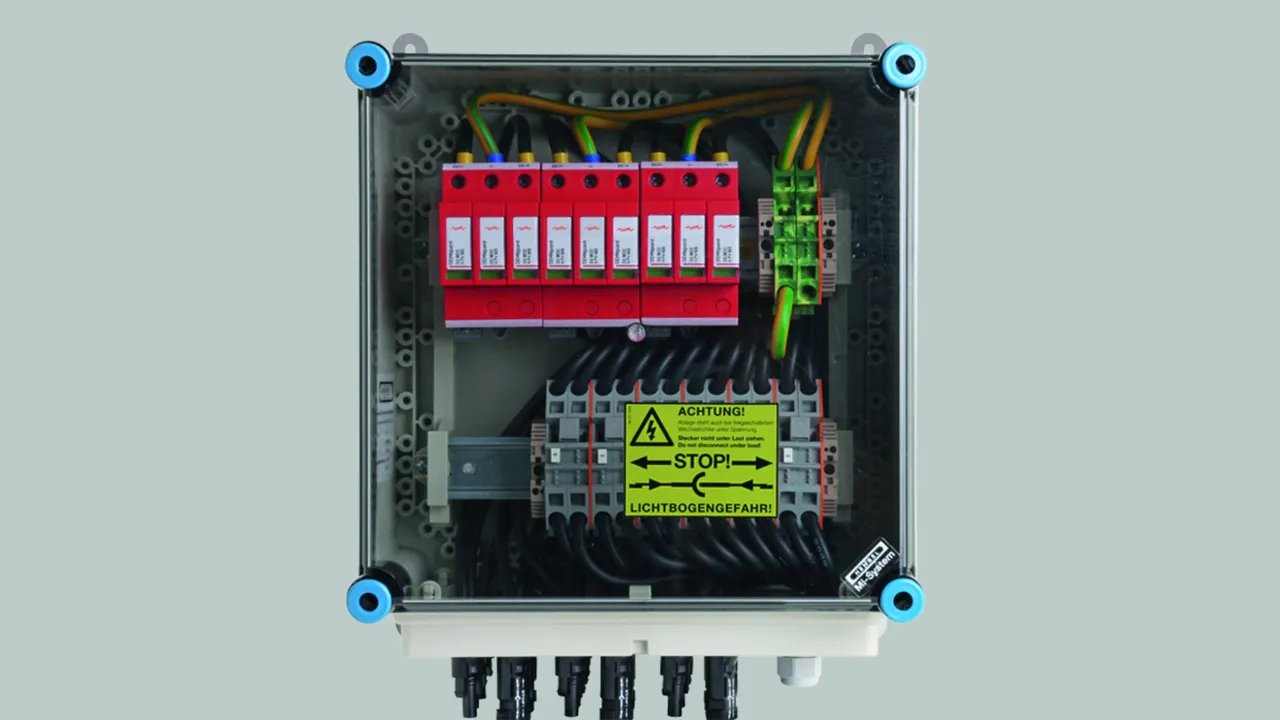

DEHNguard M YPV ... FM

Mehrpoliger, modularer Überspannungs-Ableiter für PV-Anlagen mit Fernmeldekontakt für Überwachungseinrichtung (potentialfreier Wechsler).

2 产品

货号 952565 DG M YPV 1200 FM

全球贸易项目代码 4013364327719, 海关HS编码: 85354000, 总重: 382.00 g, 包装单位: 1.00 Stk.


附加信息

- old
Überspannungs-Ableiter DEHNguard M YPV 1200 FM
Mehrpoliger, modularer, steckbarer Photovoltaik-Ableiter
bis 1170 V DC, Breite 3TE
Defektanzeige
Typ 2 nach EN 61643-31
Einsetzbar gemäß IEC 60364-7-712
Maximale PV-Spannung: <= 1170 V dc
Gesamtableitstoßstrom: 40 kA
Schutzpegel: <= 4 kV
Kurzschlussfestigkeit Iscpv: 10 kA

Fabrikat: DEHN
Typ: DG M YPV 1200 FM
Art.-Nr.: 952565
oder gleichwertig.

认证

技术参数

SPD nach EN 61643-31 / ... IEC 61643-31	Typ 2 / Class II
Max. PV-Spannung (U_CPV )	1170 V
Kurzschlussfestigkeit (I_SCPV )	10 kA
Nennableitstoßstrom (8/20 µs) [(DC+/DC-) --> PE] (I_n )	20 kA
Max. Ableitstoßstrom (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Schutzpegel (U_P )	≤ 4 kV
Zulassungen	UL, KEMA
FM-Kontakte / Kontaktform	Wechsler

SPD nach EN 61643-31 / ... IEC 61643-31	Typ 2 / Class II
Max. PV-Spannung (U_CPV )	1170 V
Kurzschlussfestigkeit (I_SCPV )	10 kA
Gesamtableitstoßstrom (8/20 µs) (I_total )	40 kA
Nennableitstoßstrom (8/20 µs) [(DC+/DC-) --> PE] (I_n )	20 kA
Max. Ableitstoßstrom (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Schutzpegel (U_P )	≤ 4 kV
Ansprechzeit (t_A )	≤ 25 ns
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Anschlussquerschnitt (min.)	1,5 mm²ein- / feindrähtig
Anschlussquerschnitt (max.)	35 mm²mehrdrähtig / 25 mm²feindrähtig
Montage auf	35 mm Hutschiene nach EN 60715
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Einbauort	Innenraum
Schutzart	IP 20
Einbaumaße	3 TE, DIN 43880
Zulassungen	UL, KEMA
FM-Kontakte / Kontaktform	Wechsler
Schaltleistung AC	250 V / 0,5 A
Schaltleistung DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Anschlussquerschnitt für FM-Klemmen	max. 1,5 mm²ein- / feindrähtig
Erweiterte technische Daten:	---------------------------------
– Einsatz in DC Batteriespeichersystemen bis I_SCCR	≤ 100 kA (t ≤ 5,83 ms)
– Vorsicherung für DC Batteriespeichersystemen bis I_SCCR	Bussman HLS 2000Vdc / 200 A 2+/A173 DST aR, Herst.Art.Nr.: 170M2040
– Vorsicherung für DC Batteriespeichersystemen bis I_SCCR	Mersen Protistor D122SD20C200QF 200A 2000V DC aR

.产品已加入收藏夹。

进入收藏夹

商品952565加入购物车。

进入网上商店

货号 952567 DG M YPV 1500 FM

全球贸易项目代码 4013364327726, 海关HS编码: 85354000, 总重: 411.20 g, 包装单位: 1.00 Stk.


附加信息

CAD文件

Überspannungs-Ableiter DEHNguard M YPV 1500 FM
Mehrpoliger, modularer, steckbarer Photovoltaik-Ableiter
bis 1500 V DC, Breite 3TE
Defektanzeige
Mit Fernmeldekontakt
Typ 2 nach EN 61643-31
Einsetzbar gemäß IEC 60364-7-712
Maximale PV-Spannung: <= 1500 V dc
Gesamtableitstoßstrom: 40 kA
Schutzpegel: <= 5 kV
Kurzschlussfestigkeit Iscpv: 10 kA

Fabrikat: DEHN
Typ: DG M YPV 1500 FM
Art.-Nr.: 952567
oder gleichwertig.

认证

技术参数

SPD nach EN 61643-31 / ... IEC 61643-31	Typ 2 / Class II
Max. PV-Spannung (U_CPV )	1500 V
Kurzschlussfestigkeit (I_SCPV )	10 kA
Nennableitstoßstrom (8/20 µs) [(DC+/DC-) --> PE] (I_n )	15 kA
Max. Ableitstoßstrom (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Schutzpegel (U_P )	≤ 5 kV
Zulassungen	UL, KEMA
FM-Kontakte / Kontaktform	Wechsler

SPD nach EN 61643-31 / ... IEC 61643-31	Typ 2 / Class II
Max. PV-Spannung (U_CPV )	1500 V
Kurzschlussfestigkeit (I_SCPV )	10 kA
Gesamtableitstoßstrom (8/20 µs) (I_total )	40 kA
Nennableitstoßstrom (8/20 µs) [(DC+/DC-) --> PE] (I_n )	15 kA
Max. Ableitstoßstrom (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Schutzpegel (U_P )	≤ 5 kV
Ansprechzeit (t_A )	≤ 25 ns
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Anschlussquerschnitt (min.)	1,5 mm²ein- / feindrähtig
Anschlussquerschnitt (max.)	35 mm²mehrdrähtig / 25 mm²feindrähtig
Montage auf	35 mm Hutschiene nach EN 60715
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Einbauort	Innenraum
Schutzart	IP 20
Einbaumaße	3 TE, DIN 43880
Zulassungen	UL, KEMA
FM-Kontakte / Kontaktform	Wechsler
Schaltleistung AC	250 V / 0,5 A
Schaltleistung DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Anschlussquerschnitt für FM-Klemmen	max. 1,5 mm²ein- / feindrähtig
Erweiterte technische Daten:	---------------------------------
– Einsatz in DC Batteriespeichersystemen bis I_SCCR	≤ 100 kA (t ≤ 5,83 ms)
– Vorsicherung für DC Batteriespeichersystemen bis I_SCCR	Bussman HLS 2000Vdc / 200 A 2+/A173 DST aR, Herst.Art.Nr.: 170M2040
– Vorsicherung für DC Batteriespeichersystemen bis I_SCCR	Mersen Protistor D122SD20C200QF 200A 2000V DC aR

.产品已加入收藏夹。

进入收藏夹

商品952567加入购物车。

进入网上商店
