UNI-Erdungsklemmen

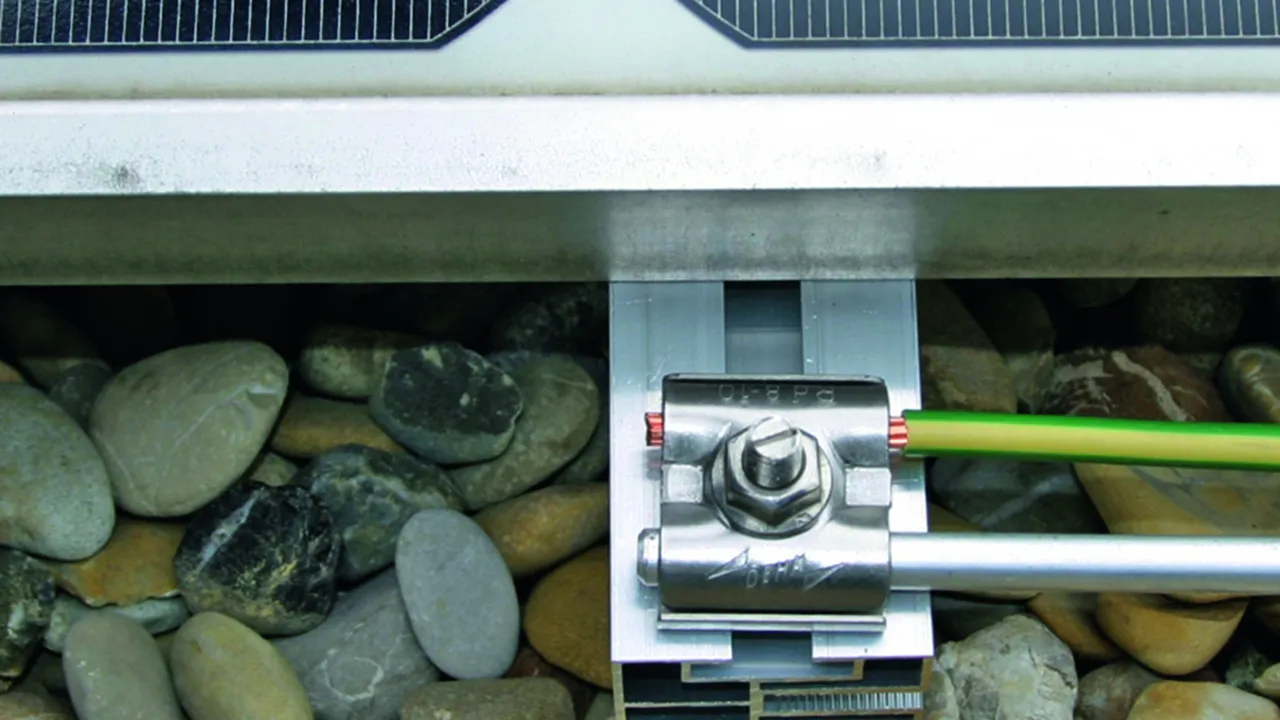

Zum Einbinden der Montagesysteme z. B. von PV-Anlagen in den Funktionspotentialausgleich / Funktionserdung (Leiterfarbe ggf. schwarz) und Blitzschutz-Potentialausgleich.
Durch die Kontaktplatte (Zwischenelement) aus NIRO können unterschiedliche Werkstoffe des Leiters (Cu, Al, St/tZn und NIRO) mit den üblichen Montagesystemen z. B. aus Aluminium verbunden werden, ohne dass Kontaktkorrosion entsteht.

Mit Hammerkopfschraube M8 und Sperrzahnmutter

2 产品

货号 540249 UEK 8.10 AQ4 50 HKSM8X25 V2A

全球贸易项目代码 4013364512320, 海关HS编码: 85359000, 总重: 59.02 g, 包装单位: 50.00 Stk.


Open PDF

附加信息

UNI-Erdungsklemme mit Hammerkopfschraube M8x25 mm NIRO
Erdungsklemmen zum Einbinden der
Montagesysteme z. B. von PV-Anlagen
in den Funktionspotentialausgleich/Funktionserdung
und Blitzschutz-Potentialausgleich
mit Schraube M8x25 mm und Sperrzahnmutter
Werkstoff Klemme: NIRO
Klemmbereich Rd: 8-10 mm
Anschluss (ein- / mehrdrähtig): 4-50 mm2
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: UEK 8.10 AQ4 50 HKSM8X25 V2A
Art.-Nr.: 540249
oder gleichwertig.

技术参数

Werkstoff Klemme	NIRO
Klemmbereich Rd	8-10 mm
Anschluss (ein- / mehrdrähtig)	4-50 mm²
Schraube	Hammerkopfschraube M8 x 25 mm
Werkstoff Schraube / Mutter	NIRO
Normenbezug	DIN EN 62561-1
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Werkstoff Klemme	NIRO
Klemmbereich Rd	8-10 mm
Anschluss (ein- / mehrdrähtig)	4-50 mm²
Schraube	Hammerkopfschraube M8 x 25 mm
Sperrzahnmutter	SW 13 mm
Werkstoff Schraube / Mutter	NIRO
Blitzstromtragfähigkeit (10/350 µs)	= *⁾
Normenbezug	DIN EN 62561-1
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

.产品已加入收藏夹。

进入收藏夹

商品540249加入购物车。

进入网上商店

货号 540250 UEK 8.10 AQ4 50 HKSM8 V2A

全球贸易项目代码 4013364138650, 海关HS编码: 85359000, 总重: 61.60 g, 包装单位: 50.00 Stk.


Open PDF

附加信息

CAD文件

UNI-Erdungsklemme mit Hammerkopfschraube M8x30 mm NIRO
Erdungsklemmen zum Einbinden der
Montagesysteme z. B. von PV-Anlagen
in den Funktionspotentialausgleich/Funktionserdung
und Blitzschutz-Potentialausgleich
mit Schraube M8x30 mm und Sperrzahnmutter
Werkstoff Klemme: NIRO
Klemmbereich Rd: 8-10 mm
Anschluss (ein- / mehrdrähtig): 4-50 mm2
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: UEK 8.10 AQ4 50 HKSM8 V2A
Art.-Nr.: 540250
oder gleichwertig.

认证

技术参数

Werkstoff Klemme	NIRO
Klemmbereich Rd	8-10 mm
Anschluss (ein- / mehrdrähtig)	4-50 mm²
Schraube	Hammerkopfschraube M8 x 30 mm
Werkstoff Schraube / Mutter	NIRO
Normenbezug	DIN EN 62561-1
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Werkstoff Klemme	NIRO
Klemmbereich Rd	8-10 mm
Anschluss (ein- / mehrdrähtig)	4-50 mm²
Schraube	Hammerkopfschraube M8 x 30 mm
Sperrzahnmutter	SW 13 mm
Werkstoff Schraube / Mutter	NIRO
Blitzstromtragfähigkeit (10/350 µs)	= *⁾
Normenbezug	DIN EN 62561-1
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

.产品已加入收藏夹。

进入收藏夹

商品540250加入购物车。

进入网上商店

Mit Hammerkopfschraube M10 und Sperrzahnmutter

2 产品

货号 540260 UEK 8.10 AQ4 50 HKSM10 V2A

全球贸易项目代码 4013364138667, 海关HS编码: 85359000, 总重: 61.60 g, 包装单位: 50.00 Stk.


Open PDF

附加信息

CAD文件

UNI-Erdungsklemme mit Hammerkopfschraube NIRO
Erdungsklemmen zum Einbinden der Montagesysteme
z. B. von PV-Anlagen in den
Funktionspotentialausgleich/Funktionserdung
und Blitzschutz-Potentialausgleich
mit Schraube M10 und Sperrzahnmutter
Werkstoff Klemme: NIRO
Klemmbereich Rd: 8-10 mm
Anschluss (ein- / mehrdrähtig): 4-50 mm2
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: UEK 8.10 AQ4 50 HKSM10 V2A
Art.-Nr.: 540260
oder gleichwertig.

认证

技术参数

Werkstoff Klemme	NIRO
Klemmbereich Rd	8-10 mm
Anschluss (ein- / mehrdrähtig)	4-50 mm²
Schraube	Hammerkopfschraube (23 x 11 mm), M10 x 30 mm
Werkstoff Schraube / Mutter	NIRO
Normenbezug	DIN EN 62561-1
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Werkstoff Klemme	NIRO
Klemmbereich Rd	8-10 mm
Anschluss (ein- / mehrdrähtig)	4-50 mm²
Schraube	Hammerkopfschraube (23 x 11 mm), M10 x 30 mm
Sperrzahnmutter	SW 15 mm
Werkstoff Schraube / Mutter	NIRO
Blitzstromtragfähigkeit (10/350 µs)	= / & *⁾
Normenbezug	DIN EN 62561-1
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

.产品已加入收藏夹。

进入收藏夹

商品540260加入购物车。

进入网上商店

货号 540262 UEK 8.10 AQ4 50 HKSBM10 V2A

全球贸易项目代码 4013364449237, 海关HS编码: 85359000, 总重: 79.50 g, 包装单位: 50.00 Stk.


Open PDF

附加信息

CAD文件

UNI-Erdungsklemme mit Hammerkopfschraube NIRO
Erdungsklemmen zum Einbinden der Montagesysteme
in den Funktionspotentialausgleich/Funktionserdung
und Blitzschutz-Potentialausgleich
mit Schraube M10 und Sperrzahnmutter
Werkstoff Klemme: NIRO
Klemmbereich Rd: 8-10 mm
Anschluss (ein- / mehrdrähtig): 4-50 mm2
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: UEK 8.10 AQ4 50 HKSBM10 V2A
Art.-Nr.: 540262
oder gleichwertig.

认证

技术参数

Werkstoff Klemme	NIRO
Klemmbereich Rd	8-10 mm
Anschluss (ein- / mehrdrähtig)	4-50 mm²
Schraube	Hammerkopfschraube (31 x 13 mm) M10 x 30 mm
Werkstoff Schraube / Mutter	NIRO
Normenbezug	DIN EN 62561-1
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Werkstoff Klemme	NIRO
Klemmbereich Rd	8-10 mm
Anschluss (ein- / mehrdrähtig)	4-50 mm²
Schraube	Hammerkopfschraube (31 x 13 mm) M10 x 30 mm
Sperrzahnmutter	SW 15 mm
Werkstoff Schraube / Mutter	NIRO
Blitzstromtragfähigkeit (10/350 µs)	= / & *⁾
Normenbezug	DIN EN 62561-1
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

.产品已加入收藏夹。

进入收藏夹

商品540262加入购物车。

进入网上商店

Mit Flachrundschraube M10 und Sperrzahnmutter

1 产品

货号 540263 KP AQ4 50 DUL 8.10 VKL11 FRSM10 V2A

全球贸易项目代码 4013364449244, 海关HS编码: 85359000, 总重: 80.76 g, 包装单位: 10.00 Stk.


Open PDF

附加信息

CAD文件

UNI-Erdungsklemme mit Kontaktplatte und Doppelüberleger NIRO
Erdungsklemmen zum Einbinden der Montagesysteme
in den Funktionspotentialausgleich/Funktionserdung
und Blitzschutz-Potentialausgleich
mit Schraube M10 und Sperrzahnmutter
Werkstoff Klemme: NIRO
Klemmbereich Rd: 8-10 mm
Anschluss (ein- / mehrdrähtig): 4-50 mm2

Fabrikat: DEHN
Typ: KP AQ4 50 DUL 8.10 VKL11 FRSM10 V2A
Art.-Nr.: 540263
oder gleichwertig.

认证

技术参数

Werkstoff Klemme	NIRO
Klemmbereich Rd	8-10 mm
Anschluss (ein- / mehrdrähtig)	4-50 mm²
Schraube	eM10 x 35 mm
Werkstoff Schraube / Mutter	NIRO

.产品已加入收藏夹。

进入收藏夹

商品540263加入购物车。

进入网上商店

Kontaktplatte und Doppelüberleger separat mit Vierkantloch für Schraube M8

1 产品

货号 540251 KP AQ4 50 DUL 8.10 VKL9 V2A

全球贸易项目代码 4013364138674, 海关HS编码: 85359000, 总重: 37.88 g, 包装单位: 100.00 Stk.


Open PDF

附加信息

CAD文件

UNI-Erdungsklemme Kontaktplatte und Doppelüberleger NIRO
Erdungsklemmen zum Einbinden
der Montagesysteme z. B. von
PV-Anlagen in den
Funktionspotentialausgleich/Funktionserdung
und Blitzschutz-Potentialausgleich
ohne Schraube und Mutter M8
Werkstoff Klemme: NIRO
Klemmbereich Rd: 8-10 mm
Anschluss (ein- / mehrdrähtig): 4-50 mm2

Fabrikat: DEHN
Typ: KP AQ4 50 DUL 8.10 VKL9 V2A
Art.-Nr.: 540251
oder gleichwertig.

技术参数

Werkstoff Klemme	NIRO
Klemmbereich Rd	8-10 mm
Anschluss (ein- / mehrdrähtig)	4-50 mm²

.产品已加入收藏夹。

进入收藏夹

商品540251加入购物车。

进入网上商店

Kontaktplatte und Doppelüberleger separat mit Vierkantloch für Schraube M10

1 产品

货号 540261 KP AQ4 50 DUL 8.10 VKL11 V2A

全球贸易项目代码 4013364138681, 海关HS编码: 85359000, 总重: 36.52 g, 包装单位: 100.00 Stk.


Open PDF

附加信息

CAD文件

UNI-Erdungsklemme Kontaktplatte und Doppelüberleger NIRO
Erdungsklemmen zum Einbinden
der Montagesysteme z. B. von
PV-Anlagen in den
Funktionspotentialausgleich/Funktionserdung
und Blitzschutz-Potentialausgleich
mit Schraube M10 und Sperrzahnmutter
Werkstoff Klemme: NIRO
Klemmbereich Rd: 8-10 mm
Anschluss (ein- / mehrdrähtig): 4-50 mm2

Fabrikat: DEHN
Typ: KP AQ4 50 DUL 8.10 VKL11 V2A
Art.-Nr.: 540261
oder gleichwertig.

技术参数

Werkstoff Klemme	NIRO
Klemmbereich Rd	8-10 mm
Anschluss (ein- / mehrdrähtig)	4-50 mm²

.产品已加入收藏夹。

进入收藏夹

商品540261加入购物车。

进入网上商店
