DEHNvario

多合一系列电涌保护器

紧凑型端子方便快速安装
直插式技术确保快速接线无需工具
通过释放及取出端子，可实现快速更护电涌保护器

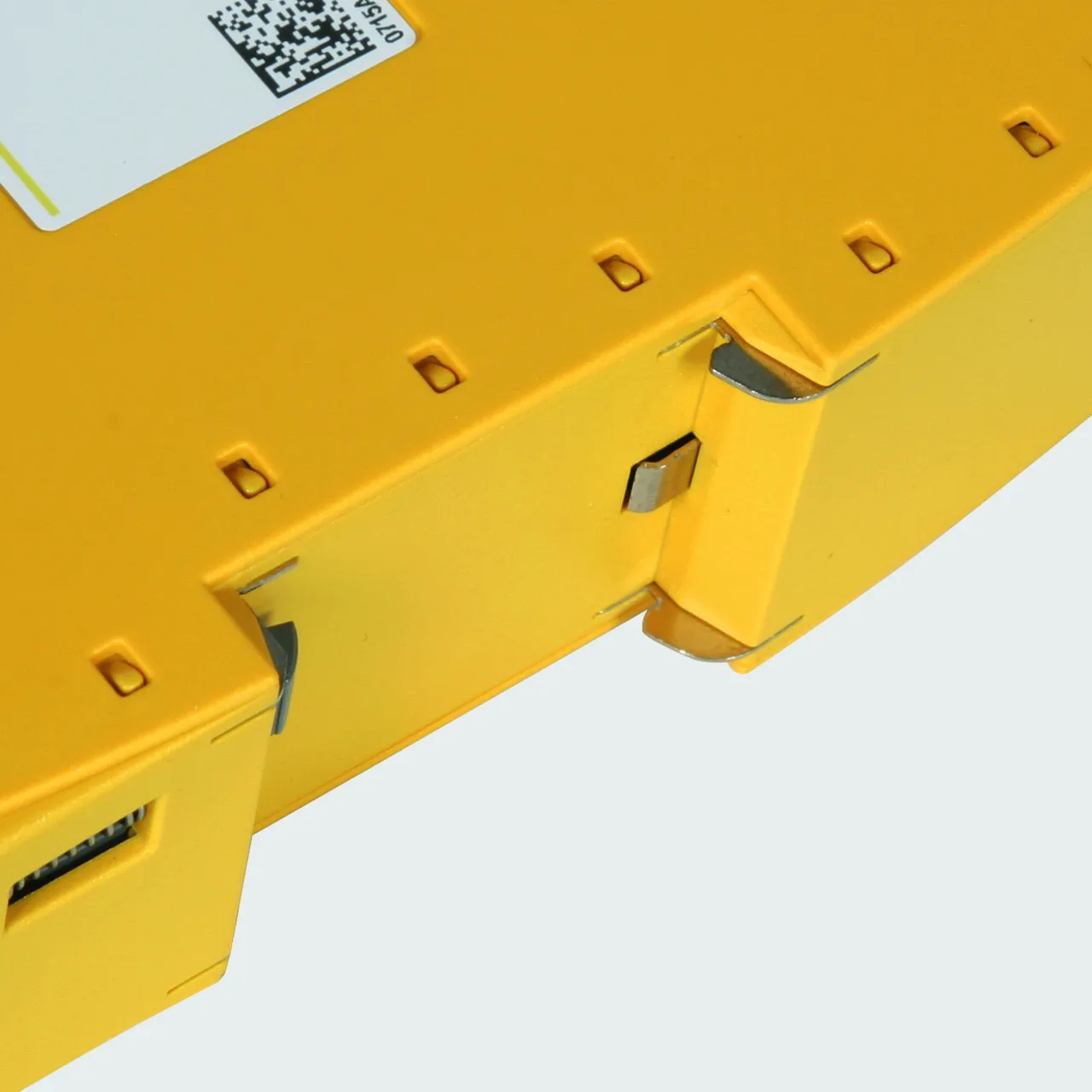

通过DIN轨实现接地/等电位连接
用于客户定制或特殊应用场合

详情

DVR 2 BY S 150 FM

紧凑型多合一电涌保护器，用于电声系统保护（如：警报系统、扬声器系统等）。保护电气隔离的1对线，直接屏蔽或间接屏蔽接地。直插式技术确保快速接线无需工具；可插拔的端子单元可确保快速更换电涌保护器；同时内置遥信触点（常闭触点）。

1 产品

货号 928430 DVR 2 BY S 150 FM

全球贸易项目代码 4013364261389, 海关HS编码: 853630, 总重: 161.30 g, 包装单位: 1.00 件


附加信息

CAD文件

DEHNvario 紧凑型多合一电涌保护器用于电声系统保护
SPD 分类：Type 1 / P2
依据 EN 61643-21 测试
依据 IEC 61643-22 能量协调
用于电声系统保护（如：警报系统、扬声器系统等）
保护电气隔离的1对线，直接屏蔽或间接屏蔽接地

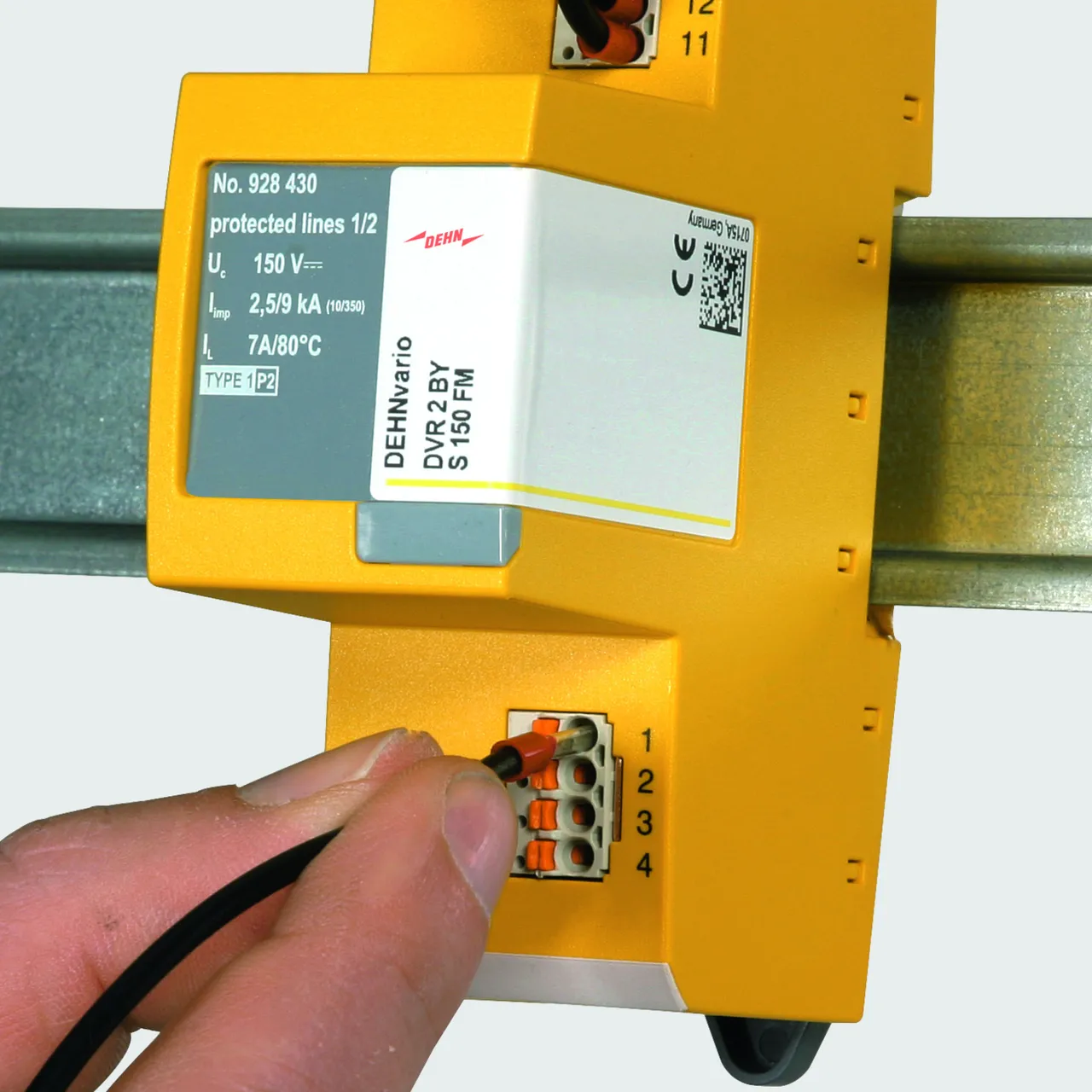

直插式技术确保快速接线无需工具
可插拔的端子单元可确保快速更换电涌保护器
内置遥信触点（常闭触点）

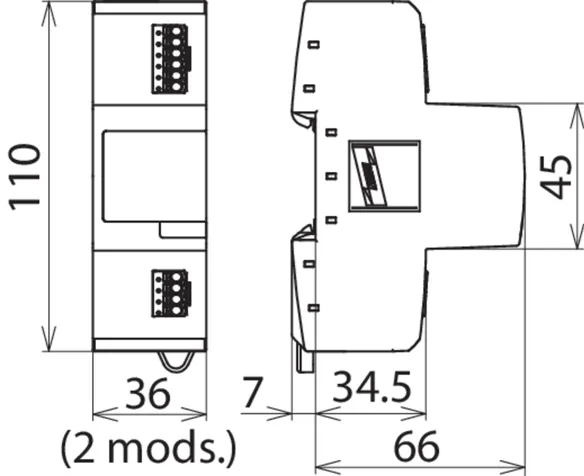

安装于35 mm DIN轨，2模宽度
标称交流电压: 100 V
直流最大持续工作电压: 150 V
交流最大持续工作电压 : 110 V
标称电流 (70 °C) : 10 A
标称电流 (80 °C) : 7 A
D1 每线雷电冲击电流 (10/350 µs) : 2.5 kA
D1 总雷电冲击电流 (10/350 µs): 9 kA
C2 每线标称放电电流 (8/20 µs): 7.5 kA
C2 总标称放电电流 (8/20 µs): 22.5 kA
截止频率 (线-线): 1.4 MHz
防护等级: IP 20

制造商： DEHN
型号: DVR 2 BY S 150 FM
货号: 928430
其他类似产品

认证

技术参数

SPD分类	L
直流最大持续工作电压 (U_C )	150 V
标称电流 (70 °C) (I_L )	10 A
标称电流 (80 °C) (I_L )	7 A
D1 每线雷电冲击电流 (10/350 µs) (I_imp )	2.5 kA
C2 总标称放电电流 (8/20 µs) (I_n )	22.5 kA
截止频率 (线-线) (f_G )	1.4 MHz

SPD分类	L
标称交流电压 (U_N )	100 V
直流最大持续工作电压 (U_C )	150 V
交流最大持续工作电压 (U_C )	110 V
标称电流 (70 °C) (I_L )	10 A
标称电流 (80 °C) (I_L )	7 A
D1 每线雷电冲击电流 (10/350 µs) (I_imp )	2.5 kA
D1 总雷电冲击电流 (10/350 µs) (I_imp )	9 kA
C2 每线标称放电电流 (8/20 µs) (I_n )	7.5 kA
C2 总标称放电电流 (8/20 µs) (I_n )	22.5 kA
电压保护水平 I_imp D1 (线-线) (U_P )	≤ 500 V
电压保护水平 I_imp D1 (线-PG) (U_P )	≤ 700 V
电压保护水平，线对线，1 kV/µs C3 (U_P )	≤ 400 V
电压保护水平，线对产品组，1 kV/µs C3 (U_P )	≤ 650 V
截止频率 (线-线) (f_G )	1.4 MHz
工作温度范围 (T_U )	-40 °C ... +80 °C
防护等级	IP 20
安装方式	35 mm DIN 轨，依据 EN 60715
接线方式 (入/出)	弹簧 / 弹簧
单股线截面积	0.2-1.5 mm²
软线截面积	0.2-1.5 mm²
接地方式	DIN 轨
外壳材质	热塑性材料，UL 94 V-0
颜色	黄色
测试标准	IEC 61643-21 / EN 61643-21
遥信触点类型	常闭触点
直流负载能力	250 V / 0.1 A; 125 V / 0.2 A; 75 V / 0.5 A
交流负载能力	250 V / 0.5 A
遥信端子截面积	最大 1.5 mm²

.产品已加入收藏夹。

进入收藏夹

商品928430加入购物车。

进入网上商店

DVR BNC RS485 230

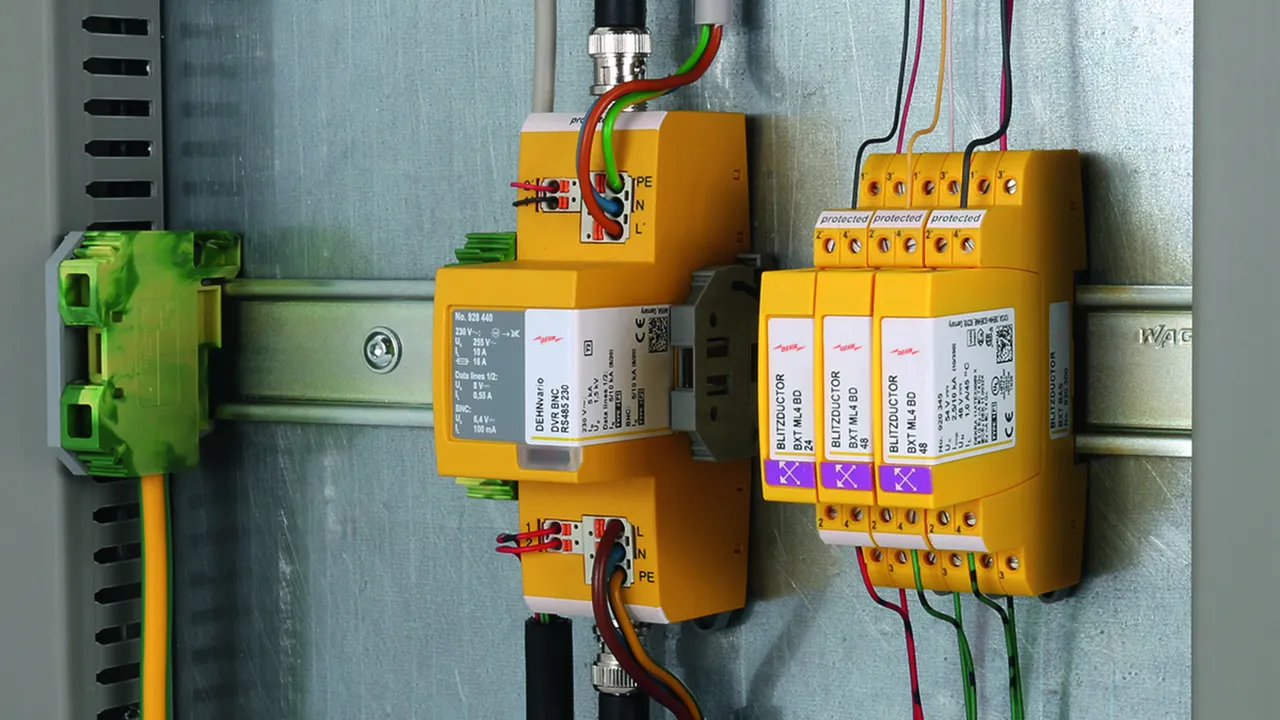

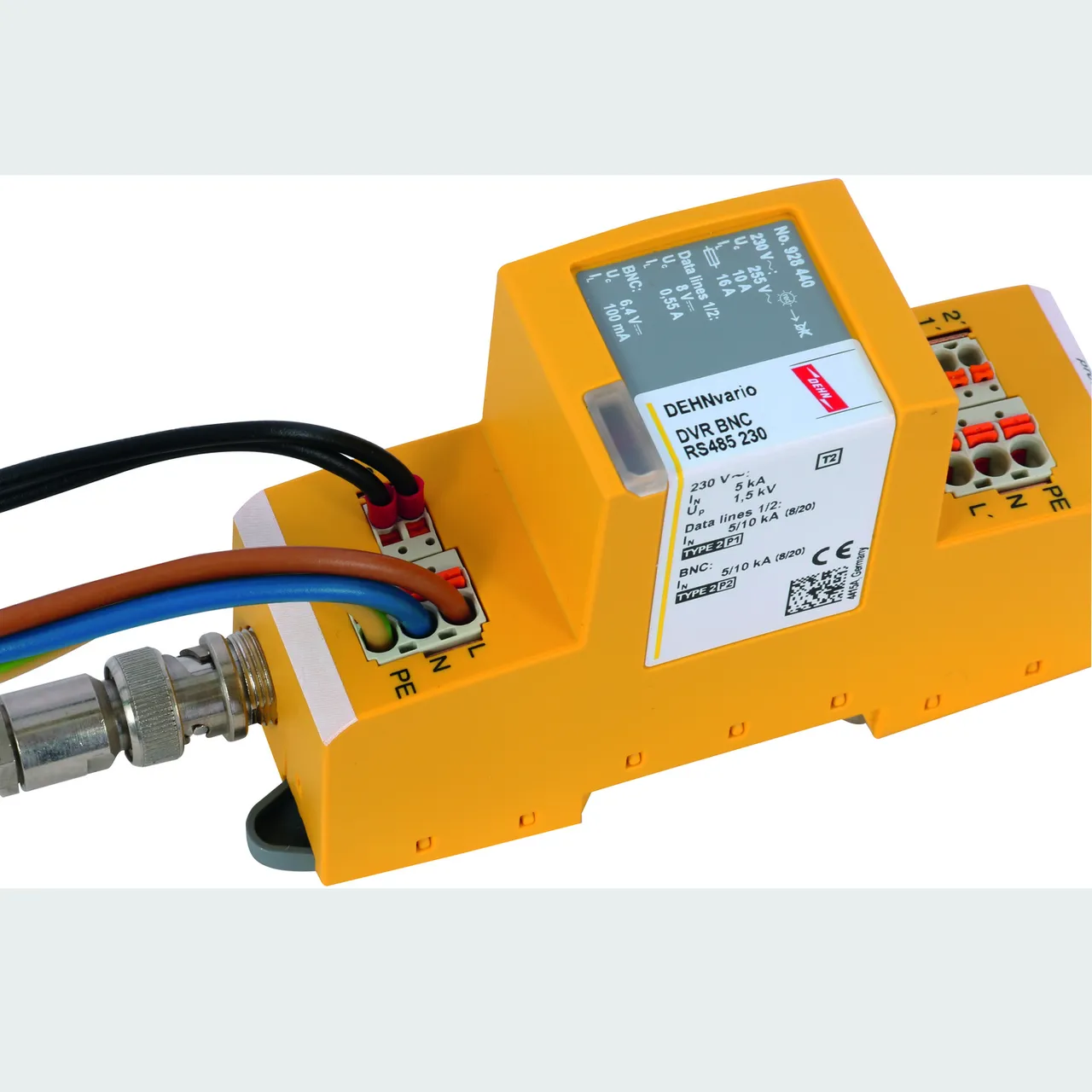

紧凑型3合1电涌保护器，用于模拟摄像系统的视频（BNC接口）、数据（RS485）、供电电源（交流 230 V）的保护，电源保护集成故障指示。直插式技术确保快速接线无需工具。

1 产品

货号 928440 DVR BNC RS485 230

全球贸易项目代码 4013364280809, 海关HS编码: 853630, 总重: 185.50 g, 包装单位: 1.00 件


附加信息

DEHNvario 紧凑型3合1电涌保护器用于模拟摄像系统保护
SPD 分类：Type 2 / P2
依据 EN 61643-21 测试
依据 IEC 61643-22 能量协调
用于保护视频信号（BNC接口）
数据信号（RS485）
供电电源（交流 230 V）

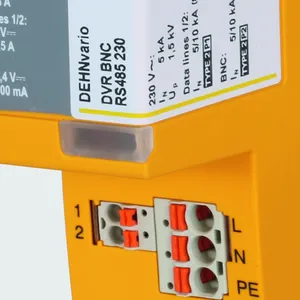

直插式技术确保快速接线无需工具
可插拔的端子单元可确保快速更换电涌保护器
安装于35 mm DIN轨，2模宽度

SPD等级：
供电 2级 / II级
数据 Type 2 / P1
视频 Type 2 / P2
标称电压：
供电 230 V 交流
数据 5 V 直流
视频 5 V 直流
最大持续工作电压：
供电 255 V 交流
数据 8 V 直流
视频 6.4 V 直流
标称电流：
供电 10 A
数据 0.5 A
视频 100 mA
标称放电电流 (8/20 µs)：
每线 5 kA
总 10 kA
截止频率：
数据 100 MHz
视频 300 MHz (75 ohms)
防护等级：IP 20

制造商： DEHN
型号: DVR BNC RS485 230
货号: 928440
其他类似产品

认证

技术参数

视频 (BNC)
SPD分类	U
直流最大持续工作电压 (U_C )	6.4 V
标称电流 (I_L )	0.1 mA
C2 标称放电电流 (8/20 µs) (屏蔽-PG) (I_n )	10 kA
插入损耗 300 MHz (75 ohms)	≤ 3.0 dB
接线方式 (入/出)	BNC 母头 / BNC 母头
数据 (RS485)
SPD分类	T
直流最大持续工作电压 (U_C )	8 V
标称电流 (I_L )	0.5 A
C2 总标称放电电流 (8/20 µs) (I_n )	10 kA
截止频率 (线-线) (f_G )	100 MHz
供电电压 (230 V)
SPD分类	2 级/ II 级
交流最大持续工作电压 [L-N] (U_C )	255 V (50 / 60 Hz)
交流最大持续工作电压 [N-PE] (U_C )	255 V (50 / 60 Hz)
标称电流 (I_L )	10 A
标称放电电流 (8/20 µs) (I_n )	5 kA
最大放电电流 (8/20 μs) (I_max )	10 kA
电压保护水平 [L-N] (U_P )	≤ 1.5 kV
电压保护水平 [N-PE] (U_P )	≤ 1.5 kV

视频 (BNC)
SPD分类	U
标称直流电压 (U_N )	5 V
直流最大持续工作电压 (U_C )	6.4 V
标称电流 (I_L )	0.1 mA
D1 每线雷电冲击电流 (10/350 µs) (I_imp )	1 kA
D1 雷电冲击电流 (10/350 µs) (屏蔽-PG) (I_imp )	2 kA
C2 每线标称放电电流 (8/20 µs) (I_n )	5 kA
C2 标称放电电流 (8/20 µs) (屏蔽-PG) (I_n )	10 kA
电压保护水平 I_n C2 (线-屏蔽) (U_P )	≤ 40 V
电压保护水平 I_n C2 (屏蔽-PG) (U_P )	≤ 650 V
电压保护水平，线对屏蔽，1 kV/µs C3 (U_P )	≤ 15 V
电压保护水平，屏蔽对产品组，1 kV/µs C3 (U_P )	≤ 550 V
插入损耗 80 MHz (75 ohms)	≤ 0.4 dB
插入损耗 300 MHz (75 ohms)	≤ 3.0 dB
回波损耗 20 MHz (75 ohms)	≥ 20 dB
每线串联阻抗	4.7 ohms
电容 (线-屏蔽) (C)	≤ 35 pF
电容 (屏蔽-PG) (C)	≤ 30 pF
接线方式 (入/出)	BNC 母头 / BNC 母头
数据 (RS485)
SPD分类	T
标称直流电压 (U_N )	5 V
直流最大持续工作电压 (U_C )	8 V
交流最大持续工作电压 (U_C )	5.6 V
标称电流 (I_L )	0.5 A
D1 每线雷电冲击电流 (10/350 µs) (I_imp )	1 kA
D1 总雷电冲击电流 (10/350 µs) (I_imp )	2 kA
C2 每线标称放电电流 (8/20 µs) (I_n )	5 kA
C2 总标称放电电流 (8/20 µs) (I_n )	10 kA
电压保护水平 I_n C2 (线-线) (U_P )	≤ 45 V
电压保护水平 I_n C2 (线-PG) (U_P )	≤ 600 V
电压保护水平，线对线，1 kV/µs C3 (U_P )	≤ 15 V
电压保护水平，线对产品组，1 kV/µs C3 (U_P )	≤ 550 V
截止频率 (线-线) (f_G )	100 MHz
每线串联阻抗	1.8 ohms
电容 (线-线) (C)	≤ 25 pF
电容 (线-PG) (C)	≤ 20 pF
接线方式 (入/出)	弹簧 / 弹簧
单股线截面积	0.2-1.5 mm²
软线截面积	0.2-1.5 mm²
供电电压 (230 V)
SPD分类	2 级/ II 级
标称交流电压 (U_N )	230 V (50 / 60 Hz)
交流最大持续工作电压 [L-N] (U_C )	255 V (50 / 60 Hz)
交流最大持续工作电压 [N-PE] (U_C )	255 V (50 / 60 Hz)
标称电流 (I_L )	10 A
标称放电电流 (8/20 µs) (I_n )	5 kA
最大放电电流 (8/20 μs) (I_max )	10 kA
电压保护水平 [L-N] (U_P )	≤ 1.5 kV
电压保护水平 [N-PE] (U_P )	≤ 1.5 kV
续流遮断能力 [N-PE] (I_fi )	100 A_rms
响应时间 [L-N] (t_A )	≤ 25 ns
响应时间 [N-PE] (t_A )	≤ 100 ns
最大后备熔丝	MCB B16
最大后备熔丝时短路耐受能力 (I_SCCR )	1 kA_rms
暂态过电压 (TOV) [L-N] (U_T) – 特性	335 V / 5 sec 耐受
暂态过电压 (TOV) [L-N] (U_T) – 特性	440 V / 120 min 安全失效
暂态过电压 (TOV) [N-PE] (U_T) – 特性	1200 V / 200 ms 安全失效
故障指示	红
单股线截面积	0.2-2.5 mm²
软线截面积	0.2-2.5 mm²
通用参数
工作温度范围 (T_U )	-40 °C ... +80 °C
外壳材质	黄色热塑性材料，UL 94 V-0
防护等级	IP 20

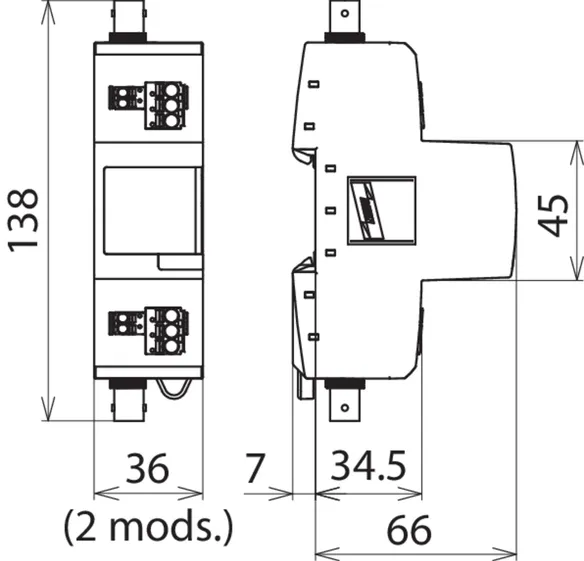

尺寸	2 模数，DIN 43880
附件 (交货时包含)	端子工具
