货号 972147 DG ME DC Y 1000 FM

全球贸易项目代码 4013364519817, 海关HS编码: 853630, 总重: 530.49 g, 包装单位: 1.00 件


附加信息

CAD文件

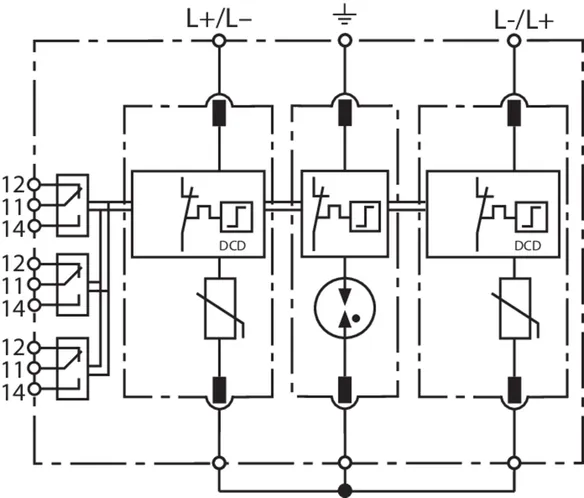

1+2 复合型电涌保护器 DEHNguard ME DC Y 1000 FM
3 极、模块化、可插拔复合型电涌保护器
适合直流电用途，宽度为 4 个分区单元
机械功能/故障指示
符合 EN 61643-11 标准的 1+2 型电涌保护器，采样 Y 型电路设计
采用无泄漏电流变阻器气体电涌保护器技术
专用于直流电路，适合电压高达 1000 V 的
直流开关装置 DCD
最大持续工作电压：1000 V dc
雷电冲击电流 5kA (10/350µs)
标称放电电流：12.5 kA (8/20µs)
无电势远程信号触点用作转换接触件
已按照 EN60068 标准通过了振动与冲击测试

制造商： DEHN
型号: DG ME DC Y 1000 FM
货号: 972147
其他类似产品

认证

技术参数

SPD类同 EN 61643-11 / IEC 61643-11	1级+2级 / I级+II级
直流最大持续工作电压 (U_C )	1000 V
雷电冲击电流 (10/350 μs) (I_imp )	5 kA
标称放电电流 (8/20 µs) (I_n )	12.5 kA
电压保护水平 [DC+ --> DC-] (U_p )	< 3.75 kV
电压保护水平 [(DC+/DC-) --> PE] (U_p )	< 2.5 kV
最大短路耐受能力 (I_SCCR )	500 A / 170 ms
遥信触点类型	浮动切换触点

SPD类同 EN 61643-11 / IEC 61643-11	1级+2级 / I级+II级
标称直流电压 (U_N )	900 V
直流最大持续工作电压 (U_C )	1000 V
雷电冲击电流 (10/350 μs) (I_imp )	5 kA
标称放电电流 (8/20 µs) (I_n )	12.5 kA
电压保护水平 [DC+ --> DC-] (U_p )	< 3.75 kV
电压保护水平 [(DC+/DC-) --> PE] (U_p )	< 2.5 kV
最大短路耐受能力 (I_SCCR )	500 A / 170 ms
暂态过电压 [DC+ -> DC-] (U_T) – 特性	1000 V (U_TOV = U_C)
暂态过电压 (TOV) [DC+/- -> PE] (U_T) - 特性	1000 V / 10 s – 耐受
工作温度范围 (T_U )	-40 °C ... +80 °C
工作状态/故障指示	绿 / 红
端口数	1
最小安装导线截面积	1.5 mm² 单股线/软线
最大安装导线截面积	35 mm2 多股线/25 mm² 软线
安装方式	35 mm DIN 轨，依据 EN 60715
外壳材质	红色热塑性材料，UL 94 V-0
安装地点	室内
防护等级	IP20
尺寸	4 模数，DIN 43880
遥信触点类型	浮动切换触点
交流负载能力	250 V / 0.5 A
直流负载能力	250 V / 0.1 A; 125 V / 0.2 A; 75 V / 0.5 A
遥信终端的横截面积	最大1.5 mm² 单股线/软线
附加技术参数：	---------------------------------
- 用于直流储能系统的额定短路电流 I_SCCR	≤ 100 kA (t ≤ 7,5 ms)
– 用于直流电池储能系统的后备熔断器，可达 I_SCCR	Bussman HLS 2000Vdc / 200 A 2+/A173 DST aR, 货号: 170M2040
- 用于直流电池储能系统的后备熔断器，可达 I_SCCR	Mersen Protistor D122SD20C200QF 200A 2000V DC aR
– 1250 V DC 以下无响应	是

.产品已加入收藏夹。

进入收藏夹

商品972147加入购物车。

进入网上商店

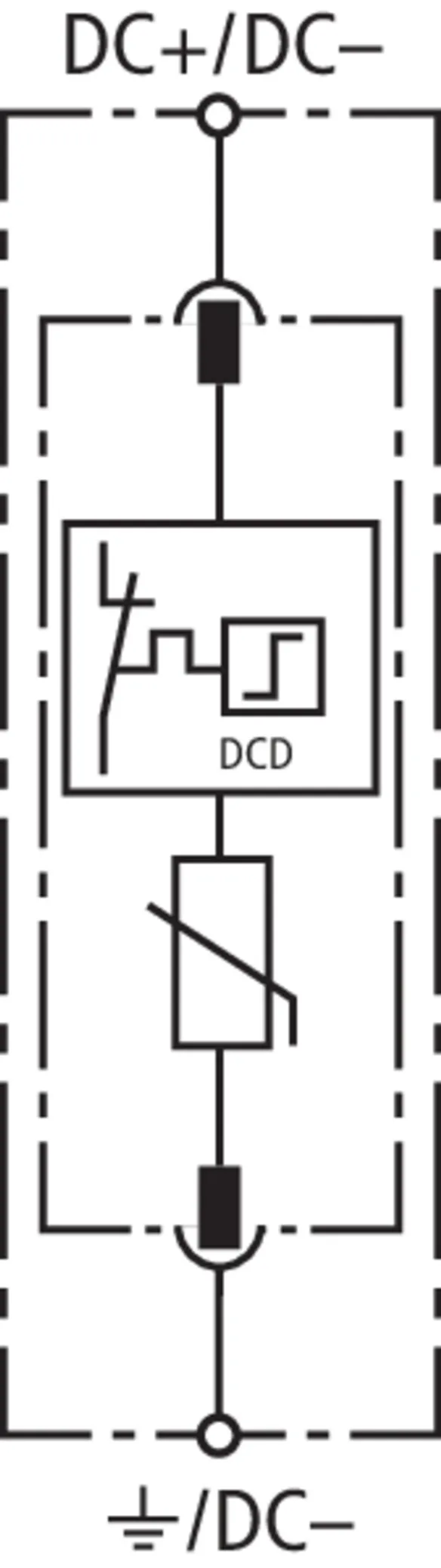

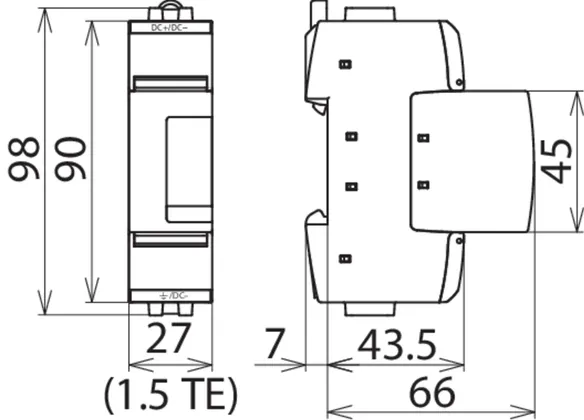

货号 972110 DG SE DC 60

全球贸易项目代码 4013364158504, 海关HS编码: 853630, 总重: 160.00 g, 包装单位: 1.00 件


附加信息

CAD文件

DEHNguard SE DC 60 电涌保护器
单极模块可插拔电涌保护器
直流应用，1.5模宽度
故障指示
依据EN61643-11，2级SPD
高性能压敏电阻
DCD直流切断技术，特别适用于直流电路
直流最大持续工作电压：60V
电压保护水平：≤ 0.5kV
标称放电电流 (8/20)：12.5kA
最大直流后备熔丝时短路耐受能力：2000A
依据IEC 62305-4与其它DEHN红线产品能量协调使用

制造商： DEHN
型号: DG SE DC 60
货号: 972110
其他类似产品

认证

技术参数

SPD依据 EN 61643-11 / IEC 61643-11	2级 / II级
直流最大持续工作电压 (U_C )	60 V
标称放电电流 (8/20 µs) (I_n )	12.5 kA
电压保护水平 (U_P )	≤ 0.5 kV
无直流后备熔丝时短路耐受能力 (I_SCCR )	300 A
最大直流后备熔丝时短路耐受能力 (I_SCCR )	25 kA
最大后备熔丝	35 A gG

SPD依据 EN 61643-11 / IEC 61643-11	2级 / II级
与终端的能量协调性 (≤10m)	2级+3级
标称直流电压 (U_N )	48 V
直流最大持续工作电压 (U_C )	60 V
标称放电电流 (8/20 µs) (I_n )	12.5 kA
电压保护水平 (U_P )	≤ 0.5 kV
响应时间 (t_A )	≤ 25 ns
无直流后备熔丝时短路耐受能力 (I_SCCR )	300 A
最大直流后备熔丝时短路耐受能力 (I_SCCR )	25 kA
最大后备熔丝	35 A gG
暂态过电压 DC (U_T) – 特性	70 V / 5 sec 耐受
暂态过电压 DC，2x U_C (U_T) – 特性	120 V / 120 min 安全失效
工作温度范围 (T_U )	-40 °C ... +80 °C
工作状态/故障指示	绿 / 红
端口数	1
最小安装导线截面积	1.5 mm² 单股线/软线
最大安装导线截面积	35 mm² 多股线/25 mm² 软线
安装方式	35 mm DIN 轨，依据 EN 60715
外壳材质	红色热塑性材料， UL 94 V-0
安装地点	室内
防护等级	IP20
尺寸	1.5 模数，DIN 43880
附加技术参数：	用于安全照明系统
- 交直流适用	否

.产品已加入收藏夹。

进入收藏夹

商品972110加入购物车。

进入网上商店

货号 972120 DG SE DC 242

全球贸易项目代码 4013364158528, 海关HS编码: 853630, 总重: 170.00 g, 包装单位: 1.00 件


附加信息

CAD文件

DEHNguard SE DC 242 电涌保护器
单极模块可插拔电涌保护器
直流应用，1.5模宽度
故障指示
依据EN61643-11，2级SPD
高性能压敏电阻
DCD直流切断技术，特别适用于直流电路
直流最大持续工作电压：242V
电压保护水平：≤ 1.25kV
标称放电电流 (8/20)：12.5kA
最大直流后备熔丝时短路耐受能力：2000A
依据IEC 62305-4与其它DEHN红线产品能量协调使用

制造商： DEHN
型号: DG SE DC 242
货号: 972120
其他类似产品

认证

技术参数

SPD依据 EN 61643-11 / IEC 61643-11	2级 / II级
直流最大持续工作电压 (U_C )	242 V
标称放电电流 (8/20 µs) (I_n )	12.5 kA
电压保护水平 (U_P )	≤ 1.25 kV
无直流后备熔丝时短路耐受能力 (I_SCCR )	300 A
最大直流后备熔丝时短路耐受能力 (I_SCCR )	25 kA
最大后备熔丝	35 A gG

SPD依据 EN 61643-11 / IEC 61643-11	2级 / II级
与终端的能量协调性 (≤10m)	2级+3级
标称直流电压 (U_N )	220 V
直流最大持续工作电压 (U_C )	242 V
标称放电电流 (8/20 µs) (I_n )	12.5 kA
电压保护水平 (U_P )	≤ 1.25 kV
响应时间 (t_A )	≤ 25 ns
无直流后备熔丝时短路耐受能力 (I_SCCR )	300 A
最大直流后备熔丝时短路耐受能力 (I_SCCR )	25 kA
最大后备熔丝	35 A gG
暂态过电压 DC (U_T) – 特性	320 V / 5 sec 耐受
暂态过电压 DC，2x U_C (U_T) – 特性	484 V / 120 min 安全失效
工作温度范围 (T_U )	-40 °C ... +80 °C
工作状态/故障指示	绿 / 红
端口数	1
最小安装导线截面积	1.5 mm² 单股线/软线
最大安装导线截面积	35 mm² 多股线/25 mm² 软线
安装方式	35 mm DIN 轨，依据 EN 60715
外壳材质	红色热塑性材料， UL 94 V-0
安装地点	室内
防护等级	IP20
尺寸	1.5 模数，DIN 43880
附加技术参数：	用于安全照明系统
- 交直流适用	是
- 交流最大持续工作电压 (U_C )	255 V

.产品已加入收藏夹。

进入收藏夹

商品972120加入购物车。

进入网上商店

货号 972130 DG SE DC 550

全球贸易项目代码 4013364158627, 海关HS编码: 853630, 总重: 184.00 g, 包装单位: 1.00 件


附加信息

CAD文件

DEHNguard SE DC 550 电涌保护器
单极模块可插拔电涌保护器
直流应用，1.5模宽度
故障指示
依据EN61643-11，2级SPD
高性能压敏电阻
DCD直流切断技术，特别适用于直流电路
直流最大持续工作电压：550V
电压保护水平：≤ 2.0kV
标称放电电流 (8/20)：12.5kA
最大直流后备熔丝时短路耐受能力：2000A
依据IEC 62305-4与其它DEHN红线产品能量协调使用

制造商： DEHN
型号: DG SE DC 550
货号: 972130
其他类似产品

认证

技术参数

SPD依据 EN 61643-11 / IEC 61643-11	2级 / II级
直流最大持续工作电压 (U_C )	550 V
标称放电电流 (8/20 µs) (I_n )	12.5 kA
电压保护水平 (U_P )	≤ 2.0 kV
无直流后备熔丝时短路耐受能力 (I_SCCR )	200 A
最大直流后备熔丝时短路耐受能力 (I_SCCR )	25 kA
最大后备熔丝	35 A gG

SPD依据 EN 61643-11 / IEC 61643-11	2级 / II级
与终端的能量协调性 (≤10m)	2级+3级
标称直流电压 (U_N )	500 V
直流最大持续工作电压 (U_C )	550 V
标称放电电流 (8/20 µs) (I_n )	12.5 kA
电压保护水平 (U_P )	≤ 2.0 kV
响应时间 (t_A )	≤ 25 ns
无直流后备熔丝时短路耐受能力 (I_SCCR )	200 A
最大直流后备熔丝时短路耐受能力 (I_SCCR )	25 kA
最大后备熔丝	35 A gG
暂态过电压 DC (U_T) – 特性	726 V / 5 sec 耐受
暂态过电压 DC，2x U_C (U_T) – 特性	1100 V / 120 min 安全失效
工作温度范围 (T_U )	-40 °C ... +80 °C
工作状态/故障指示	绿 / 红
端口数	1
最小安装导线截面积	1.5 mm² 单股线/软线
最大安装导线截面积	35 mm² 多股线/25 mm² 软线
安装方式	35 mm DIN 轨，依据 EN 60715
外壳材质	红色热塑性材料， UL 94 V-0
安装地点	室内
防护等级	IP20
尺寸	1.5 模数，DIN 43880
附加技术参数：	用于安全照明系统
- 交直流适用	否

.产品已加入收藏夹。

进入收藏夹

商品972130加入购物车。

进入网上商店

货号 972140 DG SE DC 900

全球贸易项目代码 4013364158641, 海关HS编码: 853630, 总重: 190.00 g, 包装单位: 1.00 件


附加信息

CAD文件

DEHNguard SE DC 900 电涌保护器
单极模块可插拔电涌保护器
直流应用，1.5模宽度
故障指示
依据EN61643-11，2级SPD
高性能压敏电阻
DCD直流切断技术，特别适用于直流电路
直流最大持续工作电压：900V
电压保护水平：≤ 3.0kV
标称放电电流 (8/20)：12.5kA
最大直流后备熔丝时短路耐受能力：2000A
依据IEC 62305-4与其它DEHN红线产品能量协调使用

制造商： DEHN
型号: DG SE DC 900
货号: 972140
其他类似产品

认证

技术参数

SPD依据 EN 61643-11 / IEC 61643-11	2级 / II级
直流最大持续工作电压 (U_C )	900 V
标称放电电流 (8/20 µs) (I_n )	12.5 kA
电压保护水平 (U_P )	≤ 3.0 kV
无直流后备熔丝时短路耐受能力 (I_SCCR )	100 A
最大直流后备熔丝时短路耐受能力 (I_SCCR )	25 kA
最大后备熔丝	80 A gPV

SPD依据 EN 61643-11 / IEC 61643-11	2级 / II级
与终端的能量协调性 (≤10m)	2级+3级
标称直流电压 (U_N )	750 V
直流最大持续工作电压 (U_C )	900 V
标称放电电流 (8/20 µs) (I_n )	12.5 kA
电压保护水平 (U_P )	≤ 3.0 kV
响应时间 (t_A )	≤ 25 ns
无直流后备熔丝时短路耐受能力 (I_SCCR )	100 A
最大直流后备熔丝时短路耐受能力 (I_SCCR )	25 kA
最大后备熔丝	80 A gPV
暂态过电压 DC (U_T) – 特性	1089 V / 5 sec 耐受
暂态过电压 DC，2x U_C (U_T) – 特性	1800 V / 120 min 安全失效
工作温度范围 (T_U )	-40 °C ... +80 °C
工作状态/故障指示	绿 / 红
端口数	1
最小安装导线截面积	1.5 mm² 单股线/软线
最大安装导线截面积	35 mm² 多股线/25 mm² 软线
安装方式	35 mm DIN 轨，依据 EN 60715
外壳材质	红色热塑性材料， UL 94 V-0
安装地点	室内
防护等级	IP20
尺寸	1.5 模数，DIN 43880
附加技术参数：	用于安全照明系统
- 交直流适用	否

.产品已加入收藏夹。

进入收藏夹

商品972140加入购物车。

进入网上商店

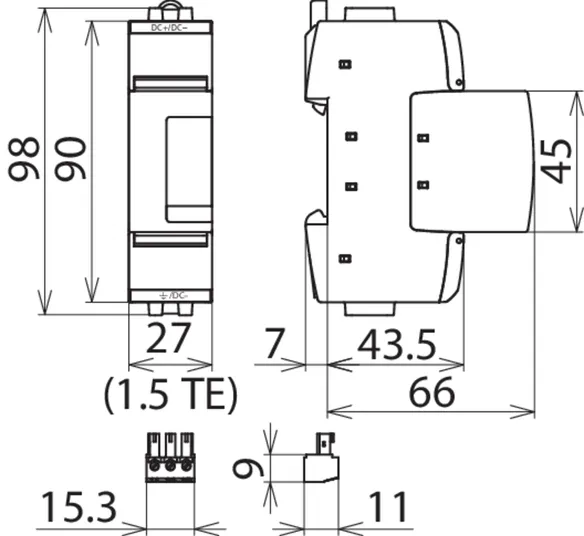

货号 972115 DG SE DC 60 FM

全球贸易项目代码 4013364158511, 海关HS编码: 853630, 总重: 164.00 g, 包装单位: 1.00 件


附加信息

CAD文件

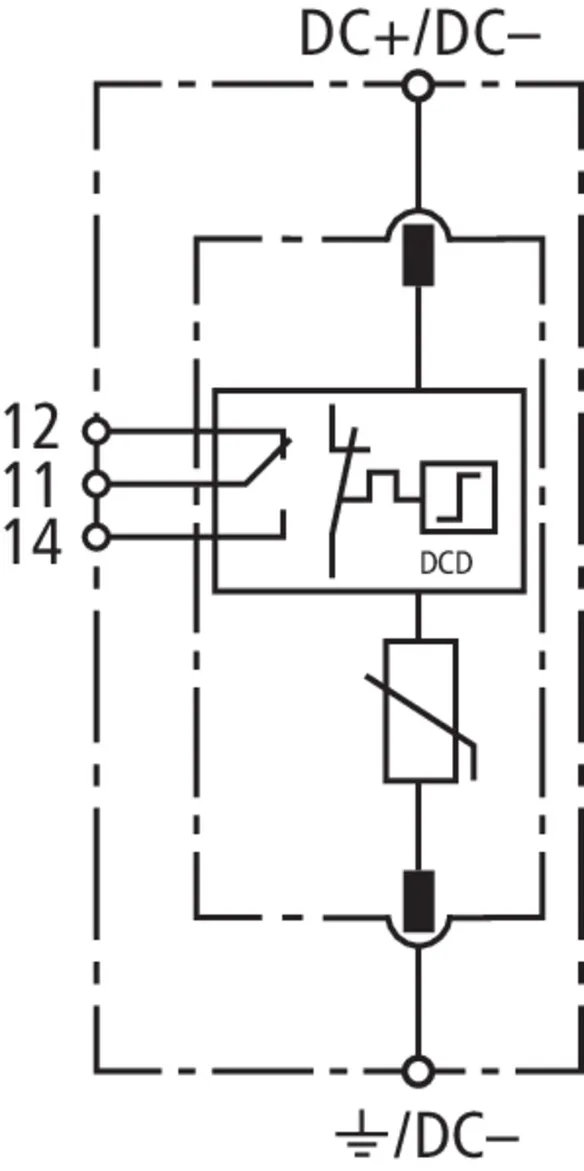

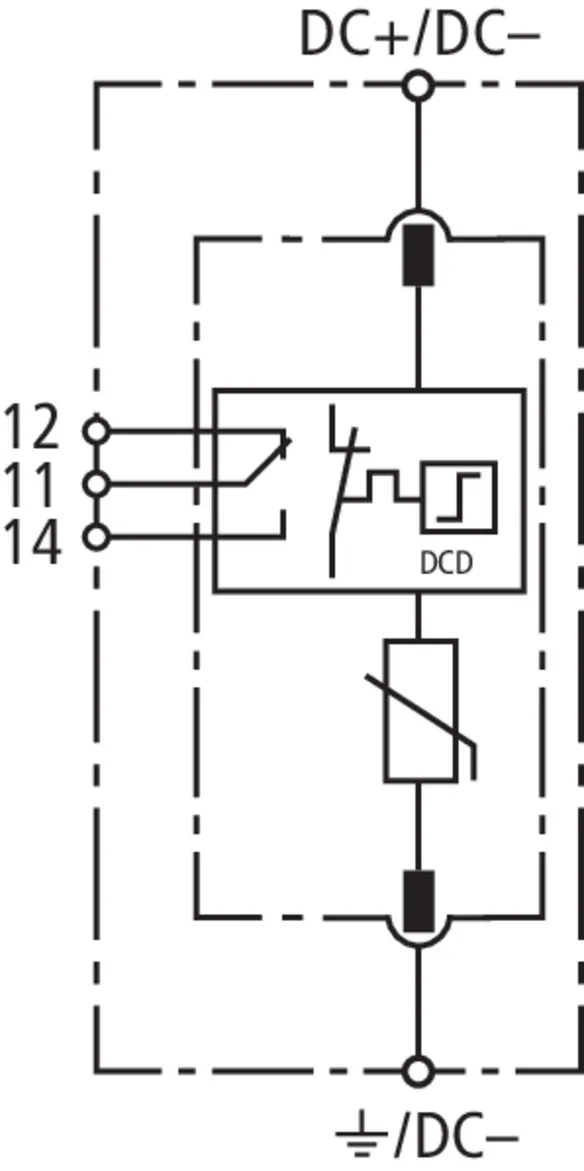

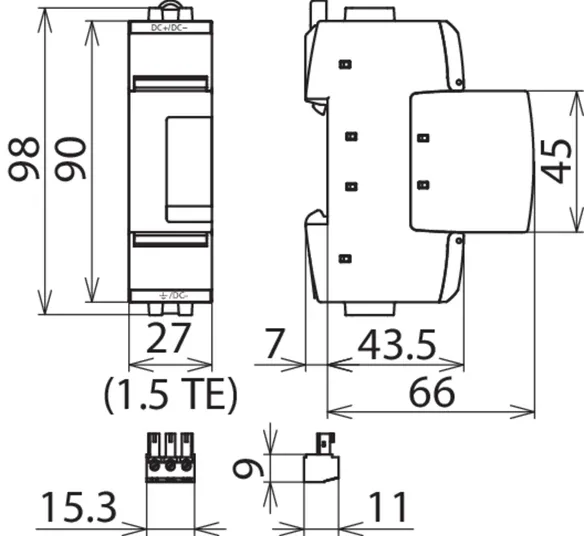

DEHNguard SE DC 60 FM 电涌保护器
单极模块可插拔电涌保护器
直流应用，1.5模宽度
故障指示
依据EN61643-11，2级SPD
带遥信端子
高性能压敏电阻
DCD直流切断技术，特别适用于直流电路
直流最大持续工作电压：60V
电压保护水平：≤ 0.5kV
标称放电电流 (8/20)：12.5kA
最大直流后备熔丝时短路耐受能力：2000A
依据IEC 62305-4与其它DEHN红线产品能量协调使用

制造商： DEHN
型号: DG SE DC 60 FM
货号: 972115
其他类似产品

认证

技术参数

SPD依据 EN 61643-11 / IEC 61643-11	2级 / II级
直流最大持续工作电压 (U_C )	60 V
标称放电电流 (8/20 µs) (I_n )	12.5 kA
电压保护水平 (U_P )	≤ 0.5 kV
无直流后备熔丝时短路耐受能力 (I_SCCR )	300 A
最大直流后备熔丝时短路耐受能力 (I_SCCR )	25 kA
最大后备熔丝	35 A gG
遥信触点类型	浮动切换触点

SPD依据 EN 61643-11 / IEC 61643-11	2级 / II级
与终端的能量协调性 (≤10m)	2级+3级
标称直流电压 (U_N )	48 V
直流最大持续工作电压 (U_C )	60 V
标称放电电流 (8/20 µs) (I_n )	12.5 kA
电压保护水平 (U_P )	≤ 0.5 kV
响应时间 (t_A )	≤ 25 ns
无直流后备熔丝时短路耐受能力 (I_SCCR )	300 A
最大直流后备熔丝时短路耐受能力 (I_SCCR )	25 kA
最大后备熔丝	35 A gG
暂态过电压 DC (U_T) – 特性	70 V / 5 sec 耐受
暂态过电压 DC，2x U_C (U_T) – 特性	120 V / 120 min 安全失效
工作温度范围 (T_U )	-40 °C ... +80 °C
工作状态/故障指示	绿 / 红
端口数	1
最小安装导线截面积	1.5 mm² 单股线/软线
最大安装导线截面积	35 mm² 多股线/25 mm² 软线
安装方式	35 mm DIN 轨，依据 EN 60715
外壳材质	红色热塑性材料， UL 94 V-0
安装地点	室内
防护等级	IP20
尺寸	1.5 模数，DIN 43880
遥信触点类型	浮动切换触点
交流负载能力	250 V / 0.5 A
直流负载能力	250 V / 0.1 A; 125 V / 0.2 A; 75 V / 0.5 A
遥信终端的横截面积	最大 1.5 mm² 单股线/软线
附加技术参数：	用于安全照明系统
- 交直流适用	否

.产品已加入收藏夹。

进入收藏夹

商品972115加入购物车。

进入网上商店

货号 972125 DG SE DC 242 FM

全球贸易项目代码 4013364158610, 海关HS编码: 853630, 总重: 174.00 g, 包装单位: 1.00 件


附加信息

CAD文件

DEHNguard SE DC 242 FM 电涌保护器
单极模块可插拔电涌保护器
直流应用，1.5模宽度
故障指示
依据EN61643-11，2级SPD
带遥信端子
高性能压敏电阻
DCD直流切断技术，特别适用于直流电路
直流最大持续工作电压：242V
电压保护水平：≤ 1.25kV
标称放电电流 (8/20)：12.5kA
最大直流后备熔丝时短路耐受能力：2000A
依据IEC 62305-4与其它DEHN红线产品能量协调使用

制造商： DEHN
型号: DG SE DC 242 FM
货号: 972125
其他类似产品

认证

技术参数

SPD依据 EN 61643-11 / IEC 61643-11	2级 / II级
直流最大持续工作电压 (U_C )	242 V
标称放电电流 (8/20 µs) (I_n )	12.5 kA
电压保护水平 (U_P )	≤ 1.25 kV
无直流后备熔丝时短路耐受能力 (I_SCCR )	300 A
最大直流后备熔丝时短路耐受能力 (I_SCCR )	25 kA
最大后备熔丝	35 A gG
遥信触点类型	浮动切换触点

SPD依据 EN 61643-11 / IEC 61643-11	2级 / II级
与终端的能量协调性 (≤10m)	2级+3级
标称直流电压 (U_N )	220 V
直流最大持续工作电压 (U_C )	242 V
标称放电电流 (8/20 µs) (I_n )	12.5 kA
电压保护水平 (U_P )	≤ 1.25 kV
响应时间 (t_A )	≤ 25 ns
无直流后备熔丝时短路耐受能力 (I_SCCR )	300 A
最大直流后备熔丝时短路耐受能力 (I_SCCR )	25 kA
最大后备熔丝	35 A gG
暂态过电压 DC (U_T) – 特性	320 V / 5 sec 耐受
暂态过电压 DC，2x U_C (U_T) – 特性	484 V / 120 min 安全失效
工作温度范围 (T_U )	-40 °C ... +80 °C
工作状态/故障指示	绿 / 红
端口数	1
最小安装导线截面积	1.5 mm² 单股线/软线
最大安装导线截面积	35 mm² 多股线/25 mm² 软线
安装方式	35 mm DIN 轨，依据 EN 60715
外壳材质	红色热塑性材料， UL 94 V-0
安装地点	室内
防护等级	IP20
尺寸	1.5 模数，DIN 43880
遥信触点类型	浮动切换触点
交流负载能力	250 V / 0.5 A
直流负载能力	250 V / 0.1 A; 125 V / 0.2 A; 75 V / 0.5 A
遥信终端的横截面积	最大 1.5 mm² 单股线/软线
附加技术参数：	用于安全照明系统
- 交直流适用	是
- 交流最大持续工作电压 (U_C )	255 V

.产品已加入收藏夹。

进入收藏夹

商品972125加入购物车。

进入网上商店

货号 972135 DG SE DC 550 FM

全球贸易项目代码 4013364158634, 海关HS编码: 853630, 总重: 189.00 g, 包装单位: 1.00 件


附加信息

CAD文件

DEHNguard SE DC 550 FM 电涌保护器
单极模块可插拔电涌保护器
直流应用，1.5模宽度
故障指示
依据EN61643-11，2级SPD
带遥信端子
高性能压敏电阻
DCD直流切断技术，特别适用于直流电路
直流最大持续工作电压：550V
电压保护水平：≤ 2.0kV
标称放电电流 (8/20)：12.5kA
最大直流后备熔丝时短路耐受能力：2000A
依据IEC 62305-4与其它DEHN红线产品能量协调使用

制造商： DEHN
型号: DG SE DC 550 FM
货号: 972135
其他类似产品

认证

技术参数

SPD依据 EN 61643-11 / IEC 61643-11	2级 / II级
直流最大持续工作电压 (U_C )	550 V
标称放电电流 (8/20 µs) (I_n )	12.5 kA
电压保护水平 (U_P )	≤ 2.0 kV
无直流后备熔丝时短路耐受能力 (I_SCCR )	200 A
最大直流后备熔丝时短路耐受能力 (I_SCCR )	25 kA
最大后备熔丝	35 A gG
遥信触点类型	浮动切换触点

SPD依据 EN 61643-11 / IEC 61643-11	2级 / II级
与终端的能量协调性 (≤10m)	2级+3级
标称直流电压 (U_N )	500 V
直流最大持续工作电压 (U_C )	550 V
标称放电电流 (8/20 µs) (I_n )	12.5 kA
电压保护水平 (U_P )	≤ 2.0 kV
响应时间 (t_A )	≤ 25 ns
无直流后备熔丝时短路耐受能力 (I_SCCR )	200 A
最大直流后备熔丝时短路耐受能力 (I_SCCR )	25 kA
最大后备熔丝	35 A gG
暂态过电压 DC (U_T) – 特性	726 V / 5 sec 耐受
暂态过电压 DC，2x U_C (U_T) – 特性	1100 V / 120 min 安全失效
工作温度范围 (T_U )	-40 °C ... +80 °C
工作状态/故障指示	绿 / 红
端口数	1
最小安装导线截面积	1.5 mm² 单股线/软线
最大安装导线截面积	35 mm² 多股线/25 mm² 软线
安装方式	35 mm DIN 轨，依据 EN 60715
外壳材质	红色热塑性材料， UL 94 V-0
安装地点	室内
防护等级	IP20
尺寸	1.5 模数，DIN 43880
遥信触点类型	浮动切换触点
交流负载能力	250 V / 0.5 A
直流负载能力	250 V / 0.1 A; 125 V / 0.2 A; 75 V / 0.5 A
遥信终端的横截面积	最大 1.5 mm² 单股线/软线
附加技术参数：	用于安全照明系统
- 交直流适用	否

.产品已加入收藏夹。

进入收藏夹

商品972135加入购物车。

进入网上商店

货号 972145 DG SE DC 900 FM

全球贸易项目代码 4013364158658, 海关HS编码: 853630, 总重: 194.00 g, 包装单位: 1.00 件


附加信息

CAD文件

DEHNguard SE DC 900 FM 电涌保护器
单极模块可插拔电涌保护器
直流应用，1.5模宽度
故障指示
依据EN61643-11，2级SPD
带遥信端子
高性能压敏电阻
DCD直流切断技术，特别适用于直流电路
直流最大持续工作电压：900V
电压保护水平：≤ 3.0kV
标称放电电流 (8/20)：12.5kA
最大直流后备熔丝时短路耐受能力：2000A
依据IEC 62305-4与其它DEHN红线产品能量协调使用

制造商： DEHN
型号: DG SE DC 900 FM
货号: 972145
其他类似产品

认证

技术参数

SPD依据 EN 61643-11 / IEC 61643-11	2级 / II级
直流最大持续工作电压 (U_C )	900 V
标称放电电流 (8/20 µs) (I_n )	12.5 kA
电压保护水平 (U_P )	≤ 3.0 kV
无直流后备熔丝时短路耐受能力 (I_SCCR )	100 A
最大直流后备熔丝时短路耐受能力 (I_SCCR )	25 kA
最大后备熔丝	80 A gPV
遥信触点类型	浮动切换触点

SPD依据 EN 61643-11 / IEC 61643-11	2级 / II级
与终端的能量协调性 (≤10m)	2级+3级
标称直流电压 (U_N )	750 V
直流最大持续工作电压 (U_C )	900 V
标称放电电流 (8/20 µs) (I_n )	12.5 kA
电压保护水平 (U_P )	≤ 3.0 kV
响应时间 (t_A )	≤ 25 ns
无直流后备熔丝时短路耐受能力 (I_SCCR )	100 A
最大直流后备熔丝时短路耐受能力 (I_SCCR )	25 kA
最大后备熔丝	80 A gPV
暂态过电压 DC (U_T) – 特性	1089 V / 5 sec 耐受
暂态过电压 DC，2x U_C (U_T) – 特性	1800 V / 120 min 安全失效
工作温度范围 (T_U )	-40 °C ... +80 °C
工作状态/故障指示	绿 / 红
端口数	1
最小安装导线截面积	1.5 mm² 单股线/软线
最大安装导线截面积	35 mm² 多股线/25 mm² 软线
安装方式	35 mm DIN 轨，依据 EN 60715
外壳材质	红色热塑性材料， UL 94 V-0
安装地点	室内
防护等级	IP20
尺寸	1.5 模数，DIN 43880
遥信触点类型	浮动切换触点
交流负载能力	250 V / 0.5 A
直流负载能力	250 V / 0.1 A; 125 V / 0.2 A; 75 V / 0.5 A
遥信终端的横截面积	最大1.5 mm²单股线/软线
附加技术参数：	用于安全照明系统
- 交直流适用	否

.产品已加入收藏夹。

进入收藏夹

商品972145加入购物车。

进入网上商店

货号 972150 DG M DC ACI 1250 FM

全球贸易项目代码 4013364530850, 海关HS编码: 853540, 总重: 652.76 g, 包装单位: 1.00 件


附加信息

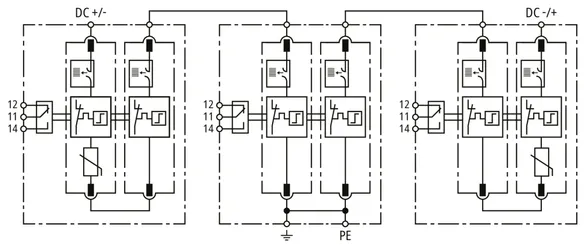

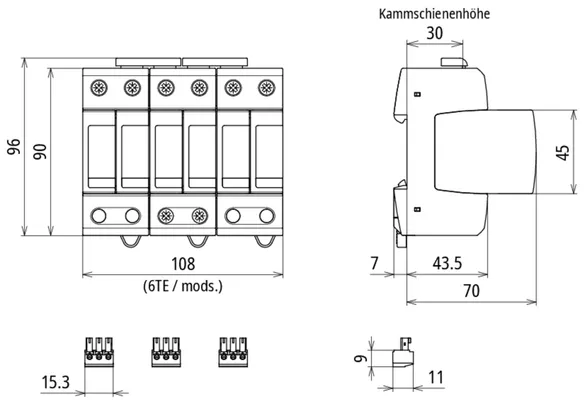

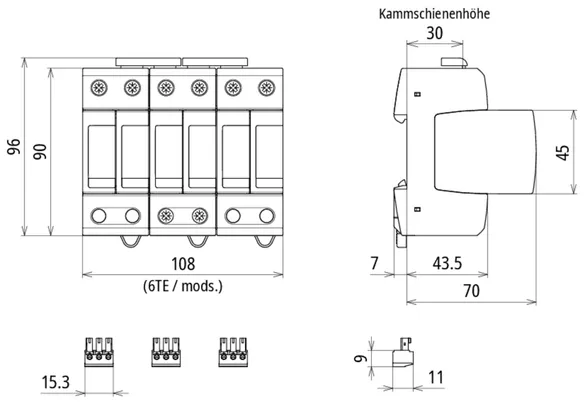

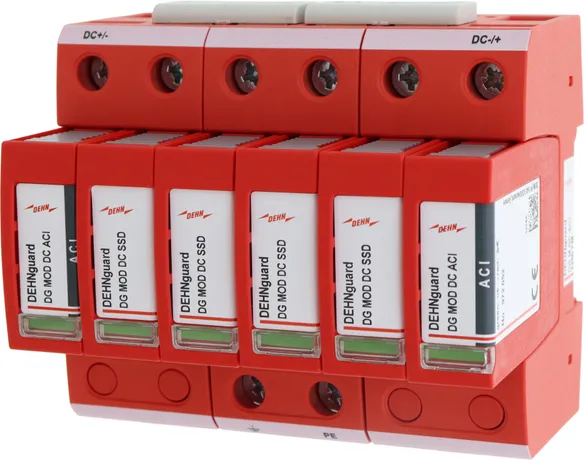

2 型电涌保护器，DG M DC ACI 1250 FM
模块化，可插拔式电涌保护器
用于直流应用，宽度为 6 个模组
机械功能/故障指示
电涌保护器 2 型符合 EN / IEC 61643-41 标准
由开关/火花间隙组合而成
专门设计用于最高电压为 1250 V 的直流充电系统
最大持续工作电压 (+ --> -)：1250 V DC
标称放电电流 (8/20 µs)：10 kA
无电势远程信号触点用作转换接触件
已按照 EN60068 标准通过了振动与冲击测试

制造商： DEHN
型号: DG M DC ACI 1250 FM
货号: 972150
其他类似产品

技术参数

电涌保护器类同 EN 61643-41 / ... IEC 61643-41	2 型/ II 级
直流最大持续工作电压[DC+ --> DC-] (U_C )	1250 V
直流最大持续工作电压 [(DC+/DC-) --> PE] (U_C )	625 V
标称放电电流 (8/20 µs) (I_n )	10 kA
最大标称放电电流 (8/20 µs) (I_最大 )	20 kA
电压保护水平 [DC+ --> DC-] (U_p )	< 5 kV
电压保护水平 [(DC+/DC-) --> PE] (U_p )	< 2.5 kV
最大短路耐受能力 (I_SCCR )	5 kA
遥信触点类型	浮动切换触点

电涌保护器类同 EN 61643-41 / ... IEC 61643-41	2 型/ II 级
额定电压 DC [DC+ --> DC-] (U_N )	1250 V
额定电压 DC [(DC+/DC-) --> PE] (U_N )	625 V
直流最大持续工作电压[DC+ --> DC-] (U_C )	1250 V
直流最大持续工作电压 [(DC+/DC-) --> PE] (U_C )	625 V
标称放电电流 (8/20 µs) (I_n )	10 kA
最大标称放电电流 (8/20 µs) (I_最大 )	20 kA
电压保护水平 [DC+ --> DC-] (U_p )	< 5 kV
电压保护水平 [(DC+/DC-) --> PE] (U_p )	< 2.5 kV
最大短路耐受能力 (I_SCCR )	5 kA
需要额外的外部保险丝	否
工作温度范围 (T_U )	-40 °C ... +80 °C
工作状态/故障指示	绿 / 红
端口数	1
最小安装导线截面积	1.5 mm² 单股线/软线
最大安装导线截面积	35 mm2 多股线/25 mm² 软线
安装方式	35 mm DIN 轨，依据 EN 60715
外壳材质	红色热塑性材料，UL 94 V-0
安装地点	室内
防护等级	IP20
尺寸	6 模数，DIN 43880
遥信触点类型	浮动切换触点
交流负载能力	250 V / 0.5 A
直流负载能力	250 V / 0.1 A; 125 V / 0.2 A; 75 V / 0.5 A
遥信终端的横截面积	最大1.5 mm² 单股线/软线
附加技术参数：	---------------------------------
- 在直流供电系统中使用，最高可达 I_SCCR	≤ 100 kA
– 1250 V DC 以下无响应	是

.产品已加入收藏夹。

进入收藏夹

商品972150加入购物车。

进入网上商店

Results for products (0)

Results for content (0)

DEHNguard ME/SE DC ... (FM)

DEHNguard ME DC ... FM

货号 972147 DG ME DC Y 1000 FM

.产品已加入收藏夹。

商品972147加入购物车。

DEHNguard SE DC ...

货号 972110 DG SE DC 60

.产品已加入收藏夹。

商品972110加入购物车。

货号 972120 DG SE DC 242

.产品已加入收藏夹。

商品972120加入购物车。

货号 972130 DG SE DC 550

.产品已加入收藏夹。

商品972130加入购物车。

货号 972140 DG SE DC 900

.产品已加入收藏夹。

商品972140加入购物车。

DEHNguard SE DC ... FM

货号 972115 DG SE DC 60 FM

.产品已加入收藏夹。

商品972115加入购物车。

货号 972125 DG SE DC 242 FM

.产品已加入收藏夹。

商品972125加入购物车。

货号 972135 DG SE DC 550 FM

.产品已加入收藏夹。

商品972135加入购物车。

货号 972145 DG SE DC 900 FM

.产品已加入收藏夹。

商品972145加入购物车。

DEHNguard M DC ACI 1250 FM

货号 972150 DG M DC ACI 1250 FM

.产品已加入收藏夹。

商品972150加入购物车。

DEHNguard ME/SE DC ... (FM)

DEHNguard ME DC ... FM

货号 972147 DG ME DC Y 1000 FM

972147.stp 您没有下载权限972147.stp

972147.igs 您没有下载权限972147.igs

972147.jt 您没有下载权限972147.jt

972147.dwg 您没有下载权限972147.dwg

972147m_E.dxf 您没有下载权限972147m_E.dxf

.产品已加入收藏夹。

商品972147加入购物车。

DEHNguard SE DC ...

货号 972110 DG SE DC 60

972120.stp 您没有下载权限972120.stp

972120.igs 您没有下载权限972120.igs

972120.jt 您没有下载权限972120.jt

972120.dwg 您没有下载权限972120.dwg

972110m_E.dxf 您没有下载权限972110m_E.dxf

DEHN.972110.wspak 您没有下载权限DEHN.972110.wspak

DEHN.972110.edz 您没有下载权限DEHN.972110.edz

.产品已加入收藏夹。

商品972110加入购物车。

货号 972120 DG SE DC 242

972120.stp 您没有下载权限972120.stp

972120.igs 您没有下载权限972120.igs

972120.jt 您没有下载权限972120.jt

972120.dwg 您没有下载权限972120.dwg

972110m_E.dxf 您没有下载权限972110m_E.dxf

DEHN.972120.wspak 您没有下载权限DEHN.972120.wspak

DEHN.972120.edz 您没有下载权限DEHN.972120.edz

.产品已加入收藏夹。

商品972120加入购物车。

货号 972130 DG SE DC 550

972120.stp 您没有下载权限972120.stp

972120.igs 您没有下载权限972120.igs

972120.jt 您没有下载权限972120.jt

972120.dwg 您没有下载权限972120.dwg

972110m_E.dxf 您没有下载权限972110m_E.dxf

DEHN.972130.wspak 您没有下载权限DEHN.972130.wspak

DEHN.972130.edz 您没有下载权限DEHN.972130.edz

.产品已加入收藏夹。

商品972130加入购物车。

货号 972140 DG SE DC 900

972120.stp 您没有下载权限972120.stp

972120.igs 您没有下载权限972120.igs

972120.jt 您没有下载权限972120.jt

972120.dwg 您没有下载权限972120.dwg

972110m_E.dxf 您没有下载权限972110m_E.dxf

DEHN.972140.wspak 您没有下载权限DEHN.972140.wspak

DEHN.972140.edz 您没有下载权限DEHN.972140.edz

.产品已加入收藏夹。

商品972140加入购物车。

DEHNguard SE DC ... FM

货号 972115 DG SE DC 60 FM

972125.stp 您没有下载权限972125.stp

972125.igs 您没有下载权限972125.igs

972125.jt 您没有下载权限972125.jt

972125.dwg 您没有下载权限972125.dwg

972115m_E.dxf 您没有下载权限972115m_E.dxf

DEHN.972115.wspak 您没有下载权限DEHN.972115.wspak

DEHN.972115.edz 您没有下载权限DEHN.972115.edz

.产品已加入收藏夹。

商品972115加入购物车。

货号 972125 DG SE DC 242 FM

972125.stp 您没有下载权限972125.stp

972125.igs 您没有下载权限972125.igs

972125.jt 您没有下载权限972125.jt

972125.dwg 您没有下载权限972125.dwg

972115m_E.dxf 您没有下载权限972115m_E.dxf

DEHN.972125.wspak 您没有下载权限DEHN.972125.wspak

DEHN.972125.edz 您没有下载权限DEHN.972125.edz

.产品已加入收藏夹。

商品972125加入购物车。

货号 972135 DG SE DC 550 FM

972125.stp 您没有下载权限972125.stp

972125.igs 您没有下载权限972125.igs

972125.jt 您没有下载权限972125.jt

972125.dwg 您没有下载权限972125.dwg

972115m_E.dxf 您没有下载权限972115m_E.dxf

DEHN.972135.wspak 您没有下载权限DEHN.972135.wspak

DEHN.972135.edz 您没有下载权限DEHN.972135.edz
