DEHNguard 5 kA

“动态热脱扣”SPD监测装置，可靠性高
采用紧凑设计（宽度18 / 36 mm），易于安装及改造
优化设计的放电能力，每极5 kA (I_n) / 15 kA (I_max) (8/20 µs)
与Red/Line系列产品能量协调
视窗中可显示工作状态及故障指示
依据 EN 60068-2，通过了冲击和振动测试

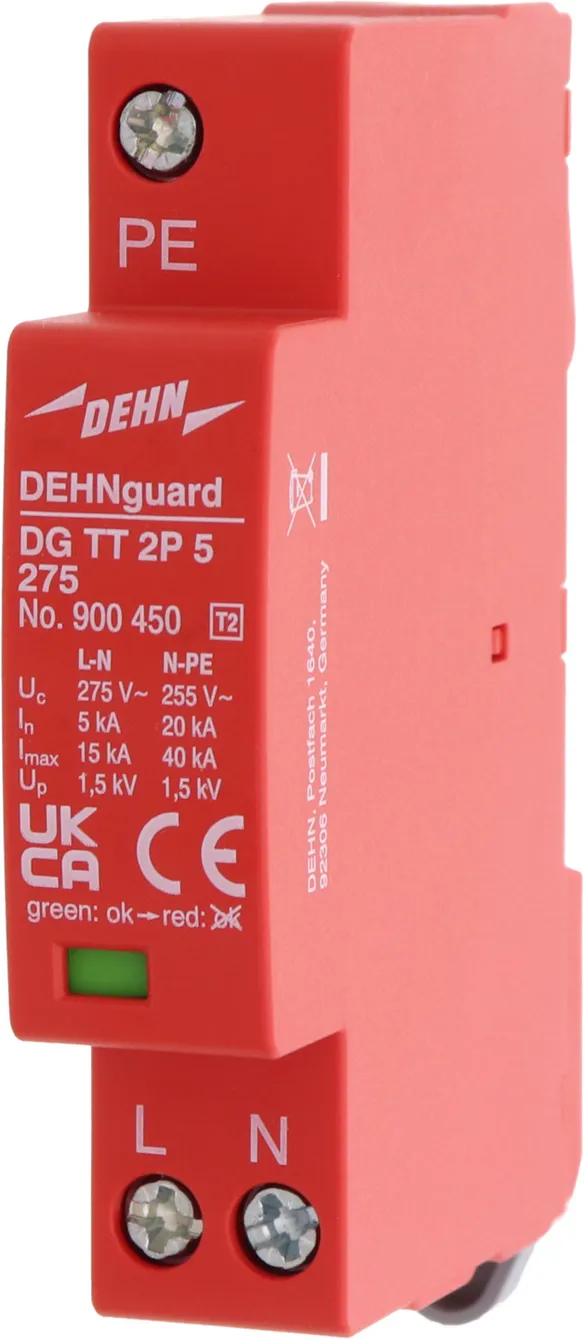

DEHNguard TT 2P 5 275

紧凑型电涌保护器，用于单相TT和TN系统（1+1电路）。

1 产品

货号 900450 DG TT 2P 5 275

全球贸易项目代码 4013364157989, 海关HS编码: 853630, 总重: 91.00 g, 包装单位: 1.00 件


附加信息

CAD文件

DEHNguard TT 2P 5 275 电涌保护器
2极电涌保护器
1模宽度
依据IEC 61643-11，GB/T 18802.1-2011，2级SPD
故障指示
交流最大持续工作电压：275 V
电压保护水平：≤ 1.5 kV / 1.5 kV
标称放电电流：5 kA / 20 kA
短路耐受能力：6 kArms
依据IEC 62305-4，GB/T 21714.4-2015可与其它红线产品能量协调使用
批准: KEMA

制造商： DEHN
型号: DG TT 2P 5 275
货号: 900450
其他类似产品

认证

技术参数

SPD依据EN 61643-11	2级
交流最大持续工作电压 [L-N] (U_C )	275 V (50 / 60 Hz)
交流最大持续工作电压 [N-PE] (U_C )	255 V (50 / 60 Hz)
标称放电电流(8/20 μs) [L-N] (I_n )	5 kA
标称放电电流(8/20 μs) [N-PE] (I_n )	20 kA
最大放电电流(8/20 μs) [L-N] (I_max )	15 kA
最大放电电流(8/20 μs) [N-PE] (I_max )	40 kA
电压保护水平 (U_P )	≤ 1.5 kV
最大后备熔丝	MCB C 63 A
批准	KEMA

SPD依据EN 61643-11	2级
与终端设备能量协调的保护效果 (≤ 10 m)	2 型 + 3 型
供电系统	单相 TT/TN系统
标称交流电压 (U_N )	230 V (50 / 60 Hz)
交流最大持续工作电压 [L-N] (U_C )	275 V (50 / 60 Hz)
交流最大持续工作电压 [N-PE] (U_C )	255 V (50 / 60 Hz)
工频续流遮断能力 [N-PE] (I_fi )	100 A
标称放电电流(8/20 μs) [L-N] (I_n )	5 kA
标称放电电流(8/20 μs) [N-PE] (I_n )	20 kA
最大放电电流(8/20 μs) [L-N] (I_max )	15 kA
最大放电电流(8/20 μs) [N-PE] (I_max )	40 kA
电压保护水平 (U_P )	≤ 1.5 kV
残流 (I_PE )	≤ 5 µA
响应时间 [L-N] (t_A )	≤ 25 ns
响应时间 [N-PE] (t_A )	≤ 100 ns
最大后备熔丝	MCB C 63 A
最大后备熔丝时短路耐受能力 (I_SCCR )	6 kA
暂态过电压 (TOV) [L-N] (U_T )	335 V / 5 s 耐受
暂态过电压 (TOV) [L-N] (U_T )	440 V / 120 min 安全失效
暂态过电压 (TOV) [N-PE] (U_T )	1200 V / 200 ms 耐受
工作温度范围	-40 °C ... +80 °C
工作状态/故障指示	绿 / 红
端口数	1
最小安装导线截面积 (单股线/ 软线)	0.75 mm²
最大安装导线截面积 (单股线/ 软线)	10 mm² / 6 mm²
安装方式	35 mm DIN 轨，依据EN 60715
外壳材质	红色热塑性材料，UL 94 V-0
安装地点	室内
防护等级	IP 20

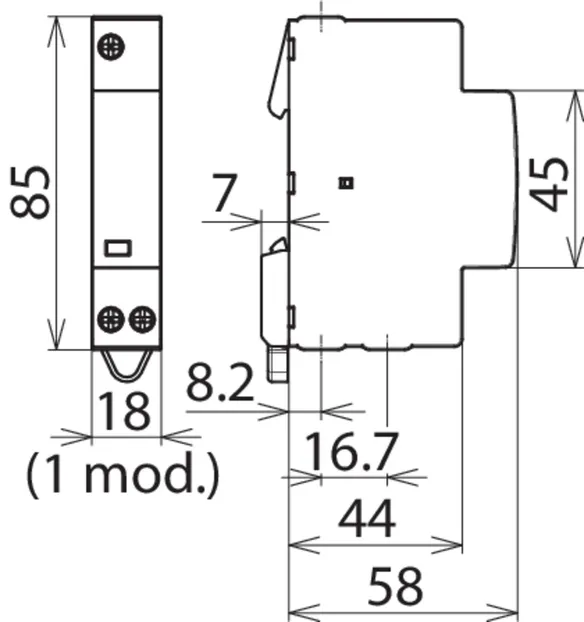

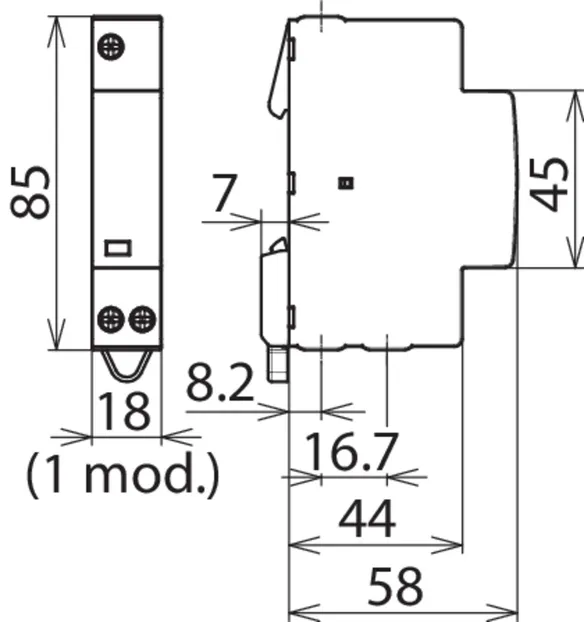

尺寸	1 模数，DIN 43880
批准	KEMA

.产品已加入收藏夹。

进入收藏夹

商品900450加入购物车。

进入网上商店

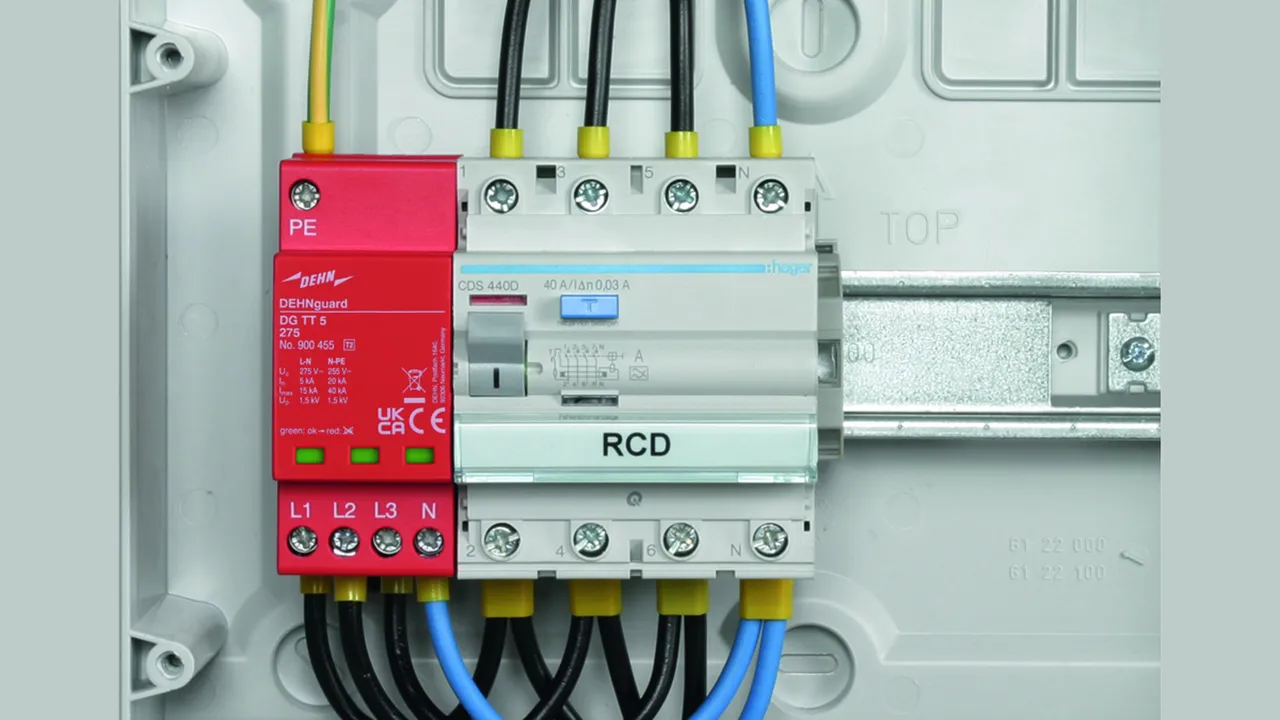

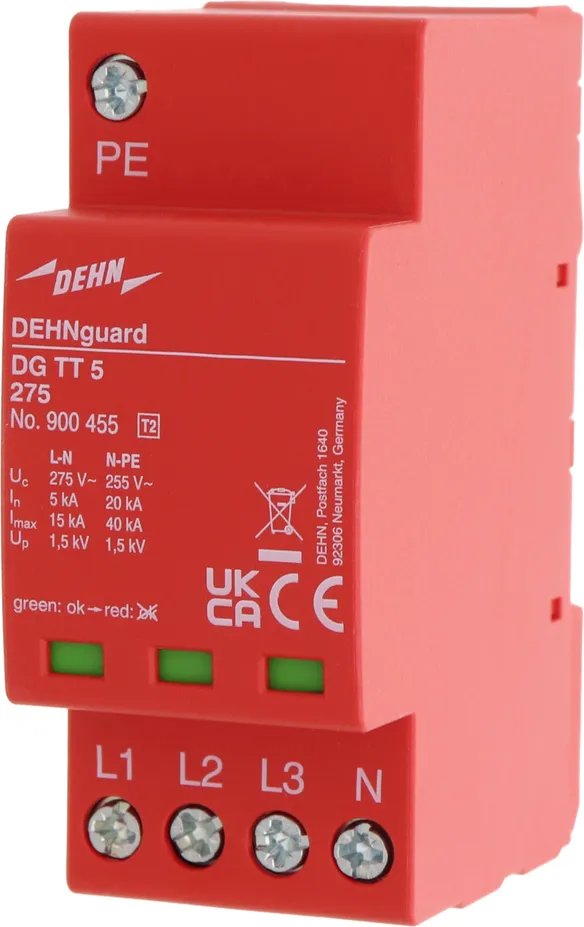

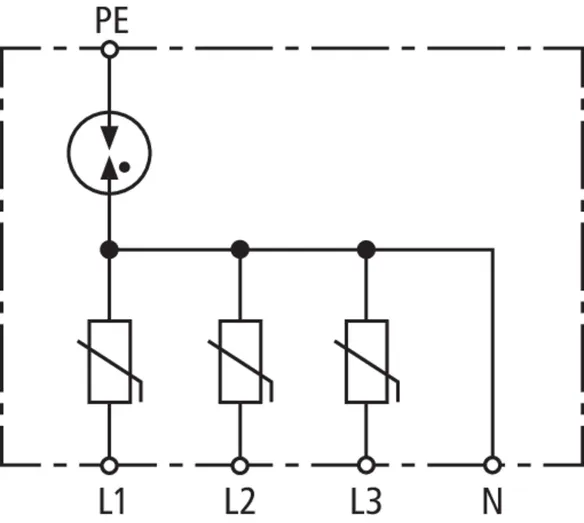

DEHNguard TT 5 275

紧凑型电涌保护器，用于三相TT和TNS系统（3+1电路）。

1 产品

货号 900455 DG TT 5 275

全球贸易项目代码 4013364157996, 海关HS编码: 853630, 总重: 164.00 g, 包装单位: 1.00 件


附加信息

CAD文件

DEHNguard TT 5 275 电涌保护器
4极电涌保护器
2模宽度
依据IEC 61643-11，GB/T 18802.1-2011，2级SPD
故障指示
交流最大持续工作电压：275 V
电压保护水平：≤ 1.5 kV / 1.5 kV
标称放电电流：5 kA / 20 kA
短路耐受能力：6 kArms
依据IEC 62305-4，GB/T 21714.4-2015可与其它红线产品能量协调使用
批准: KEMA

制造商： DEHN
型号: DG TT 5 275
货号: 900455
其他类似产品

认证

技术参数

SPD依据EN 61643-11	2级
交流最大持续工作电压 [L-N] (U_C )	275 V (50 / 60 Hz)
交流最大持续工作电压 [N-PE] (U_C )	255 V (50 / 60 Hz)
标称放电电流(8/20 μs) [L-N] (I_n )	5 kA
标称放电电流(8/20 μs) [N-PE] (I_n )	20 kA
最大放电电流(8/20 μs) [L-N] (I_max )	15 kA
最大放电电流(8/20 μs) [N-PE] (I_max )	40 kA
电压保护水平 (U_P )	≤ 1.5 kV
最大后备熔丝	MCB C 63 A
批准	KEMA

SPD依据EN 61643-11	2级
与终端设备能量协调的保护效果 (≤ 10 m)	2 型 + 3 型
供电系统	三相 TT/TN系统
标称交流电压 (U_N )	230 / 400 V (50 / 60 Hz)
交流最大持续工作电压 [L-N] (U_C )	275 V (50 / 60 Hz)
交流最大持续工作电压 [N-PE] (U_C )	255 V (50 / 60 Hz)
工频续流遮断能力 [N-PE] (I_fi )	100 A
标称放电电流(8/20 μs) [L-N] (I_n )	5 kA
标称放电电流(8/20 μs) [N-PE] (I_n )	20 kA
最大放电电流(8/20 μs) [L-N] (I_max )	15 kA
最大放电电流(8/20 μs) [N-PE] (I_max )	40 kA
电压保护水平 (U_P )	≤ 1.5 kV
残流 (I_PE )	≤ 5 µA
响应时间 [L-N] (t_A )	≤ 25 ns
响应时间 [N-PE] (t_A )	≤ 100 ns
最大后备熔丝	MCB C 63 A
最大后备熔丝时短路耐受能力 (I_SCCR )	6 kA
暂态过电压 (TOV) [L-N] (U_T )	335 V / 5 s 耐受
暂态过电压 (TOV) [L-N] (U_T )	440 V / 120 min 安全失效
暂态过电压 (TOV) [N-PE] (U_T )	1200 V / 200 ms 耐受
工作温度范围	-40 °C ... +80 °C
工作状态/故障指示	绿 / 红
端口数	1
最小安装导线截面积 (单股线/ 软线)	0.75 mm²
最大安装导线截面积 (单股线/ 软线)	10 mm² / 6 mm²
安装方式	35 mm DIN 轨，依据EN 60715
外壳材质	红色热塑性材料，UL 94 V-0
安装地点	室内
防护等级	IP 20

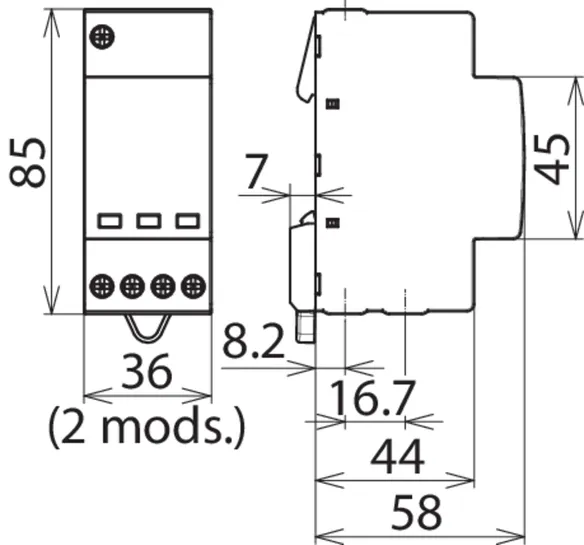

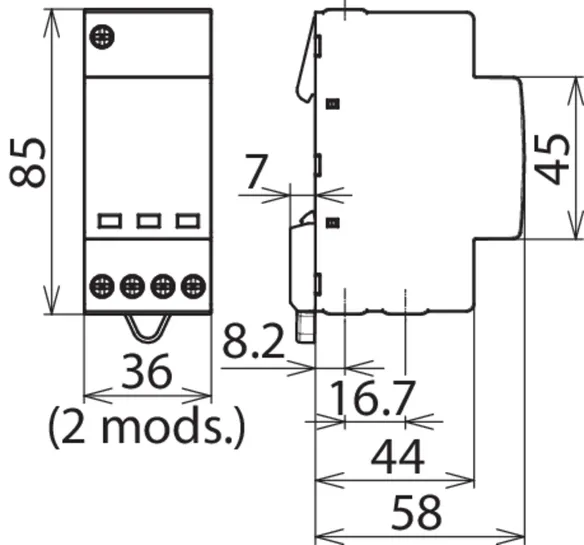

尺寸	2 模数，DIN 43880
批准	KEMA

.产品已加入收藏夹。

进入收藏夹

商品900455加入购物车。

进入网上商店

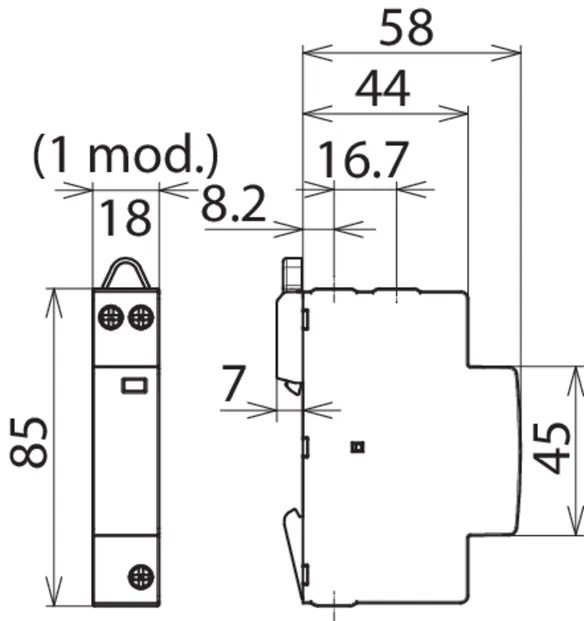

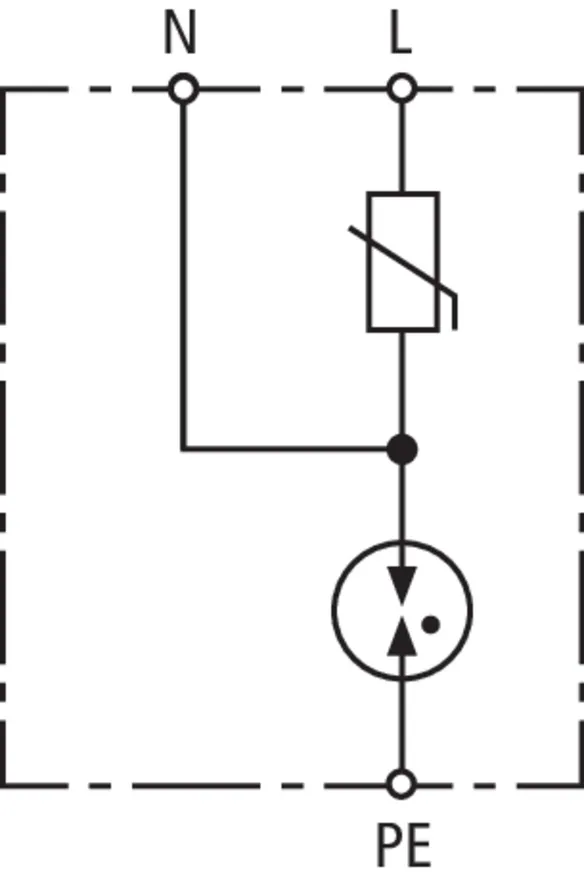

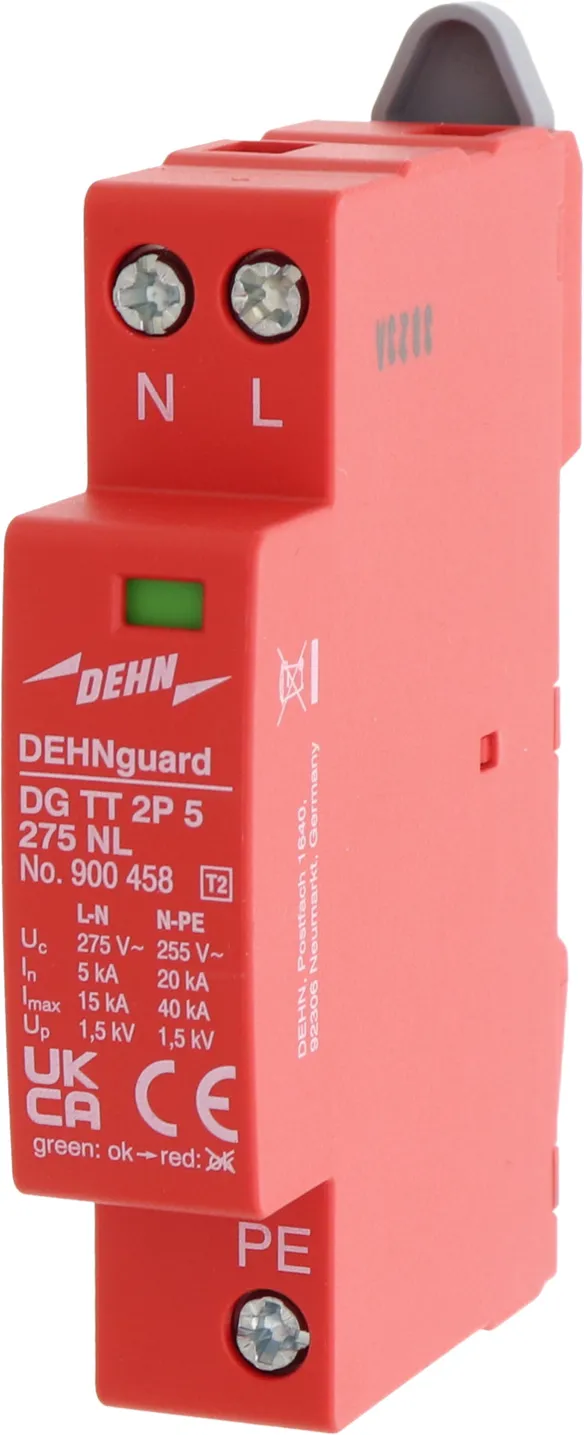

DEHNguard TT 2P 5 275 NL

紧凑型电涌保护器，用于单相 TT/TN系统（1+1电路）。

1 产品

货号 900458 DG TT 2P 5 275 NL

全球贸易项目代码 4013364320574, 海关HS编码: 853630, 总重: 90.68 g, 包装单位: 1.00 件


附加信息

DEHNguard M TT 2P 5 275 NL 电涌保护器
2极电涌保护器
1模宽度
依据IEC 61643-11，GB/T 18802.1-2011，2级SPD
故障指示
交流最大持续工作电压：275 V
电压保护水平：≤ 1.5 kV / 1.5 kV
标称放电电流：5 kA / 20 kA
短路耐受能力：6 kArms
依据IEC 62305-4，GB/T 21714.4-2015可与其它红线产品能量协调使用

制造商： DEHN
型号: DG TT 2P 5 275 NL
货号: 900458
其他类似产品

认证

技术参数

SPD依据EN 61643-11	2级
交流最大持续工作电压 [L-N] (U_C )	275 V (50 / 60 Hz)
交流最大持续工作电压 [N-PE] (U_C )	255 V (50 / 60 Hz)
标称放电电流(8/20 μs) [L-N] (I_n )	5 kA
标称放电电流(8/20 μs) [N-PE] (I_n )	20 kA
最大放电电流(8/20 μs) [L-N] (I_max )	15 kA
最大放电电流(8/20 μs) [N-PE] (I_max )	40 kA
电压保护水平 (U_P )	≤ 1.5 kV
最大后备熔丝	MCB C 63 A

SPD依据EN 61643-11	2级
与终端设备能量协调的保护效果 (≤ 10 m)	2 型 + 3 型
供电系统	单相 TT/TN系统
标称交流电压 (U_N )	230 V (50 / 60 Hz)
交流最大持续工作电压 [L-N] (U_C )	275 V (50 / 60 Hz)
交流最大持续工作电压 [N-PE] (U_C )	255 V (50 / 60 Hz)
工频续流遮断能力 [N-PE] (I_fi )	100 A
标称放电电流(8/20 μs) [L-N] (I_n )	5 kA
标称放电电流(8/20 μs) [N-PE] (I_n )	20 kA
最大放电电流(8/20 μs) [L-N] (I_max )	15 kA
最大放电电流(8/20 μs) [N-PE] (I_max )	40 kA
电压保护水平 (U_P )	≤ 1.5 kV
残流 (I_PE )	≤ 5 µA
响应时间 [L-N] (t_A )	≤ 25 ns
响应时间 [N-PE] (t_A )	≤ 100 ns
最大后备熔丝	MCB C 63 A
最大后备熔丝时短路耐受能力 (I_SCCR )	6 kA
暂态过电压 (TOV) [L-N] (U_T )	440 V / 120 min 安全失效
暂态过电压 (TOV) [N-PE] (U_T )	1200 V / 200 ms 耐受
工作温度范围	-40 °C ... +80 °C
工作状态/故障指示	绿 / 红
端口数	1
最小安装导线截面积 (单股线/ 软线)	0.75 mm²
最大安装导线截面积 (单股线/ 软线)	10 mm² / 6 mm²
安装方式	35 mm DIN 轨，依据 EN 60715
外壳材质	红色热塑性材料，UL 94 V-0
安装地点	室内
防护等级	IP 20

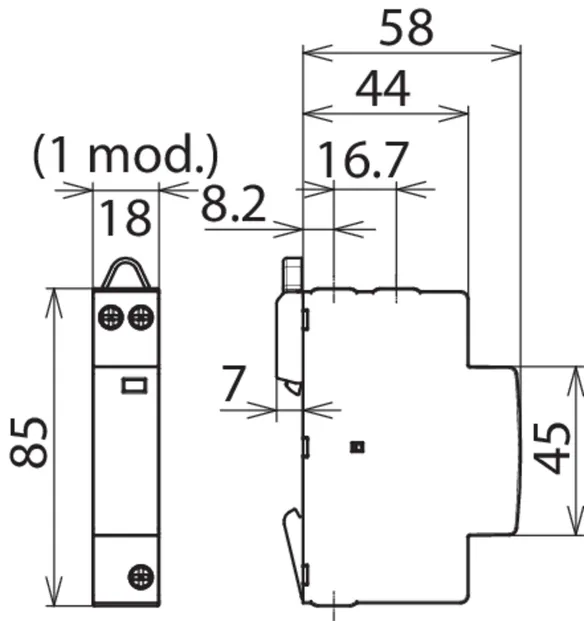

尺寸	1 模数，DIN 43880

.产品已加入收藏夹。

进入收藏夹

商品900458加入购物车。

进入网上商店

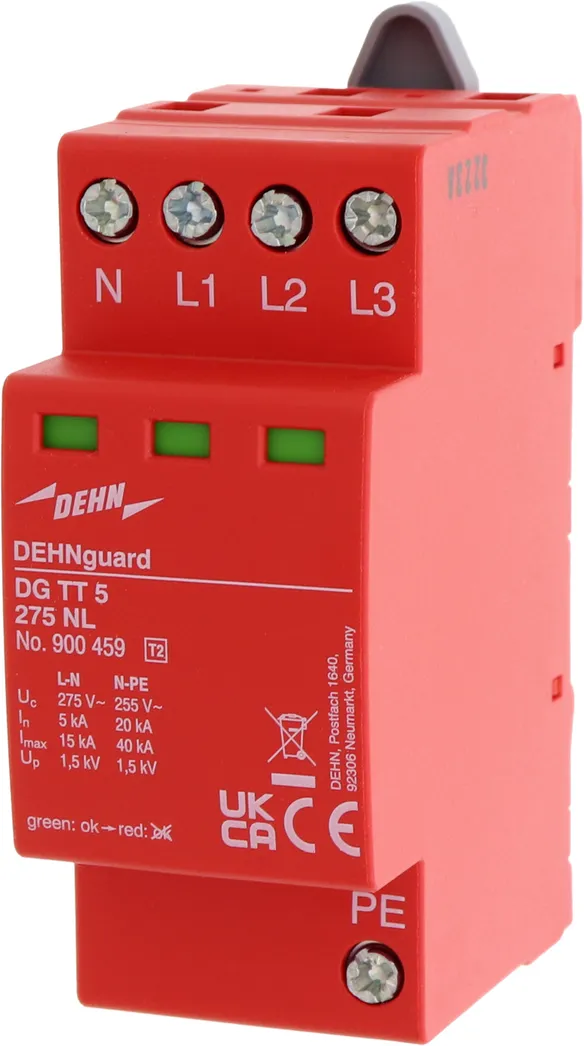

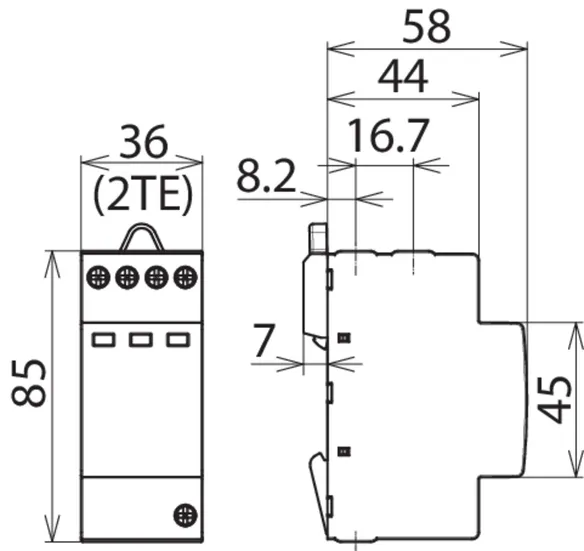

DEHNguard TT 5 275 NL

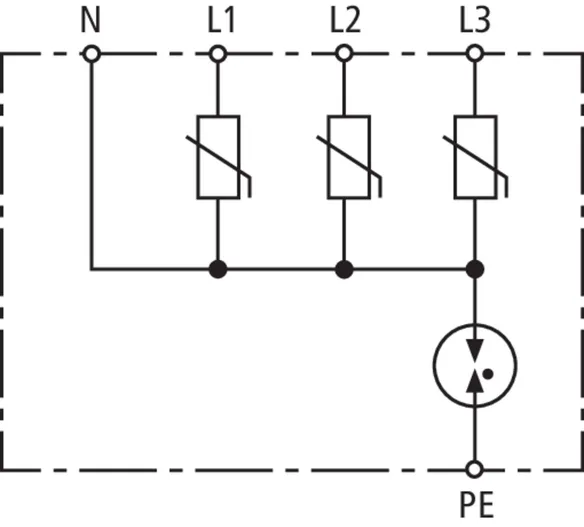

紧凑型电涌保护器，用于三相 TT/TNS系统（3+1电路）。

1 产品

货号 900459 DG TT 5 275 NL

全球贸易项目代码 4013364320581, 海关HS编码: 853630, 总重: 163.06 g, 包装单位: 1.00 件


附加信息

DEHNguard M TT 5 275 NL 电涌保护器
4极电涌保护器
2模宽度
依据IEC 61643-11，GB/T 18802.1-2011，2级SPD
故障指示
交流最大持续工作电压：275 V
电压保护水平：≤ 1.5 kV / 1.5 kV
标称放电电流：5 kA / 20 kA
短路耐受能力：6 kArms
依据IEC 62305-4，GB/T 21714.4-2015可与其它红线产品能量协调使用

制造商： DEHN
型号: DG TT 5 275 NL
货号: 900459
其他类似产品

认证

技术参数

SPD依据EN 61643-11	2级
交流最大持续工作电压 [L-N] (U_C )	275 V (50 / 60 Hz)
交流最大持续工作电压 [N-PE] (U_C )	255 V (50 / 60 Hz)
标称放电电流(8/20 μs) [L-N] (I_n )	5 kA
标称放电电流(8/20 μs) [N-PE] (I_n )	20 kA
最大放电电流(8/20 μs) [L-N] (I_max )	15 kA
最大放电电流(8/20 μs) [N-PE] (I_max )	40 kA
电压保护水平 (U_P )	≤ 1.5 kV
最大后备熔丝	MCB C 63 A

SPD依据EN 61643-11	2级
与终端设备能量协调的保护效果 (≤ 10 m)	2 型 + 3 型
供电系统	三相 TT/TN系统
标称交流电压 (U_N )	230 / 400 V (50 / 60 Hz)
交流最大持续工作电压 [L-N] (U_C )	275 V (50 / 60 Hz)
交流最大持续工作电压 [N-PE] (U_C )	255 V (50 / 60 Hz)
工频续流遮断能力 [N-PE] (I_fi )	100 A
标称放电电流(8/20 μs) [L-N] (I_n )	5 kA
标称放电电流(8/20 μs) [N-PE] (I_n )	20 kA
最大放电电流(8/20 μs) [L-N] (I_max )	15 kA
最大放电电流(8/20 μs) [N-PE] (I_max )	40 kA
电压保护水平 (U_P )	≤ 1.5 kV
残流 (I_PE )	≤ 5 µA
响应时间 [L-N] (t_A )	≤ 25 ns
响应时间 [N-PE] (t_A )	≤ 100 ns
最大后备熔丝	MCB C 63 A
最大后备熔丝时短路耐受能力 (I_SCCR )	6 kA
暂态过电压 (TOV) [L-N] (U_T )	440 V / 120 min 安全失效
暂态过电压 (TOV) [N-PE] (U_T )	1200 V / 200 ms 耐受
工作温度范围	-40 °C ... +80 °C
工作状态/故障指示	绿 / 红
端口数	1
最小安装导线截面积 (单股线/ 软线)	0.75 mm²
最大安装导线截面积 (单股线/ 软线)	10 mm² / 6 mm²
安装方式	35 mm DIN 轨，依据 EN 60715
外壳材质	红色热塑性材料，UL 94 V-0
安装地点	室内
防护等级	IP 20

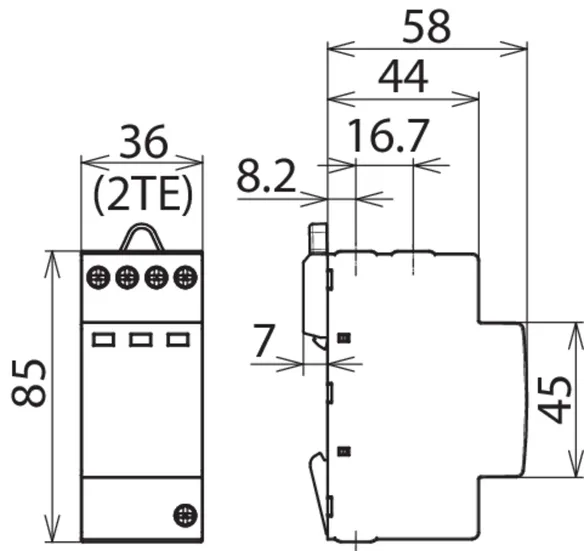

尺寸	2 模数，DIN 43880
