DEHNshield
- 优化设计预接线的1级+2级火花间隙型复合雷电流电涌保护器
- 采用火花间隙技术,节省空间,紧凑型设计,仅仅1模宽度
- 满足IEC 60364-5-53中的最低雷电流泄放能力要求
- 可用于雷电等电位连接,包括保护终端设备
- 雷电流放电能力达50kA (10/350 µs)
- 视窗指示工作状态/故障状态
- 高工频续流遮断能力 (Ifi = 25kArms)
详情

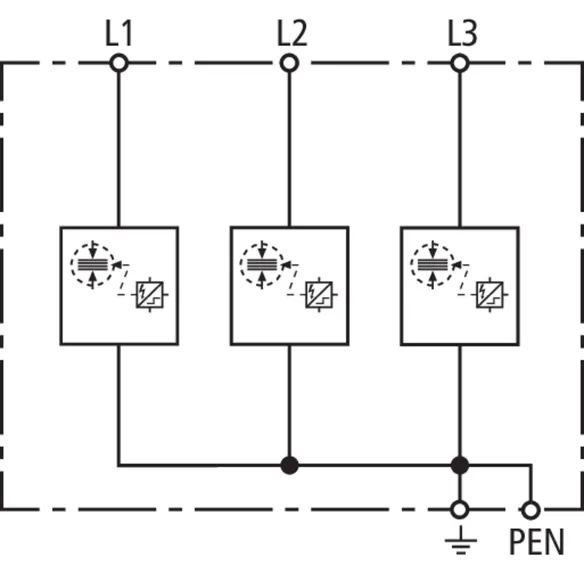

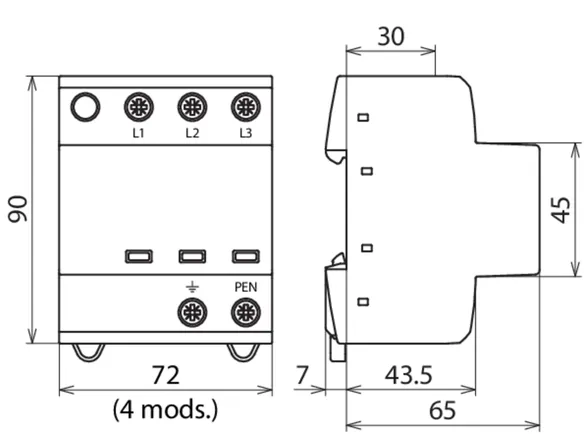

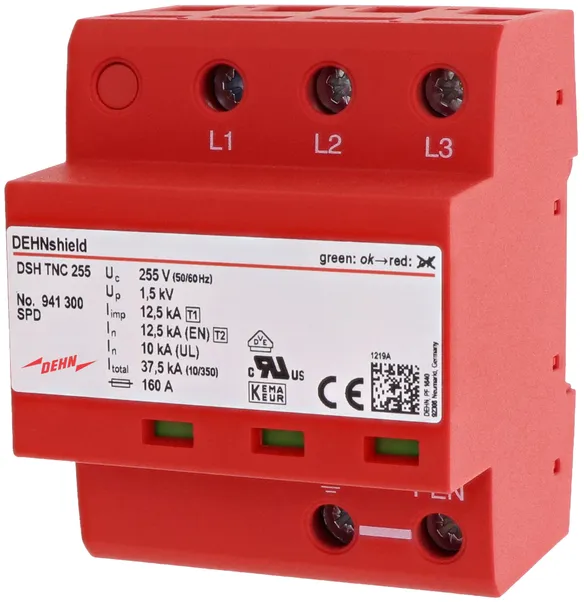

货号 941300 DSH TNC 255
全球贸易项目代码 4013364133556, 海关HS编码: 853630, 总重: 415.80 g, 包装单位: 1.00 件
技术参数
SPD依据 EN 61643-11 / IEC 61643-11 | 1级+2级 / I级+II级 |
交流最大持续工作电压 (UC ) | 255 V (50 / 60 Hz) |
雷电冲击电流(10/350 μs) [L1+L2+L3-PEN] (Itotal ) | 37.5 kA |
雷电冲击电流(10/350 μs) [L-PEN] (Iimp ) | 12.5 kA |
电压保护水平 (UP ) | ≤ 1.5 kV |
最大后备熔丝 | 160 A gG |
认证 | KEMA, VDE, UL |

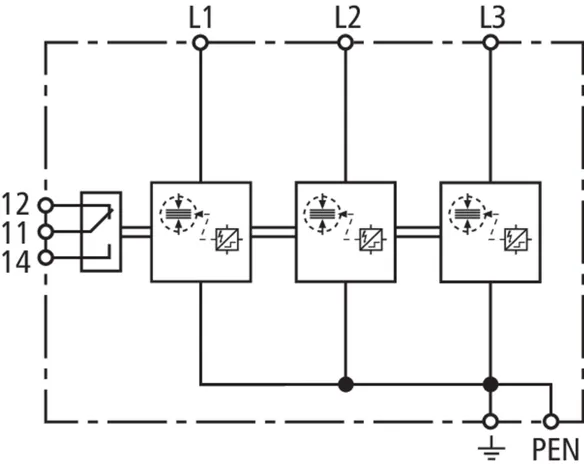

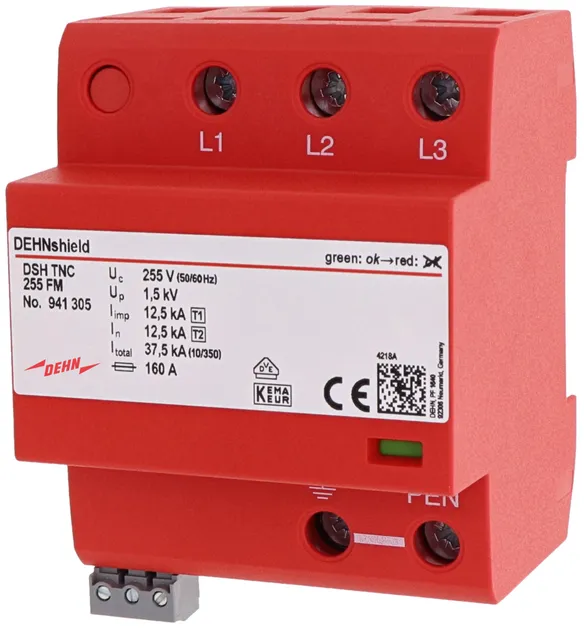

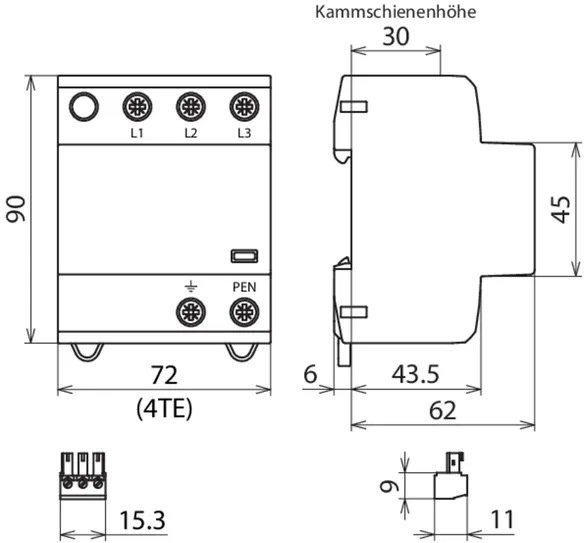

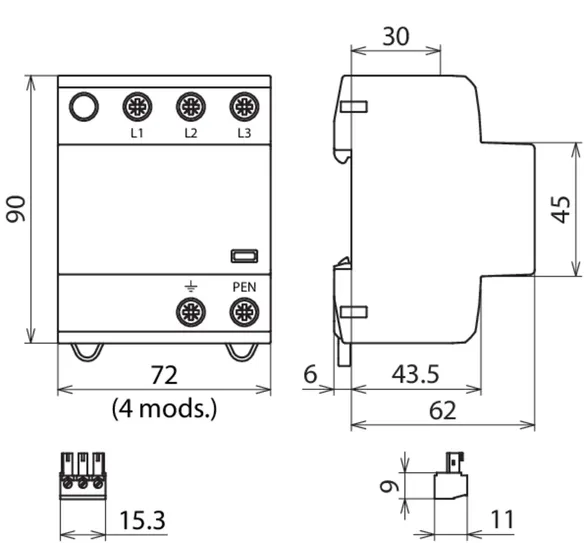

货号 941305 DSH TNC 255 FM
全球贸易项目代码 4013364275317, 海关HS编码: 853630, 总重: 420.60 g, 包装单位: 1.00 件
技术参数
SPD依据 EN 61643-11 / IEC 61643-11 | 1级+2级 / I级+II级 |
交流最大持续工作电压 (UC ) | 255 V (50 / 60 Hz) |
雷电冲击电流(10/350 μs) [L1+L2+L3-PEN] (Itotal ) | 37.5 kA |
雷电冲击电流(10/350 μs) [L-PEN] (Iimp ) | 12.5 kA |
电压保护水平 (UP ) | ≤ 1.5 kV |
最大后备熔丝 | 160 A gG |
认证 | KEMA, VDE |
遥信触点类型 | 浮动切换触点 |

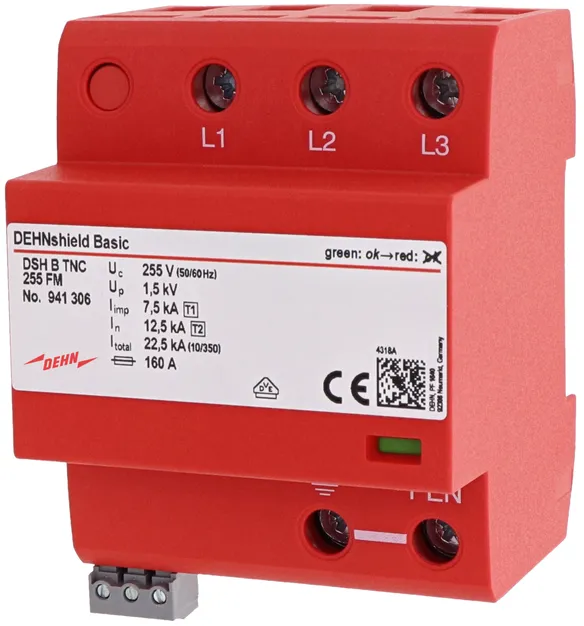

货号 941306 DSH B TNC 255 FM
全球贸易项目代码 4013364328068, 海关HS编码: 853630, 总重: 422.00 g, 包装单位: 1.00 件
技术参数
SPD依据 EN 61643-11 / IEC 61643-11 | 1级+2级 / I 级+II 级 |
交流最大持续工作电压 (UC ) | 255 V (50 / 60 Hz) |
雷电冲击电流(10/350 μs) [L1+L2+L3-PEN] (Itotal ) | 22.5 kA |
雷电冲击电流(10/350 μs) [L-PEN] (Iimp ) | 7.5 kA |
电压保护水平 (UP ) | ≤ 1.5 kV |
最大后备熔丝 | 160 A gG |
认证 | VDE |
遥信触点类型 | 浮动切换触点 |

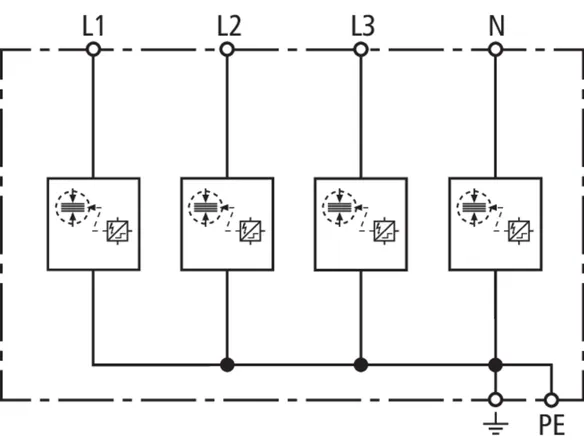

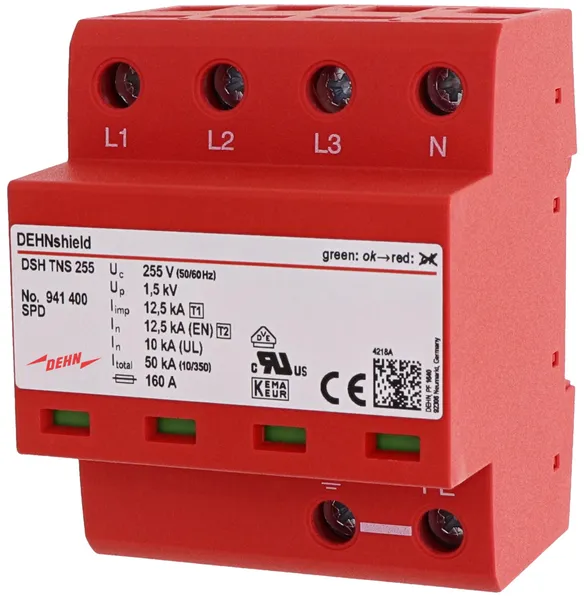

货号 941400 DSH TNS 255
全球贸易项目代码 4013364133563, 海关HS编码: 853630, 总重: 555.00 g, 包装单位: 1.00 件
技术参数
SPD依据 EN 61643-11 / IEC 61643-11 | 1级+2级 / I级+II级 |
交流最大持续工作电压 (UC ) | 255 V (50 / 60 Hz) |
雷电冲击电流 (10/350 µs) [L1+L2+L3+N-PE] (Itotal ) | 50 kA |
雷电冲击电流 (10/350 µs) [L, N-PE] (Iimp ) | 12.5 kA |
电压保护水平 [L-PE]/[N-PE] (UP ) | ≤ 1.5 / ≤ 1.5 kV |
最大后备熔丝 | 160 A gG |
认证 | KEMA, VDE, UL |

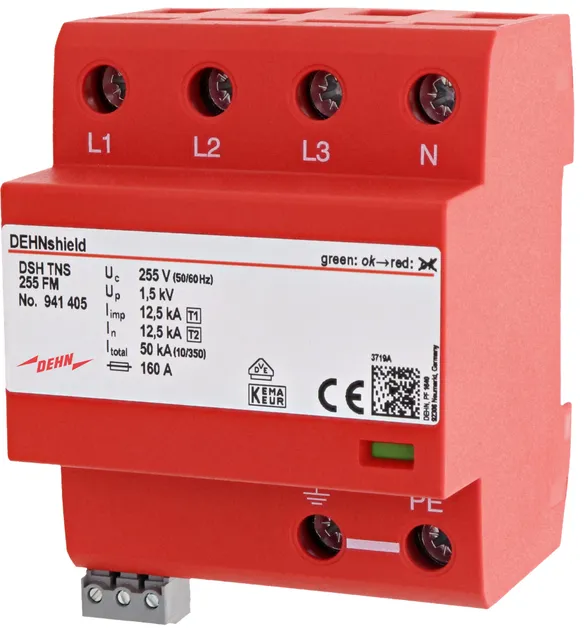

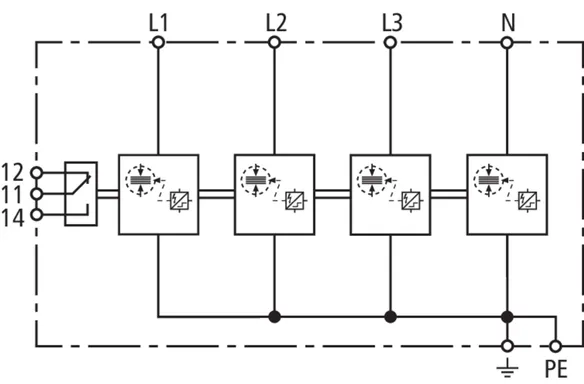

货号 941405 DSH TNS 255 FM
全球贸易项目代码 4013364275331, 海关HS编码: 853630, 总重: 488.30 g, 包装单位: 1.00 件
技术参数
SPD依据 EN 61643-11 / IEC 61643-11 | 1级+2级 / I级+II级 |
交流最大持续工作电压 (UC ) | 255 V (50 / 60 Hz) |
雷电冲击电流 (10/350 µs) [L1+L2+L3+N-PE] (Itotal ) | 50 kA |
雷电冲击电流 (10/350 µs) [L, N-PE] (Iimp ) | 12.5 kA |
电压保护水平 [L-PE]/[N-PE] (UP ) | ≤ 1.5 / ≤ 1.5 kV |
最大后备熔丝 | 160 A gG |
认证 | KEMA, VDE |
遥信触点类型 | 浮动切换触点 |

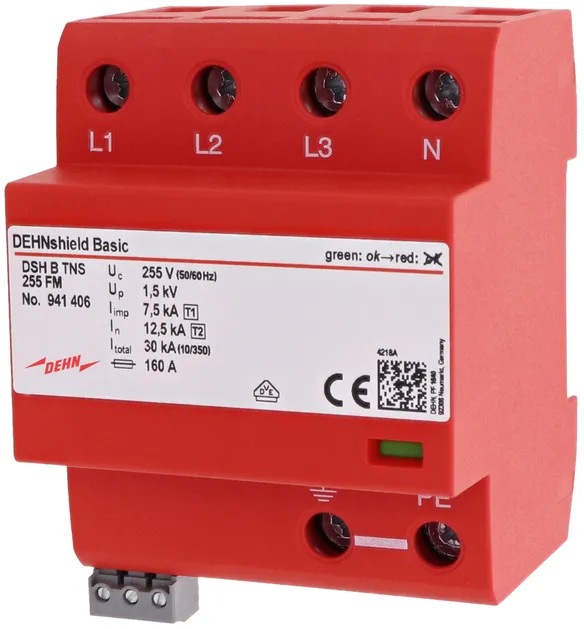

货号 941406 DSH B TNS 255 FM
全球贸易项目代码 4013364328082, 海关HS编码: 853630, 总重: 489.00 g, 包装单位: 1.00 件
技术参数
SPD依据 EN 61643-11 / IEC 61643-11 | 1级+2级 / I级+II级 |
交流最大持续工作电压 (UC ) | 255 V (50 / 60 Hz) |
雷电冲击电流 (10/350 µs) [L1+L2+L3+N-PE] (Itotal ) | 30 kA |
雷电冲击电流 (10/350 µs) [L, N-PE] (Iimp ) | 7.5 kA |
电压保护水平 [L-PE]/[N-PE] (UP ) | ≤ 1.5 / ≤ 1.5 kV |
最大后备熔丝 | 160 A gG |
认证 | VDE |
遥信触点类型 | 浮动切换触点 |

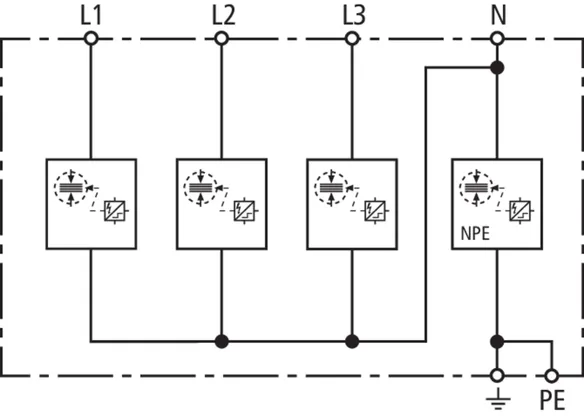

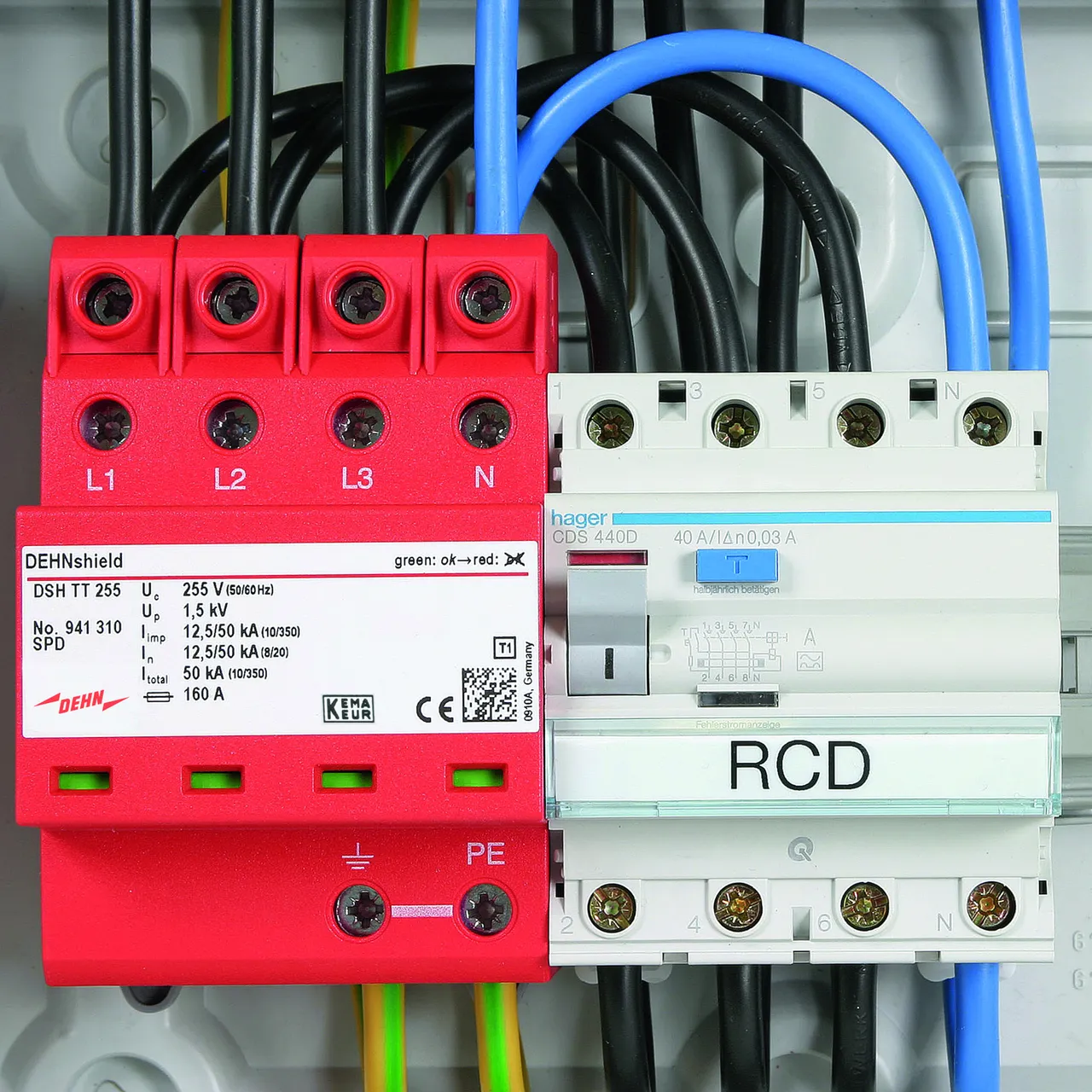

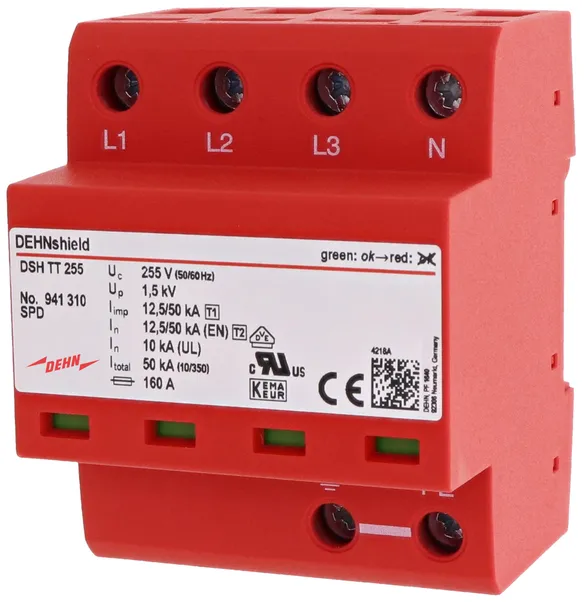

货号 941310 DSH TT 255
全球贸易项目代码 4013364131798, 海关HS编码: 853630, 总重: 509.90 g, 包装单位: 1.00 件
技术参数
SPD依据 EN 61643-11 / IEC 61643-11 | 1级+2级 / I级+II级 |
交流最大持续工作电压 (UC ) | 255 V (50 / 60 Hz) |
雷电冲击电流 (10/350 µs) [L1+L2+L3+N-PE] (Itotal ) | 50 kA |
雷电冲击电流 (10/350 µs) [L-N]/[N-PE] (Iimp ) | 12.5 / 50 kA |
电压保护水平 [L-N]/[N-PE] (UP ) | ≤ 1.5 / ≤ 1.5 kV |
最大后备熔丝 | 160 A gG |
认证 | KEMA, VDE, UL |
附加技术参数 | --------------------------------- |
电压保护水平 [L-PE] (UP ) | 2.0 kV |

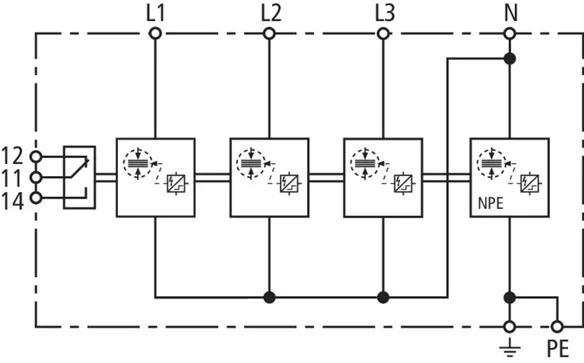

货号 941315 DSH TT 255 FM
全球贸易项目代码 4013364275324, 海关HS编码: 853630, 总重: 508.80 g, 包装单位: 1.00 件
技术参数
SPD依据 EN 61643-11 / IEC 61643-11 | 1级+2级 / I级+II级 |
交流最大持续工作电压 (UC ) | 255 V (50 / 60 Hz) |
雷电冲击电流 (10/350 µs) [L1+L2+L3+N-PE] (Itotal ) | 50 kA |
雷电冲击电流 (10/350 µs) [L-N]/[N-PE] (Iimp ) | 12.5 / 50 kA |
电压保护水平 [L-N]/[N-PE] (UP ) | ≤ 1.5 / ≤ 1.5 kV |
最大后备熔丝 | 160 A gG |
认证 | KEMA, VDE |
遥信触点类型 | 浮动切换触点 |
附加技术参数 | --------------------------------- |
电压保护水平 [L-PE] (UP ) | 2.0 kV |

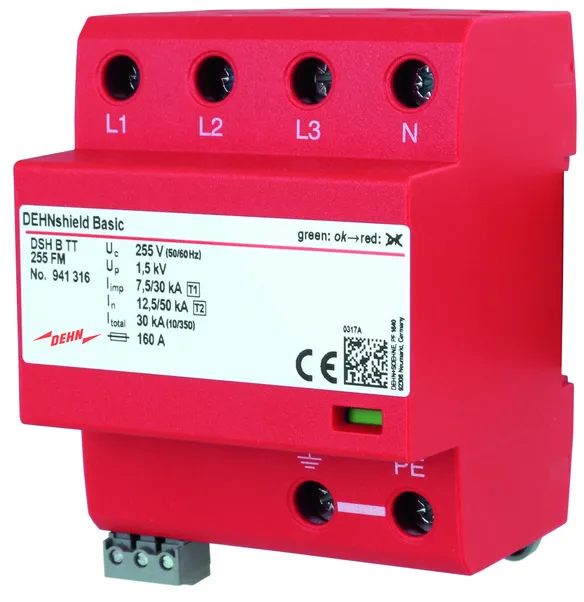

货号 941316 DSH B TT 255 FM
全球贸易项目代码 4013364328075, 海关HS编码: 853630, 总重: 510.00 g, 包装单位: 1.00 件
技术参数
SPD依据 EN 61643-11 / IEC 61643-11 | 1级+2级 / I级+II级 |
交流最大持续工作电压 (UC ) | 255 V (50 / 60 Hz) |
雷电冲击电流 (10/350 µs) [L1+L2+L3+N-PE] (Itotal ) | 30 kA |
雷电冲击电流 (10/350 µs) [L-N]/[N-PE] (Iimp ) | 7.5 / 30 kA |
电压保护水平 [L-N]/[N-PE] (UP ) | ≤ 1.5 / ≤ 1.5 kV |
最大后备熔丝 | 160 A gG |
认证 | VDE |
遥信触点类型 | 浮动切换触点 |
附加技术参数 | --------------------------------- |
电压保护水平 [L-PE] (UP ) | 2.0 kV |

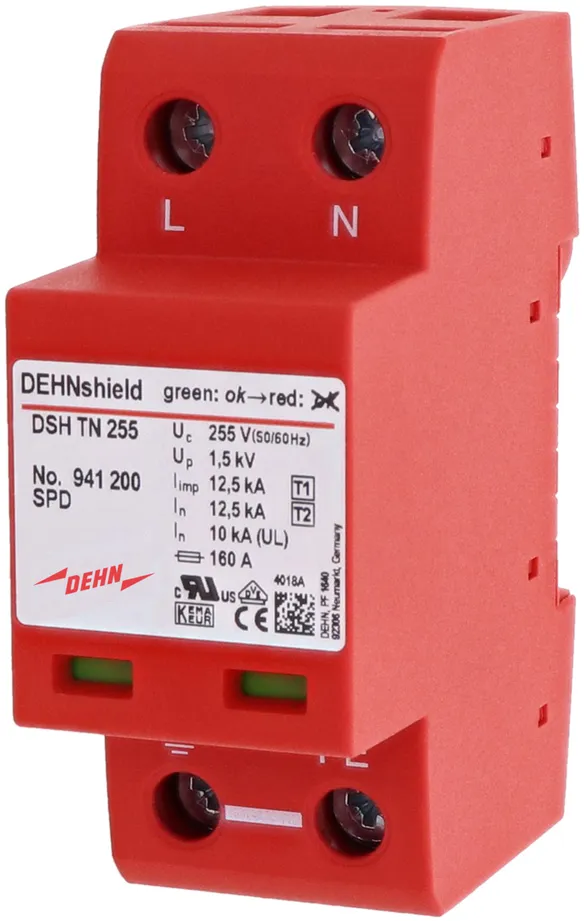

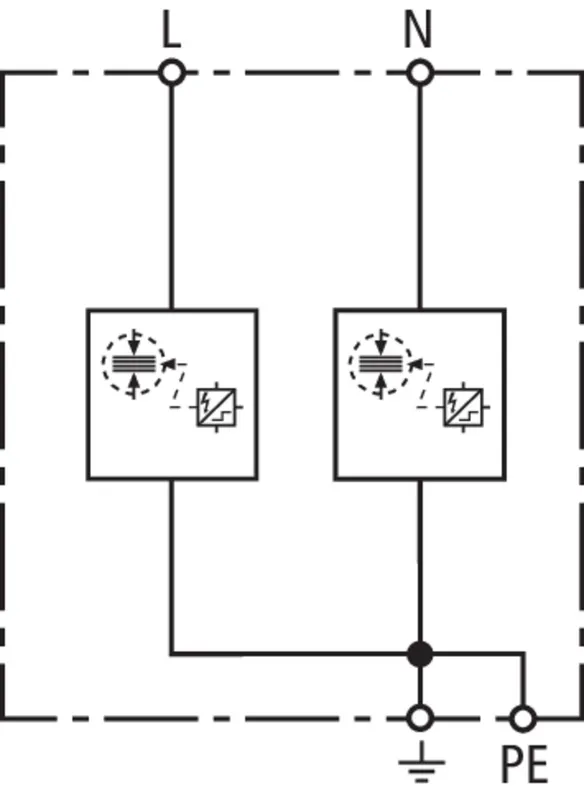

货号 941200 DSH TN 255
全球贸易项目代码 4013364138209, 海关HS编码: 853630, 总重: 266.00 g, 包装单位: 1.00 件
技术参数
SPD依据 EN 61643-11 / IEC 61643-11 | 1级+2级 / I级+II级 |
交流最大持续工作电压 (UC ) | 255 V (50 / 60 Hz) |
雷电冲击电流 (10/350 µs) [L+N-PE] (Itotal ) | 25 kA |
雷电冲击电流 (10/350 µs) [L, N-PE] (Iimp ) | 12.5 kA |
电压保护水平 [L-PE]/[N-PE] (UP ) | ≤ 1.5 / ≤ 1.5 kV |
最大后备熔丝 | 160 A gG |
认证 | KEMA, VDE, UL |

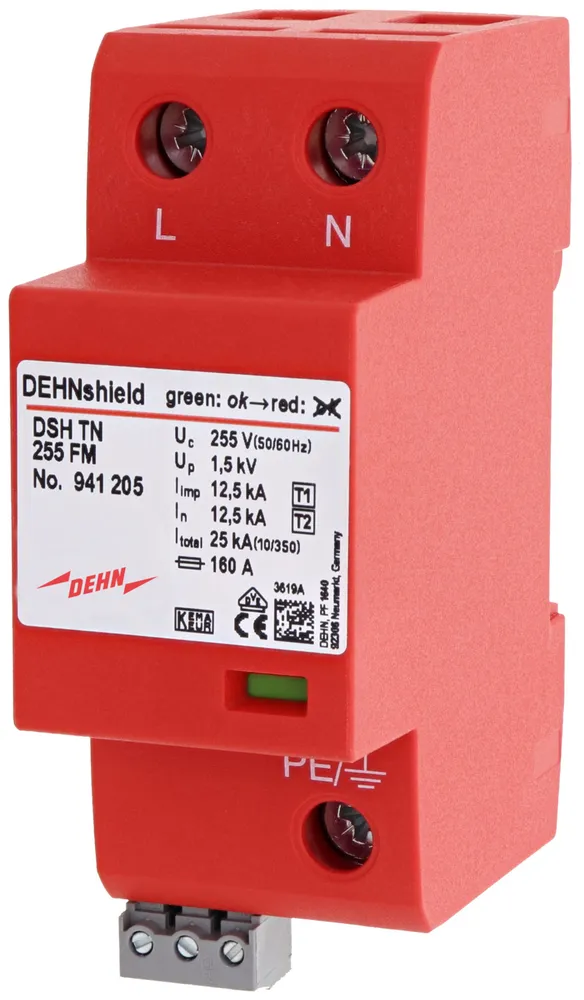

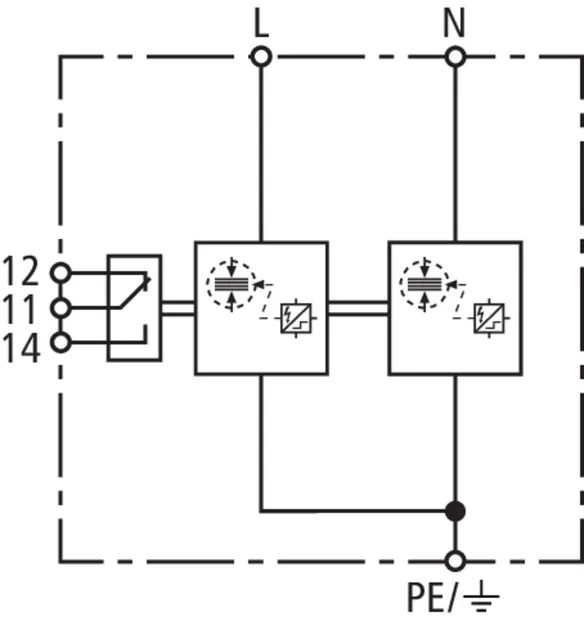

货号 941205 DSH TN 255 FM
全球贸易项目代码 4013364289185, 海关HS编码: 853630, 总重: 276.00 g, 包装单位: 1.00 件
技术参数
SPD依据 EN 61643-11 / IEC 61643-11 | 1级+2级 / I级+II级 |
交流最大持续工作电压 (UC ) | 255 V (50 / 60 Hz) |
雷电冲击电流 (10/350 µs) [L+N-PE] (Itotal ) | 25 kA |
雷电冲击电流 (10/350 µs) [L, N-PE] (Iimp ) | 12.5 kA |
电压保护水平 [L-PE]/[N-PE] (UP ) | ≤ 1.5 / ≤ 1.5 kV |
最大后备熔丝 | 160 A gG |
认证 | KEMA, VDE |
遥信触点类型 | 浮动切换触点 |

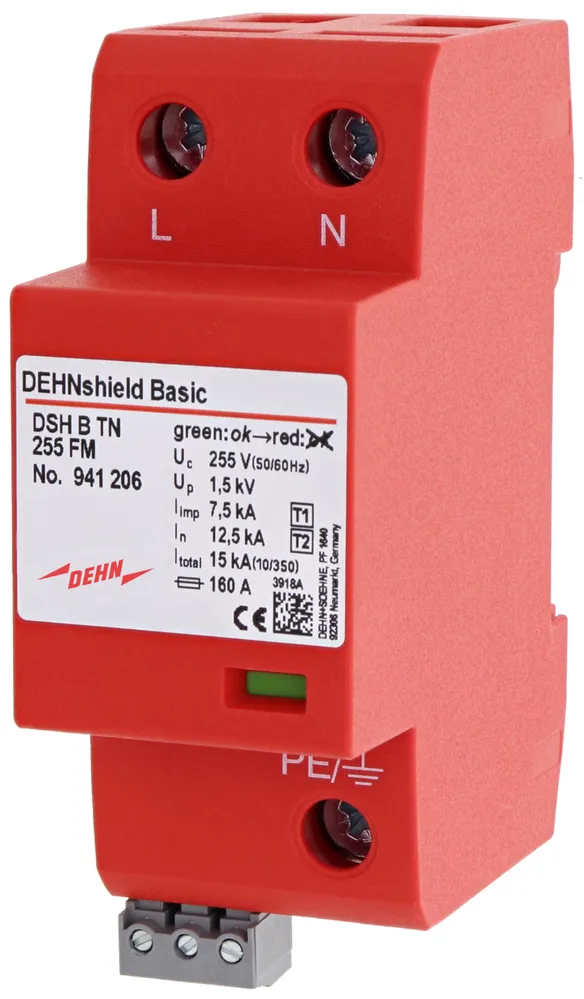

货号 941206 DSH B TN 255 FM
全球贸易项目代码 4013364373839, 海关HS编码: 853630, 总重: 276.00 g, 包装单位: 1.00 件
技术参数
SPD依据 EN 61643-11 / IEC 61643-11 | 1级+2级 / I级+II级 |
交流最大持续工作电压 (UC ) | 255 V (50 / 60 Hz) |
雷电冲击电流 (10/350 µs) [L+N-PE] (Itotal ) | 15 kA |
雷电冲击电流 (10/350 µs) [L, N-PE] (Iimp ) | 7.5 kA |
电压保护水平 [L-PE]/[N-PE] (UP ) | ≤ 1.5 / ≤ 1.5 kV |
最大后备熔丝 | 160 A gG |
遥信触点类型 | 浮动切换触点 |

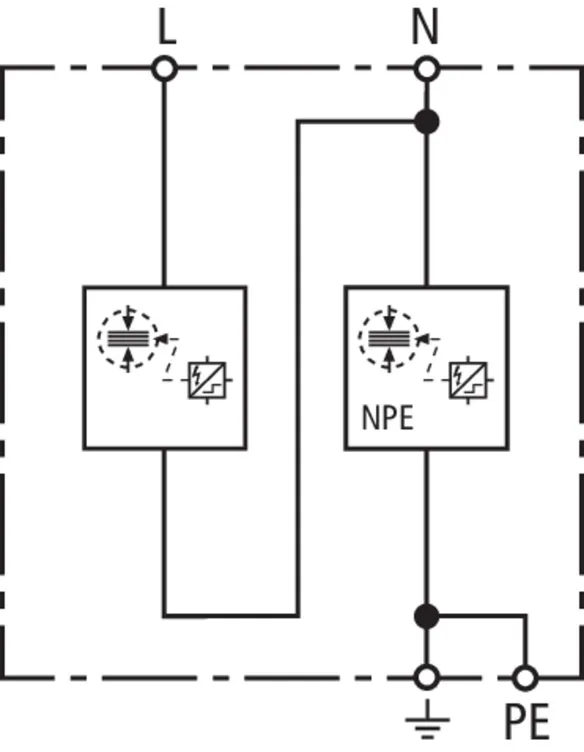

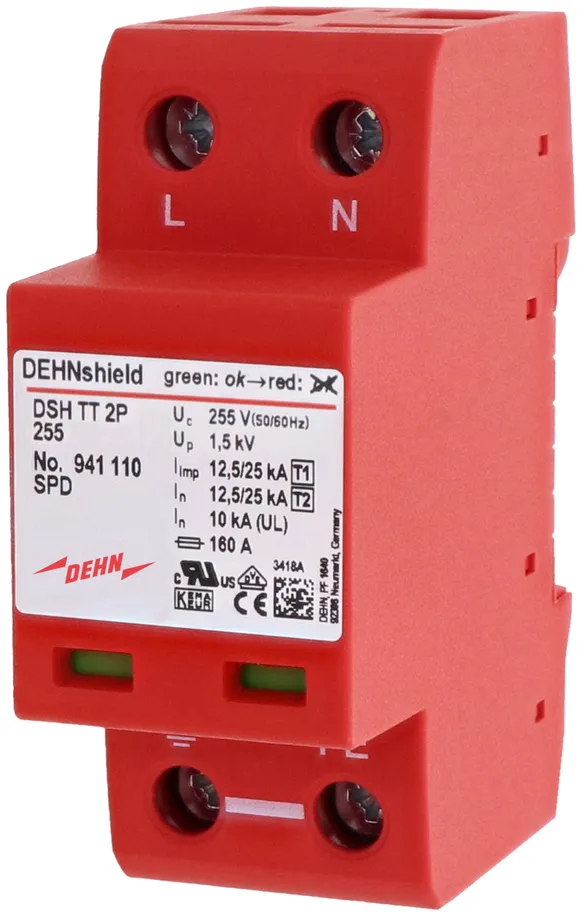

货号 941110 DSH TT 2P 255
全球贸易项目代码 4013364137899, 海关HS编码: 853630, 总重: 291.00 g, 包装单位: 1.00 件
技术参数
SPD依据 EN 61643-11 / IEC 61643-11 | 1级+2级 / I级+II级 |
交流最大持续工作电压 (UC ) | 255 V (50 / 60 Hz) |
雷电冲击电流 (10/350 µs) [L+N-PE] (Itotal ) | 25 kA |
雷电冲击电流 (10/350 µs) [L-N]/[N-PE] (Iimp ) | 12.5 / 25 kA |
电压保护水平 [L-N]/[N-PE] (UP ) | ≤ 1.5 / ≤ 1.5 kV |
最大后备熔丝 | 160 A gG |
认证 | KEMA, VDE, UL |
附加技术参数 | --------------------------------- |
电压保护水平 [L-PE] (UP ) | 2.0 kV |

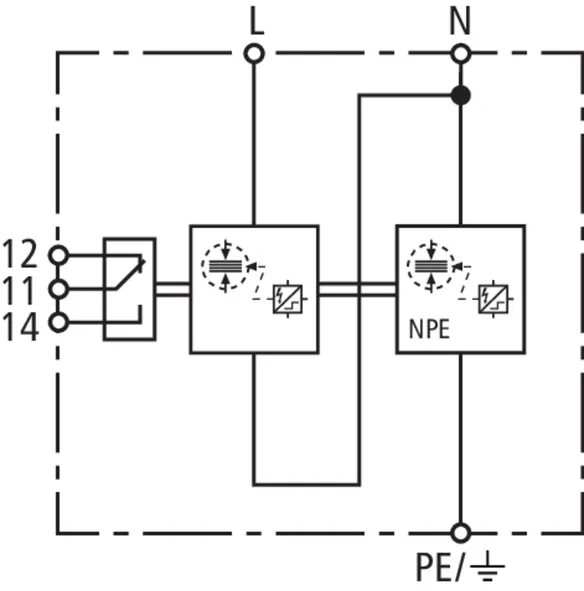

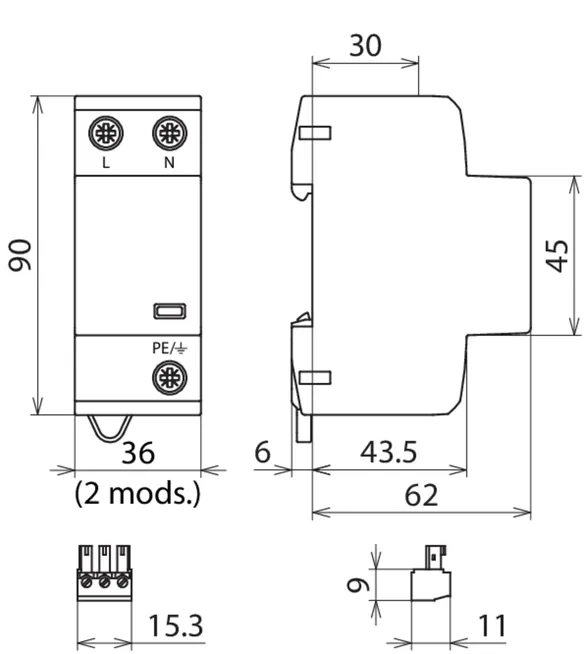

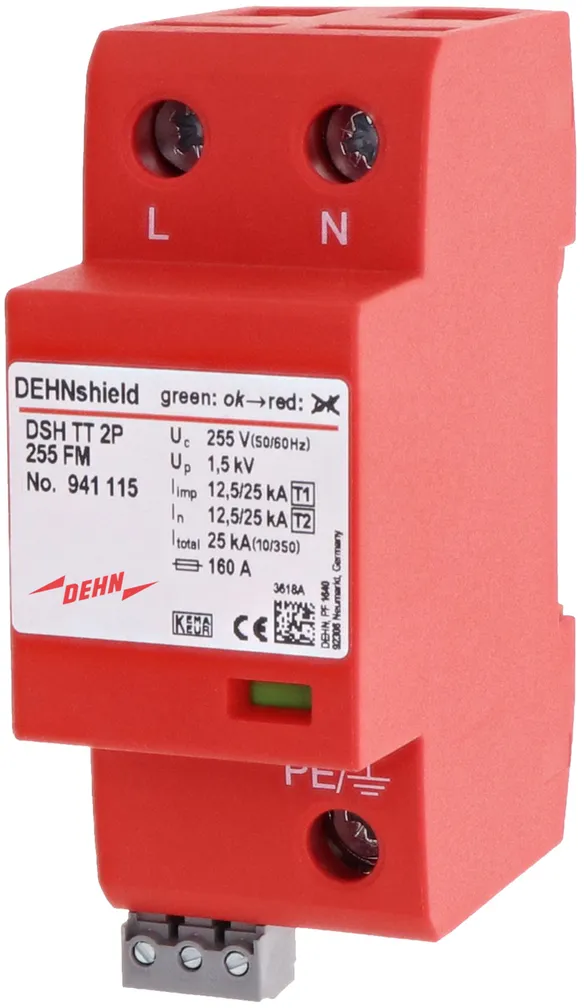

货号 941115 DSH TT 2P 255 FM
全球贸易项目代码 4013364289208, 海关HS编码: 853630, 总重: 301.00 g, 包装单位: 1.00 件
技术参数
SPD依据 EN 61643-11 / IEC 61643-11 | 1级+2级 / I级+II级 |
交流最大持续工作电压 (UC ) | 255 V (50 / 60 Hz) |
雷电冲击电流 (10/350 µs) [L+N-PE] (Itotal ) | 25 kA |
雷电冲击电流 (10/350 µs) [L-N]/[N-PE] (Iimp ) | 12.5 / 25 kA |
电压保护水平 [L-N]/[N-PE] (UP ) | ≤ 1.5 / ≤ 1.5 kV |
最大后备熔丝 | 160 A gG |
认证 | KEMA, VDE |
遥信触点类型 | 浮动切换触点 |
附加技术参数 | --------------------------------- |
电压保护水平 [L-PE] (UP ) | 2.0 kV |

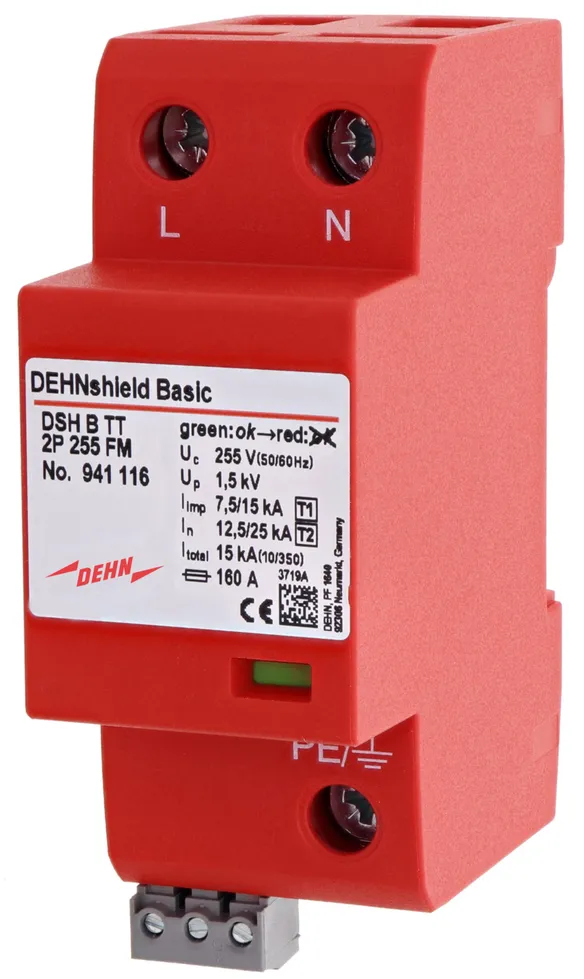

货号 941116 DSH B TT 2P 255 FM
全球贸易项目代码 4013364373235, 海关HS编码: 853630, 总重: 301.00 g, 包装单位: 1.00 件
技术参数
SPD依据 EN 61643-11 / IEC 61643-11 | 1级+2级 / I级+II级 |
交流最大持续工作电压 (UC ) | 255 V (50 / 60 Hz) |
雷电冲击电流 (10/350 µs) [L+N-PE] (Itotal ) | 15 kA |
雷电冲击电流 (10/350 µs) [L-N]/[N-PE] (Iimp ) | 7.5 / 15 kA |
电压保护水平 [L-N]/[N-PE] (UP ) | ≤ 1.5 / ≤ 1.5 kV |
最大后备熔丝 | 160 A gG |
遥信触点类型 | 浮动切换触点 |
附加技术参数 | --------------------------------- |
电压保护水平 [L-PE] (UP ) | 2.0 kV |
