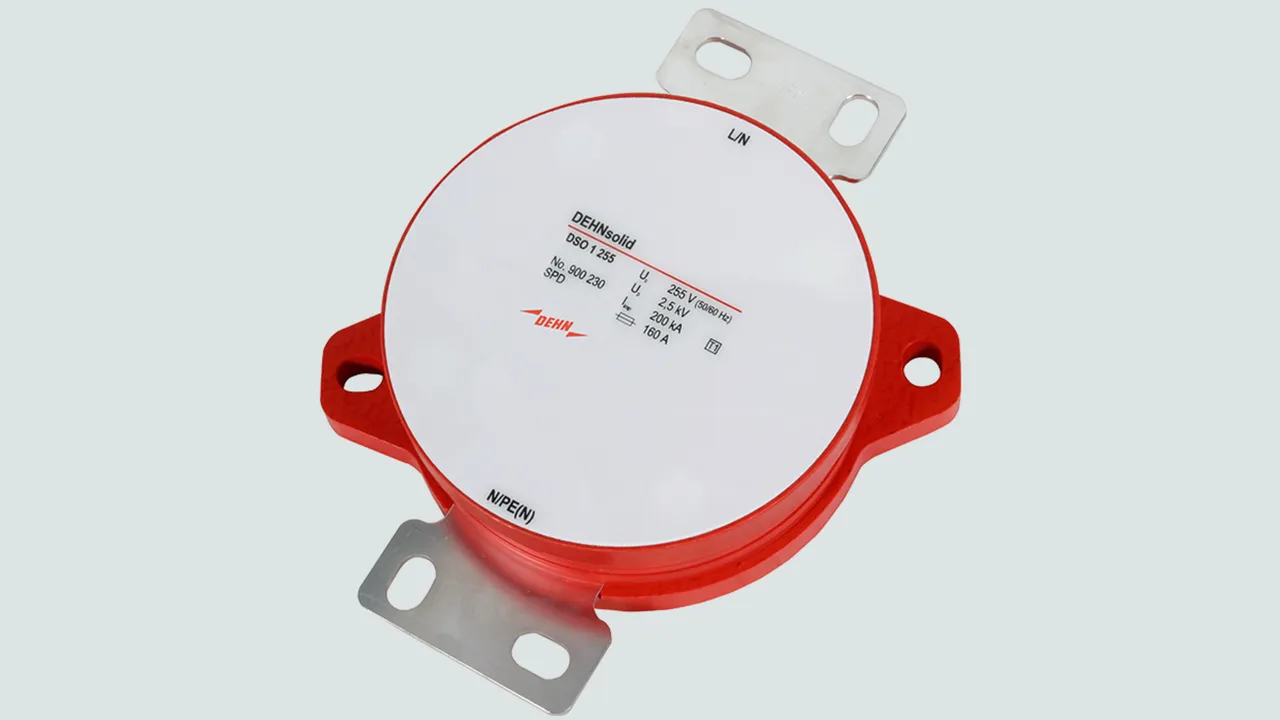

DEHNsolid

火花间隙型能量协调的雷电流保护器
极高的雷电流泄放能力，可达到200 kA (10/350 µs)
电压保护水平低U_P ≤ 2.5 kV
坚固的结构设计适用于安装在母排或安装板上

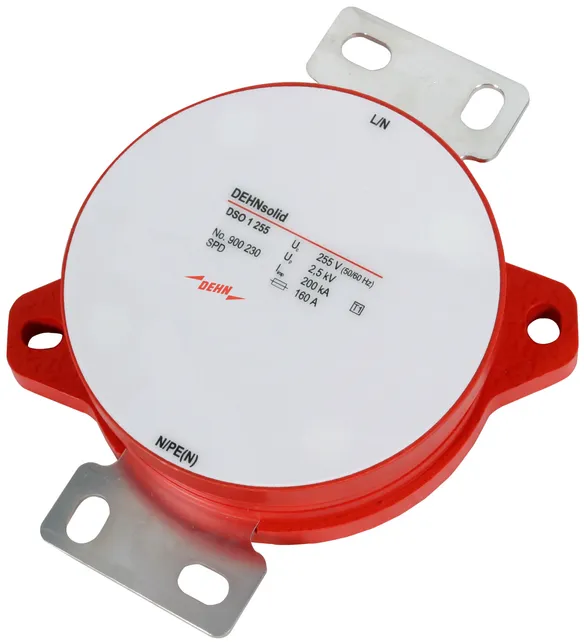

DEHNsolid 1 255

单极能量协调雷电流保护器，用于230 / 400 V系统，可安装在母排或安装板上。

1 产品

货号 900230 DSO 1 255

全球贸易项目代码 4013364153783, 海关HS编码: 853630, 总重: 1.67 kg, 包装单位: 1.00 件


附加信息

CAD文件

DEHNsolid 1 255 是一款能量协调的雷电流保护器
单极能量协调雷电流保护器
极高的雷电流泄放能力
依据EN 61643-11，1级SPD
坚固的结构设计适用于安装在母排或安装板上
交流最大持续工作电压：255 V
电压保护水平： ≤ 2.5 kV
雷电冲击电流(10/350)： 200 kA
短路耐受能力：3 kArms

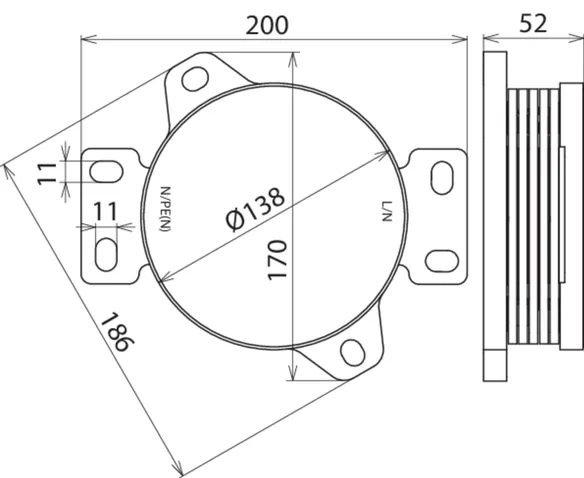

尺寸：200 x 186 x 52 mm

制造商： DEHN
型号: DSO 1 255
货号: 900230
其他类似产品

认证

技术参数

根据 EN 61643-11 / IEC 61643-11 分类	1级 / I级
交流最大持续工作电压 (U_C )	255 V (50 / 60 Hz)
雷电冲击电流 (10/350 µs) (I_imp )	200 kA
电压保护水平 (U_P )	≤ 2.5 kV
最大后备熔丝	160 A gG

根据 EN 61643-11 / IEC 61643-11 分类	1级 / I级
交流最大持续工作电压 (U_C )	255 V (50 / 60 Hz)
雷电冲击电流 (10/350 µs) (I_imp )	200 kA
比能量 (W/R)	10 MJ/ohms
电压保护水平 (U_P )	≤ 2.5 kV
直接与DEHNguard能量协调（导线长度 ≥ 35 cm）	DG S 440 (FM)
工频续流遮断能力 (I_fi )	3 kA_rms
续流抑制/选择性	预期续流 3 kA，熔丝不跳
响应时间 (t_A )	≤ 100 ns
最大后备熔丝	160 A gG
短路耐受能力	3 kArms
暂态过电压TOV 特性 (UT)	440 V / 120 min 耐受
工作温度范围 (T_U )	-40 °C ... +80 °C
端口数	1
安装方式	PE(N)汇流排，最小35mm²
连接方式	通过电缆接头套管，最小35mm² / 最大50mm²
外壳材质	红色热塑性材料，UL 94 V-2
安装地点	室内
