BLITZDUCTOR XT Ex (i) – 保护模块

电涌保护器，用于本质安全电路和总线系统

高放电能力，适用于两线、三线或四线接口
电压保护水平低，适用于终端设备的保护
认证：ATEX，IECEx，CSA Hazloc

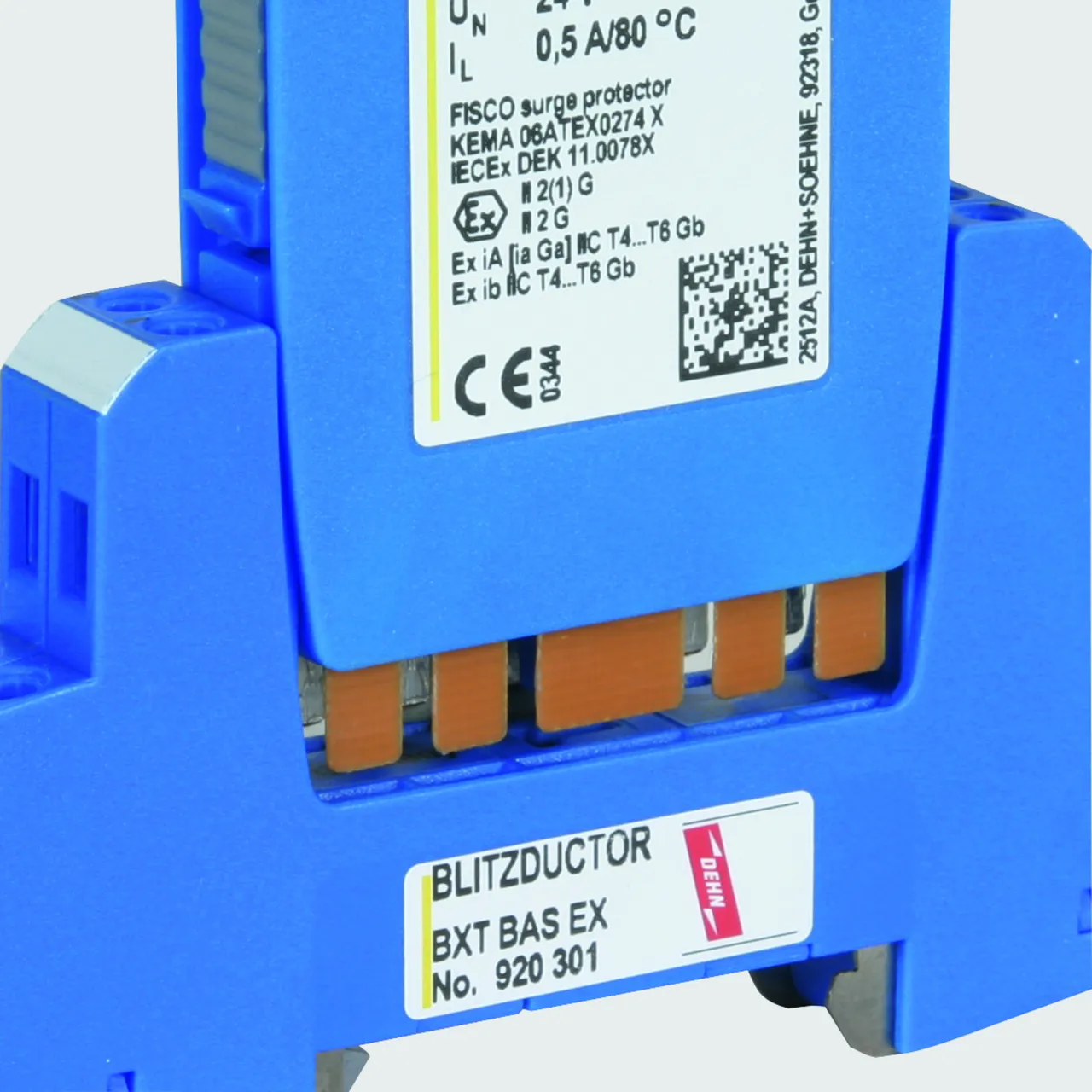

SPD由保护模块和底座组成

保护模块容易更换，无需工具
所有的保护元件集成于保护模块内
内置RFID-LifeCheck技术，具有预警作用

兼具功能性与美观性于一体的设计

接地集成于DIN轨安装

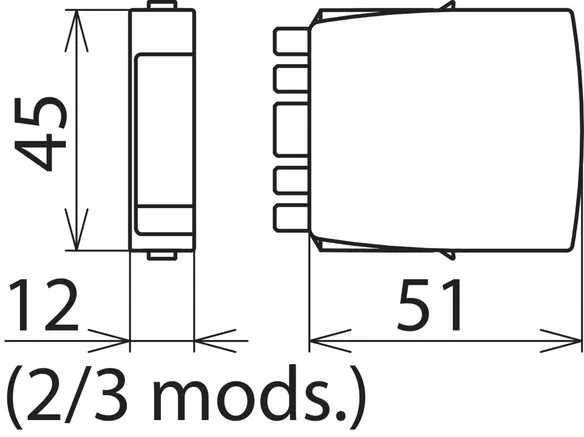

空间需求小，2对线仅占用12mm的模块宽度
通过防振动和防冲击测试，有利于系统安全运行

详情

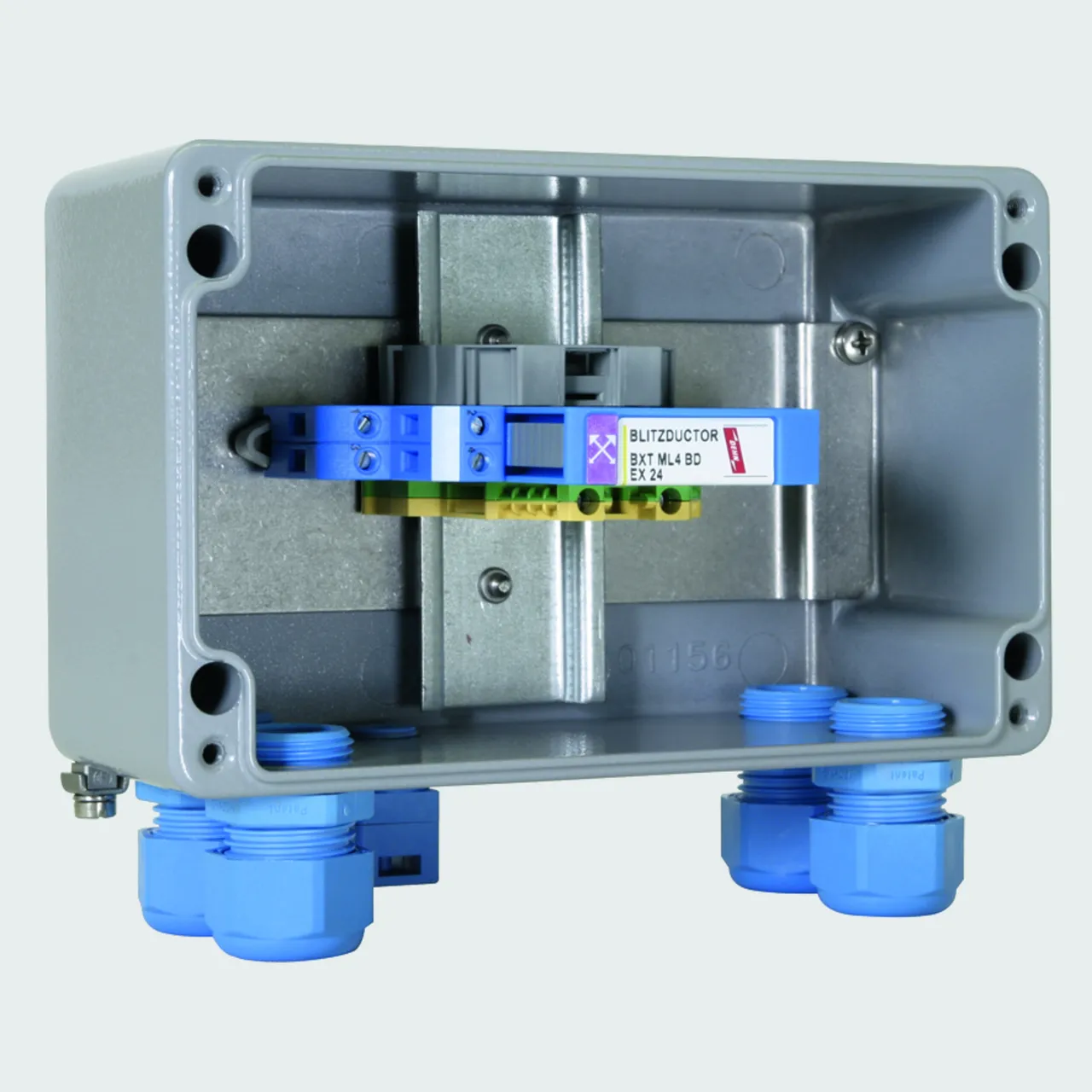

lorem ipsum — 预装配电涌保护器单元 ITAK EXI BXT 24

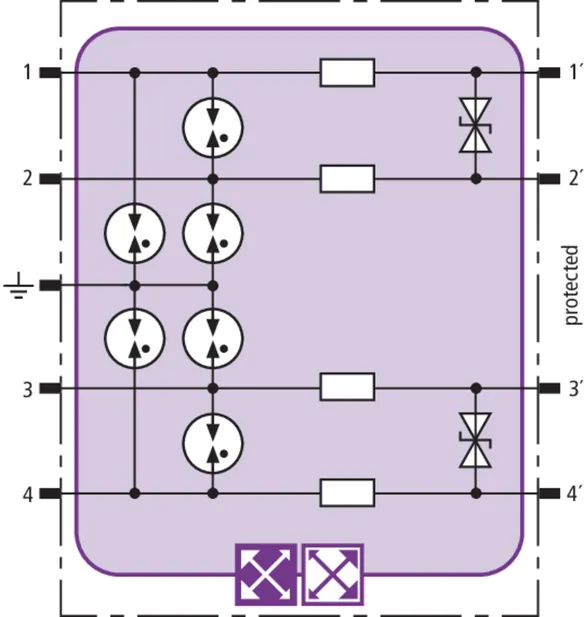

BXT ML4 BD EX 24

内置RFID-LifeCheck的电涌保护模块，节省空间，用于本质安全的测量回路和总线系统的2对线保护，符合FISCO要求，ATEX已认证。对地绝缘强度超过500V。LifeCheck探测到热/电过载之后，SPD应该被更换。DEHNrecord LC/SCM/MCM无需接触，即可显示其结果。

1 产品

货号 920381 BXT ML4 BD EX 24

全球贸易项目代码 4013364109025, 海关HS编码: 853630, 总重: 29.90 g, 包装单位: 1.00 件

前代产品


附加信息

CAD文件

BXT ML4 BD EX 24 带LifeCheck的电涌保护模块
BLITZDUCTOR XT 电涌保护模块
SPD 分类：Type2 / P1
依据 EN 61643-21 测试
依据 IEC 61643-22 能量协调
用于本质安全的测量回路和总线系统的2对线保护
内置LifeCheck功能，测试无需接触
可插入BXT BAS EX 底座
最大输入电压，依据 EN 60079-11: 30 V
最大输入电流，依据 EN 60079-11: 0.5 A
C2 总标称放电电流 (8/20 μs): 20 kA

制造商： DEHN
型号: BXT ML4 BD EX 24
货号: 920381
其他类似产品

认证

技术参数

SPD分类	T
直流最大持续工作电压 (U_c )	33 V
最大输入电流，依据 EN 60079-11 (I_i )	0.5 A
D1 总雷电冲击电流 (10/350 μs) (I_imp )	4 kA
D1 每线雷电冲击电流 (10/350 μs) (I_imp )	1 kA
C2 总标称放电电流 (8/20 μs) (I_n )	20 kA
截止频率 (线-线) (f_G )	7.7 MHz
认证	CSA, ATEX, IECEx, CCC, CSA & USA Hazloc, SIL, Inmetro, UKCA
*) 详细信息见 www.dehn.cn

SPD分类	T
SPD监控装置	LifeCheck
标称电压 (U_N )	24 V
直流最大持续工作电压 (U_c )	33 V
交流最大持续工作电压 (U_c )	23 V
最大输入电压，依据 EN 60079-11 (U_i )	30 V
最大输入电流，依据 EN 60079-11 (I_i )	0.5 A
D1 总雷电冲击电流 (10/350 μs) (I_imp )	4 kA
D1 每线雷电冲击电流 (10/350 μs) (I_imp )	1 kA
C2 总标称放电电流 (8/20 μs) (I_n )	20 kA
C2 每线标称放电电流 (8/20 μs) (I_n )	5 kA
电压保护水平 I_n C2 (线-线) (U_P )	≤ 52 V
电压保护水平 I_n C2 (线-PG) (U_P )	≤ 1400 V
电压保护水平 1 kV/μs C3 (线-线) (U_P )	≤ 45 V
电压保护水平 1 kV/μs C3 (线-PG) (U_P )	≤ 1100 V
每线串联阻抗	1.0 ohms
截止频率 (线-线) (f_G )	7.7 MHz
电容 (线-线) (C)	≤ 0.8 nF
电容 (线-PG) (C)	≤ 16 pF
工作温度范围 (T_U )	-40 °C ... +80 °C
防护等级 (SPD模块插入后)	IP 20
安装方式	底座
接地方式	底座
外壳材质	聚酰胺PA 6.6
颜色	蓝色
测试标准	IEC 61643-21 / EN 61643-21
认证	CSA, ATEX, IECEx, CCC, CSA & USA Hazloc, SIL, Inmetro, UKCA
SIL 类别	SIL3 *)
ATEX 认证 (1)	KEMA 06ATEX0274 X: II 2 (1) G Ex ia [ia Ga] IIC T6 ... T4 Gb
ATEX 认证 (2)	KEMA 06ATEX0274 X: II 2 G Ex ib IIC T6 ... T4 Gb
IECEx 认证 (1)	DEK 11.0078X: Ex ia [ia Ga] IIC T6 ... T4 Gb
IECEx 认证 (2)	DEK 11.0078X: Ex ib IIC T6 ... T4 Gb
CSA & USA Hazloc 认证 (1)	70000011: Class I Div. 1; Class I Zone 1
CSA & USA Hazloc 认证 (2)	70000011: Ex ia [ia] IIC T6 ... T4
Inmetro 认证	TÜV 17.0697 X: Ex ia [ia Ga] IIC T6 ... T4 Gb
*) 详细信息见 www.dehn.cn

.产品已加入收藏夹。

进入收藏夹

商品920381加入购物车。

进入网上商店

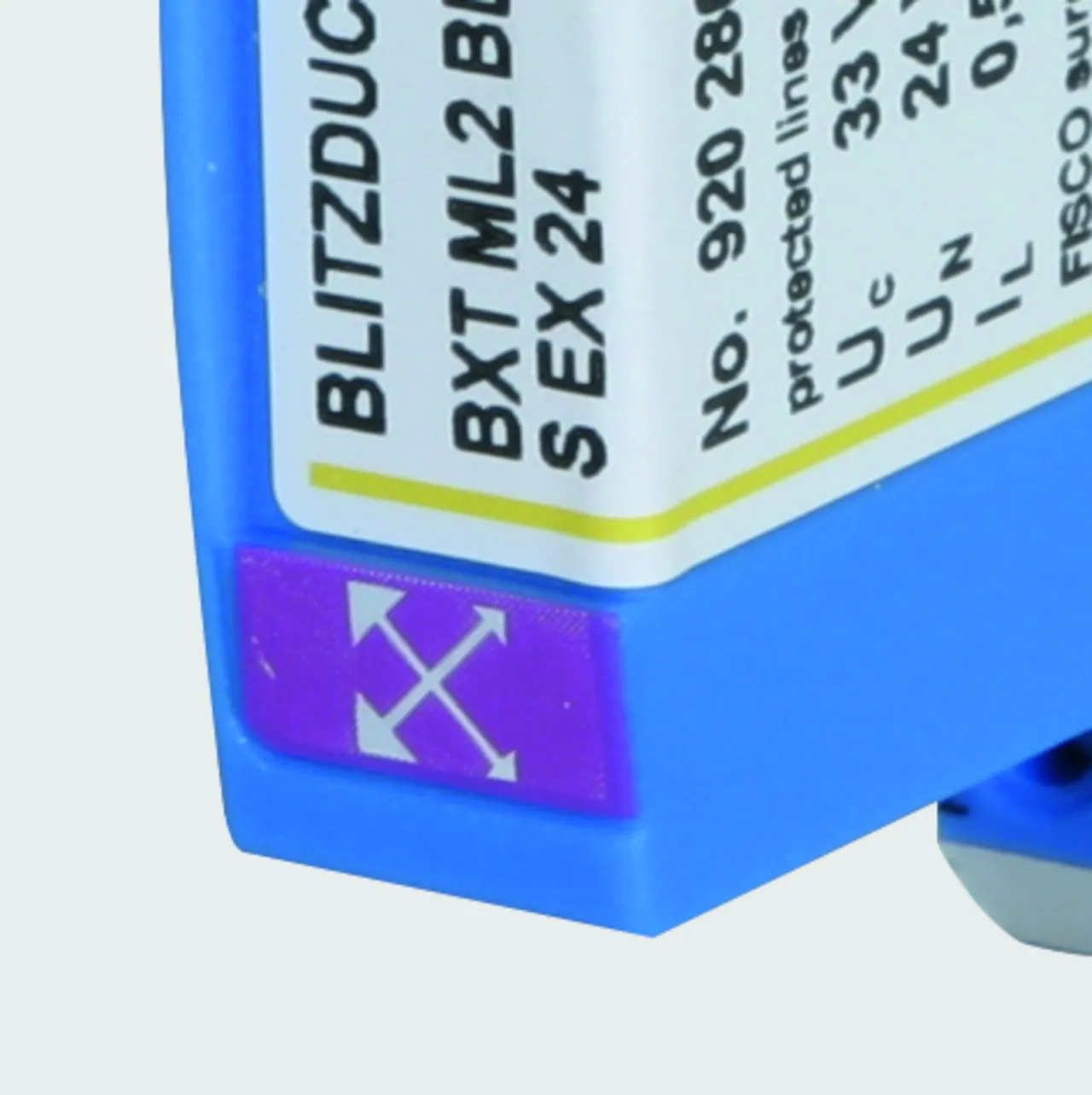

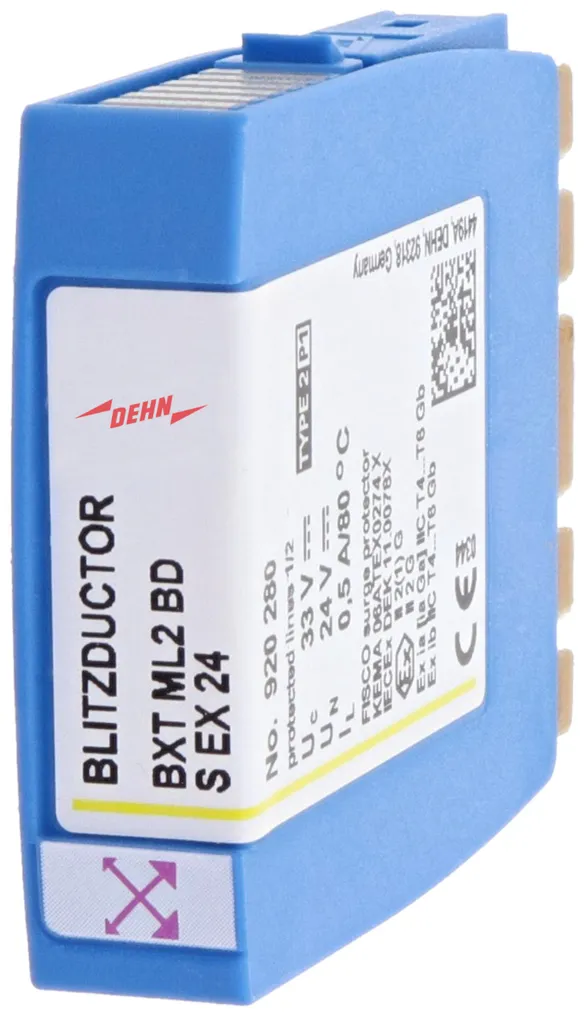

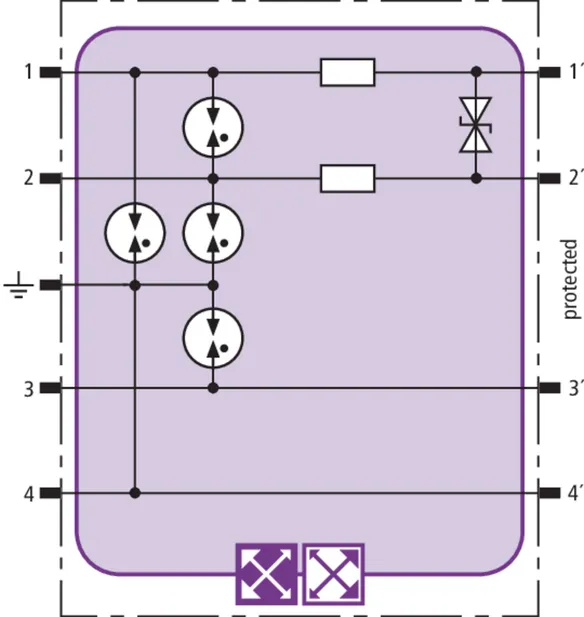

BXT ML2 BD S EX 24

内置RFID-LifeCheck的电涌保护模块，节省空间，用于本质安全的测量回路和总线系统的1对线保护，直接或间接屏蔽接地。对地绝缘强度超过500V。LifeCheck探测到热/电过载之后，SPD应该被更换。DEHNrecord LC/SCM/MCM无需接触，即可显示其结果。

1 产品

货号 920280 BXT ML2 BD S EX 24

全球贸易项目代码 4013364142138, 海关HS编码: 853630, 总重: 29.00 g, 包装单位: 1.00 件

前代产品


附加信息

CAD文件

BXT ML2 BD S EX 24 带LifeCheck的电涌保护模块
BLITZDUCTOR XT 电涌保护模块
SPD 分类：Type2 / P1
依据 EN 61643-21 测试
依据 IEC 61643-22 能量协调
用于本质安全的测量回路和总线系统的1对线保护
直接或间接屏蔽接地
内置LifeCheck功能，测试无需接触
可插入BXT BAS EX 底座
最大输入电压，依据 EN 60079-11: 30 V
最大输入电流，依据 EN 60079-11: 0.5 A
C2 总标称放电电流 (8/20 μs): 10 kA

制造商： DEHN
型号: BXT ML2 BD S EX 24
货号: 920280
其他类似产品

认证

技术参数

SPD分类	T
直流最大持续工作电压 (U_c )	33 V
最大输入电流，依据 EN 60079-11 (I_i )	0.5 A
D1 总雷电冲击电流 (10/350 μs) (I_imp )	4 kA
D1 每线雷电冲击电流 (10/350 μs) (I_imp )	1 kA
C2 总标称放电电流 (8/20 μs) (I_n )	10 kA
截止频率 (线-线) (f_G )	6 MHz
认证	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL, Inmetro, UKCA
*) 详细信息见 www.dehn.cn

SPD分类	T
SPD监控装置	LifeCheck
标称电压 (U_N )	24 V
直流最大持续工作电压 (U_c )	33 V
交流最大持续工作电压 (U_c )	23.3 V
最大输入电压，依据 EN 60079-11 (U_i )	30 V
最大输入电流，依据 EN 60079-11 (I_i )	0.5 A
D1 总雷电冲击电流 (10/350 μs) (I_imp )	4 kA
D1 每线雷电冲击电流 (10/350 μs) (I_imp )	1 kA
C2 总标称放电电流 (8/20 μs) (I_n )	10 kA
C2 每线标称放电电流 (8/20 μs) (I_n )	5 kA
电压保护水平 I_impD1 (线-线) (U_P )	≤ 50 V
电压保护水平 I_imp D1 (线-PG) (U_P )	≤ 1300 V
电压保护水平 I_n C2 (线-线) (U_P )	≤ 52 V
电压保护水平 I_n C2 (线-PG) (U_P )	≤ 1400 V
电压保护水平 1 kV/μs C3 (线-线) (U_P )	≤ 45 V
电压保护水平 1 kV/μs C3 (线-PG) (U_P )	≤ 1100 V
每线串联阻抗	1.0 ohms
截止频率 (线-线) (f_G )	6 MHz
电容 (线-线) (C)	≤ 1.0 nF
电容 (线-PG) (C)	≤ 16 pF
工作温度范围 (T_U )	-40 °C ... +80 °C
防护等级 (SPD模块插入后)	IP 20
安装方式	底座
接地方式	底座
外壳材质	聚酰胺 PA 6.6
颜色	蓝色
测试标准	IEC 61643-21 / EN 61643-21
认证	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL, Inmetro, UKCA
ATEX 认证 (1)	KEMA 06ATEX0274 X: II 2 (1) G Ex ia [ia Ga] IIC T6 ... T4 Gb
ATEX 认证 (2)	KEMA 06ATEX0274 X: II 2 G Ex ib IIC T6 ... T4 Gb
IECEx 认证 (1)	DEK 11.0078X: Ex ia [ia Ga] IIC T6 ... T4 Gb
IECEx 认证 (2)	DEK 11.0078X: Ex ib IIC T6 ... T4 Gb
CSA & USA Hazloc 认证 (1)	70000011: Class I Div. 1; Class I Zone 1
CSA & USA Hazloc 认证 (2)	70000011: Ex ia [ia] IIC T6 ... T4
Inmetro 认证	TÜV 17.0697 X: Ex ia [ia Ga] IIC T6 ... T4 Gb
*) 详细信息见 www.dehn.cn

.产品已加入收藏夹。

进入收藏夹

商品920280加入购物车。

进入网上商店

BXT ML4 BC EX 24

内置RFID-LifeCheck的电涌保护模块，节省空间，用于浮地的具有公共参考电位的本质安全电路的4根单线保护，符合FISCO要求，ATEX已认证。对地绝缘强度超过500V。LifeCheck探测到热/电过载之后，SPD应该被更换。DEHNrecord LC/SCM/MCM无需接触，即可显示其结果。

1 产品

货号 920384 BXT ML4 BC EX 24

全球贸易项目代码 4013364109162, 海关HS编码: 853630, 总重: 28.60 g, 包装单位: 1.00 件


附加信息

CAD文件

BXT ML4 BC EX 24 带LifeCheck的电涌保护模块
BLITZDUCTOR XT 电涌保护模块
SPD 分类：Type2 / P1
依据 EN 61643-21 测试
依据 IEC 61643-22 能量协调

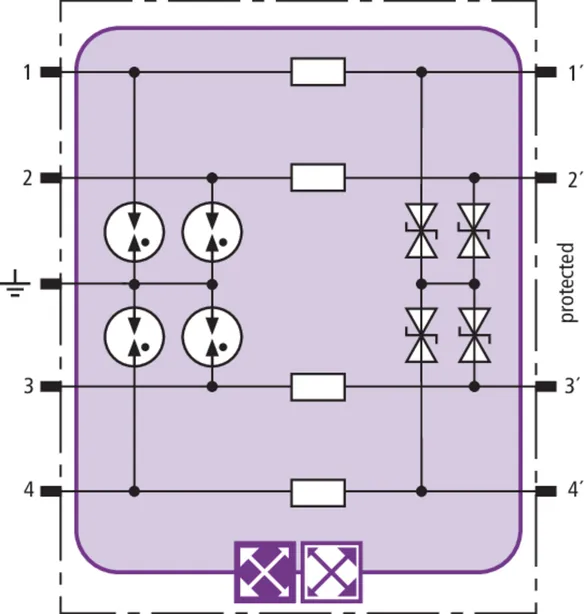

用于浮地的具有公共参考电位的本质安全电路的4根单线保护
内置LifeCheck功能，测试无需接触
可插入BXT BAS EX 底座
最大输入电压，依据 EN 60079-11: 30 V
最大输入电流，依据 EN 60079-11: 0.5 A
C2 总标称放电电流 (8/20 μs): 20 kA

制造商： DEHN
型号: BXT ML4 BC EX 24
货号: 920384
其他类似产品

认证

技术参数

SPD分类	T
直流最大持续工作电压 (U_c )	33 V
最大输入电流，依据 EN 60079-11 (I_i )	0.5 A
D1 总雷电冲击电流 (10/350 μs) (I_imp )	4 kA
D1 每线雷电冲击电流 (10/350 μs) (I_imp )	1 kA
C2 总标称放电电流 (8/20 μs) (I_n )	20 kA
截止频率 (线-线) (f_G )	6.4 MHz
认证	CSA, ATEX, IECEx, CCC, CSA & USA Hazloc, SIL, Inmetro, UKCA
*) 详细信息见 www.dehn.cn

SPD分类	T
SPD监控装置	LifeCheck
标称电压 (U_N )	24 V
直流最大持续工作电压 (U_c )	33 V
交流最大持续工作电压 (U_c )	23.3 V
最大输入电压，依据 EN 60079-11 (U_i )	30 V
最大输入电流，依据 EN 60079-11 (I_i )	0.5 A
D1 总雷电冲击电流 (10/350 μs) (I_imp )	4 kA
D1 每线雷电冲击电流 (10/350 μs) (I_imp )	1 kA
C2 总标称放电电流 (8/20 μs) (I_n )	20 kA
C2 每线标称放电电流 (8/20 μs) (I_n )	5 kA
电压保护水平 I_impD1 (线-线) (U_P )	≤ 53 V
电压保护水平 I_imp D1 (线-PG) (U_P )	≤ 1300 V
电压保护水平 I_n C2 (线-线) (U_P )	≤ 55 V
电压保护水平 I_n C2 (线-PG) (U_P )	≤ 1400 V
电压保护水平 1 kV/μs C3 (线-线) (U_P )	≤ 45 V
电压保护水平 1 kV/μs C3 (线-PG) (U_P )	≤ 1100 V
每线串联阻抗	1 ohms
截止频率 (线-线) (f_G )	6.4 MHz
电容 (线-线) (C)	≤ 0.8 nF
电容 (线-PG) (C)	≤ 16 pF
工作温度范围 (T_U )	-40 °C ... +80 °C
防护等级 (SPD模块插入后)	IP 20
安装方式	底座
接地方式	底座
外壳材质	聚酰胺 PA 6.6
颜色	蓝色
测试标准	IEC 61643-21 / EN 61643-21
认证	CSA, ATEX, IECEx, CCC, CSA & USA Hazloc, SIL, Inmetro, UKCA
SIL 类别	SIL3 *)
ATEX 认证 (1)	KEMA 06ATEX0274 X: II 2 (1) G Ex ia [ia Ga] IIC T6 ... T4 Gb
ATEX 认证 (2)	KEMA 06ATEX0274 X: II 2 G Ex ib IIC T6 ... T4 Gb
IECEx 认证 (1)	DEK 11.0078X: Ex ia [ia Ga] IIC T6 ... T4 Gb
IECEx 认证 (2)	DEK 11.0078X: Ex ib IIC T6 ... T4 Gb
CSA & USA Hazloc 认证 (1)	70000011: Class I Div. 1; Class I Zone 1
CSA & USA Hazloc 认证 (2)	70000011: Ex ia [ia] IIC T6 ... T4
Inmetro 认证	TÜV 17.0697 X: Ex ia [ia Ga] IIC T6 ... T4 Gb
*) 详细信息见 www.dehn.cn

.产品已加入收藏夹。

进入收藏夹

商品920384加入购物车。

进入网上商店

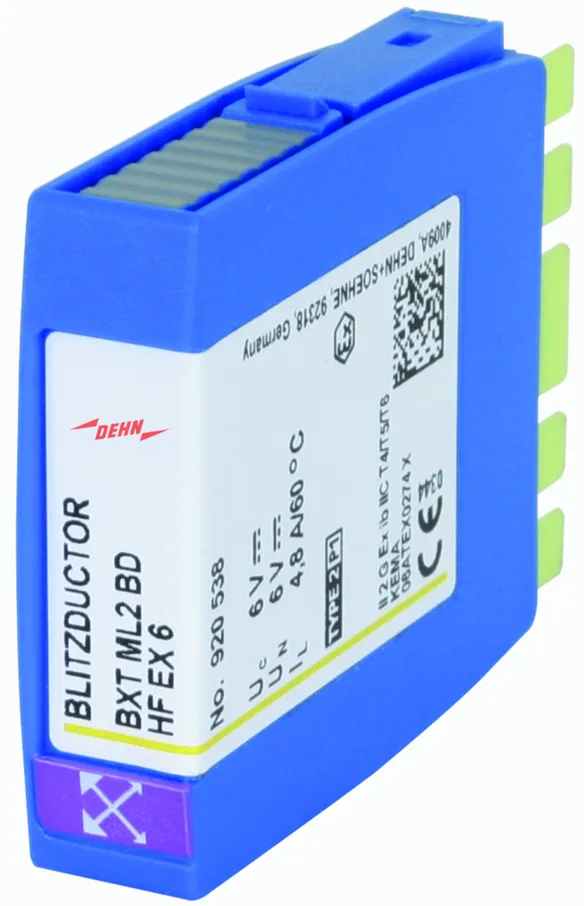

BXT ML2 BD HF EX 6

内置RFID-LifeCheck的电涌保护模块，节省空间，用于本质安全的测量回路和RS485总线系统的1对线保护。对地绝缘强度超过500V。LifeCheck探测到热/电过载之后，SPD应该被更换。DEHNrecord LC/SCM/MCM无需接触，即可显示其结果。

1 产品

货号 920538 BXT ML2 BD HF EX 6

全球贸易项目代码 4013364125285, 海关HS编码: 853630, 总重: 27.20 g, 包装单位: 1.00 件

前代产品


附加信息

CAD文件

BXT ML2 BD HF EX 6 带LifeCheck的电涌保护模块
BLITZDUCTOR XT 电涌保护模块
SPD 分类：Type2 / P1
依据 EN 61643-21 测试
依据 IEC 61643-22 能量协调

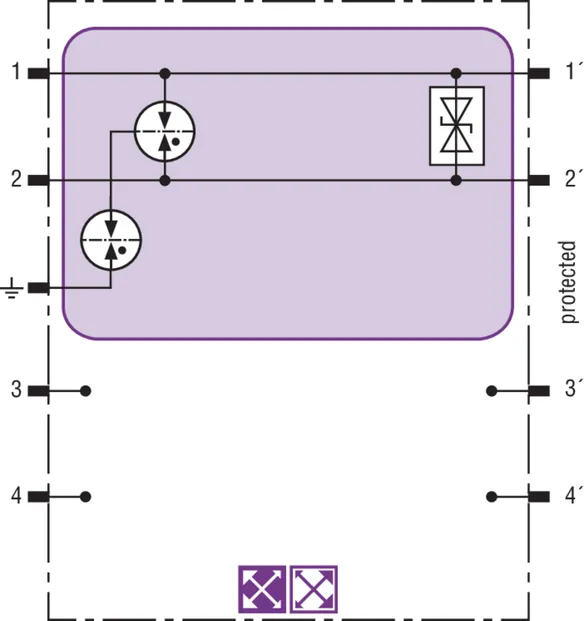

用于本质安全的测量回路和RS485总线系统的1对线保护
内置LifeCheck功能，测试无需接触
可插入BXT BAS EX 底座
最大输入电压，依据 EN 60079-11: 4.2 V
最大输入电流，依据 EN 60079-11: 4.8 A
C2 总标称放电电流 (8/20 μs): 10 kA

制造商： DEHN
型号: BXT ML2 BD HF EX 6
货号: 920538
其他类似产品

认证

技术参数

SPD分类	T
直流最大持续工作电压 (U_c )	6 V
最大输入电流，依据 EN 60079-11 (I_i )	4.8 A
D1 每线雷电冲击电流 (10/350 μs) (I_imp )	1 kA
C2 总标称放电电流 (8/20 μs) (I_n )	10 kA
截止频率 (线-线) (f_G )	100 MHz
认证	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL, Inmetro, UKCA
*) 详细信息见 www.dehn.cn

SPD分类	T
SPD监控装置	LifeCheck
标称电压 (U_N )	6 V
直流最大持续工作电压 (U_c )	6 V
交流最大持续工作电压 (U_c )	4.2 V
最大输入电压，依据 EN 60079-11 (U_i )	4.2 V
最大输入电流，依据 EN 60079-11 (I_i )	4.8 A
最大输入电流，依据 EN 60079-11 (无保护模块，仅至60 °C) (I_i )	4.8 A
D1 每线雷电冲击电流 (10/350 μs) (I_imp )	1 kA
C2 总标称放电电流 (8/20 μs) (I_n )	10 kA
C2 标称放电电流 (8/20 µs) (线-线) (I_n )	0.3 kA
C2 每线标称放电电流 (8/20 μs) (I_n )	5 kA
电压保护水平 I_n C2 (线-线) (U_P )	≤ 35 V
电压保护水平 I_n C2 (线-PG) (U_P )	≤ 1800 V
电压保护水平 1 kV/μs C3 (线-线) (U_P )	≤ 20 V
电压保护水平 1 kV/μs C3 (线-PG) (U_P )	≤ 1400 V
截止频率 (线-线) (f_G )	100 MHz
电容 (线-线) (C)	≤ 25 pF
电容 (线-PG) (C)	≤ 20 pF
工作温度范围 (T_U )	-40 °C ... +80 °C
防护等级 (SPD模块插入后)	IP 20
安装方式	底座
接地方式	底座
外壳材质	聚酰胺 PA 6.6
颜色	蓝色
测试标准	IEC 61643-21 / EN 61643-21
认证	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL, Inmetro, UKCA
SIL 类别	SIL3 *)
ATEX 认证 (1)	KEMA 06ATEX0274 X: II 2 (1) G Ex ia [ia Ga] IIC T6 ... T4 Gb
ATEX 认证 (2)	KEMA 06ATEX0274 X: II 2 G Ex ib IIC T6 ... T4 Gb
IECEx 认证 (1)	DEK 11.0078X: Ex ia [ia Ga] IIC T6 ... T4 Gb
IECEx 认证 (2)	DEK 11.0078X: Ex ib IIC T6 ... T4 Gb
CSA & USA Hazloc 认证 (1)	70000011: Class I Div. 1; Class I Zone 1
CSA & USA Hazloc 认证 (2)	70000011: Ex ia [ia] IIC T6 ... T4
中国强制认证	CCC 编号：2021312304001156
Inmetro 认证	TÜV 17.0697 X: Ex ib IIC T6 ... T4 Gb
*) 详细信息见 www.dehn.cn
