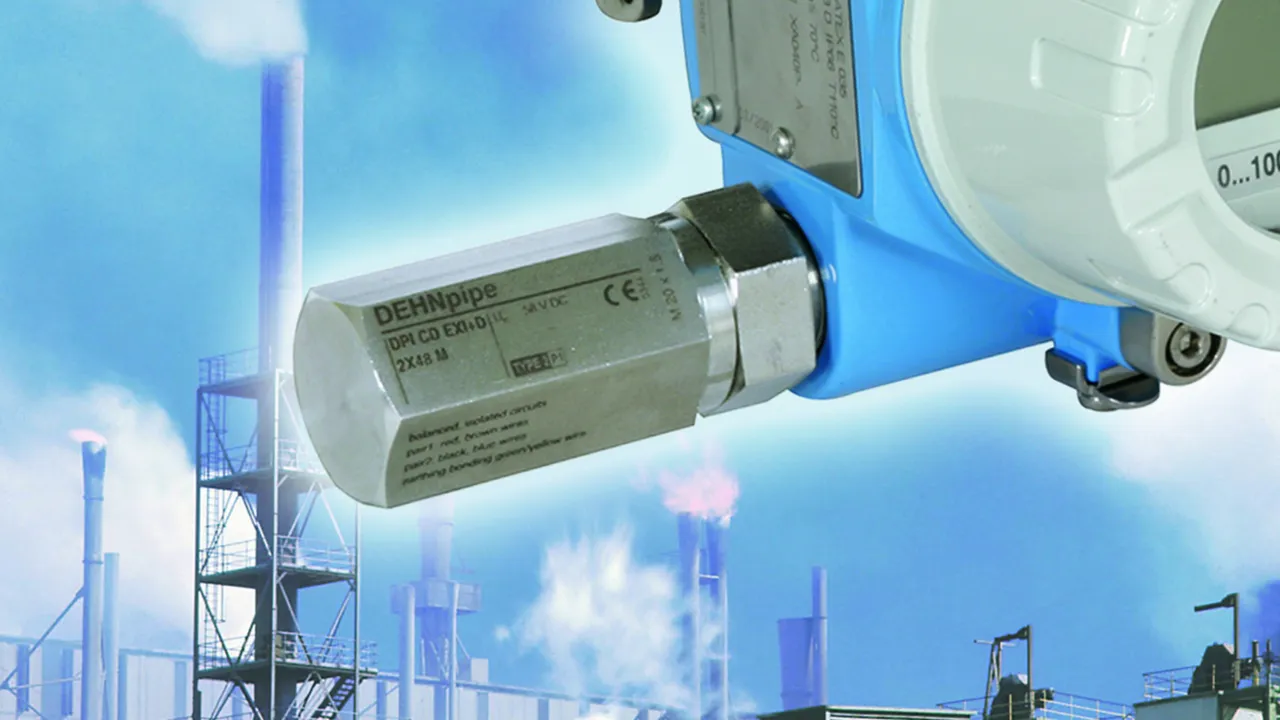

DEHNpipe

安装在现场仪表侧的电涌保护器

串联或并联连接
外壳由耐腐蚀的不锈钢制成
电涌保护器用于现场仪表的第二接口保护（信号或电源）

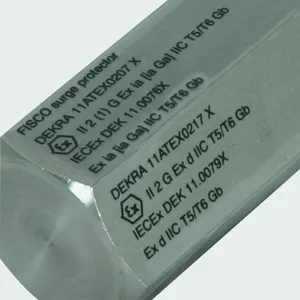

Ex (i) 和 Ex (d) 系列产品

Ex (i) 系列产品用于保护本质安全的测量电路及总线系统
Ex (d) 系列产品采用隔爆外壳

多种认证认证：IECEx，ATEX，FISCO，CSA Hazloc

详情

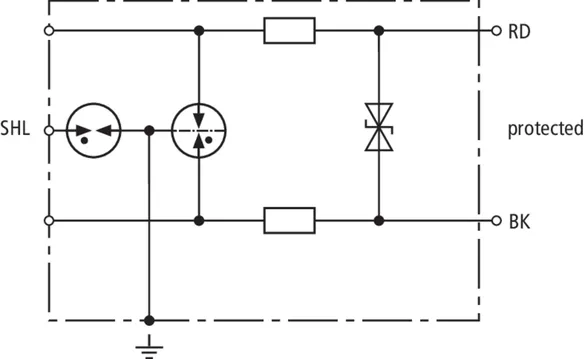

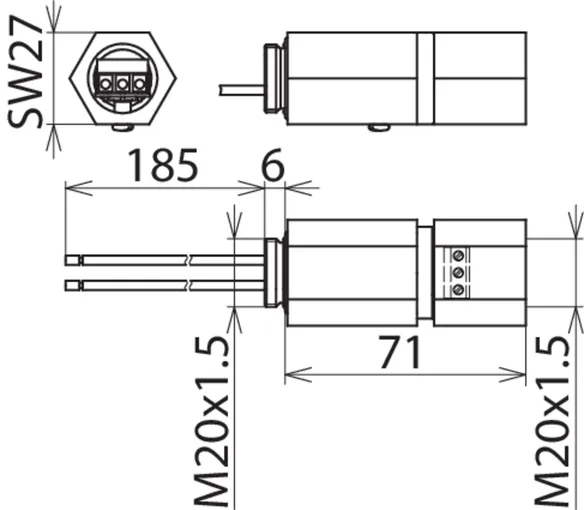

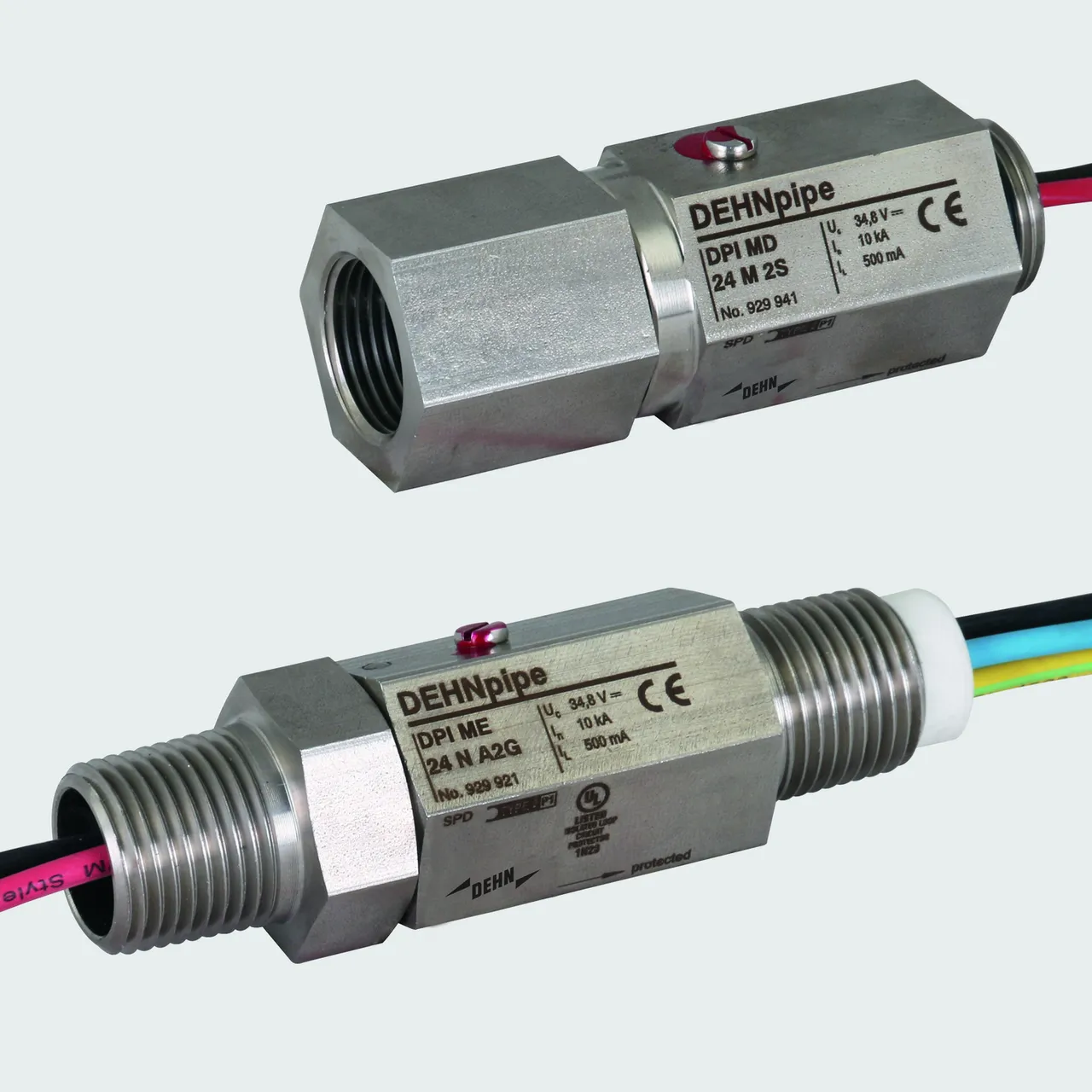

DPI MD

能量协调型两级电涌保护器，对地无漏流，用于保护M20 x 1.5（母/公）螺纹制式的4-20mA接口。可选直接屏蔽接地，间接屏蔽接地或非屏蔽接地。电缆格兰头为可选附件。

1 产品

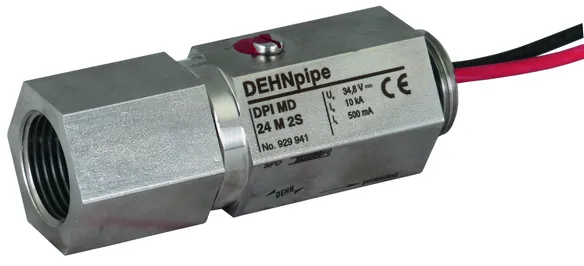

货号 929941 DPI MD 24 M 2S

全球贸易项目代码 4013364098152, 海关HS编码: 853630, 总重: 187.40 g, 包装单位: 1.00 件


附加信息

CAD文件

DPI MD 24 M 2S 电涌保护器
两级，对地无漏流
DEHNpipe 电涌保护器
SPD 分类：Type 2 / P1
依据 EN 61643-21 测试
依据 IEC 61643-22 能量协调
不锈钢V2A材质外壳
防护等级IP 67
两部分外壳设计
可旋入2线现场仪表进行保护
依据NAMUR NE 21，可串联对接口进行保护
直流最大持续工作电压: 34.8 V
标称电流: 0.5 A
C2 总标称放电电流 (8/20 μs): 10 kA
截止频率 (线-线): 14 MHz

制造商： DEHN
型号: DPI MD 24 M 2S
货号: 929941
其他类似产品

认证

技术参数

SPD分类	Q
直流最大持续工作电压 (U_C )	34.8 V
标称电流 (I_L )	0.5 A
D1 每线雷电冲击电流 (10/350 μs) (I_imp )	1 kA
C2 总标称放电电流 (8/20 μs) (I_n )	10 kA
截止频率 (线-线) (f_G )	14 MHz
安装方式 (仪表侧/设备侧)	M20 x 1.5 母螺纹/ M20 x 1.5 公螺纹
认证	SIL
*) 详细信息见 www.dehn.cn

SPD分类	Q
标称电压 (U_N )	24 V
直流最大持续工作电压 (U_C )	34.8 V
交流最大持续工作电压 (U_C )	24.5 V
标称电流 (I_L )	0.5 A
D1 每线雷电冲击电流 (10/350 μs) (I_imp )	1 kA
C2 总标称放电电流 (8/20 μs) (I_n )	10 kA
C2 每线标称放电电流 (8/20 μs) (I_n )	10 kA
C2 标称放电电流 (8/20 μs) (屏蔽-PG) (I_n )	20 kA
电压保护水平 I_n C2 (线-线) (U_P )	≤ 65 V
电压保护水平 I_n C2 (线-PG) (U_p )	≤ 650 V
电压保护水平 I_n C2 (屏蔽-PG) (U_p )	≤ 650 V
电压保护水平 1 kV/μs C3 (线-线) (U_p )	≤ 50 V
电压保护水平 1 kV/μs C3 (线-PG) (U_p )	≤ 500 V
电压保护水平 1 kV/μs C3 (屏蔽-PG) (U_p )	≤ 600 V
截止频率 (线-线) (f_G )	14 MHz
电容 (线-线) (C)	≤ 400 pF
电容 (线-PG) (C)	≤ 20 pF
电容 (屏蔽-PG) (C)	≤ 15 pF
每线串联阻抗	2.2 ohms
工作温度范围 (T_U )	-40 °C ... +80 °C
带格兰头防护等级	IP 67
安装方式 (仪表侧/设备侧)	M20 x 1.5 母螺纹/ M20 x 1.5 公螺纹
接线方式 (入/出)	螺丝 / 连接导线 (1.5 mm²)
连接导线长度	200 mm
单股线截面积	0.08-2.5 mm²
软线截面积	0.08-1.5 mm²
接地方式	外壳或接地环 (可选配件)
外壳材质	不锈钢 (V2A)
颜色	无色
测试标准	IEC 61643-21 / EN 61643-21
认证	SIL
SIL 类别	达到 SIL3 *⁾
*) 详细信息见 www.dehn.cn

.产品已加入收藏夹。

进入收藏夹

商品929941加入购物车。

进入网上商店

DPI ME

能量协调型两级电涌保护器，内置对地气体放电管和二极管。用于保护1/2-14 NPT（公/公）螺纹制式的非平衡接口。接地线从电涌保护器内引出。

1 产品

货号 929921 DPI ME 24 N A2G

全球贸易项目代码 4013364098169, 海关HS编码: 853630, 总重: 255.20 g, 包装单位: 1.00 件


附加信息

CAD文件

DPI ME 24 N A2G 能量协调型两级电涌保护器
DEHNpipe 电涌保护器
SPD 分类：Type 2 / P1
依据 EN 61643-21 测试
依据 IEC 61643-22 能量协调
不锈钢V2A材质外壳
防护等级IP 67
可旋入2线现场仪表进行保护
用于非平衡接口保护及总线系统保护
直流最大持续工作电压: 34.8 V
标称电流: 0.5 A
C2 总标称放电电流 (8/20 μs): 10 kA

制造商： DEHN
型号: DPI ME 24 N A2G
货号: 929921
其他类似产品

认证

技术参数

SPD分类	Q
直流最大持续工作电压 (U_C )	34.8 V
标称电流 (I_L )	0.5 A
D1 每线雷电冲击电流 (10/350 μs) (I_imp )	1 kA
C2 总标称放电电流 (8/20 μs) (I_n )	10 kA
安装方式 (仪表侧/设备侧)	1/2-14 NPT 公螺纹 / 1/2-14 NPT 公螺纹
认证	UL, SIL
*) 详细信息见 www.dehn.cn

SPD分类	Q
标称电压 (U_N )	24 V
直流最大持续工作电压 (U_C )	34.8 V
交流最大持续工作电压 (U_C )	24.5 V
标称电流 (I_L )	0.5 A
D1 每线雷电冲击电流 (10/350 μs) (I_imp )	1 kA
C2 总标称放电电流 (8/20 μs) (I_n )	10 kA
C2 每线标称放电电流 (8/20 μs) (I_n )	10 kA
电压保护水平 I_n C2 (线-线) (U_P )	≤ 120 V
电压保护水平 I_n C2 (线-PG) (U_p )	≤ 65 V
电压保护水平 1 kV/μs C3 (线-线) (U_p )	≤ 98 V
电压保护水平 1 kV/μs C3 (线-PG) (U_p )	≤ 49 V
电容 (线-线) (C)	≤ 250 pF
电容 (线-PG) (C)	≤ 450 pF
每线串联阻抗	4.7 ohms
工作温度范围 (T_U )	-40 °C ... +80 °C
防护等级	IP 67
安装方式 (仪表侧/设备侧)	1/2-14 NPT 公螺纹 / 1/2-14 NPT 公螺纹
接线方式 (入/出)	连接导线 AWG 16
连接导线长度	500 mm
接地方式	外壳和连接导线
外壳材质	不锈钢 (V2A)
颜色	无色
测试标准	IEC 61643-21 / EN 61643-21
认证	UL, SIL
SIL 类别	达到 SIL3 *⁾
*) 详细信息见 www.dehn.cn

.产品已加入收藏夹。

进入收藏夹

商品929921加入购物车。

进入网上商店

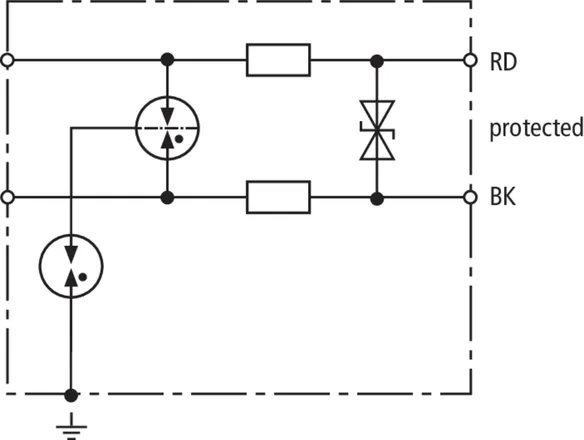

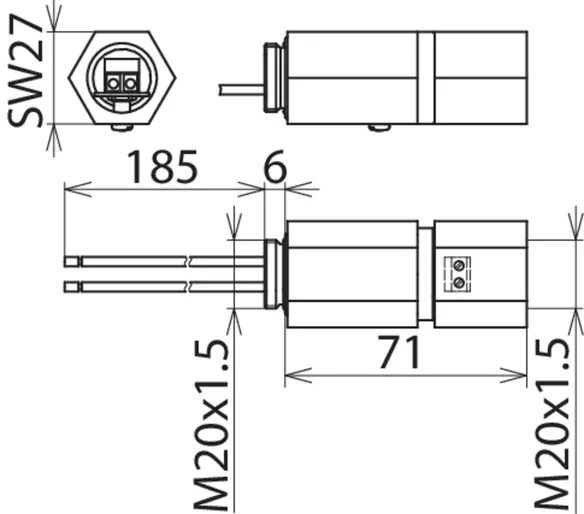

DPI MD EX

能量协调型两级电涌保护器，内置低电容保护电路，用于保护本质安全的测量电路和总线系统，符合FISCO要求。对地绝缘强度超过500V。电缆格兰头需要单独订购。

2 产品

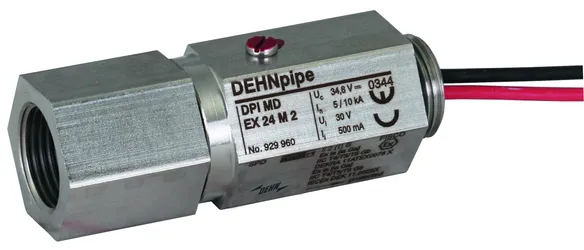

货号 929960 DPI MD EX 24 M 2

全球贸易项目代码 4013364098145, 海关HS编码: 853630, 总重: 185.80 g, 包装单位: 1.00 件


附加信息

CAD文件

DPI MD EX 24 M 2 能量协调型两级电涌保护器
DEHNpipe 电涌保护器
SPD 分类：Type 2 / P1
依据 EN 61643-21 测试
依据 IEC 61643-22 能量协调
不锈钢V2A材质外壳
防护等级IP 67
Ex (i)版本两部分外壳设计
可旋入2线现场仪表进行保护
依据NAMUR NE 21，串联保护本质安全接口
直流最大持续工作电压: 34.8 V
标称电流: 0.5 A
C2 总标称放电电流 (8/20 μs): 10 kA
截止频率 (线-线): 7 MHz

制造商： DEHN
型号: DPI MD EX 24 M 2
货号: 929960
其他类似产品

认证

技术参数

SPD分类	T
直流最大持续工作电压 (U_C )	34.8 V
标称电流 (I_L )	0.5 A
D1 每线雷电冲击电流 (10/350 μs) (I_imp )	1 kA
C2 总标称放电电流 (8/20 μs) (I_n )	10 kA
截止频率 (线-线) (f_G )	7 MHz
安装方式 (仪表侧/设备侧)	M20 x 1.5 母螺纹 / M20 x 1.5 公螺纹
认证	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
*) 详细信息见 www.dehn.cn

SPD分类	T
标称电压 (U_N )	24 V
直流最大持续工作电压 (U_C )	34.8 V
交流最大持续工作电压 (U_C )	24.5 V
最大输入电压，依据 EN 60079-11 (U_i )	30 V
最大输入电流，依据 EN 60079-11 (I_i )	0.5 A
标称电流 (I_L )	0.5 A
D1 每线雷电冲击电流 (10/350 μs) (I_imp )	1 kA
C2 总标称放电电流 (8/20 μs) (I_n )	10 kA
C2 每线标称放电电流 (8/20 μs) (I_n )	5 kA
电压保护水平 I_n C2 (线-线) (U_P )	≤ 55 V
电压保护水平 I_n C2 (线-PG) (U_p )	≤ 1100 V
电压保护水平 1 kV/μs C3 (线-线) (U_p )	≤ 49 V
电压保护水平 1 kV/μs C3 (线-PG) (U_p )	≤ 1000 V
截止频率 (线-线) (f_G )	7 MHz
电容 (线-线) (C)	≤ 850 pF
电容 (线-PG) (C)	≤ 15 pF
每线串联阻抗	1.8 ohms
工作温度范围 (T_U )	-40 °C ... +80 °C
防护等级	IP 67
安装方式 (仪表侧/设备侧)	M20 x 1.5 母螺纹 / M20 x 1.5 公螺纹
接线方式 (入/出)	螺丝 / 连接导线 (1.5 mm²)
连接导线长度	200 mm
单股线截面积	0.08-2.5 mm²
软线截面积	0.08-1.5 mm²
接地方式	外壳
外壳材质	不锈钢 (V2A)
颜色	无色
测试标准	IEC 61643-21 / EN 61643-21
认证	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL

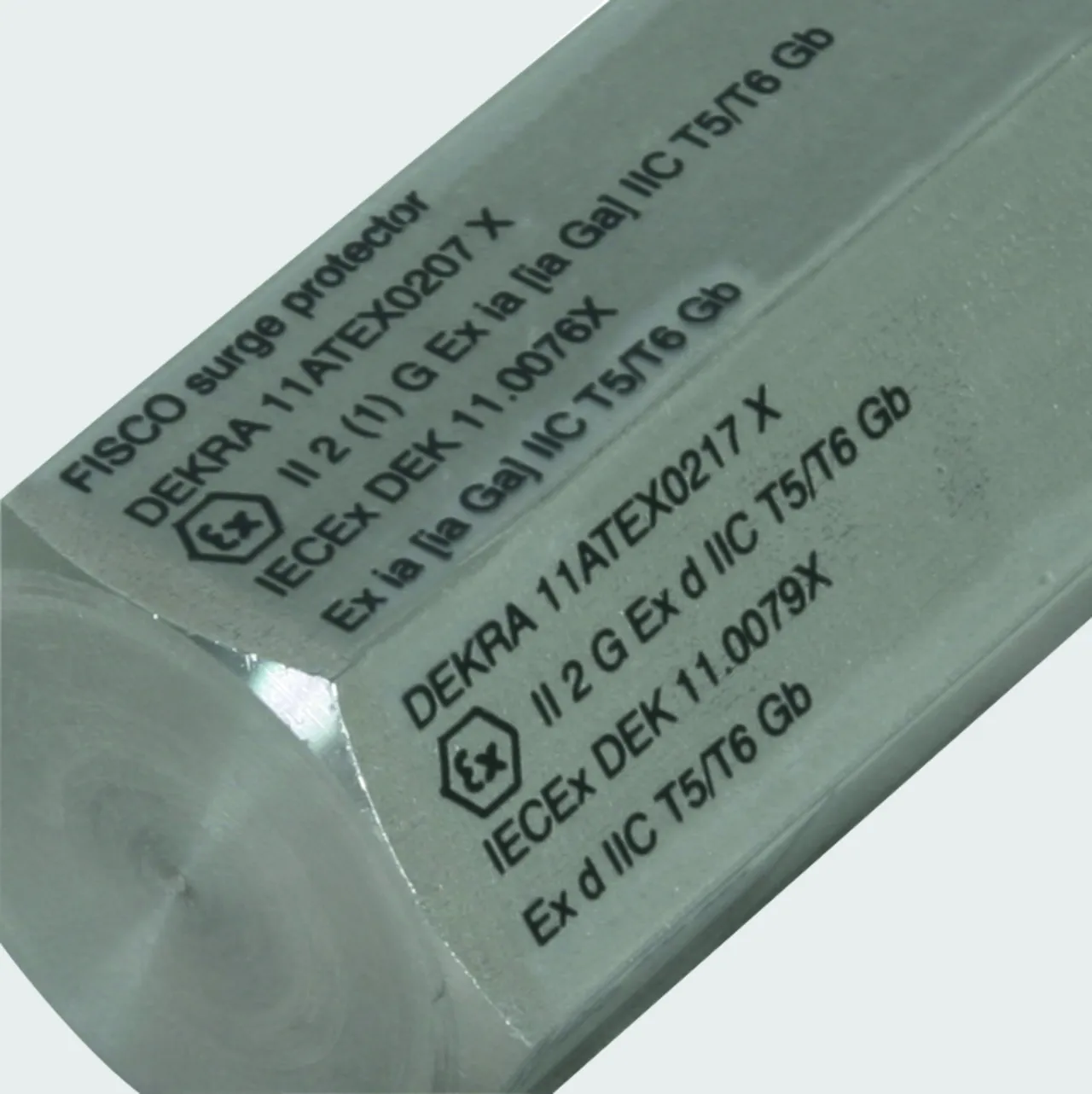

ATEX 认证	DEKRA 11ATEX0076 X: II 2 (1) G Ex ia [ia Ga] IIC T4 ... T6 Gb
IECEx 认证	DEK 11.0025X: Ex ia [ia Ga] IIC T4 ... T6 Gb
CSA & USA Hazloc 认证 (1)	CSA17CA.70144338: Ex ia [ia Ga] IIC T4 … T6 Gb
CSA & USA Hazloc 认证 (2)	CSA17CA.70144338: Class I Div 1; Class I Zone 1
SIL 类别	达到 SIL3 *⁾
*) 详细信息见 www.dehn.cn

.产品已加入收藏夹。

进入收藏夹

商品929960加入购物车。

进入网上商店

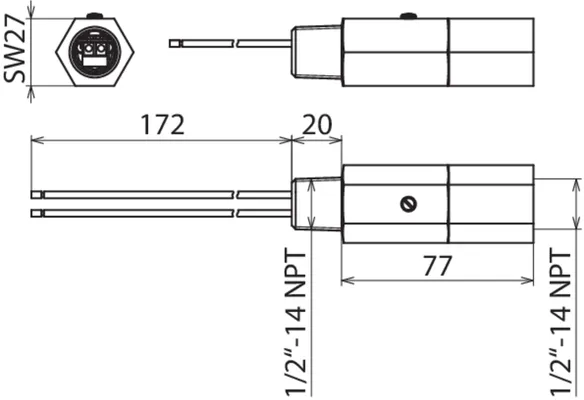

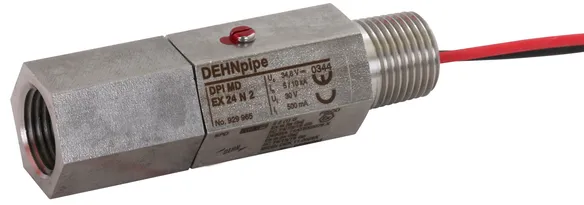

货号 929965 DPI MD EX 24 N 2

全球贸易项目代码 4013364360778, 海关HS编码: 853630, 总重: 185.00 g, 包装单位: 1.00 件


附加信息

DPI MD EX 24 N 2 能量协调型两级电涌保护器
DEHNpipe 电涌保护器
SPD 分类：Type 2 / P1
依据 EN 61643-21 测试
依据 IEC 61643-22 能量协调
不锈钢V2A材质外壳
防护等级IP 67
Ex (i)版本两部分外壳设计
可旋入2线现场仪表进行保护
依据NAMUR NE 21，串联保护本质安全接口
直流最大持续工作电压: 34.8 V
标称电流: 0.5 A
C2 总标称放电电流 (8/20 μs): 10 kA
截止频率 (线-线): 7 MHz

制造商： DEHN
型号: DPI MD EX 24 N 2
货号: 929965
其他类似产品

认证

技术参数

SPD分类	T
直流最大持续工作电压 (U_C )	34.8 V
标称电流 (I_L )	0.5 A
D1 每线雷电冲击电流 (10/350 μs) (I_imp )	1 kA
C2 总标称放电电流 (8/20 μs) (I_n )	10 kA
截止频率 (线-线) (f_G )	7 MHz
安装方式 (仪表侧/设备侧)	1/2-14 NPT 母螺纹 / 1/2-14 NPT 公螺纹
认证	ATEX, IECEx, CCC, SIL
*) 详细信息见 www.dehn.cn

SPD分类	T
标称电压 (U_N )	24 V
直流最大持续工作电压 (U_C )	34.8 V
交流最大持续工作电压 (U_C )	24.5 V
最大输入电压，依据 EN 60079-11 (U_i )	30 V
最大输入电流，依据 EN 60079-11 (I_i )	0.5 A
标称电流 (I_L )	0.5 A
D1 每线雷电冲击电流 (10/350 μs) (I_imp )	1 kA
C2 总标称放电电流 (8/20 μs) (I_n )	10 kA
C2 每线标称放电电流 (8/20 μs) (I_n )	5 kA
电压保护水平 I_n C2 (线-线) (U_P )	≤ 55 V
电压保护水平 I_n C2 (线-PG) (U_p )	≤ 1100 V
电压保护水平 1 kV/μs C3 (线-线) (U_p )	≤ 49 V
电压保护水平 1 kV/μs C3 (线-PG) (U_p )	≤ 1000 V
截止频率 (线-线) (f_G )	7 MHz
电容 (线-线) (C)	≤ 850 pF
电容 (线-PG) (C)	≤ 15 pF
每线串联阻抗	1.8 ohms
工作温度范围 (T_U )	-40 °C ... +80 °C
防护等级	IP 67
安装方式 (仪表侧/设备侧)	1/2-14 NPT 母螺纹 / 1/2-14 NPT 公螺纹
接线方式 (入/出)	螺丝 / 连接导线 (1.5 mm²)
连接导线长度	200 mm
单股线截面积	0.08-2.5 mm²
软线截面积	0.08-1.5 mm²
接地方式	外壳
外壳材质	不锈钢 (V2A)
颜色	无色
测试标准	IEC 61643-21 / EN 61643-21
认证	ATEX, IECEx, CCC, SIL
ATEX 认证	DEKRA 11ATEX0076 X: II 2 (1) G Ex ia [ia Ga] IIC T4 ... T6 Gb
IECEx 认证	DEK 11.0025X: Ex ia [ia Ga] IIC T4 ... T6 Gb
SIL 类别	达到 SIL3 *⁾
*) 详细信息见 www.dehn.cn

.产品已加入收藏夹。

进入收藏夹

商品929965加入购物车。

进入网上商店

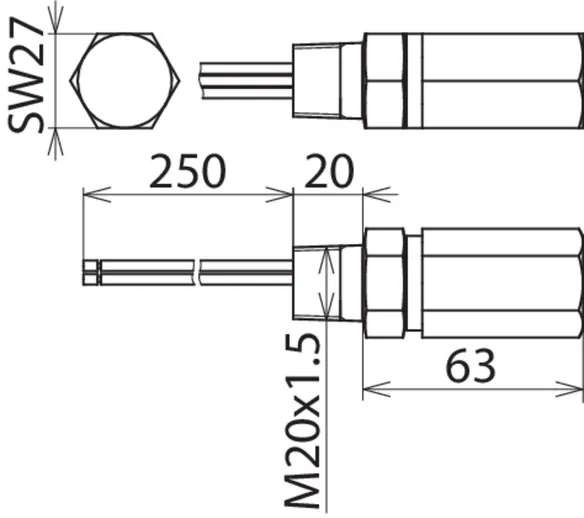

DPI CD EXI

电涌保护器，内置低电容保护电路，用于保护本质安全的测量电路和总线系统，符合FISCO要求。对地绝缘强度超过500V。

2 产品

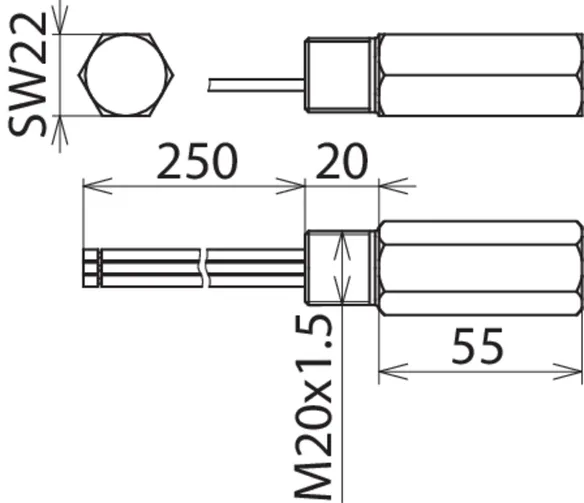

货号 929961 DPI CD EXI 24 M

全球贸易项目代码 4013364101784, 海关HS编码: 853630, 总重: 183.00 g, 包装单位: 1.00 件


附加信息

CAD文件

DPI CD EXI 24 M 电涌保护器
DEHNpipe CD EX (i) 电涌保护器
SPD 分类：Type 2 / P1
依据 EN 61643-21 测试
依据 IEC 61643-22 能量协调
不锈钢V4A材质外壳
防护等级IP 67
Ex (i) 版本
可旋入2线现场仪表进行保护
并联保护浮地线对的本质安全的测量电路和总线系统
直流最大持续工作电压: 32 V
标称电流: 0.55 A
C2 总标称放电电流 (8/20 μs): 10 kA
截止频率 (线-线): 67 MHz

制造商： DEHN
型号: DPI CD EXI 24 M
货号: 929961
其他类似产品

认证

技术参数

SPD分类	T
直流最大持续工作电压 (U_C )	32 V
标称电流 (I_L )	0.55 A
D1 雷电冲击电流 (10/350 μs) (线-PG) (I_imp )	1 kA
C2 总标称放电电流 (8/20 μs) (I_n )	10 kA
截止频率 (线-线) (f_G )	67 MHz
安装方式 (仪表侧/设备侧)	M20 x 1.5 公螺纹
认证	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
*) 详细信息见 www.dehn.cn

SPD分类	T
标称电压 (U_N )	24 V
直流最大持续工作电压 (U_C )	32 V
交流最大持续工作电压 (U_C )	22.6 V
最大输入电压，依据 EN 60079-11 (U_i )	30 V
最大输入电流，依据 EN 60079-11 (I_i )	0.55 A
标称电流 (I_L )	0.55 A
D1 雷电冲击电流 (10/350 μs) (线-PG) (I_imp )	1 kA
C2 总标称放电电流 (8/20 μs) (I_n )	10 kA
C2 标称放电电流 (8/20 µs) (线-线) (I_n )	150 A
C2 标称放电电流 (8/20 μs) (线-PG) (I_n )	10 kA
电压保护水平 I_n C2 (线-线) (U_P )	≤ 58 V
电压保护水平 I_n C2 (线-PG) (U_p )	≤ 1700 V
电压保护水平 1 kV/μs C3 (线-线) (U_p )	≤ 50 V
电压保护水平 1 kV/μs C3 (线-PG) (U_p )	≤ 1200 V
截止频率 (线-线) (f_G )	67 MHz
电容 (线-线) (C)	≤ 25 pF
电容 (线-PG) (C)	≤ 15 pF
工作温度范围 (T_U )	-50 °C ... +80 °C
防护等级	IP 67
安装方式 (仪表侧/设备侧)	M20 x 1.5 公螺纹
连接方式	连接导线 (1.3 mm²)
连接导线长度	250 mm
接地方式	连接导线
外壳材质	不锈钢 (V4A)
颜色	无色
测试标准	IEC 61643-21 / EN 61643-21
认证	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
ATEX 认证	KEMA 04ATEX1189 X: II 2 (1) G Ex ia [ia Ga] IIC T5 ... T6 Gb
IECEx 认证	KEM 09.0076X: Ex ia [ia Ga] IIC T5 ... T6 Gb
CSA & USA Hazloc 认证 (1)	CSA 13.70000407: Ex ia [ia] IIC T5 … T6
CSA & USA Hazloc 认证 (2)	CSA 13.70000407: Class I Div 1, 2; Class I Zone 1
SIL 类别	达到 SIL3 *⁾
*) 详细信息见 www.dehn.cn

.产品已加入收藏夹。

进入收藏夹

商品929961加入购物车。

进入网上商店

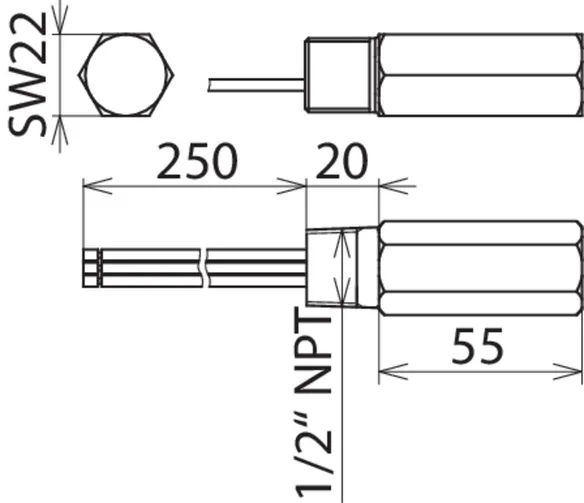

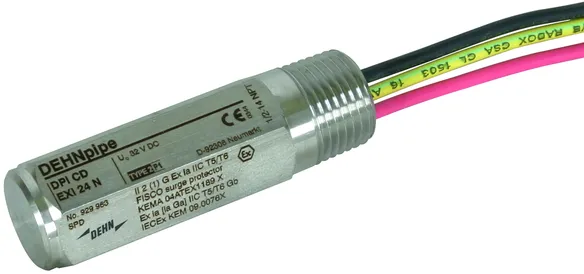

货号 929963 DPI CD EXI 24 N

全球贸易项目代码 4013364101807, 海关HS编码: 853630, 总重: 196.00 g, 包装单位: 1.00 件


附加信息

CAD文件

DPI CD EXI 24 N 电涌保护器
DEHNpipe CD EX (i) 电涌保护器
SPD 分类：Type 2 / P1
依据 EN 61643-21 测试
依据 IEC 61643-22 能量协调
不锈钢V4A材质外壳
防护等级IP 67
Ex (i) 版本
可旋入2线现场仪表进行保护
并联保护浮地线对的本质安全的测量电路和总线系统
直流最大持续工作电压: 32 V
标称电流: 0.55 A
C2 总标称放电电流 (8/20 μs): 10 kA
截止频率 (线-线): 67 MHz

制造商： DEHN
型号: DPI CD EXI 24 N
货号: 929963
其他类似产品

认证

技术参数

SPD分类	T
直流最大持续工作电压 (U_C )	32 V
标称电流 (I_L )	0.55 A
D1 雷电冲击电流 (10/350 μs) (线-PG) (I_imp )	1 kA
C2 总标称放电电流 (8/20 μs) (I_n )	10 kA
截止频率 (线-线) (f_G )	67 MHz
安装方式 (仪表侧/设备侧)	1/2-14 NPT 公螺纹
认证	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
*) 详细信息见 www.dehn.cn

SPD分类	T
标称电压 (U_N )	24 V
直流最大持续工作电压 (U_C )	32 V
交流最大持续工作电压 (U_C )	22.6 V
最大输入电压，依据 EN 60079-11 (U_i )	30 V
最大输入电流，依据 EN 60079-11 (I_i )	0.55 A
标称电流 (I_L )	0.55 A
D1 雷电冲击电流 (10/350 μs) (线-PG) (I_imp )	1 kA
C2 总标称放电电流 (8/20 μs) (I_n )	10 kA
C2 标称放电电流 (8/20 µs) (线-线) (I_n )	150 A
C2 标称放电电流 (8/20 μs) (线-PG) (I_n )	10 kA
电压保护水平 I_n C2 (线-线) (U_P )	≤ 58 V
电压保护水平 I_n C2 (线-PG) (U_p )	≤ 1700 V
电压保护水平 1 kV/μs C3 (线-线) (U_p )	≤ 50 V
电压保护水平 1 kV/μs C3 (线-PG) (U_p )	≤ 1200 V
截止频率 (线-线) (f_G )	67 MHz
电容 (线-线) (C)	≤ 25 pF
电容 (线-PG) (C)	≤ 15 pF
工作温度范围 (T_U )	-50 °C ... +80 °C
防护等级	IP 67
安装方式 (仪表侧/设备侧)	1/2-14 NPT 公螺纹
连接方式	连接导线 (1.3 mm²)
连接导线长度	250 mm
接地方式	连接导线
外壳材质	不锈钢 (V4A)
颜色	无色
测试标准	IEC 61643-21 / EN 61643-21
认证	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
ATEX 认证	KEMA 04ATEX1189 X: II 2 (1) G Ex ia [ia Ga] IIC T5 ... T6 Gb
IECEx 认证	KEM 09.0076X: Ex ia [ia Ga] IIC T5 ... T6 Gb
CSA & USA Hazloc 认证 (1)	CSA 13.70000407: Ex ia [ia] IIC T5 … T6
CSA & USA Hazloc 认证 (2)	CSA 13.70000407: Class I Div 1, 2; Class I Zone 1
SIL 类别	达到 SIL3 *⁾
*) 详细信息见 www.dehn.cn

.产品已加入收藏夹。

进入收藏夹

商品929963加入购物车。

进入网上商店

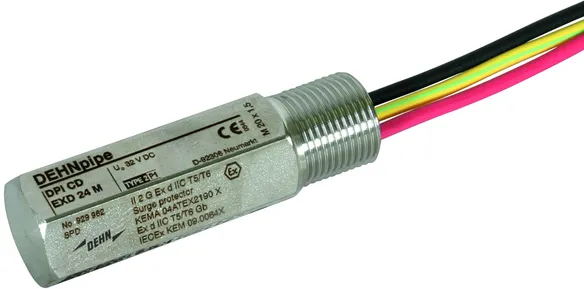

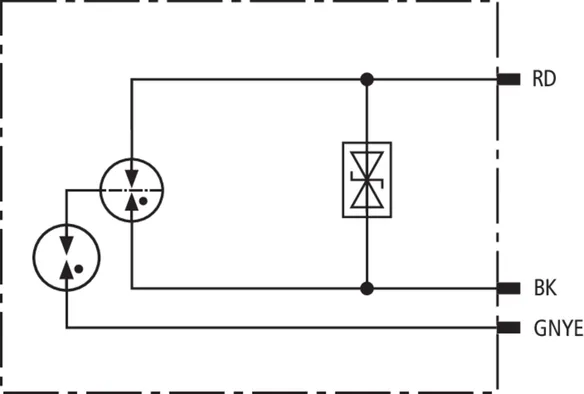

DPI CD EXD

隔爆型电涌保护器，内置低电容保护电路，用于保护危险区域内的测量电路和总线系统。对地绝缘强度超过500V。获得CSA & USA Hazloc 认证。

2 产品

货号 929962 DPI CD EXD 24 M

全球贸易项目代码 4013364101791, 海关HS编码: 853630, 总重: 183.00 g, 包装单位: 1.00 件


附加信息

CAD文件

DPI CD EXD 24 M 电涌保护器
DEHNpipe CD Ex (d) 电涌保护器
SPD 分类：Type 2 / P1
依据 EN 61643-21 测试
依据 IEC 61643-22 能量协调
不锈钢V4A材质外壳
防护等级IP 67
Ex (d) 版本
可旋入2线现场仪表进行保护
在Ex 1区或2区，并联保护浮地线对的测量电路和总线系统
直流最大持续工作电压: 32 V
标称电流: 0.55 A
C2 总标称放电电流 (8/20 μs): 10 kA
截止频率 (线-线): 67 MHz

制造商： DEHN
型号: DPI CD EXD 24 M
货号: 929962
其他类似产品

认证

技术参数

SPD分类	T
直流最大持续工作电压 (U_C )	32 V
标称电流 (I_L )	0.55 A
D1 雷电冲击电流 (10/350 μs) (线-PG) (I_imp )	1 kA
C2 总标称放电电流 (8/20 μs) (I_n )	10 kA
截止频率 (线-线) (f_G )	67 MHz
安装方式 (仪表侧/设备侧)	M20 x 1.5 公螺纹
认证	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
*) 详细信息见 www.dehn.cn

SPD分类	T
标称电压 (U_N )	24 V
直流最大持续工作电压 (U_C )	32 V
交流最大持续工作电压 (U_C )	22.6 V
标称电流 (I_L )	0.55 A
D1 雷电冲击电流 (10/350 μs) (线-PG) (I_imp )	1 kA
C2 总标称放电电流 (8/20 μs) (I_n )	10 kA
C2 每线标称放电电流 (8/20 μs) (I_n )	10 kA
电压保护水平 I_n C2 (线-线) (U_P )	≤ 58 V
电压保护水平 I_n C2 (线-PG) (U_p )	≤ 1700 V
电压保护水平 1 kV/μs C3 (线-线) (U_p )	≤ 50 V
电压保护水平 1 kV/μs C3 (线-PG) (U_p )	≤ 1200 V
截止频率 (线-线) (f_G )	67 MHz
电容 (线-线) (C)	≤ 25 pF
电容 (线-PG) (C)	≤ 15 pF
工作温度范围 (T_U )	-50 °C ... +80 °C
防护等级	IP 67
安装方式 (仪表侧/设备侧)	M20 x 1.5 公螺纹
连接方式	连接导线 (1.3 mm²)
连接导线长度	250 mm
接地方式	连接导线
外壳材质	不锈钢 (V4A)
颜色	无色
测试标准	IEC 61643-21 / EN 61643-21
认证	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
ATEX 认证	KEMA 04ATEX2190 X: II 2 G Ex db IIC T5 or T6 Gb
IECEx 认证	KEM 09.0064X: Ex db IIC T5 or T6 Gb
CSA & USA Hazloc 认证 (1)	CSA 10.2317168: Ex d IIC T4 ... T6
CSA & USA Hazloc 认证 (2)	CSA 10.2317168: Class I Div 1, 2; Class I Zone 1
SIL 类别	达到 SIL3 *⁾
*) 详细信息见 www.dehn.cn

.产品已加入收藏夹。

进入收藏夹

商品929962加入购物车。

进入网上商店

货号 929964 DPI CD EXD 24 N

全球贸易项目代码 4013364101814, 海关HS编码: 853630, 总重: 183.00 g, 包装单位: 1.00 件


附加信息

CAD文件

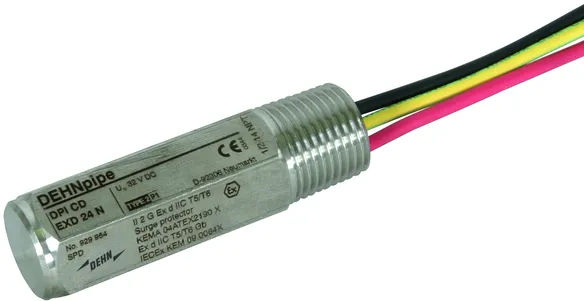

DPI CD EXD 24 N 电涌保护器
DEHNpipe CD Ex (d) 电涌保护器
SPD 分类：Type 2 / P1
依据 EN 61643-21 测试
依据 IEC 61643-22 能量协调
不锈钢V4A材质外壳
防护等级IP 67
Ex (d) 版本
可旋入2线现场仪表进行保护
在Ex 1区或2区，并联保护浮地线对的测量电路和总线系统
直流最大持续工作电压: 32 V
标称电流: 0.55 A
C2 总标称放电电流 (8/20 μs): 10 kA
截止频率 (线-线): 67 MHz

制造商： DEHN
型号: DPI CD EXD 24 N
货号: 929964
其他类似产品

认证

技术参数

SPD分类	T
直流最大持续工作电压 (U_C )	32 V
标称电流 (I_L )	0.55 A
D1 雷电冲击电流 (10/350 μs) (线-PG) (I_imp )	1 kA
C2 总标称放电电流 (8/20 μs) (I_n )	10 kA
截止频率 (线-线) (f_G )	67 MHz
安装方式 (仪表侧/设备侧)	1/2-14 NPT 公螺纹
认证	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
*) 详细信息见 www.dehn.cn

SPD分类	T
标称电压 (U_N )	24 V
直流最大持续工作电压 (U_C )	32 V
交流最大持续工作电压 (U_C )	22.6 V
标称电流 (I_L )	0.55 A
D1 雷电冲击电流 (10/350 μs) (线-PG) (I_imp )	1 kA
C2 总标称放电电流 (8/20 μs) (I_n )	10 kA
C2 每线标称放电电流 (8/20 μs) (I_n )	10 kA
电压保护水平 I_n C2 (线-线) (U_P )	≤ 58 V
电压保护水平 I_n C2 (线-PG) (U_p )	≤ 1700 V
电压保护水平 1 kV/μs C3 (线-线) (U_p )	≤ 50 V
电压保护水平 1 kV/μs C3 (线-PG) (U_p )	≤ 1200 V
截止频率 (线-线) (f_G )	67 MHz
电容 (线-线) (C)	≤ 25 pF
电容 (线-PG) (C)	≤ 15 pF
工作温度范围 (T_U )	-50 °C ... +80 °C
防护等级	IP 67
安装方式 (仪表侧/设备侧)	1/2-14 NPT 公螺纹
连接方式	连接导线 (1.3 mm²)
连接导线长度	250 mm
接地方式	连接导线
外壳材质	不锈钢 (V4A)
颜色	无色
测试标准	IEC 61643-21 / EN 61643-21
认证	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
ATEX 认证	KEMA 04ATEX2190 X: II 2 G Ex db IIC T5 or T6 Gb
IECEx 认证	KEM 09.0064X: Ex db IIC T5 or T6 Gb
CSA & USA Hazloc 认证 (1)	CSA 10.2317168: Ex d IIC T4 ... T6
CSA & USA Hazloc 认证 (2)	CSA 10.2317168: Class I Div 1, 2; Class I Zone 1
SIL 类别	达到 SIL3 *⁾
*) 详细信息见 www.dehn.cn

.产品已加入收藏夹。

进入收藏夹

商品929964加入购物车。

进入网上商店

DPI CD HF EXD

隔爆型电涌保护器，内置能量协调的低电容保护电路，用于保护危险区域内的测量电路和总线系统。

1 产品

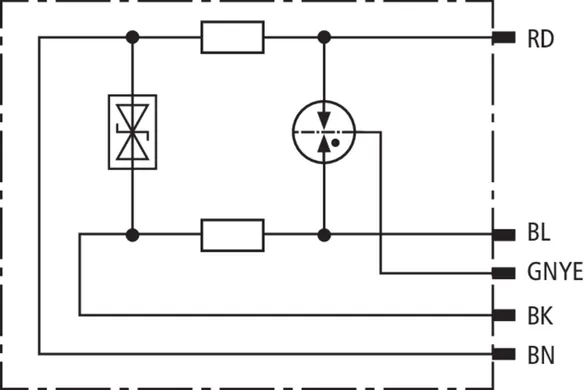

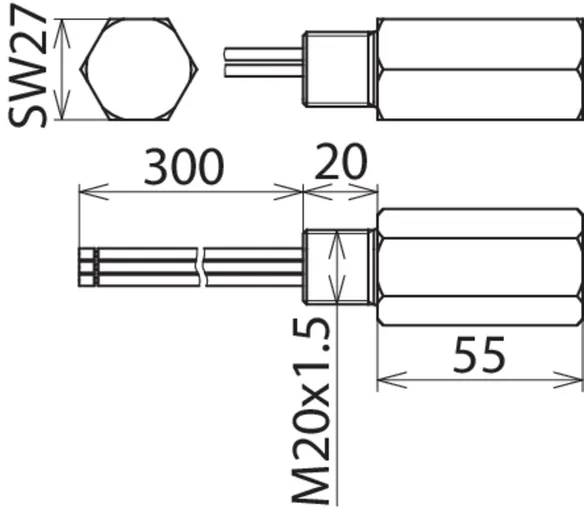

货号 929971 DPI CD HF EXD 5 M

全球贸易项目代码 4013364120761, 海关HS编码: 853630, 总重: 285.60 g, 包装单位: 1.00 件


附加信息

CAD文件

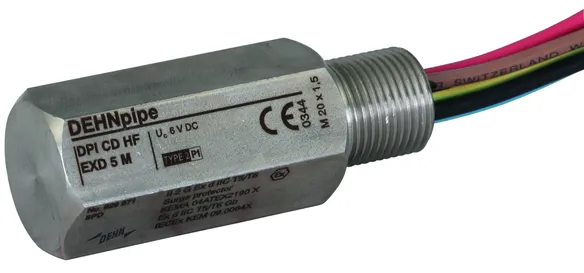

DPI CD HF EXD 5 M 电涌保护器
DEHNpipe CD Ex (d) 电涌保护器
SPD 分类：Type 2 / P1
依据 EN 61643-21 测试
不锈钢V4A材质外壳
防护等级IP 67
Ex (d) 版本
可旋入2线现场仪表进行保护
在Ex 1区或2区，串联保护浮地线对的总线系统
直流最大持续工作电压: 6 V
标称电流 (80 °C) : 0.1 A
C2 总标称放电电流 (8/20 μs): 20 kA
截止频率 (线-线): 100 MHz

制造商： DEHN
型号: DPI CD HF EXD 5 M
货号: 929971
其他类似产品

认证

技术参数

SPD分类	T
直流最大持续工作电压 (U_C )	6 V
标称电流 (80 °C) (I_L )	0.1 A
C2 总标称放电电流 (8/20 μs) (I_n )	20 kA
截止频率 (线-线) (f_G )	100 MHz
安装方式 (仪表侧/设备侧)	M20 x 1.5 公螺纹
认证	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
*) 详细信息见 www.dehn.cn

SPD分类	T
标称电压 (U_N )	5 V
直流最大持续工作电压 (U_C )	6 V
交流最大持续工作电压 (U_C )	4.2 V
标称电流 (80 °C) (I_L )	0.1 A
C2 总标称放电电流 (8/20 μs) (I_n )	20 kA
C2 每线标称放电电流 (8/20 μs) (I_n )	10 kA
电压保护水平 I_n C2 (线-线) (U_P )	≤ 55 V
电压保护水平 I_n C2 (线-PG) (U_p )	≤ 1000 V
电压保护水平 1 kV/μs C3 (线-线) (U_p )	≤ 12 V
电压保护水平 1 kV/μs C3 (线-PG) (U_p )	≤ 700 V
截止频率 (线-线) (f_G )	100 MHz
电容 (线-线) (C)	≤ 40 pF
电容 (线-PG) (C)	≤ 30 pF
每线串联阻抗	4.7 ohms
符合ATEX/IECEx认证的工作温度范围 (T_U)	-50 °C ... +80 °C
防护等级	IP 67
安装方式 (仪表侧/设备侧)	M20 x 1.5 公螺纹
连接方式	连接导线 (1.3 mm²)
连接导线长度	300 mm
接地方式	连接导线
外壳材质	不锈钢 (V2A)
颜色	无色
测试标准	IEC 61643-21 / EN 61643-21
认证	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
ATEX 认证	KEMA 04ATEX2190 X: II 2 G Ex db IIC T5 or T6 Gb
IECEx 认证	KEM 09.0064X: Ex db IIC T5 or T6 Gb
SIL 类别	达到 SIL3 *⁾
*) 详细信息见 www.dehn.cn

.产品已加入收藏夹。

进入收藏夹

商品929971加入购物车。

进入网上商店

DPI CD EXD 230 24

隔爆型电涌保护器，用于保护危险区域内（Ex 1区和 2区）的一路120/230V供电系统和一路现场仪表的24V信号接口。
防故障的Y型电路给120/230V供电系统提供额外的安全保障。

II 2 G Ex d IIC T5/T6 认证产品，可以普遍适用于防爆Ex 1区和2区。获得CSA & USA Hazloc 认证。

2 产品

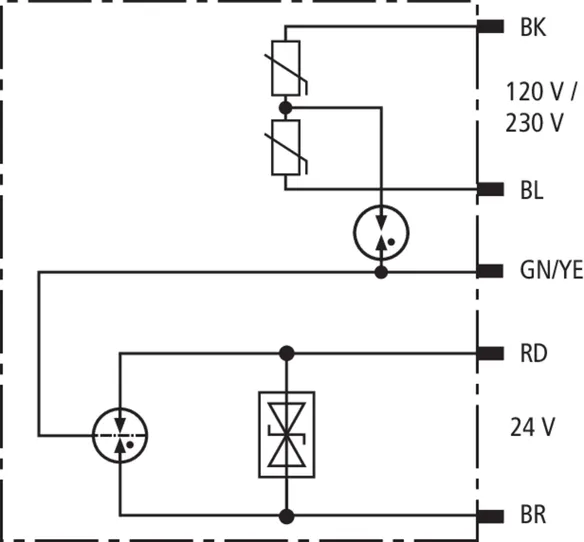

货号 929969 DPI CD EXD 230 24 M

全球贸易项目代码 4013364127418, 海关HS编码: 853630, 总重: 280.00 g, 包装单位: 1.00 件


附加信息

CAD文件

DPI CD EXD 230 24 M 电涌保护器
DEHNpipe CD Ex (d) 电涌保护器
双重电涌保护，SPD 分类
电源：2级；数据：Type 2 / P2
依据 EN 61643-11和EN 61643-21 测试
不锈钢V4A材质外壳
防护等级IP 67
Ex (d) 版本
可旋入2线现场仪表进行保护，带电源连接导线
在Ex 1区或2区，并联保护
一路120/230V供电系统
和一路0/4-20 mA信号接口
直流最大持续工作电压: 32 V
标称电流 (80 °C) : 0.55 A
C2 总标称放电电流 (8/20 μs): 10 kA

制造商： DEHN
型号: DPI CD EXD 230 24 M
货号: 929969
其他类似产品

认证

技术参数

信号保护
SPD分类	U
直流最大持续工作电压 (U_C )	32 V
标称电流 (80 °C) (I_L )	0.55 A
D1 雷电冲击电流 (10/350 μs) (线-PG) (I_imp )	1 kA
C2 总标称放电电流 (8/20 μs) (I_n )	10 kA
安装方式 (仪表侧/设备侧)	M20 x 1.5 公螺纹
认证	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
*) 详细信息见 www.dehn.cn
电源保护
SPD依据 EN 61643-11 / ... IEC 61643-11	2级 / II级
交流最大持续工作电压 (U_C )	255 V
总放电电流 (8/20 μs) L+N-PE (I_total )	5 kA
电压保护水平 L-N (U_P )	≤ 1.4 kV
最大后备熔丝	16 A gG 或 B 16 A

信号保护
SPD分类	U
标称电压 (U_N )	24 V
直流最大持续工作电压 (U_C )	32 V
交流最大持续工作电压 (U_C )	22.6 V
标称电流 (80 °C) (I_L )	0.55 A
D1 雷电冲击电流 (10/350 μs) (线-PG) (I_imp )	1 kA
C2 总标称放电电流 (8/20 μs) (I_n )	10 kA
电压保护水平 I_n C2 (线-线) (U_P )	≤ 58 V
电压保护水平 I_n C2 (线-PG) (U_P )	≤ 900 V
电压保护水平 1 kV/μs C3 (线-线) (U_P )	≤ 50 V
电压保护水平 1 kV/μs C3 (线-PG) (U_P )	≤ 850 V
电容 (线-线) (C)	≤ 25 pF
电容 (线-PG) (C)	≤ 15 pF
工作温度范围 (T_U )	-40 °C ... +80 °C
防护等级	IP 67
安装方式 (仪表侧/设备侧)	M20 x 1.5 公螺纹
连接方式	连接导线 (1.3 mm²)
连接导线长度	250 mm
接地方式	连接导线
外壳材质	不锈钢 (V2A)
颜色	无色
测试标准	IEC 61643-21 / EN 61643-21
认证	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
ATEX 认证	KEMA 10ATEX0114 X: II 2 G Ex db IIC T5/T6 Gb
IECEx 认证	DEK 11.0006X: Ex db IIC T5 or T6 Gb
CSA & USA Hazloc 认证 (1)	CSA 10.2317168: Ex d IIC T4 ... T6
CSA & USA Hazloc 认证 (2)	CSA 10.2317168: Class I Div 1, 2; Class I Zone 1
SIL 类别	达到 SIL3 *⁾
*) 详细信息见 www.dehn.cn
电源保护
SPD依据 EN 61643-11 / ... IEC 61643-11	2级 / II级
标称交流电压 (U_N )	120 / 230 V
交流最大持续工作电压 (U_C )	255 V
标称放电电流 (8/20 µs) L-N (I_n )	3 kA
总放电电流 (8/20 μs) L+N-PE (I_total )	5 kA
电压保护水平 L-N (U_P )	≤ 1.4 kV
电压保护水平 L/N-PE (U_P )	≤ 1.5 kV
最大放电电流 L-N (I_max )	3 kA
最大后备熔丝	16 A gG 或 B 16 A
最大后备熔丝16 gG时短路耐受能力	6 kA_rms
暂态过电压 (TOV) L-N (U_T )	335 V / 5 sec
暂态过电压 L/N-PE (1) (U_T )	400 V / 5 sec
暂态过电压 L/N-PE (2) (U_T )	1200 V+U_CS/ 200 ms
脱扣指示	上游熔丝

.产品已加入收藏夹。

进入收藏夹

商品929969加入购物车。

进入网上商店

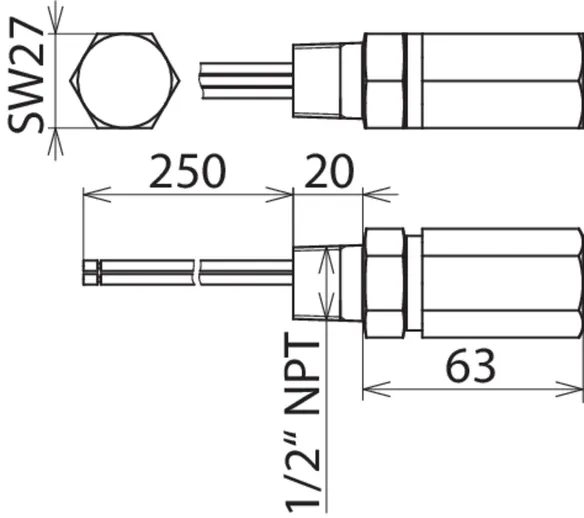

货号 929970 DPI CD EXD 230 24 N

全球贸易项目代码 4013364127425, 海关HS编码: 853630, 总重: 273.00 g, 包装单位: 1.00 件


附加信息

CAD文件

DPI CD EXD 230 24 N 电涌保护器
DEHNpipe CD Ex (d) 电涌保护器
双重电涌保护，SPD 分类
电源：2级；数据：Type 2 / P2
依据 EN 61643-11和EN 61643-21 测试
不锈钢V4A材质外壳
防护等级IP 67
Ex (d) 版本
可旋入2线现场仪表进行保护，带电源连接导线
在Ex 1区或2区，并联保护
一路120/230V供电系统
和一路0/4-20 mA信号接口
直流最大持续工作电压: 32 V
标称电流 (80 °C) : 0.55 A
C2 总标称放电电流 (8/20 μs): 10 kA

制造商： DEHN
型号: DPI CD EXD 230 24 N
货号: 929970
其他类似产品

认证

技术参数

信号保护
SPD分类	U
直流最大持续工作电压 (U_C )	32 V
标称电流 (80 °C) (I_L )	0.55 A
D1 雷电冲击电流 (10/350 μs) (线-PG) (I_imp )	1 kA
C2 总标称放电电流 (8/20 μs) (I_n )	10 kA
安装方式 (仪表侧/设备侧)	1/2-14 NPT 公螺纹
认证	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
*) 详细信息见 www.dehn.cn
电源保护
SPD依据 EN 61643-11 / ... IEC 61643-11	2级 / II级
交流最大持续工作电压 (U_C )	255 V
总放电电流 (8/20 μs) L+N-PE (I_total )	5 kA
电压保护水平 L-N (U_P )	≤ 1.4 kV
最大后备熔丝	16 A gG 或 B 16 A

信号保护
SPD分类	U
标称电压 (U_N )	24 V
直流最大持续工作电压 (U_C )	32 V
交流最大持续工作电压 (U_C )	22.6 V
标称电流 (80 °C) (I_L )	0.55 A
D1 雷电冲击电流 (10/350 μs) (线-PG) (I_imp )	1 kA
C2 总标称放电电流 (8/20 μs) (I_n )	10 kA
电压保护水平 I_n C2 (线-线) (U_P )	≤ 58 V
电压保护水平 I_n C2 (线-PG) (U_P )	≤ 900 V
电压保护水平 1 kV/μs C3 (线-线) (U_P )	≤ 50 V
电压保护水平 1 kV/μs C3 (线-PG) (U_P )	≤ 850 V
电容 (线-线) (C)	≤ 25 pF
电容 (线-PG) (C)	≤ 15 pF
工作温度范围 (T_U )	-40 °C ... +80 °C
防护等级	IP 67
安装方式 (仪表侧/设备侧)	1/2-14 NPT 公螺纹
连接方式	连接导线 (1.3 mm²)
连接导线长度	250 mm
接地方式	连接导线
外壳材质	不锈钢 (V2A)
颜色	无色
测试标准	IEC 61643-21 / EN 61643-21
认证	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
ATEX 认证	KEMA 10ATEX0114 X：II 2 G Ex db IIC T5/T6 Gb
IECEx 认证	DEK 11.0006X:Ex db IIC T5 or T6 Gb
CSA & USA Hazloc 认证 (1)	CSA 10.2317168: Ex d IIC T4 ... T6
CSA & USA Hazloc 认证 (2)	CSA 10.2317168: Class I Div 1, 2; Class I Zone 1
SIL 类别	达到 SIL3 *⁾
*) 详细信息见 www.dehn.cn
电源保护
SPD依据 EN 61643-11 / ... IEC 61643-11	2级 / II级
标称交流电压 (U_N )	120 / 230 V
交流最大持续工作电压 (U_C )	255 V
标称放电电流 (8/20 µs) L-N (I_n )	3 kA
总放电电流 (8/20 μs) L+N-PE (I_total )	5 kA
电压保护水平 L-N (U_P )	≤ 1.4 kV
电压保护水平 L/N-PE (U_P )	≤ 1.5 kV
最大放电电流 L-N (I_max )	3 kA
最大后备熔丝	16 A gG 或 B 16 A
最大后备熔丝16 gG时短路耐受能力	6 kA_rms
暂态过电压 (TOV) L-N (U_T )	335 V / 5 sec
暂态过电压 L/N-PE (1) (U_T )	400 V / 5 sec
暂态过电压 L/N-PE (2) (U_T )	1200 V+U_CS/ 200 ms
脱扣指示	上游熔丝

.产品已加入收藏夹。

进入收藏夹

商品929970加入购物车。

进入网上商店

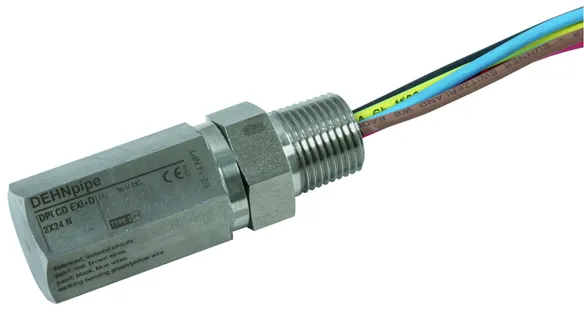

DPI CD EXI+D 2X24

隔爆型电涌保护器，用于保护危险区域内的2对24V接口。

2 产品

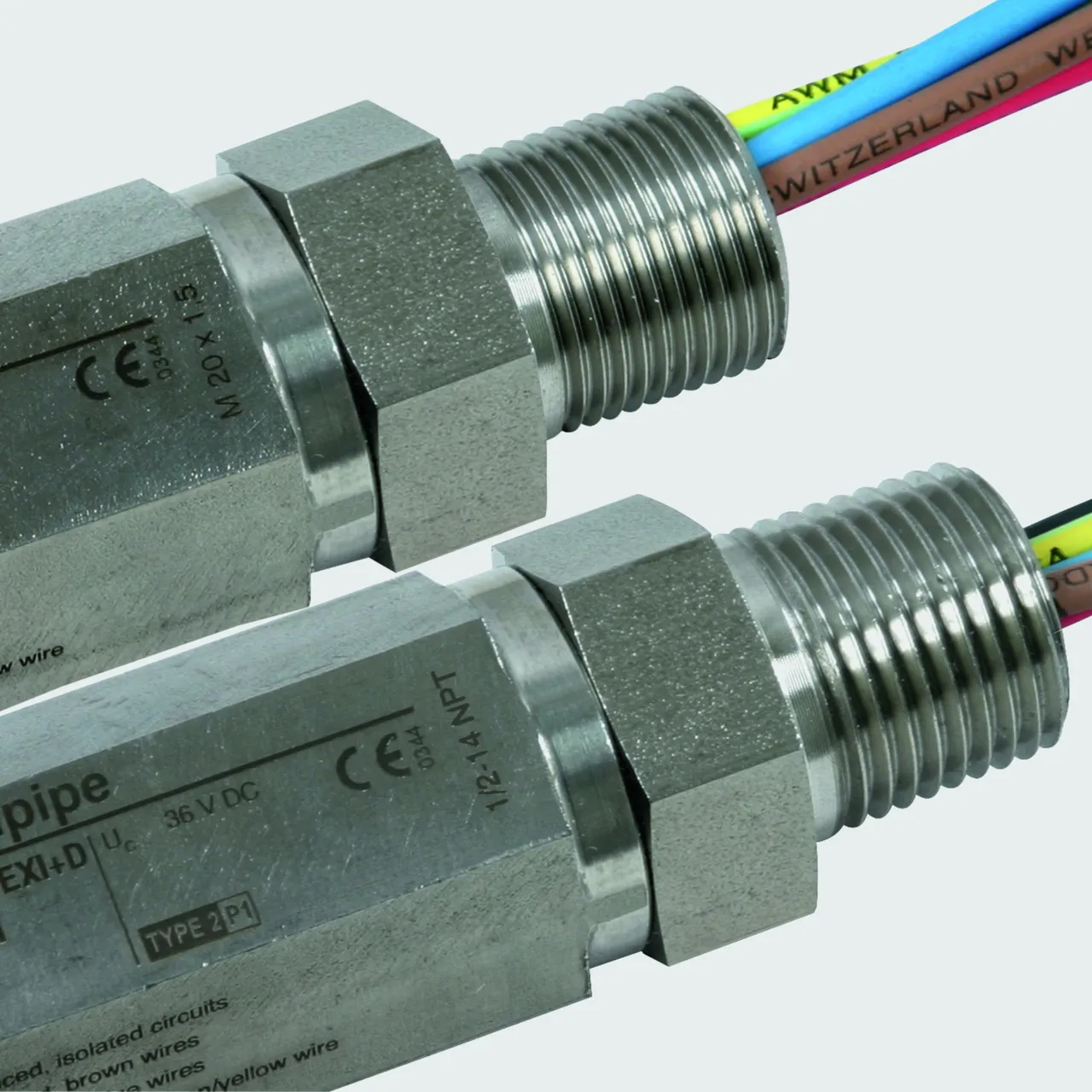

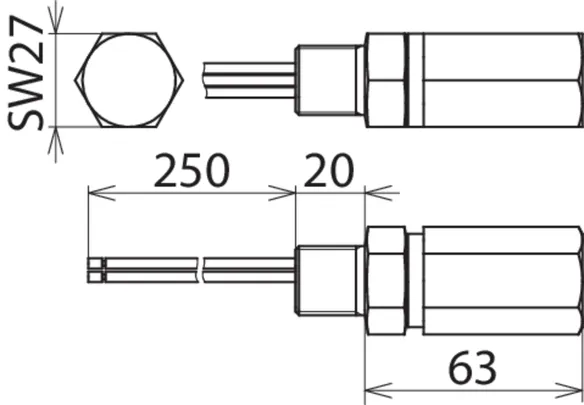

货号 929950 DPI CD EXI+D 2X24 M

全球贸易项目代码 4013364137387, 海关HS编码: 853630, 总重: 247.00 g, 包装单位: 1.00 件


附加信息

CAD文件

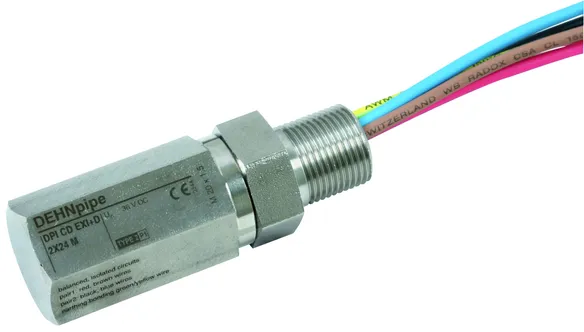

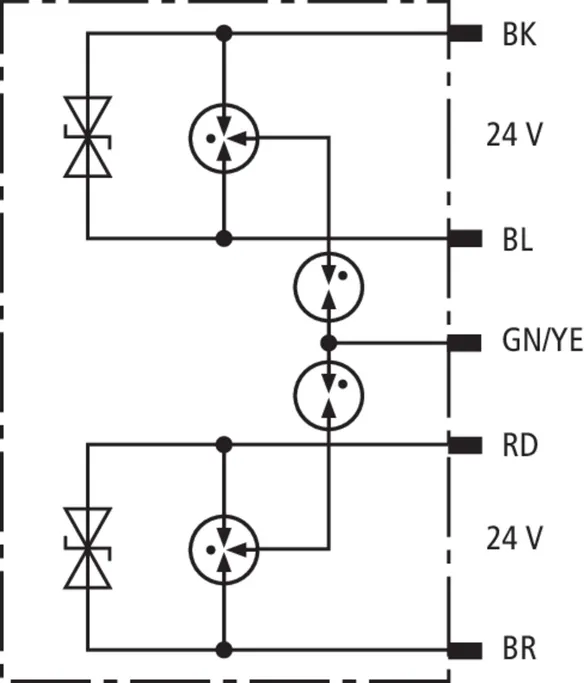

DPI CD EXI+D 2X24 M 电涌保护器
DEHNpipe CD EX (i) + Ex (d) 电涌保护器
SPD 分类：Type 2 / P1
依据 EN 61643-21 测试
不锈钢V4A材质外壳
防护等级IP 67
EX (i) + Ex (d)版本
可旋入现场仪表进行保护
在Ex 1区或2区
保护2对浮地的信号电路
或现场仪表的1路供电电路
及1路信号电路
直流最大持续工作电压: 36 V
标称电流: 0.55 A
C2 总标称放电电流 (8/20 μs): 20 kA

制造商： DEHN
型号: DPI CD EXI+D 2X24 M
货号: 929950
其他类似产品

认证

技术参数

SPD分类	T
直流最大持续工作电压 (U_C )	36 V
标称电流 (I_L )	0.55 A
D1 雷电冲击电流 (10/350 μs) (线-PG) (I_imp )	1.5 kA
C2 总标称放电电流 (8/20 μs) (I_n )	20 kA
安装方式 (仪表侧/设备侧)	M20 x 1.5 公螺纹
认证	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
*) 详细信息见 www.dehn.cn

SPD分类	T
标称电压 (U_N )	24 V
直流最大持续工作电压 (U_C )	36 V
交流最大持续工作电压 (U_C )	25.4 V
标称电流 (I_L )	0.55 A
D1 雷电冲击电流 (10/350 μs) (线-PG) (I_imp )	1.5 kA
C2 总标称放电电流 (8/20 μs) (I_n )	20 kA
C2 标称放电电流 (8/20 μs) (线-PG) (I_n )	10 kA
电压保护水平 I_n C2 (线-线) (U_P )	≤ 65 V
电压保护水平 I_n C2 (线-PG) (U_p )	≤ 2000 V
电压保护水平 1 kV/μs C3 (线-线) (U_p )	≤ 50 V
电压保护水平 1 kV/μs C3 (线-PG) (U_p )	≤ 1200 V
电容 (线-线) (C)	≤ 2000 pF
电容 (线-PG) (C)	≤ 15 pF
工作温度范围 (T_U )	-40 °C ... +80 °C
防护等级	IP 67
安装方式 (仪表侧/设备侧)	M20 x 1.5 公螺纹
连接方式	连接导线 (1.3 mm²)
连接导线长度	250 mm
接地方式	连接导线
外壳材质	不锈钢 (V2A)
颜色	无色
测试标准	IEC 61643-21 / EN 61643-21
认证	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
ATEX 认证 (1)	DEKRA 11ATEX0207 X: II 2 (1) G Ex ia [ia Ga] IIC T5 / T6 Gb
ATEX 认证 (2)	DEKRA 11ATEX0217 X: II 2 G Ex db IIC T5 / T6 Gb
IECEx 认证 (1)	DEK 11.0076X: Ex ia [ia Ga] IIC T5 / T6 Gb
IECEx 认证 (2)	DEK 11.0079X: Ex db IIC T5 / T6 Gb
CSA & USA Hazloc 认证 (1)	CSA 13.70000407: Ex ia [ia] IIC T5 … T6
CSA & USA Hazloc 认证 (2)	CSA 13.70000407: Class I Div 1, 2; Class I Zone 1
SIL 类别	达到 SIL3 *⁾
*) 详细信息见 www.dehn.cn

.产品已加入收藏夹。

进入收藏夹

商品929950加入购物车。

进入网上商店

货号 929951 DPI CD EXI+D 2X24 N

全球贸易项目代码 4013364137394, 海关HS编码: 853630, 总重: 247.00 g, 包装单位: 1.00 件


附加信息

CAD文件

DPI CD EXI+D 2X24 N 电涌保护器
DEHNpipe CD EX (i) + Ex (d) 电涌保护器
SPD 分类：Type 2 / P1
依据 EN 61643-21 测试
不锈钢V4A材质外壳
防护等级IP 67
EX (i) + Ex (d)版本
可旋入现场仪表进行保护
在Ex 1区或2区
保护2对浮地的信号电路
或现场仪表的1路供电电路
及1路信号电路
直流最大持续工作电压: 36 V
标称电流: 0.55 A
C2 总标称放电电流 (8/20 μs): 20 kA

制造商： DEHN
型号: DPI CD EXI+D 2X24 N
货号: 929951
其他类似产品

认证

技术参数

SPD分类	T
直流最大持续工作电压 (U_C )	36 V
标称电流 (I_L )	0.55 A
D1 雷电冲击电流 (10/350 μs) (线-PG) (I_imp )	1.5 kA
C2 总标称放电电流 (8/20 μs) (I_n )	20 kA
安装方式 (仪表侧/设备侧)	1/2-14 NPT 公螺纹
认证	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
*) 详细信息见 www.dehn.cn

SPD分类	T
标称电压 (U_N )	24 V
直流最大持续工作电压 (U_C )	36 V
交流最大持续工作电压 (U_C )	25.4 V
标称电流 (I_L )	0.55 A
D1 雷电冲击电流 (10/350 μs) (线-PG) (I_imp )	1.5 kA
C2 总标称放电电流 (8/20 μs) (I_n )	20 kA
C2 标称放电电流 (8/20 μs) (线-PG) (I_n )	10 kA
电压保护水平 I_n C2 (线-线) (U_P )	≤ 65 V
电压保护水平 I_n C2 (线-PG) (U_p )	≤ 2000 V
电压保护水平 1 kV/μs C3 (线-线) (U_p )	≤ 50 V
电压保护水平 1 kV/μs C3 (线-PG) (U_p )	≤ 1200 V
电容 (线-线) (C)	≤ 2000 pF
电容 (线-PG) (C)	≤ 15 pF
工作温度范围 (T_U )	-40 °C ... +80 °C
防护等级	IP 67
安装方式 (仪表侧/设备侧)	1/2-14 NPT 公螺纹
连接方式	连接导线 (1.3 mm²)
连接导线长度	250 mm
接地方式	连接导线
外壳材质	不锈钢 (V2A)
颜色	无色
测试标准	IEC 61643-21 / EN 61643-21
认证	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
ATEX 认证 (1)	DEKRA 11ATEX0207 X: II 2 (1) G Ex ia [ia Ga] IIC T5 / T6 Gb
ATEX 认证 (2)	DEKRA 11ATEX0217 X: II 2 G Ex db IIC T5 / T6 Gb
IECEx 认证 (1)	DEK 11.0076X: Ex ia [ia Ga] IIC T5 / T6 Gb
IECEx 认证 (2)	DEK 11.0079X: Ex db IIC T5 / T6 Gb
CSA & USA Hazloc 认证 (1)	CSA 13.70000407: Ex ia [ia] IIC T5 … T6
CSA & USA Hazloc 认证 (2)	CSA 13.70000407: Class I Div 1, 2; Class I Zone 1
SIL 类别	达到 SIL3 *⁾
*) 详细信息见 www.dehn.cn

.产品已加入收藏夹。

进入收藏夹

商品929951加入购物车。

进入网上商店

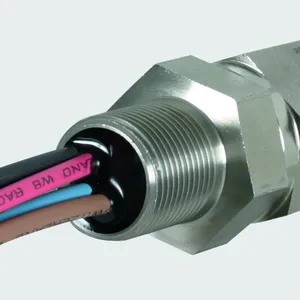

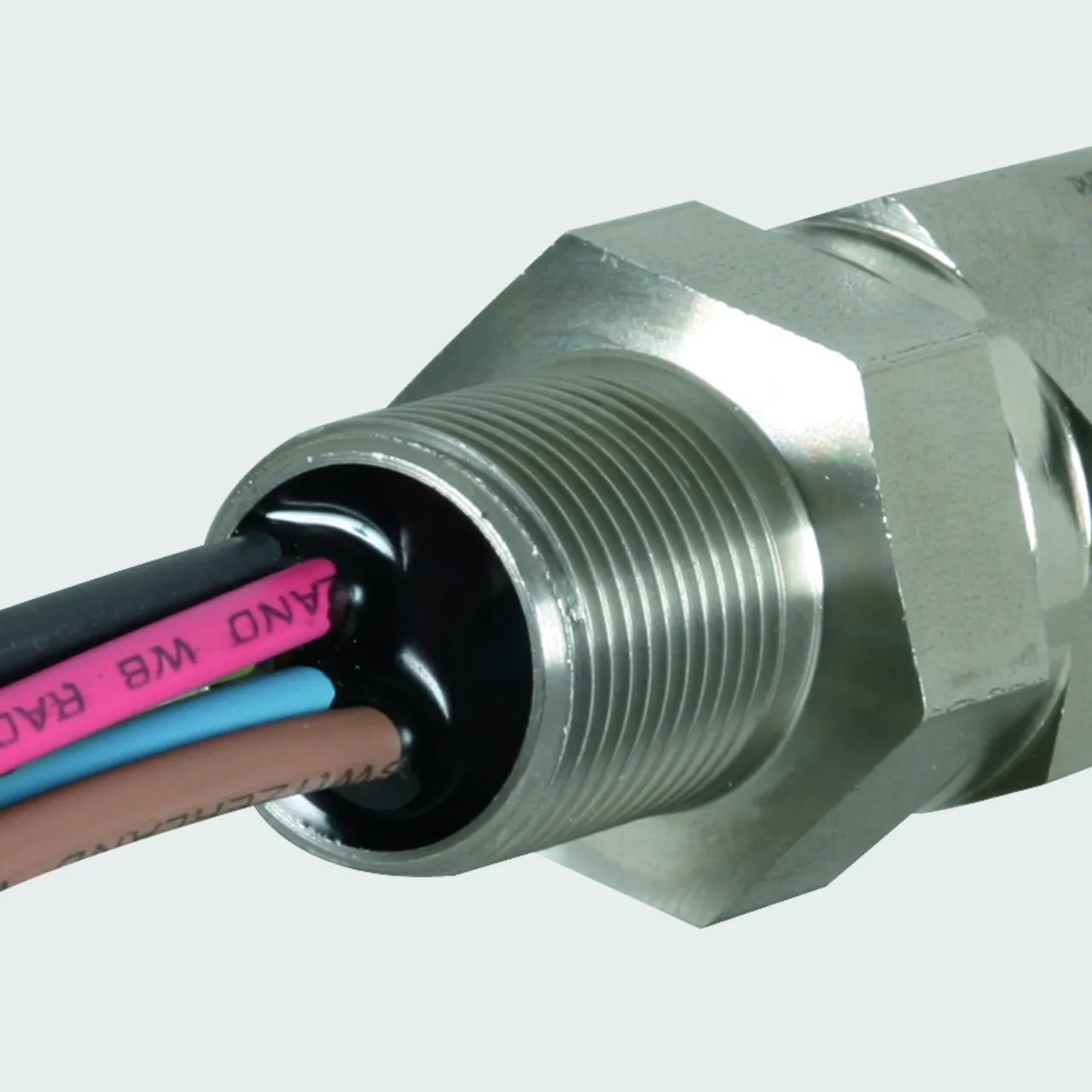

DPI CD EXI+D 2X48

隔爆型电涌保护器，用于保护易爆区域内的两对 48 V 接口。

2 产品

货号 929952 DPI CD EXI+D 2X48 M

全球贸易项目代码 4013364137400, 海关HS编码: 853630, 总重: 247.00 g, 包装单位: 1.00 件


附加信息

电涌保护器 DEHNpipe CD Ex (i) + Ex (d) DPI CD EXI+D 2x48 M
电涌保护器
SPD 分类：2 / P1 型
DEHNpipe，测试依据
EN 61643-21，采用 V4A、IP 67，
采用 Ex (i) + (d) 规格，
用于旋入现场仪器
用于保护现场设备的两个
无电势的信号回路
或者供电回路
以及
防爆危险区 1 或 2 中的信号电路。
直流最大持续工作电压: 58 V
标称电流: 0.55 A
C2 总标称放电电流 (8/20 μs): 20 kA

制造商： DEHN
型号: DPI CD EXI+D 2X48 M
货号: 929952
其他类似产品

技术参数

SPD分类	T
直流最大持续工作电压 (U_C )	58 V
标称电流 (I_L )	0.55 A
D1 雷电冲击电流 (10/350 μs) (线-PG) (I_imp )	1.5 kA
C2 总标称放电电流 (8/20 μs) (I_n )	20 kA
安装方式 (仪表侧/设备侧)	M20 x 1.5 外螺纹
认证	ATEX, IECEx, CSA & USA Hazloc, SIL
*⁾ 详见：www.dehn.de

SPD分类	T
标称电压 (U_N )	48 V
直流最大持续工作电压 (U_C )	58 V
交流最大持续工作电压 (U_C )	41 V
标称电流 (I_L )	0.55 A
D1 雷电冲击电流 (10/350 μs) (线-PG) (I_imp )	1.5 kA
C2 总标称放电电流 (8/20 μs) (I_n )	20 kA
C2 标称放电电流 (8/20 μs) (线-PG) (I_n )	10 kA
电压保护水平 I_n C2 (线-线) (U_P )	≤ 95 V
电压保护水平 I_n C2 (线-PG) (U_p )	≤ 2000 V
电压保护水平 1 kV/μs C3 (线-线) (U_p )	≤ 80 V
电压保护水平 1 kV/μs C3 (线-PG) (U_p )	≤ 1200 V
电容 (线-线) (C)	≤ 1200 pF
电容 (线-PG) (C)	≤ 15 pF
工作温度范围 (T_U )	-40 °C ... +80 °C
防护等级	采用 IP 67 搭建
安装方式 (仪表侧/设备侧)	M20 x 1.5 外螺纹
连接方式	连接线 1.3 mm²
连接导线长度	250 mm
接地方式	连接电缆
外壳材质	不锈钢 (V4A)
颜色	无色
测试标准	IEC 61643-21 / EN 61643-21
认证	ATEX, IECEx, CSA & USA Hazloc, SIL
ATEX 认证 (1)	DEKRA 11ATEX0207 X: II 2 (1) G Ex ia [ia Ga] IIC T5 / T6 Gb
ATEX 认证 (2)	DEKRA 11ATEX0217 X: II 2 G Ex d IIC T5 / T6 Gb
IECEx 认证 (1)	DEK 11.0076X: Ex ia [ia Ga ] IIC T5 / T6 Gb
IECEx 认证 (2)	DEK 11.0079X: Ex d IIC T5 / T6 Gb
CSA & USA Hazloc 认证 (1)	CSA 13.70000407：Ex ia [ia] IIC T5 … T6
CSA & USA Hazloc 认证 (2)	CSA 13.70000407： Class I Div 1, 2; Class I Zone 1
SIL 类别	达到 SIL3 *⁾
*⁾ 详见：www.dehn.de

.产品已加入收藏夹。

进入收藏夹

商品929952加入购物车。

进入网上商店

货号 929953 DPI CD EXI+D 2X48 N

全球贸易项目代码 4013364137417, 海关HS编码: 853630, 总重: 247.00 g, 包装单位: 1.00 件


附加信息

电涌保护器 DEHNpipe CD Ex (i) + Ex (d) DPI CD EXI+D 2x48 N
电涌保护器
SPD 分类：2 / P1 型
DEHNpipe，测试依据
EN 61643-21，采用 V4A、IP 67，
采用 Ex (i) + (d) 规格，
用于旋入现场仪器
用于保护现场设备的两个
无电势的信号回路
或者供电回路
以及
防爆危险区 1 或 2 中的信号电路。
直流最大持续工作电压: 58 V
标称电流: 0.55 A
C2 总标称放电电流 (8/20 μs): 20 kA

制造商： DEHN
型号: DPI CD EXI+D 2X48 N
货号: 929953
其他类似产品

技术参数

SPD分类	T
直流最大持续工作电压 (U_C )	58 V
标称电流 (I_L )	0.55 A
D1 雷电冲击电流 (10/350 μs) (线-PG) (I_imp )	1.5 kA
C2 总标称放电电流 (8/20 μs) (I_n )	20 kA
安装方式 (仪表侧/设备侧)	¹/₂-14 NPT 外螺纹
认证	ATEX, IECEx, CSA & USA Hazloc, SIL
*⁾ 详见：www.dehn.de

SPD分类	T
标称电压 (U_N )	48 V
直流最大持续工作电压 (U_C )	58 V
交流最大持续工作电压 (U_C )	41 V
标称电流 (I_L )	0.55 A
D1 雷电冲击电流 (10/350 μs) (线-PG) (I_imp )	1.5 kA
C2 总标称放电电流 (8/20 μs) (I_n )	20 kA
C2 标称放电电流 (8/20 μs) (线-PG) (I_n )	10 kA
电压保护水平 I_n C2 (线-线) (U_P )	≤ 95 V
电压保护水平 I_n C2 (线-PG) (U_p )	≤ 2000 V
电压保护水平 1 kV/μs C3 (线-线) (U_p )	≤ 80 V
电压保护水平 1 kV/μs C3 (线-PG) (U_p )	≤ 1200 V
电容 (线-线) (C)	≤ 1200 pF
电容 (线-PG) (C)	≤ 15 pF
工作温度范围 (T_U )	-40 °C ... +80 °C
防护等级	采用 IP 67 搭建
安装方式 (仪表侧/设备侧)	¹/₂-14 NPT 外螺纹
连接方式	连接线 1.3 mm²
连接导线长度	250 mm
接地方式	连接电缆
外壳材质	不锈钢 (V4A)
颜色	无色
测试标准	IEC 61643-21 / EN 61643-21
认证	ATEX, IECEx, CSA & USA Hazloc, SIL
ATEX 认证 (1)	DEKRA 11ATEX0207 X: II 2 (1) G Ex ia [ia Ga] IIC T5 / T6 Gb
ATEX 认证 (2)	DEKRA 11ATEX0217 X: II 2 G Ex d IIC T5 / T6 Gb
IECEx 认证 (1)	DEK 11.0076X: Ex ia [ia Ga ] IIC T5 / T6 Gb
IECEx 认证 (2)	DEK 11.0079X: Ex d IIC T5 / T6 Gb
CSA & USA Hazloc 认证 (1)	CSA 13.70000407：Ex ia [ia] IIC T5 … T6
CSA & USA Hazloc 认证 (2)	CSA 13.70000407： Class I Div 1, 2; Class I Zone 1
SIL 类别	达到 SIL3 *⁾
*⁾ 详见：www.dehn.de

.产品已加入收藏夹。

进入收藏夹

商品929953加入购物车。

进入网上商店

DEHNpipe

详情

DPI MD

货号 929941 DPI MD 24 M 2S

929941.stp 您没有下载权限929941.stp

929941.igs 您没有下载权限929941.igs

929941.jt 您没有下载权限929941.jt

929941.dwg 您没有下载权限929941.dwg

929941m_D.dxf 您没有下载权限929941m_D.dxf

DEHN.929941.wspak 您没有下载权限DEHN.929941.wspak

DEHN.929941.edz 您没有下载权限DEHN.929941.edz

.产品已加入收藏夹。

商品929941加入购物车。

DPI ME

货号 929921 DPI ME 24 N A2G

929921.stp 您没有下载权限929921.stp

929921.igs 您没有下载权限929921.igs

929921.jt 您没有下载权限929921.jt

929921.dwg 您没有下载权限929921.dwg

929921m_D.dxf 您没有下载权限929921m_D.dxf

DEHN.929921.wspak 您没有下载权限DEHN.929921.wspak

DEHN.929921.edz 您没有下载权限DEHN.929921.edz

.产品已加入收藏夹。

商品929921加入购物车。

DPI MD EX

货号 929960 DPI MD EX 24 M 2

929960.stp 您没有下载权限929960.stp

929960.igs 您没有下载权限929960.igs

929960.jt 您没有下载权限929960.jt

929960.dwg 您没有下载权限929960.dwg

929960m_D.dxf 您没有下载权限929960m_D.dxf

DEHN.929960.wspak 您没有下载权限DEHN.929960.wspak

DEHN.929960.edz 您没有下载权限DEHN.929960.edz

.产品已加入收藏夹。

商品929960加入购物车。

货号 929965 DPI MD EX 24 N 2

929965.dxf 您没有下载权限929965.dxf

DEHN.929965.wspak 您没有下载权限DEHN.929965.wspak

DEHN.929965.edz 您没有下载权限DEHN.929965.edz

.产品已加入收藏夹。

商品929965加入购物车。

DPI CD EXI

货号 929961 DPI CD EXI 24 M

929961.stp 您没有下载权限929961.stp

929961.igs 您没有下载权限929961.igs

929961.jt 您没有下载权限929961.jt

929961.dwg 您没有下载权限929961.dwg

929961m_D.dxf 您没有下载权限929961m_D.dxf

DEHN.929961.wspak 您没有下载权限DEHN.929961.wspak

DEHN.929961.edz 您没有下载权限DEHN.929961.edz

.产品已加入收藏夹。

商品929961加入购物车。

货号 929963 DPI CD EXI 24 N

929963.stp 您没有下载权限929963.stp

929963.igs 您没有下载权限929963.igs

929963.jt 您没有下载权限929963.jt

929963.dwg 您没有下载权限929963.dwg

929963_964m_D.dxf 您没有下载权限929963_964m_D.dxf

DEHN.929963.wspak 您没有下载权限DEHN.929963.wspak

DEHN.929963.edz 您没有下载权限DEHN.929963.edz

.产品已加入收藏夹。

商品929963加入购物车。

DPI CD EXD

货号 929962 DPI CD EXD 24 M

929961.stp 您没有下载权限929961.stp

929961.igs 您没有下载权限929961.igs

929961.jt 您没有下载权限929961.jt

929961.dwg 您没有下载权限929961.dwg

929961_962m_D.dxf 您没有下载权限929961_962m_D.dxf

DEHN.929962.wspak 您没有下载权限DEHN.929962.wspak

DEHN.929962.edz 您没有下载权限DEHN.929962.edz

.产品已加入收藏夹。

商品929962加入购物车。

货号 929964 DPI CD EXD 24 N

929963.stp 您没有下载权限929963.stp

929963.igs 您没有下载权限929963.igs

929963.jt 您没有下载权限929963.jt

929963.dwg 您没有下载权限929963.dwg

929963_964m_D.dxf 您没有下载权限929963_964m_D.dxf

DEHN.929964.wspak 您没有下载权限DEHN.929964.wspak
