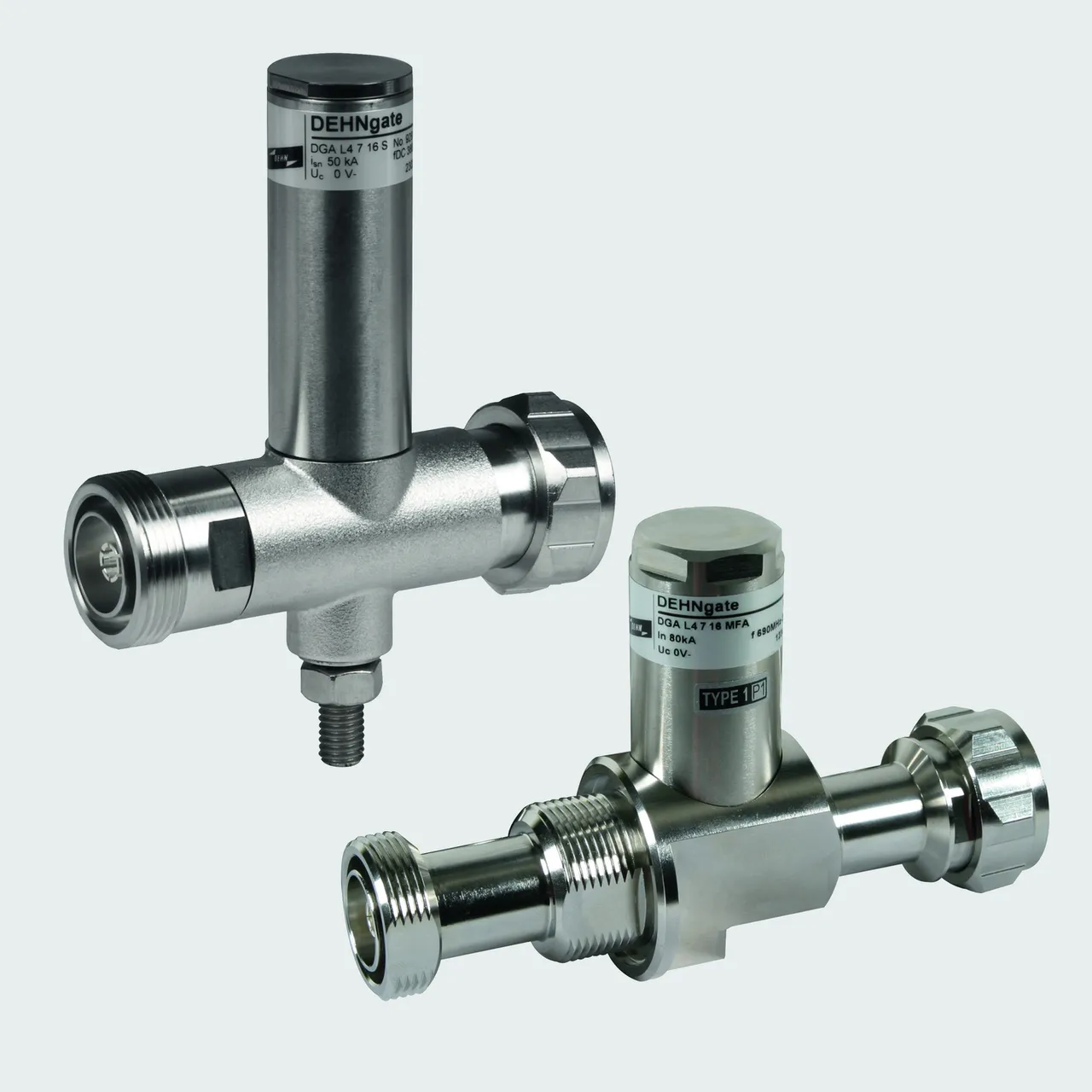

DEHNgate – 同轴SPD

通用复合型电涌保护器
高放电能力，用于同轴系统保护
低电压保护水平，可直接保护终端设备
经久耐用的材料

详情

DGA BNC VC

节省空间的电涌保护器，带BNC接头，可安装在DIN轨上，用于保护视频监控系统。可选直接屏蔽（VCD）或间接屏蔽（VCID）接地型号，避免接地环路。

2 产品

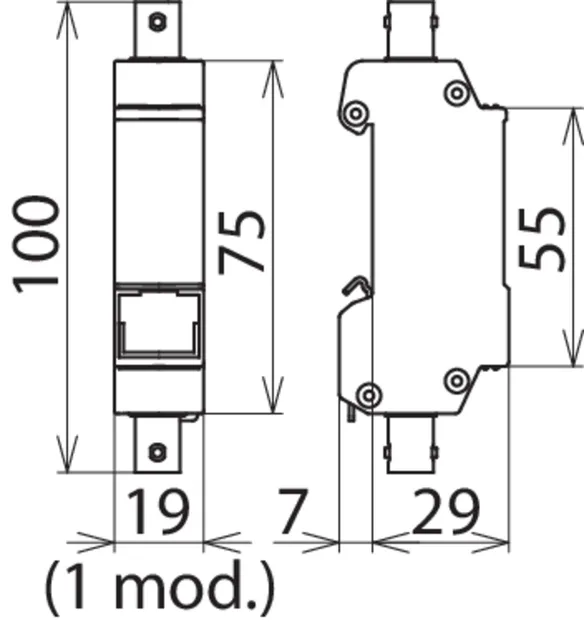

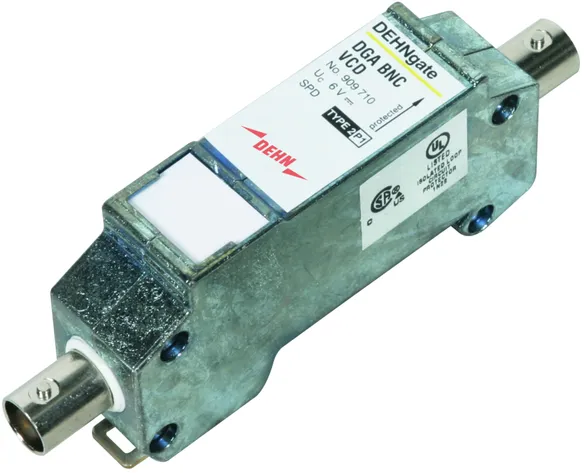

货号 909710 DGA BNC VCD

全球贸易项目代码 4013364118942, 海关HS编码: 853669, 总重: 126.00 g, 包装单位: 1.00 件


附加信息

CAD文件

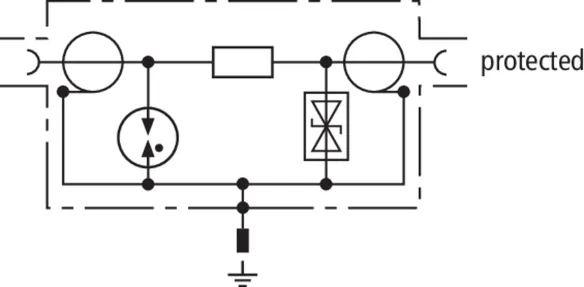

DGA BNC VCD 电涌保护器
带BNC接头
DEHNgate 电涌保护器
SPD 分类：Type 2 / P1
依据 EN 61643-21 测试
用于保护BNC接口的
视频监控和 Arcnet系统
直接屏蔽接地
直流最大持续工作电压: 6.4 V
D1 雷电冲击电流 (10/350 μs): 1 kA
频率范围: 0-300 MHz

制造商： DEHN
型号: DGA BNC VCD
货号: 909710
其他类似产品

认证

技术参数

SPD分类	T
直流最大持续工作电压 (U_C )	6.4 V
标称电流 (I_L )	0.1 A
D1 雷电冲击电流 (10/350 μs) (I_imp )	1 kA
C2 标称放电电流 (8/20 μs) (线-屏蔽) (I_n )	5 kA
频率范围	0-300 MHz
接线方式 (入/出)	BNC 母头 / BNC 母头
认证	CSA, UL

SPD分类	T
标称电压 (U_N )	5 V
直流最大持续工作电压 (U_C )	6.4 V
标称电流 (I_L )	0.1 A
D1 雷电冲击电流 (10/350 μs) (I_imp )	1 kA
C2 标称放电电流 (8/20 μs) (屏蔽-PG) (I_n )	10 kA
C2 标称放电电流 (8/20 μs) (线-屏蔽) (I_n )	5 kA
电压保护水平 I_n C2 (线-屏蔽) (U_P )	≤ 35 V
电压保护水平 1 kV/µs C3 (线-屏蔽) (U_P )	≤ 13 V
频率范围	0-300 MHz
插入损耗 160 MHz	≤ 0.4 dB
插入损耗 300 MHz	≤ 3 dB
回波损耗 130 MHz	≥ 20 dB
回波损耗 300 MHz	≥ 8 dB
特性阻抗 (Z)	50 ohms
每线串联阻抗	4.7 ohms
电容 (线-屏蔽) (C)	≤ 25 pF
工作温度范围 (T_U )	-40 °C ... +80 °C
防护等级	IP 10
安装方式	35 mm DIN 轨，依据 EN 60715
接线方式 (入/出)	BNC 母头 / BNC 母头
接地方式	35 mm DIN 轨，依据 EN 60715
外壳材质	镀锌
颜色	无色
测试标准	IEC 61643-21 / EN 61643-21
认证	CSA, UL

.产品已加入收藏夹。

进入收藏夹

商品909710加入购物车。

进入网上商店

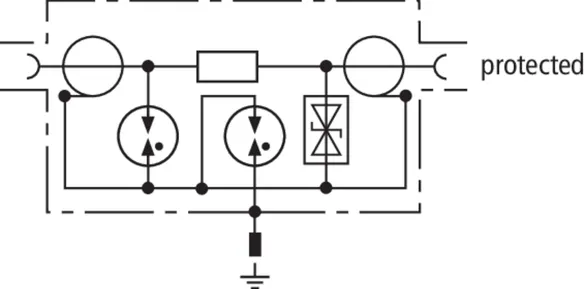

货号 909711 DGA BNC VCID

全球贸易项目代码 4013364118980, 海关HS编码: 853669, 总重: 127.50 g, 包装单位: 1.00 件


附加信息

CAD文件

DGA BNC VCID 电涌保护器
带BNC接头
DEHNgate 电涌保护器
SPD 分类：Type 2 / P1
依据 EN 61643-21 测试
用于保护BNC接口的
视频监控和 Arcnet系统
间接屏蔽接地，避免接地环路
直流最大持续工作电压: 6.4 V
D1 雷电冲击电流 (10/350 μs): 1 kA
频率范围: 0-300 MHz

制造商： DEHN
型号: DGA BNC VCID
货号: 909711
其他类似产品

认证

技术参数

SPD分类	T
直流最大持续工作电压 (U_C )	6.4 V
标称电流 (I_L )	0.1 A
D1 雷电冲击电流 (10/350 μs) (I_imp )	1 kA
C2 标称放电电流 (8/20 μs) (线-屏蔽) (I_n )	5 kA
频率范围	0-300 MHz
接线方式 (入/出)	BNC 母头 / BNC 母头
认证	CSA, UL

SPD分类	T
标称电压 (U_N )	5 V
直流最大持续工作电压 (U_C )	6.4 V
标称电流 (I_L )	0.1 A
D1 雷电冲击电流 (10/350 μs) (I_imp )	1 kA
C2 标称放电电流 (8/20 μs) (屏蔽-PG) (I_n )	10 kA
C2 标称放电电流 (8/20 μs) (线-屏蔽) (I_n )	5 kA
电压保护水平 I_n C2 (线-屏蔽) (U_P )	≤ 35 V
电压保护水平 I_n C2 (屏蔽-PG) (U_P )	≤ 650 V
电压保护水平 1 kV/µs C3 (线-屏蔽) (U_P )	≤ 13 V
电压保护水平 1 kV/μs C3 (屏蔽-PG) (U_P )	≤ 600 V
频率范围	0-300 MHz
插入损耗 160 MHz	≤ 0.4 dB
插入损耗 300 MHz	≤ 3 dB
回波损耗 130 MHz	≥ 20 dB
回波损耗 300 MHz	≥ 10 dB
特性阻抗 (Z)	50 ohms
每线串联阻抗	4.7 ohms
电容 (线-屏蔽) (C)	≤ 25 pF
电容 (屏蔽-PG) (C)	≤ 20 pF
工作温度范围 (T_U )	-40 °C ... +80 °C
防护等级	IP 10
安装方式	35 mm DIN 轨，依据EN 60715
接线方式 (入/出)	BNC 母头 / BNC 母头
接地方式	35 mm DIN 轨，依据 EN 60715
外壳材质	镀锌
颜色	无色
测试标准	IEC 61643-21 / EN 61643-21
认证	CSA, UL

.产品已加入收藏夹。

进入收藏夹

商品909711加入购物车。

进入网上商店

DGA TV

DGA ...TV电涌保护器，带F接口，用于保护75欧姆远程供电的卫星和有线电视系统，满足EN50083-2的A类高屏蔽要求。可应用于各种常规的电视和卫星系统，并节省安装空间。灵活的配置方式如雷电流保护器，电涌保护器及复合型雷电流/电涌保护器，FF和GFF型号带测试输出端，便于测试。

3 产品

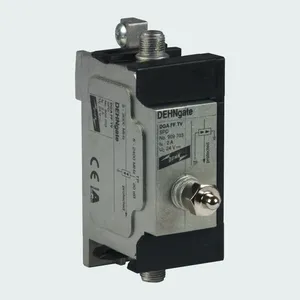

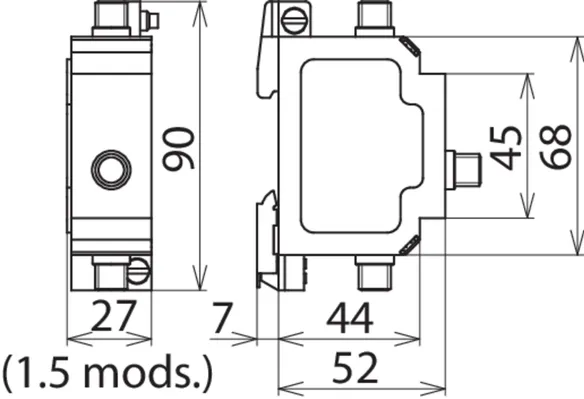

货号 909703 DGA FF TV

全球贸易项目代码 4013364085664, 海关HS编码: 853630, 总重: 233.00 g, 包装单位: 1.00 件


附加信息

DGA FF TV 电涌保护器
DEHNgate 电涌保护器
SPD 分类：Type 3 / P1
带测试输出端
用于保护75欧姆的卫星和有线电视系统
依据 EN 61643-21 测试
与雷电流保护器DGA GF TV能量协调
适用于远程供电

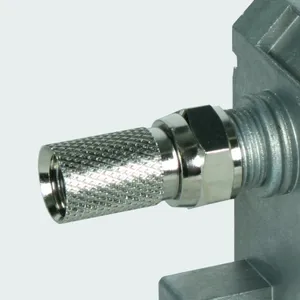

带墙面安装适配器和2个F接头
A类产品
直流最大持续工作电压: 24 V
D1 雷电冲击电流 (10/350 μs): 0.2 kA
C2 标称放电电流 (8/20 μs) : 1.5 kA
频率范围: DC / 5-3000 MHz

制造商： DEHN
型号: DGA FF TV
货号: 909703
其他类似产品

认证

技术参数

SPD分类	{
直流最大持续工作电压 (U_C )	24 V
标称电流 (I_L )	2 A
D1 雷电冲击电流 (10/350 μs) (I_imp )	0.2 kA
C2 标称放电电流 (8/20 μs) (I_n )	1.5 kA
频率范围	DC / 5-3000 MHz
接线方式 (入/出)	F 母头 / F 母头

SPD分类	{
直流最大持续工作电压 (U_C )	24 V
标称电流 (I_L )	2 A
D1 雷电冲击电流 (10/350 μs) (I_imp )	0.2 kA
C2 标称放电电流 (8/20 μs) (I_n )	1.5 kA
电压保护水平 I_imp D1 (U_P )	≤ 230 V
电压保护水平 I_n C2 (U_P )	≤ 300 V
电压保护水平 1 kV/μs C3 (U_P )	≤ 60 V
频率范围	DC / 5-3000 MHz
插入损耗 5-862 MHz 典型值	1.2 dB
插入损耗 862-2400 MHz 典型值	1.4 dB
插入损耗 2400-3000 MHz 典型值	2 dB
回波损耗	≥ 14 dB
回波损耗 47-2400 MHz	≥ 18 dB (-1.5 dB/octave)
测试回波损耗 5-47 MHz	≥ 18 dB
测试口连接损耗	20 dB
屏蔽衰减 5-300 MHz	≥ 85 dB
屏蔽衰减 300-470 MHz	≥ 80 dB
屏蔽衰减 470-1000 MHz	≥ 75 dB
屏蔽衰减 1000-2400 MHz	≥ 55 dB
特性阻抗 (Z)	75 ohms
工作温度范围 (T_U )	-40 °C ... +80 °C
防护等级 (连接导线)	IP 30
安装方式	35mm DIN轨，依据 EN60715 或墙面安装
接线方式 (入/出)	F 母头 / F 母头
接地方式	DIN轨或螺丝连接
外壳材质	金属
颜色	无色
测试标准	IEC 61643-21 / EN 61643-21
附件	2 x F 接头

.产品已加入收藏夹。

进入收藏夹

商品909703加入购物车。

进入网上商店

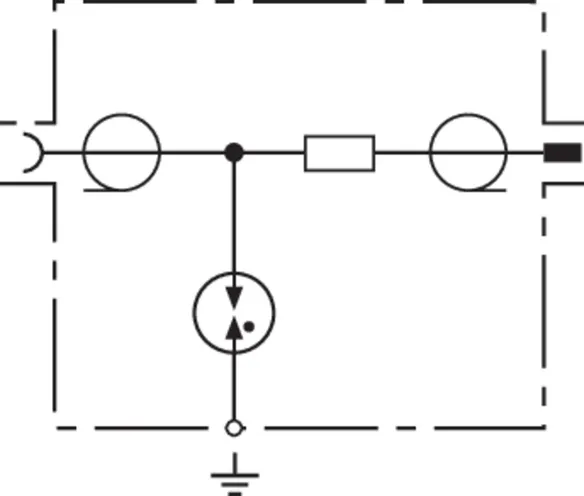

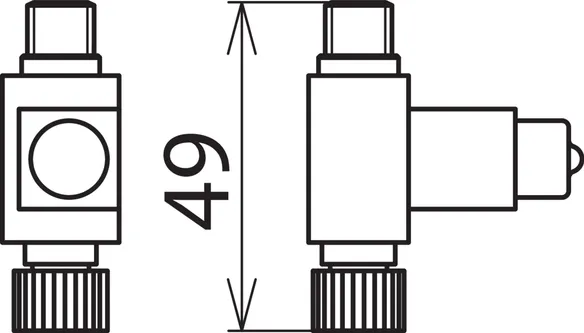

货号 909704 DGA GF TV

全球贸易项目代码 4013364105690, 海关HS编码: 853630, 总重: 85.50 g, 包装单位: 1.00 件


Open PDF

附加信息

DGA GF TV 雷电流保护器
DEHNgate 雷电流保护器
SPD 分类：Type 1
用于保护75欧姆的卫星和有线电视系统
依据 EN 61643-21 测试
与DGA FF TV能量协调
适用于远程供电
通过接地块接地
带接地块和2个F接头
A类产品
直流最大持续工作电压: 60 V
D1 雷电冲击电流 (10/350 μs): 2.5 kA
C2 标称放电电流 (8/20 μs) : 10 kA
频率范围: 0-2400 MHz

制造商： DEHN
型号: DGA GF TV
货号: 909704
其他类似产品

认证

技术参数

SPD分类	H
直流最大持续工作电压 (U_C )	60 V
标称电流 (I_L )	2 A
D1 雷电冲击电流 (10/350 μs) (I_imp )	2.5 kA
C2 标称放电电流 (8/20 μs) (I_n )	10 kA
频率范围	0-2400 MHz
接线方式 (入/出)	F 母头 / F 公头

SPD分类	H
直流最大持续工作电压 (U_C )	60 V
标称电流 (I_L )	2 A
D1 雷电冲击电流 (10/350 μs) (I_imp )	2.5 kA
C2 标称放电电流 (8/20 μs) (I_n )	10 kA
电压保护水平 I_imp D1 (U_P )	≤ 700 V
电压保护水平 I_n C2 (U_P )	≤ 700 V
电压保护水平 1 kV/μs C3 (U_P )	≤ 600 V
频率范围	0-2400 MHz
插入损耗	0.5 dB
回波损耗	≥ 18 dB (-1.5 dB/octave)
屏蔽衰减 5-300 MHz	≥ 85 dB
屏蔽衰减 300-470 MHz	≥ 80 dB
屏蔽衰减 470-1000 MHz	≥ 75 dB
屏蔽衰减 1000-2400 MHz	≥ 55 dB
特性阻抗 (Z)	75 ohms
工作温度范围 (T_U )	-40 °C ... +80 °C
防护等级 (连接导线)	IP 30
安装方式	接地块
接线方式 (入/出)	F 母头 / F 公头
接地方式	带螺丝连接的接地块
外壳材质	金属
颜色	无色
测试标准	IEC 61643-21 / EN 61643-21
附件	接地块和2 x F 接头

.产品已加入收藏夹。

进入收藏夹

商品909704加入购物车。

进入网上商店

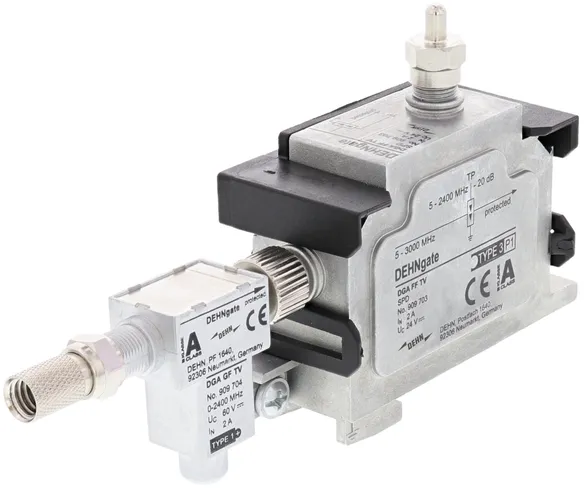

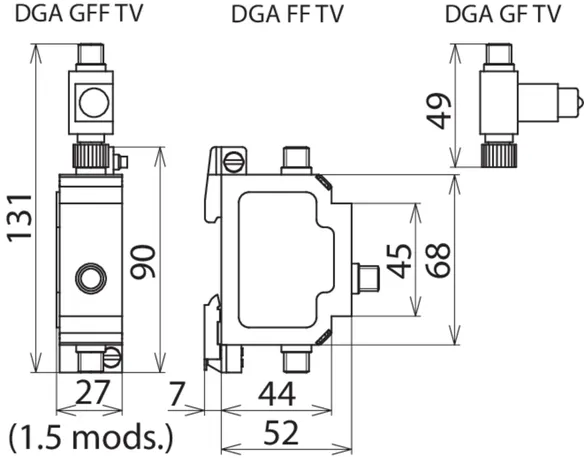

货号 909705 DGA GFF TV

全球贸易项目代码 4013364105706, 海关HS编码: 853630, 总重: 282.70 g, 包装单位: 1.00 件


附加信息

CAD文件

DGA GFF TV 复合型电涌保护器
DEHNgate 复合型电涌保护器
SPD 分类：Type 1 / P1
带测试输出端
用于保护75欧姆的卫星和有线电视系统
依据 EN 61643-21 测试
依据 IEC 61643-22 能量协调
适用于远程供电
带墙面安装适配器和2个F接头
A类产品
直流最大持续工作电压: 24 V
D1 雷电冲击电流 (10/350 μs): 2.5 kA
C2 标称放电电流 (8/20 μs) : 10 kA
频率范围: DC / 5-2400 MHz

制造商： DEHN
型号: DGA GFF TV
货号: 909705
其他类似产品

认证

技术参数

SPD分类	H{
直流最大持续工作电压 (U_C )	24 V
标称电流 (I_L )	2 A
D1 雷电冲击电流 (10/350 μs) (I_imp )	2.5 kA
C2 标称放电电流 (8/20 μs) (I_n )	10 kA
频率范围	DC / 5-2400 MHz
接线方式 (入/出)	F 母头 / F 母头

SPD分类	H{
直流最大持续工作电压 (U_C )	24 V
标称电流 (I_L )	2 A
D1 雷电冲击电流 (10/350 μs) (I_imp )	2.5 kA
C2 标称放电电流 (8/20 μs) (I_n )	10 kA
电压保护水平 I_imp D1 (U_P )	≤ 230 V
电压保护水平 I_n C2 (U_P )	≤ 300 V
电压保护水平 1 kV/μs C3 (U_P )	≤ 60 V
频率范围	DC / 5-2400 MHz
插入损耗 5-862 MHz 典型值	1.7 dB
插入损耗 862-2400 MHz 典型值	1.9 dB
回波损耗 5-8 MHz	≥ 10 dB
回波损耗 8-47 MHz	≥ 14 dB
回波损耗 47-2400 MHz	≥ 18 dB (-1.5 dB/octave)
测试回波损耗 5-47 MHz	≥ 18 dB
测试口连接损耗	20 dB
屏蔽衰减 5-300 MHz	≥ 85 dB
屏蔽衰减 300-470 MHz	≥ 80 dB
屏蔽衰减 470-1000 MHz	≥ 75 dB
屏蔽衰减 1000-2400 MHz	≥ 55 dB
特性阻抗 (Z)	75 ohms
工作温度范围 (T_U )	-40 °C ... +80 °C
防护等级 (连接导线)	IP 30
安装方式	35mm DIN轨，依据 EN60715 或墙面安装
接线方式 (入/出)	F 母头 / F 母头
接地方式	DIN轨或螺丝连接
外壳材质	金属
颜色	无色
测试标准	IEC 61643-21 / EN 61643-21
附件	2 x F 接头

.产品已加入收藏夹。

进入收藏夹

商品909705加入购物车。

进入网上商店

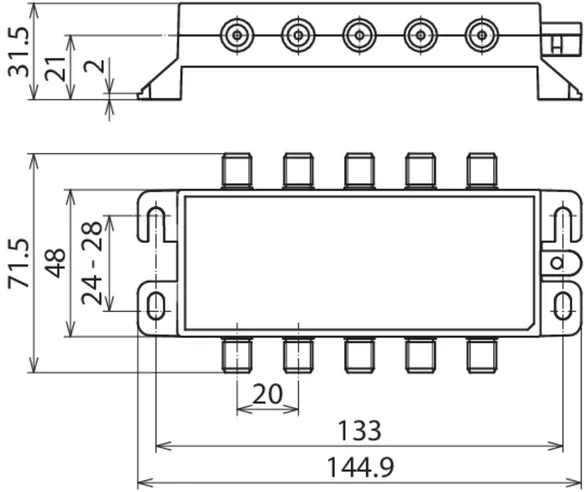

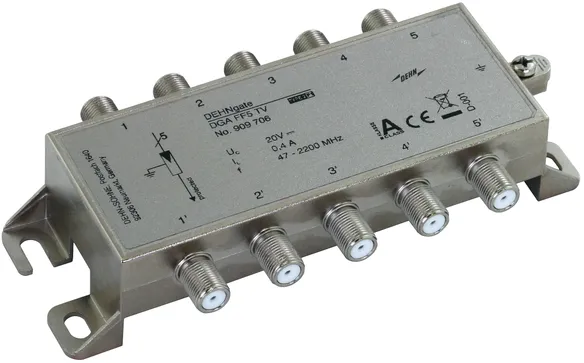

DGA FF5 TV

五通道电涌保护器，用于保护75Ω的天线系统。特别为卫星天线分配器和多路切换开关设计。依据EN 50083-2标准，满足A级屏蔽要求。
交付时包含安装固定材料和接地导线。

1 产品

货号 909706 DGA FF5 TV

全球贸易项目代码 4013364362437, 海关HS编码: 853630, 总重: 284.00 g, 包装单位: 1.00 件


附加信息

CAD文件

DGA FF5 TV 电涌保护器
SPD 分类：Type 2 / P1
五通道电涌保护器
用于保护75Ω的天线系统
依据 EN 61643-21 测试
带安装固定材料和接地导线
A类产品
直流最大持续工作电压: 20 V
D1 雷电冲击电流 (10/350 μs): 0.5 kA
D1 总雷电冲击电流 (10/350 μs): 2.5 kA
C2 标称放电电流 (8/20 μs) : 2.5 kA
C2 总标称放电电流 (8/20 μs): 10 kA
频率范围: 47-2200 MHz

制造商： DEHN
型号: DGA FF5 TV
货号: 909706
其他类似产品

认证

技术参数

SPD分类	T
直流最大持续工作电压 (U_C )	20 V
标称电流 (I_L )	0.4 A
D1 雷电冲击电流 (10/350 μs) (I_imp )	0.5 kA
D1 总雷电冲击电流 (10/350 μs) (I_imp )	2.5 kA
C2 标称放电电流 (8/20 μs) (I_n )	2.5 kA
C2 总标称放电电流 (8/20 μs) (I_n )	10 kA
频率范围	47-2200 MHz
接线方式 (入/出)	F 母头 / F 母头

SPD分类	T
直流最大持续工作电压 (U_C )	20 V
标称电流 (I_L )	0.4 A
D1 雷电冲击电流 (10/350 μs) (I_imp )	0.5 kA
D1 总雷电冲击电流 (10/350 μs) (I_imp )	2.5 kA
C2 标称放电电流 (8/20 μs) (I_n )	2.5 kA
C2 总标称放电电流 (8/20 μs) (I_n )	10 kA
电压保护水平 I_n C2 (U_P )	≤ 500 V
电压保护水平 1 kV/μs C3 (U_P )	≤ 120 V
频率范围	47-2200 MHz
插入损耗 5-2200 MHz 典型值	≤ 1 dB
插入损耗 5-2400 MHz 典型值	≤ 3 dB
近端串音衰减 5-2400 MHz 典型值	≥ 40 dB
特性阻抗 (Z)	75 ohms
工作温度范围 (T_U )	-25 °C ... +55 °C
防护等级	IP 40
安装方式	墙面安装
接线方式 (入/出)	F 母头 / F 母头
接地方式	外壳
外壳材质	金属
颜色	银色
测试标准	IEC 61643-21 / EN 61643-21
附件	固定螺丝，螺丝膨胀管，接地导线

.产品已加入收藏夹。

进入收藏夹

商品909706加入购物车。

进入网上商店

DGA G

内置气体放电管的电涌保护器，可用于远程供电系统。特别适用于无线应用中同轴接口设备和天线的保护。
可选SMA，BNC或N接口，用于套管安装。

3 产品

货号 929039 DGA G SMA

全球贸易项目代码 4013364135185, 海关HS编码: 853669, 总重: 24.00 g, 包装单位: 1.00 件


Open PDF

附加信息

CAD文件

DGA G SMA 电涌保护器
DEHNgate 电涌保护器
SPD 分类：Type 2
用于保护50欧姆的同轴天线系统
依据 EN 61643-21 测试
适用于远程供电
通过套管接地
内置气体放电管
直流最大持续工作电压: 135 V
D1 雷电冲击电流 (10/350 μs): 1 kA
C2 标称放电电流 (8/20 μs) : 5 kA
频率范围: 0-5.8 GHz

制造商： DEHN
型号: DGA G SMA
货号: 929039
其他类似产品

认证

技术参数

SPD分类	B
直流最大持续工作电压 (U_C )	135 V
标称电流 (I_L )	2 A
最大传输功率	60 W
D1 雷电冲击电流 (10/350 μs) (I_imp )	1 kA
C2 标称放电电流 (8/20 μs) (I_n )	5 kA
频率范围	0-5.8 GHz
接线方式	SMA 母头 / SMA 公头

SPD分类	B
直流最大持续工作电压 (U_C )	135 V
标称电流 (I_L )	2 A
最大传输功率	60 W
D1 雷电冲击电流 (10/350 μs) (I_imp )	1 kA
C2 标称放电电流 (8/20 μs) (I_n )	5 kA
电压保护水平 I_n C2 (U_P )	≤ 700 V
频率范围	0-5.8 GHz
插入损耗	≤ 0.2 dB
回波损耗 DC-3 GHz	≥ 20 dB
回波损耗 3-5.8 GHz	≥ 18 dB
特性阻抗 (Z)	50 ohms
工作温度范围 (T_U )	-40 °C ... +85 °C
防护等级 (连接导线)	IP 65
接线方式	SMA 母头 / SMA 公头
接地方式	套管 (Ø11.2 mm)
外壳材质	镀金黄铜
颜色	金色
测试标准	IEC 61643-21 / EN 61643-21

.产品已加入收藏夹。

进入收藏夹

商品929039加入购物车。

进入网上商店

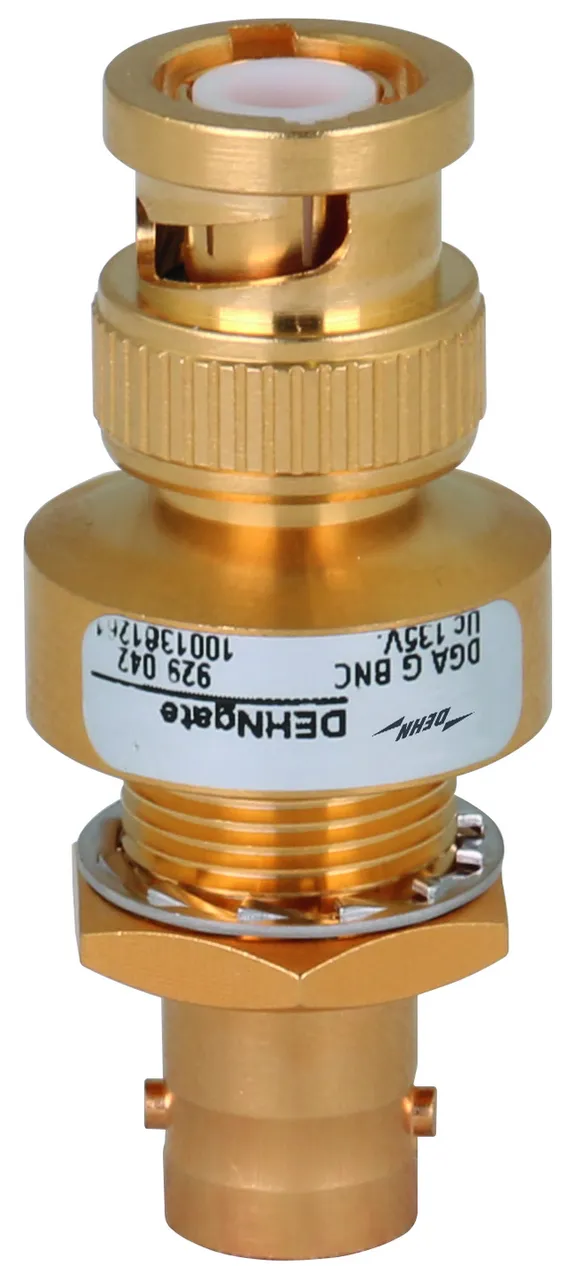

货号 929042 DGA G BNC

全球贸易项目代码 4013364091030, 海关HS编码: 853669, 总重: 39.20 g, 包装单位: 1.00 件


Open PDF

附加信息

CAD文件

DGA G BNC 电涌保护器
DEHNgate 电涌保护器
SPD 分类：Type 2
用于保护50欧姆的同轴天线系统
依据 EN 61643-21 测试
适用于远程供电
通过套管接地
内置气体放电管
直流最大持续工作电压: 135 V
D1 雷电冲击电流 (10/350 μs): 1 kA
C2 标称放电电流 (8/20 μs) : 5 kA
频率范围: 0-4 GHz

制造商： DEHN
型号: DGA G BNC
货号: 929042
其他类似产品

认证

技术参数

SPD分类	B
直流最大持续工作电压 (U_C )	135 V
标称电流 (I_L )	3.5 A
最大传输功率	25 W
D1 雷电冲击电流 (10/350 μs) (I_imp )	1 kA
C2 标称放电电流 (8/20 μs) (I_n )	5 kA
频率范围	0-4 GHz
接线方式	BNC 母头 / BNC 公头

SPD分类	B
直流最大持续工作电压 (U_C )	135 V
标称电流 (I_L )	3.5 A
最大传输功率	25 W
D1 雷电冲击电流 (10/350 μs) (I_imp )	1 kA
C2 标称放电电流 (8/20 μs) (I_n )	5 kA
电压保护水平 I_n C2 (U_P )	≤ 650 V
频率范围	0-4 GHz
插入损耗	≤ 0.2 dB
回波损耗 DC-3 GHz	≥ 20 dB
回波损耗 3-4 GHz	≥ 20 dB
特性阻抗 (Z)	50 ohms
工作温度范围 (T_U )	-40 °C ... +85 °C
防护等级 (连接导线)	IP 20
接线方式	BNC 母头 / BNC 公头
接地方式	套管 (Ø12.9 mm)
外壳材质	镀金黄铜
颜色	金色
测试标准	IEC 61643-21 / EN 61643-21

.产品已加入收藏夹。

进入收藏夹

商品929042加入购物车。

进入网上商店

货号 929044 DGA G N

全球贸易项目代码 4013364091054, 海关HS编码: 853669, 总重: 86.30 g, 包装单位: 1.00 件

前代产品


Open PDF

附加信息

CAD文件

DGA G N 电涌保护器
DEHNgate 电涌保护器
SPD 分类：Type 2
用于保护50欧姆的同轴天线系统
依据 EN 61643-21 测试
适用于远程供电
通过套管接地
内置气体放电管
直流最大持续工作电压: 135 V
D1 雷电冲击电流 (10/350 μs): 1 kA
C2 标称放电电流 (8/20 μs) : 5 kA
频率范围: 0-5.8 GHz

制造商： DEHN
型号: DGA G N
货号: 929044
其他类似产品

认证

技术参数

SPD分类	B
直流最大持续工作电压 (U_C )	135 V
标称电流 (I_L )	6 A
最大传输功率	60 W
D1 雷电冲击电流 (10/350 μs) (I_imp )	1 kA
C2 标称放电电流 (8/20 μs) (I_n )	5 kA
频率范围	0-5.8 GHz
接线方式	N 母头 / N 公头

SPD分类	B
直流最大持续工作电压 (U_C )	135 V
标称电流 (I_L )	6 A
最大传输功率	60 W
D1 雷电冲击电流 (10/350 μs) (I_imp )	1 kA
C2 标称放电电流 (8/20 μs) (I_n )	5 kA
电压保护水平 I_n C2 (U_P )	≤ 650 V
频率范围	0-5.8 GHz
插入损耗	≤ 0.2 dB
回波损耗 DC-5.6 GHz	≥ 20 dB
回波损耗 5.6-5.8 GHz	≥ 18.5 dB
特性阻抗 (Z)	50 ohms
工作温度范围 (T_U )	-40 °C ... +85 °C
防护等级 (连接导线)	IP 65
接线方式	N 母头 / N 公头
接地方式	套管 (Ø16.2 mm)
外壳材质	镀金黄铜
颜色	金色
测试标准	IEC 61643-21 / EN 61643-21

.产品已加入收藏夹。

进入收藏夹

商品929044加入购物车。

进入网上商店

DGA AG

可更换气体放电管的雷电流保护器，可用于远程供电系统。气体放电管大范围接触表面及最小化接触腐蚀，保证产品长久的使用寿命。

2 产品

货号 929043 DGA AG BNC

全球贸易项目代码 4013364091047, 海关HS编码: 853669, 总重: 89.60 g, 包装单位: 1.00 件


Open PDF

附加信息

DGA AG BNC 雷电流保护器
DEHNgate 雷电流保护器
SPD 分类：Type 1
用于保护50欧姆的同轴天线系统
依据 EN 61643-21 测试
适用于远程供电
通过套管接地
气体放电管可更换
直流最大持续工作电压: 180 V
D1 雷电冲击电流 (10/350 μs): 5 kA
C2 标称放电电流 (8/20 μs) : 20 kA
频率范围: 0-1 GHz

制造商： DEHN
型号: DGA AG BNC
货号: 929043
其他类似产品

认证

技术参数

SPD分类	A
直流最大持续工作电压 (U_C )	180 V
标称电流 (I_L )	3.5 A
最大传输功率	150 W
D1 雷电冲击电流 (10/350 μs) (I_imp )	5 kA
C2 标称放电电流 (8/20 μs) (I_n )	20 kA
频率范围	0-1 GHz
接线方式	BNC 母头 / BNC 公头

SPD分类	A
直流最大持续工作电压 (U_C )	180 V
标称电流 (I_L )	3.5 A
最大传输功率	150 W
D1 雷电冲击电流 (10/350 μs) (I_imp )	5 kA
C2 标称放电电流 (8/20 μs) (I_n )	20 kA
电压保护水平 I_n C2 (U_P )	≤ 850 V
频率范围	0-1 GHz
插入损耗	< 0.1 dB
回波损耗	≥ 19 dB
特性阻抗 (Z)	50 ohms
工作温度范围 (T_U )	-40 °C ... +85 °C
防护等级	IP 20
接线方式	BNC 母头 / BNC 公头
接地方式	套管 (Ø16.1 mm)
外壳材质	黄铜，多金属电镀层
颜色	无色
可更换气体放电管	是
测试标准	IEC 61643-21 / EN 61643-21

.产品已加入收藏夹。

进入收藏夹

商品929043加入购物车。

进入网上商店

货号 929045 DGA AG N

全球贸易项目代码 4013364091061, 海关HS编码: 853669, 总重: 266.00 g, 包装单位: 1.00 件


Open PDF

附加信息

CAD文件

DGA AG N 雷电流保护器
DEHNgate 雷电流保护器
SPD 分类：Type 1
用于保护50欧姆的同轴天线系统
依据 EN 61643-21 测试
适用于远程供电
通过套管或接地螺丝接地
气体放电管可更换
直流最大持续工作电压: 180 V
D1 雷电冲击电流 (10/350 μs): 5 kA
C2 标称放电电流 (8/20 μs) : 20 kA
频率范围: 0-2.5 GHz

制造商： DEHN
型号: DGA AG N
货号: 929045
其他类似产品

认证

技术参数

SPD分类	A
直流最大持续工作电压 (U_C )	180 V
标称电流 (I_L )	6 A
最大传输功率	150 W
D1 雷电冲击电流 (10/350 μs) (I_imp )	5 kA
C2 标称放电电流 (8/20 μs) (I_n )	20 kA
频率范围	0-2.5 GHz
接线方式	N 母头 / N 公头

SPD分类	A
直流最大持续工作电压 (U_C )	180 V
标称电流 (I_L )	6 A
最大传输功率	150 W
D1 雷电冲击电流 (10/350 μs) (I_imp )	5 kA
C2 标称放电电流 (8/20 μs) (I_n )	20 kA
电压保护水平 I_n C2 (U_P )	≤ 850 V
频率范围	0-2.5 GHz
插入损耗	< 0.2 dB
回波损耗	≥ 20 dB
特性阻抗 (Z)	50 ohms
工作温度范围 (T_U )	-40 °C ... +85 °C
防护等级	IP 65
接线方式	N 母头 / N 公头
接地方式	套管 (Ø16.1 mm) 或接地螺丝
外壳材质	黄铜，多金属电镀层
颜色	无色
可更换气体放电管	是
测试标准	IEC 61643-21 / EN 61643-21

.产品已加入收藏夹。

进入收藏夹

商品929045加入购物车。

进入网上商店

DGA LG

λ/4技术雷电流保护器，内置气体放电管，可用于远程供电系统。最小无源互调（PIM），可用于保护多频应用（多载波系统），所有4+3G和LTE业务的宽带。

1 产品

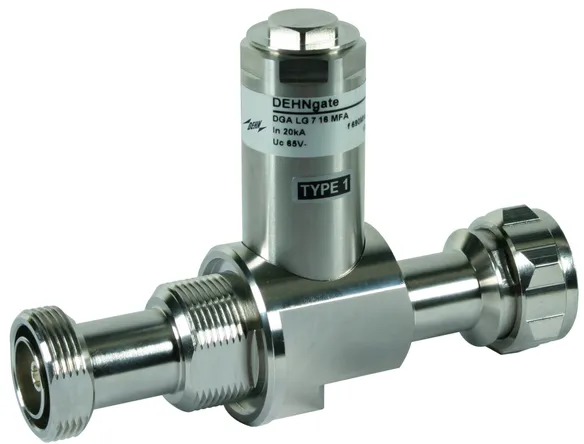

货号 929146 DGA LG 7 16 MFA

全球贸易项目代码 4013364157156, 海关HS编码: 853669, 总重: 493.00 g, 包装单位: 1.00 件

前代产品


Open PDF

附加信息

CAD文件

DGA LG 7 16 MFA 雷电流保护器
DEHNgate 雷电流保护器
SPD 分类：Type 1
用于保护50欧姆的同轴天线系统
依据 EN 61643-21 测试
适用于远程供电
免维护λ/4技术
用于多载波系统
用于4+3G和LTE业务的宽带
直流最大持续工作电压: 65 V
D1 雷电冲击电流 (10/350 μs): 5 kA
C2 标称放电电流 (8/20 μs) : 20 kA
频率范围: 690 MHz - 2.7 GHz

制造商： DEHN
型号: DGA LG 7 16 MFA
货号: 929146
其他类似产品

认证

技术参数

SPD分类	A
直流最大持续工作电压 (U_C )	65 V
标称电流 (I_L )	13 A
最大传输功率	1500 W
D1 雷电冲击电流 (10/350 μs) (I_imp )	5 kA
C2 标称放电电流 (8/20 μs) (I_n )	20 kA
频率范围	690 MHz - 2.7 GHz
接线方式	7/16 母头 / 7/16 公头

SPD分类	A
直流最大持续工作电压 (U_C )	65 V
标称电流 (I_L )	13 A
最大传输功率	1500 W
D1 雷电冲击电流 (10/350 μs) (I_imp )	5 kA
C2 标称放电电流 (8/20 μs) (I_n )	20 kA
电压保护水平 I_n C2 (U_P )	≤ 800 V
频率范围	690 MHz - 2.7 GHz
插入损耗	≤ 0.1 dB
回波损耗	≥ 28 dB
特性阻抗 (Z)	50 ohms
互调特性	典型值 -160 dBc @ 2*43 dBm
工作温度范围 (T_U )	-40 °C ... +85 °C
防护等级	IP 67
接线方式	7/16 母头 / 7/16 公头
接地方式	套管 (Ø29.5 mm) 或M8接地螺丝
外壳材质	黄铜，多金属电镀层
颜色	无色
可更换气体放电管	是
测试标准	IEC 61643-21 / EN 61643-21

.产品已加入收藏夹。

进入收藏夹

商品929146加入购物车。

进入网上商店

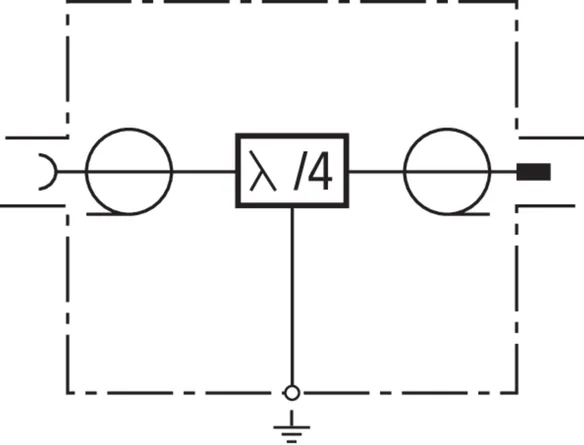

DGA L4

复合型雷电流电涌保护器，免维护λ/4技术，用于多频应用（多载波系统）。可泄放部分雷电流。由于电涌保护器响应低频信号时表现为短路，因此不适用于远程供电系统。可用于所有4+3G和LTE业务的宽带。

2 产品

货号 929047 DGA L4 7 16 S

全球贸易项目代码 4013364091085, 海关HS编码: 853669, 总重: 467.00 g, 包装单位: 1.00 件


Open PDF

附加信息

CAD文件

DGA L4 7 16 S 复合型电涌保护器
DEHNgate 复合型雷电流电涌保护器
SPD 分类：Type 1 / P1
用于保护50欧姆的同轴天线系统
依据 EN 61643-21 测试
免维护λ/4技术
通过接地螺丝接地
直流最大持续工作电压: 0 V
D1 雷电冲击电流 (10/350 μs): 25 kA
C2 标称放电电流 (8/20 μs) : 50 kA
频率范围: 380-512 MHz

制造商： DEHN
型号: DGA L4 7 16 S
货号: 929047
其他类似产品

认证

技术参数

SPD分类	M
直流最大持续工作电压 (U_C )	0 V
标称电流 (I_L )	0 A
最大传输功率	3000 W
D1 雷电冲击电流 (10/350 μs) (I_imp )	25 kA
C2 标称放电电流 (8/20 μs) (I_n )	50 kA
频率范围	380-512 MHz
接线方式	7/16 母头 / 7/16 公头

SPD分类	M
直流最大持续工作电压 (U_C )	0 V
标称电流 (I_L )	0 A
最大传输功率	3000 W
D1 雷电冲击电流 (10/350 μs) (I_imp )	25 kA
C2 标称放电电流 (8/20 μs) (I_n )	50 kA
电压保护水平 I_n C2 (U_P )	≤ 130 V
频率范围	380-512 MHz
插入损耗	< 0.1 dB
回波损耗	≥ 20 dB
特性阻抗 (Z)	50 ohms
工作温度范围 (T_U )	-40 °C ... +85 °C
防护等级	IP 65
接线方式	7/16 母头 / 7/16 公头
接地方式	接地螺丝
外壳材质	黄铜，多金属电镀层
颜色	无色
测试标准	IEC 61643-21 / EN 61643-21

.产品已加入收藏夹。

进入收藏夹

商品929047加入购物车。

进入网上商店

货号 929148 DGA L4 7 16 MFA

全球贸易项目代码 4013364157163, 海关HS编码: 853669, 总重: 476.00 g, 包装单位: 1.00 件

前代产品


Open PDF

附加信息

CAD文件

DGA L4 7 16 MFA 复合型电涌保护器
DEHNgate 复合型雷电流电涌保护器
SPD 分类：Type 1 / P1
用于保护50欧姆的同轴天线系统
依据 EN 61643-21 测试
免维护λ/4技术
用于多载波应用
最小无源互调
用于所有3+4G和LTE业务的宽带
通过套管或接地螺丝接地
直流最大持续工作电压: 0 V
D1 雷电冲击电流 (10/350 μs): 40 kA
C2 标称放电电流 (8/20 μs) : 80 kA
频率范围: 690 MHz - 2.7 GHz

制造商： DEHN
型号: DGA L4 7 16 MFA
货号: 929148
其他类似产品

认证

技术参数

SPD分类	M
直流最大持续工作电压 (U_C )	0 V
标称电流 (I_L )	0 A
最大传输功率	1500 W
D1 雷电冲击电流 (10/350 μs) (I_imp )	40 kA
C2 标称放电电流 (8/20 μs) (I_n )	80 kA
频率范围	690 MHz - 2.7 GHz
接线方式	7/16 母头 / 7/16 公头

SPD分类	M
直流最大持续工作电压 (U_C )	0 V
标称电流 (I_L )	0 A
最大传输功率	1500 W
D1 雷电冲击电流 (10/350 μs) (I_imp )	40 kA
C2 标称放电电流 (8/20 μs) (I_n )	80 kA
电压保护水平 I_n C2 (U_P )	≤ 300 V
频率范围	690 MHz - 2.7 GHz
插入损耗	≤ 0.1 dB
回波损耗	≥ 28 dB
特性阻抗 (Z)	50 ohms
互调特性	典型值 -160 dBc @ 2*43 dBm
工作温度范围 (T_U )	-40 °C ... +85 °C
防护等级	IP 67
接线方式	7/16 母头 / 7/16 公头
接地方式	套管 (Ø29.5 mm) 或M8接地螺丝
外壳材质	黄铜，多金属电镀层
颜色	无色
测试标准	IEC 61643-21 / EN 61643-21

.产品已加入收藏夹。

进入收藏夹

商品929148加入购物车。

进入网上商店

DEHNgate – 同轴SPD

详情

DGA BNC VC

货号 909710 DGA BNC VCD

909710.stp 您没有下载权限909710.stp

909710.igs 您没有下载权限909710.igs

909710.jt 您没有下载权限909710.jt

909710.dwg 您没有下载权限909710.dwg

909710m_E.dxf 您没有下载权限909710m_E.dxf

DEHN.909710.wspak 您没有下载权限DEHN.909710.wspak

DEHN.909710.edz 您没有下载权限DEHN.909710.edz

.产品已加入收藏夹。

商品909710加入购物车。

货号 909711 DGA BNC VCID

909710.stp 您没有下载权限909710.stp

909710.igs 您没有下载权限909710.igs

909710.jt 您没有下载权限909710.jt

909710.dwg 您没有下载权限909710.dwg

909710m_E.dxf 您没有下载权限909710m_E.dxf

DEHN.909711.wspak 您没有下载权限DEHN.909711.wspak

DEHN.909711.edz 您没有下载权限DEHN.909711.edz

.产品已加入收藏夹。

商品909711加入购物车。

DGA TV

货号 909703 DGA FF TV

.产品已加入收藏夹。

商品909703加入购物车。

货号 909704 DGA GF TV

.产品已加入收藏夹。

商品909704加入购物车。

货号 909705 DGA GFF TV

909705.stp 您没有下载权限909705.stp

909705.igs 您没有下载权限909705.igs

909705.jt 您没有下载权限909705.jt

909705.dwg 您没有下载权限909705.dwg

909703_909704_909705m_E.dxf 您没有下载权限909703_909704_909705m_E.dxf

.产品已加入收藏夹。

商品909705加入购物车。

DGA FF5 TV

货号 909706 DGA FF5 TV

909706.stp 您没有下载权限909706.stp

909706.igs 您没有下载权限909706.igs

909706.jt 您没有下载权限909706.jt

909706.dwg 您没有下载权限909706.dwg

909706.dxf 您没有下载权限909706.dxf

DEHN.909706.wspak 您没有下载权限DEHN.909706.wspak

DEHN.909706.edz 您没有下载权限DEHN.909706.edz

.产品已加入收藏夹。

商品909706加入购物车。

DGA G

货号 929039 DGA G SMA

929039.stp 您没有下载权限929039.stp

929039.igs 您没有下载权限929039.igs

929039.jt 您没有下载权限929039.jt

929039.dwg 您没有下载权限929039.dwg

929039m_D.dxf 您没有下载权限929039m_D.dxf

DEHN.929039.wspak 您没有下载权限DEHN.929039.wspak

DEHN.929039.edz 您没有下载权限DEHN.929039.edz

.产品已加入收藏夹。

商品929039加入购物车。

货号 929042 DGA G BNC

929042.stp 您没有下载权限929042.stp

929042.igs 您没有下载权限929042.igs

929042.jt 您没有下载权限929042.jt

929042.dwg 您没有下载权限929042.dwg

929042m_D.dxf 您没有下载权限929042m_D.dxf

DEHN.929042.wspak 您没有下载权限DEHN.929042.wspak

DEHN.929042.edz 您没有下载权限DEHN.929042.edz

.产品已加入收藏夹。

商品929042加入购物车。

货号 929044 DGA G N

929044.stp 您没有下载权限929044.stp

929044.igs 您没有下载权限929044.igs

929044.jt 您没有下载权限929044.jt

929044.dwg 您没有下载权限929044.dwg

929044m_D.dxf 您没有下载权限929044m_D.dxf

DEHN.929044.wspak 您没有下载权限DEHN.929044.wspak

DEHN.929044.edz 您没有下载权限DEHN.929044.edz

.产品已加入收藏夹。

商品929044加入购物车。
