BLITZDUCTOR VT

多线路经济保护
特定接口保护，如RS485，电信系统
用于直流供电电源及阴极保护系统

详情

3模宽度的BVT产品，带螺丝端子：
BVT RS485：保护RS485 / RS422接口

lorem ipsum — 3模宽度的BVT产品，带螺丝端子：
BVT RS485：保护RS485 / RS422接口

1.5模宽度的BVT产品，带螺丝端子：
BVT AVD/ALD：直流供电系统的2线保护

BVT RS485

应用范围广泛的电涌保护器，用于4线平衡接口的RS485/422或温度传感器等多种系统。直接或间接屏蔽接地，可接入信号地。

1 产品

货号 918401 BVT RS485 5

全球贸易项目代码 4013364074224, 海关HS编码: 853630, 总重: 199.00 g, 包装单位: 1.00 件


附加信息

CAD文件

BVT RS485 5 电涌保护器
SPD 分类：Type 2 / P1
依据 EN 61643-21 测试
依据 IEC 61643-22 能量协调
用于总线信号保护（RS485/422）
直接/间接屏蔽接地
螺丝端子接线
6极，3模宽度
标称直流电压 : 5 V
直流最大持续工作电压 : 6 V
标称电流: 0.5 A
C2 总标称放电电流 (8/20 µs): 10 kA

制造商： DEHN
型号: BVT RS485 5
货号: 918401
其他类似产品

认证

技术参数

SPD分类	Q
直流最大持续工作电压 (U_C )	6 V
标称电流 (I_L )	0.5 A
D1 每线雷电冲击电流 (10/350 µs) (I_imp )	0.8 kA
C2 总标称放电电流 (8/20 µs) (I_n )	10 kA
每线串联阻抗	1.8 ohms
截止频率 (线-线) (f_G )	1.7 MHz
认证	CSA

SPD分类	Q
标称直流电压 (U_N )	5 V
直流最大持续工作电压 (U_C )	6 V
标称电流 (I_L )	0.5 A
D1 每线雷电冲击电流 (10/350 µs) (I_imp )	0.8 kA
C2 每线标称放电电流 (8/20 µs) (I_n )	10 kA
C2 总标称放电电流 (8/20 µs) (I_n )	10 kA
电压保护水平 I_n C2 (线-线) (U_P )	≤ 20 V
电压保护水平 I_n C2 (线-PG) (U_P )	≤ 700 V
电压保护水平，线对线，1 kV/µs C3 (U_P )	8.5 V
电压保护水平，线对产品组，1 kV/µs C3 (U_P )	≤ 600 V
每线串联阻抗	1.8 ohms
截止频率 (线-线) (f_G )	1.7 MHz
电容 (线-线) (C)	≤ 5 nF
工作温度范围 (T_U )	-40 °C ... +80 °C
防护等级	IP 20
安装方式	35 mm DIN 轨，依据 EN 60715
接线方式 (入/出)	螺丝 / 螺丝
单股线截面积	0.08 - 2.5 mm²
软线截面积	0.08 - 2.5 mm²
扭矩 (端子)	0.5 Nm
接地方式	螺丝端子
外壳材质	热塑性材料，UL 94 V-0
颜色	黄色
测试标准	IEC 61643-21 / EN 61643-21
认证	CSA

.产品已加入收藏夹。

进入收藏夹

商品918401加入购物车。

进入网上商店

BVT AVD

优化电压保护水平的电涌保护器，用于直流供电系统的电子元件的EMC防护。特别适用于西门子SPS保护。由于使用了单向二极管，要特别注意工作电压的极性。

1 产品

货号 918422 BVT AVD 24

全球贸易项目代码 4013364149267, 海关HS编码: 853630, 总重: 109.10 g, 包装单位: 1.00 件

前代产品


Open PDF

附加信息

BVT AVD 24 电涌保护器
用于PLC的EMC防护
SPD 分类：Type 3 / P1
依据 EN 61643-21 测试
依据 IEC 61643-22 能量协调
特别适用于西门子SPS保护
螺丝端子，2极，1.5模宽度
标称直流电压 : 24 V
直流最大持续工作电压 : 35 V
标称电流 (80 °C) : 10 A
C2 总标称放电电流 (8/20 µs): 2 kA

制造商： DEHN
型号: BVT AVD 24
货号: 918422
其他类似产品

认证

技术参数

SPD分类	W
直流最大持续工作电压 (U_C )	35 V
标称电流 (80 °C) (I_L )	10 A
C2 总标称放电电流 (8/20 µs) (I_n )	2 kA

SPD分类	W
标称直流电压 (U_N )	24 V
直流最大持续工作电压 (U_C )	35 V
标称电流 (80 °C) (I_L )	10 A
C2 每线标称放电电流 (8/20 µs) (I_n )	1 kA
C2 总标称放电电流 (8/20 µs) (I_n )	2 kA
电压保护水平 I_n C2 (线-线) (U_P )	≤ 70 V
电压保护水平 I_n C2 (线-PG) (U_P )	≤ 500 V
电压保护水平，线对线，1 kV/µs C3 (U_P )	≤ 50 V
电压保护水平，线对产品组，1 kV/µs C3 (U_P )	≤ 450 V
电容 (线-线) (C)	≤ 7 nF
电容 (线-PG) (C)	≤ 1.5 nF
工作温度范围 (T_U )	-40 °C ... +80 °C
防护等级	IP 20
安装方式	35 mm DIN 轨，依据 EN 60715
接线方式 (入/出)	螺丝 / 螺丝
单股线截面积	0.5-6.0 mm²
软线截面积	0.5-4.0 mm²
扭矩 (端子)	0.8 Nm
接地方式	螺丝端子
外壳材质	热塑性材料，UL 94 V-0
颜色	黄色
测试标准	IEC 61643-21 / EN 61643-21

.产品已加入收藏夹。

进入收藏夹

商品918422加入购物车。

进入网上商店

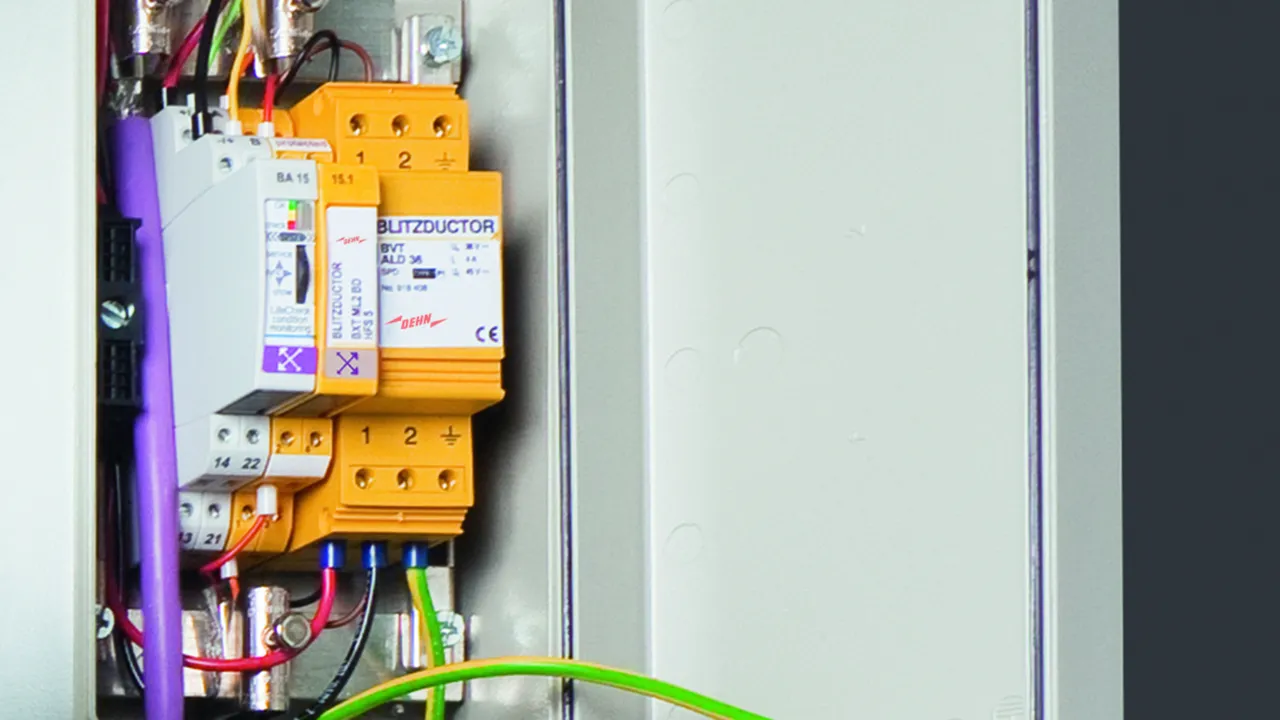

BVT ALD

能量协调的复合型雷电流/电涌保护器，DIN 轨安装，用于保护不接地的直流系统。

2 产品

货号 918408 BVT ALD 36

全球贸易项目代码 4013364125292, 海关HS编码: 853630, 总重: 122.00 g, 包装单位: 1.00 件


附加信息

BVT ALD 36 能量协调的复合型雷电流/电涌保护器
用于保护不接地的直流系统
SPD 分类：Type 1 / P1
依据 EN 61643-21 测试
依据 IEC 61643-22 能量协调
DIN轨安装
螺丝端子，2极，1.5模宽度
标称直流电压 : 36 V
直流最大持续工作电压 : 45 V
标称电流 (80 °C) : 4 A
标称电流 (45 °C): 7 A
C2 总标称放电电流 (8/20 µs): 20 kA

制造商： DEHN
型号: BVT ALD 36
货号: 918408
其他类似产品

认证

技术参数

SPD分类	M
直流最大持续工作电压 (U_C )	45 V
标称电流 (80 °C) (I_L )	4 A
标称电流 (45 °C) (I_L )	7 A
D1 每线雷电冲击电流 (10/350 µs) (I_imp )	2.5 kA
D1 总雷电冲击电流 (10/350 µs) (I_imp )	5 kA
C2 总标称放电电流 (8/20 µs) (I_n )	20 kA
每线串联阻抗	22 µH
认证	UL

SPD分类	M
标称直流电压 (U_N )	36 V
直流最大持续工作电压 (U_C )	45 V
标称电流 (80 °C) (I_L )	4 A
标称电流 (45 °C) (I_L )	7 A
D1 每线雷电冲击电流 (10/350 µs) (I_imp )	2.5 kA
D1 总雷电冲击电流 (10/350 µs) (I_imp )	5 kA
C2 每线标称放电电流 (8/20 µs) (I_n )	10 kA
C2 总标称放电电流 (8/20 µs) (I_n )	20 kA
电压保护水平 I_n C2 (线-线) (U_P )	≤ 80 V
电压保护水平 I_n C2 (线-PG) (U_P )	≤ 1000 V
电压保护水平，线对线，1 kV/µs C3 (U_P )	≤ 60 V
电压保护水平，线对产品组，1 kV/µs C3 (U_P )	≤ 650 V
每线串联阻抗	22 µH
电容 (线-线) (C)	≤ 1.5 nF
电容 (线-PG) (C)	≤ 100 pF
工作温度范围 (T_U )	-40 °C ... +80 °C
防护等级	IP 20
安装方式	35 mm DIN 轨，依据 EN 60715
接线方式 (入/出)	螺丝 / 螺丝
单股线截面积	0.5 - 6.0 mm²
软线截面积	0.5 - 4.0 mm²
扭矩 (端子)	0.8 Nm
接地方式	螺丝端子
外壳材质	热塑性材料，UL 94 V-0
颜色	黄色
测试标准	IEC 61643-21 / EN 61643-21
认证	UL

.产品已加入收藏夹。

进入收藏夹

商品918408加入购物车。

进入网上商店

货号 918409 BVT ALD 60

全球贸易项目代码 4013364146709, 海关HS编码: 853630, 总重: 122.00 g, 包装单位: 1.00 件


附加信息

BVT ALD 60 能量协调的复合型雷电流/电涌保护器
用于保护不接地的直流系统
SPD 分类：Type 1 / P1
依据 EN 61643-21 测试
依据 IEC 61643-22 能量协调
DIN轨安装
螺丝端子，2极，1.5模宽度
标称直流电压 : 60 V
直流最大持续工作电压 : 65 V
标称电流 (80 °C) : 4 A
标称电流 (45 °C): 7 A
C2 总标称放电电流 (8/20 µs): 20 kA

制造商： DEHN
型号: BVT ALD 60
货号: 918409
其他类似产品

认证

技术参数

SPD分类	M
直流最大持续工作电压 (U_C )	65 V
标称电流 (80 °C) (I_L )	4 A
标称电流 (45 °C) (I_L )	7 A
后备熔丝	U_N ≥ 45 V 和 I_L ≥ 1 A
D1 每线雷电冲击电流 (10/350 µs) (I_imp )	2.5 kA
D1 总雷电冲击电流 (10/350 µs) (I_imp )	5 kA
C2 总标称放电电流 (8/20 µs) (I_n )	20 kA
每线串联阻抗	22 µH
认证	UL

SPD分类	M
标称直流电压 (U_N )	60 V
直流最大持续工作电压 (U_C )	65 V
标称电流 (80 °C) (I_L )	4 A
标称电流 (45 °C) (I_L )	7 A
后备熔丝	U_N ≥ 45 V 和 I_L ≥ 1 A
D1 每线雷电冲击电流 (10/350 µs) (I_imp )	2.5 kA
D1 总雷电冲击电流 (10/350 µs) (I_imp )	5 kA
C2 每线标称放电电流 (8/20 µs) (I_n )	10 kA
C2 总标称放电电流 (8/20 µs) (I_n )	20 kA
电压保护水平 I_n C2 (线-线) (U_P )	≤ 120 V
电压保护水平 I_n C2 (线-PG) (U_P )	≤ 1000 V
电压保护水平，线对线，1 kV/µs C3 (U_P )	≤ 90 V
电压保护水平，线对产品组，1 kV/µs C3 (U_P )	≤ 650 V
每线串联阻抗	22 µH
电容 (线-线) (C)	≤ 1.0 nF
电容 (线-PG) (C)	≤ 100 pF
工作温度范围 (T_U )	-40 °C ... +80 °C
防护等级	IP 20
安装方式	35 mm DIN 轨，依据 EN 60715
接线方式 (入/出)	螺丝 / 螺丝
单股线截面积	0.5 - 6.0 mm²
软线截面积	0.5 - 4.0 mm²
扭矩 (端子)	0.8 Nm
接地方式	螺丝端子
外壳材质	热塑性材料，UL 94 V-0
颜色	黄色
测试标准	IEC 61643-21 / EN 61643-21
认证	UL

.产品已加入收藏夹。

进入收藏夹

商品918409加入购物车。

进入网上商店

BVT TC

能量协调型无漏流电涌保护器，具备RJ45接口及附加螺丝端子，用于保护双绞线，ISDN Uk0或ADSL。RJ45接口可兼容RJ11/12。螺丝端子比RJ45接口更坚固，In可达10kA。

1 产品

货号 918411 BVT TC 1

全球贸易项目代码 4013364093133, 海关HS编码: 853630, 总重: 110.90 g, 包装单位: 1.00 件


附加信息

BVT TC 1 无漏流电涌保护器
SPD 分类：Type 2 / P2
依据 EN 61643-21 测试
依据 IEC 61643-22 能量协调
用于保护ADSL，ISDN Uk0
2极，1.5模宽度
RJ45接口或螺丝端子
直流最大持续工作电压 : 170 V
标称电流: 0.2 A
C2 总标称放电电流 (8/20 µs): 5 kA

制造商： DEHN
型号: BVT TC 1
货号: 918411
其他类似产品

认证

技术参数

SPD分类	R
直流最大持续工作电压 (U_C )	170 V
标称电流 (I_L )	0.2 A
D1 每线雷电冲击电流 (10/350 µs) (I_imp )	1 kA
C2 总标称放电电流 (8/20 µs) (I_n )	5 kA
每线串联阻抗	4.7 ohms
截止频率 (线-线) (f_G )	17 MHz

SPD分类	R
标称电压 (U_N )	130 V
直流最大持续工作电压 (U_C )	170 V
标称电流 (I_L )	0.2 A
D1 每线雷电冲击电流 (10/350 µs) (I_imp )	1 kA
C2 每线标称放电电流 (8/20 µs) (I_n )	2.5 kA
C2 总标称放电电流 (8/20 µs) (I_n )	5 kA
电压保护水平 I_n C2 (线-线) (U_P )	≤ 275 V
电压保护水平 I_n C2 (线-PG) (U_P )	≤ 600 V
电压保护水平，线对线，1 kV/µs C3 (U_P )	≤ 240 V
电压保护水平，线对产品组，1 kV/µs C3 (U_P )	≤ 600 V
每线串联阻抗	4.7 ohms
截止频率 (线-线) (f_G )	17 MHz
电容 (线-线) (C)	≤ 300 pF
电容 (线-PG) (C)	≤ 15 pF
工作温度范围 (T_U )	-40 °C ... +80 °C
防护等级	IP 10
安装方式	35 mm DIN 轨，依据 EN 60715
接线方式 (入/出)	RJ45或端子 / RJ45或端子
连接管脚	4/5
单股线截面积	0.08 - 2.5 mm²
软线截面积	0.08 - 2.5 mm²
接地方式	螺丝端子
外壳材质	热塑性材料，UL 94 V-0
颜色	黄色
测试标准	IEC 61643-21 / EN 61643-21

.产品已加入收藏夹。

进入收藏夹

商品918411加入购物车。

进入网上商店

BVT KKS ALD

能量协调式复合雷电流电涌保护器，为保护电路中的整流器提供保护（红色）。用于过载显示的可插拔遥信端子（常闭触点）（压敏电阻的热监测）。推荐安装在钢板外壳中。通过电容控制器实现低脉冲火花电压。

1 产品

货号 918420 BVT KKS ALD 75

全球贸易项目代码 4013364094895, 海关HS编码: 853630, 总重: 229.00 g, 包装单位: 1.00 件

前代产品


附加信息

CAD文件

BVT KKS ALD 75 能量协调型复合雷电流/电涌保护器
SPD 分类：Type 1 / P1
依据 EN 61643-21 测试
依据 IEC 61643-22 能量协调
用于保护整流器中的阳极保护电路
具有遥信端子（常闭触点）
螺丝端子，2极，3模宽度

直流最大持续工作电压：75 V
标称电流：12 A
D1 总雷电冲击电流 (10/350 µs)：7 kA
直流最大持续工作电压 : 75 V
标称电流: 12 A
C2 总标称放电电流 (8/20 µs): 40 kA

制造商： DEHN
型号: BVT KKS ALD 75
货号: 918420
其他类似产品

认证

技术参数

SPD分类	M
直流最大持续工作电压 (U_C )	75 V
标称电流 (I_L )	12 A
D1 每线雷电冲击电流 (10/350 µs) (I_imp )	3.5 kA
D1 总雷电冲击电流 (10/350 µs) (I_imp )	7 kA
C2 总标称放电电流 (8/20 µs) (I_n )	40 kA
每线串联阻抗	5 µH
截止频率 (线-线) (f_G )	1 MHz
遥信触点类型	常闭触点

SPD分类	M
标称电压 (U_N )	70 V
直流最大持续工作电压 (U_C )	75 V
标称电流 (I_L )	12 A
D1 每线雷电冲击电流 (10/350 µs) (I_imp )	3.5 kA
D1 总雷电冲击电流 (10/350 µs) (I_imp )	7 kA
C2 每线标称放电电流 (8/20 µs) (I_n )	20 kA
C2 总标称放电电流 (8/20 µs) (I_n )	40 kA
电压保护水平 I_n C2 (线-线) (U_P )	≤ 400 V
电压保护水平 I_n C2 (线-PG) (U_P )	≤ 400 V
电压保护水平，线对线，1 kV/µs C3 (U_P )	≤ 350 V
电压保护水平，线对产品组，1 kV/µs C3 (U_P )	≤ 350 V
每线串联阻抗	5 µH
截止频率 (线-线) (f_G )	1 MHz
电容 (线-线) (C)	≤ 2 nF
电容 (线-PG) (C)	≤ 2 nF
工作温度范围 (T_U )	-40 °C ... +80 °C
防护等级	IP 20
安装方式	35 mm DIN 轨，依据 EN 60715
接线方式 (入/出)	螺丝 / 螺丝
单股线截面积	0.5-6 mm²
软线截面积	0.5-4 mm²
接地方式	螺丝端子
外壳材质	热塑料材, UL 94 V-0
颜色	红色
测试标准	IEC 61643-21 / EN 61643-21
遥信触点类型	常闭触点
直流负载能力	250 V / 0.1 A; 125 V / 0.2 A; 75 V / 0.5 A
交流负载能力	250 V / 0.5 A
遥信端子截面积	最大 1.5 mm²

.产品已加入收藏夹。

进入收藏夹

商品918420加入购物车。

进入网上商店

BVT KKS APD

能量协调式复合雷电流电涌保护器，用于保护电压测量电路（黄色）。用于过载显示的可插拔遥信端子）常闭触点）（放电路径的热监测）。推荐安装在钢板外壳中。通过电容控制器实现低脉冲火花电压。

1 产品

货号 918421 BVT KKS APD 36

全球贸易项目代码 4013364094901, 海关HS编码: 853630, 总重: 130.30 g, 包装单位: 1.00 件

前代产品


附加信息

CAD文件

BVT KKS APD 36 能量协调型复合雷电流/电涌保护器
SPD 分类：Type 1 / P1
依据 EN 61643-21 测试
依据 IEC 61643-22 能量协调
用于保护电压测量电路
具有遥信端子（常闭触点）
螺丝端子，2极，1.5模宽度

直流最大持续工作电压：36.8 V
标称电流：0.05 A
D1 总雷电冲击电流 (10/350 µs)：7 kA
直流最大持续工作电压 : 36.8 V
标称电流: 0.05 A
C2 总标称放电电流 (8/20 µs): 40 kA

制造商： DEHN
型号: BVT KKS APD 36
货号: 918421
其他类似产品

认证

技术参数

SPD分类	M
直流最大持续工作电压 (U_C )	36.8 V
标称电流 (I_L )	0.05 A
D1 每线雷电冲击电流 (10/350 µs) (I_imp )	3.5 kA
D1 总雷电冲击电流 (10/350 µs) (I_imp )	7 kA
C2 总标称放电电流 (8/20 µs) (I_n )	40 kA
每线串联阻抗	55 Ohm
遥信触点类型	常闭触点

SPD分类	M
标称电压 (U_N )	36 V
直流最大持续工作电压 (U_C )	36.8 V
标称电流 (I_L )	0.05 A
D1 每线雷电冲击电流 (10/350 µs) (I_imp )	3.5 kA
D1 总雷电冲击电流 (10/350 µs) (I_imp )	7 kA
C2 每线标称放电电流 (8/20 µs) (I_n )	20 kA
C2 总标称放电电流 (8/20 µs) (I_n )	40 kA
电压保护水平 I_n C2 (线-线) (U_P )	≤ 65 V
电压保护水平 I_n C2 (线-PG) (U_P )	≤ 800 V
电压保护水平，线对线，1 kV/µs C3 (U_P )	≤ 48 V
电压保护水平，线对产品组，1 kV/µs C3 (U_P )	≤ 600 V
每线串联阻抗	55 Ohm
截止频率 (线-线) (f_G )	在 1 MHz (100 Ohm) 下 4 dB
电容 (线-线) (C)	≤ 1 nF
电容 (线-PG) (C)	≤ 10 pF
工作温度范围 (T_U )	-40 °C ... +80 °C
防护等级	IP 20
安装方式	35 mm DIN 导轨，符合 EN 60715
接线方式 (入/出)	螺钉/螺栓
单股线截面积	0.5-6 mm²
软线截面积	0.5-4 mm²
接地方式	螺丝接线夹
外壳材质	热塑性材料，UL 94 V-0
颜色	黄色
测试标准	IEC 61643-21 / EN 61643-21
遥信触点类型	常闭触点
直流负载能力	250 V / 0.1 A; 125 V / 0.2 A; 75 V / 0.5 A
交流负载能力	250 V / 0.5 A
遥信端子截面积	最大 1.5 mm²

.产品已加入收藏夹。

进入收藏夹

商品918421加入购物车。

进入网上商店

Results for products (0)

Results for content (0)

BLITZDUCTOR VT

详情

BVT RS485

货号 918401 BVT RS485 5

.产品已加入收藏夹。

商品918401加入购物车。

BVT AVD

货号 918422 BVT AVD 24

.产品已加入收藏夹。

商品918422加入购物车。

BVT ALD

货号 918408 BVT ALD 36

.产品已加入收藏夹。

商品918408加入购物车。

货号 918409 BVT ALD 60

.产品已加入收藏夹。

商品918409加入购物车。

BVT TC

货号 918411 BVT TC 1

.产品已加入收藏夹。

商品918411加入购物车。

BVT KKS ALD

货号 918420 BVT KKS ALD 75

.产品已加入收藏夹。

商品918420加入购物车。

BVT KKS APD

货号 918421 BVT KKS APD 36

.产品已加入收藏夹。

商品918421加入购物车。

BLITZDUCTOR VT

详情

BVT RS485

货号 918401 BVT RS485 5

918401.stp 您没有下载权限918401.stp

918401.igs 您没有下载权限918401.igs

918401.jt 您没有下载权限918401.jt

918401.dwg 您没有下载权限918401.dwg

918401m_E.dxf 您没有下载权限918401m_E.dxf

DEHN.918401.wspak 您没有下载权限DEHN.918401.wspak

DEHN.918401.edz 您没有下载权限DEHN.918401.edz

.产品已加入收藏夹。

商品918401加入购物车。

BVT AVD

货号 918422 BVT AVD 24

DEHN.918422.wspak 您没有下载权限DEHN.918422.wspak

DEHN.918422.edz 您没有下载权限DEHN.918422.edz

.产品已加入收藏夹。

商品918422加入购物车。

BVT ALD

货号 918408 BVT ALD 36

DEHN.918408.wspak 您没有下载权限DEHN.918408.wspak

918408_eplan.zip 您没有下载权限918408_eplan.zip

.产品已加入收藏夹。

商品918408加入购物车。

货号 918409 BVT ALD 60

DEHN.918409.wspak 您没有下载权限DEHN.918409.wspak

DEHN.918409.edz 您没有下载权限DEHN.918409.edz

.产品已加入收藏夹。

商品918409加入购物车。

BVT TC

货号 918411 BVT TC 1

.产品已加入收藏夹。

商品918411加入购物车。

BVT KKS ALD

货号 918420 BVT KKS ALD 75

918420.stp 您没有下载权限918420.stp

918420.igs 您没有下载权限918420.igs

918420.jt 您没有下载权限918420.jt

918420.dwg 您没有下载权限918420.dwg

918420m_E.dxf 您没有下载权限918420m_E.dxf

DEHN.918420.wspak 您没有下载权限DEHN.918420.wspak

DEHN.918420.edz 您没有下载权限DEHN.918420.edz

.产品已加入收藏夹。

商品918420加入购物车。

BVT KKS APD

货号 918421 BVT KKS APD 36

918421.stp 您没有下载权限918421.stp

918421.igs 您没有下载权限918421.igs

918421.jt 您没有下载权限918421.jt

918421.dwg 您没有下载权限918421.dwg

918421m_E.dxf 您没有下载权限918421m_E.dxf

DEHN.918421.wspak 您没有下载权限DEHN.918421.wspak

DEHN.918421.edz 您没有下载权限DEHN.918421.edz

.产品已加入收藏夹。

商品918421加入购物车。
