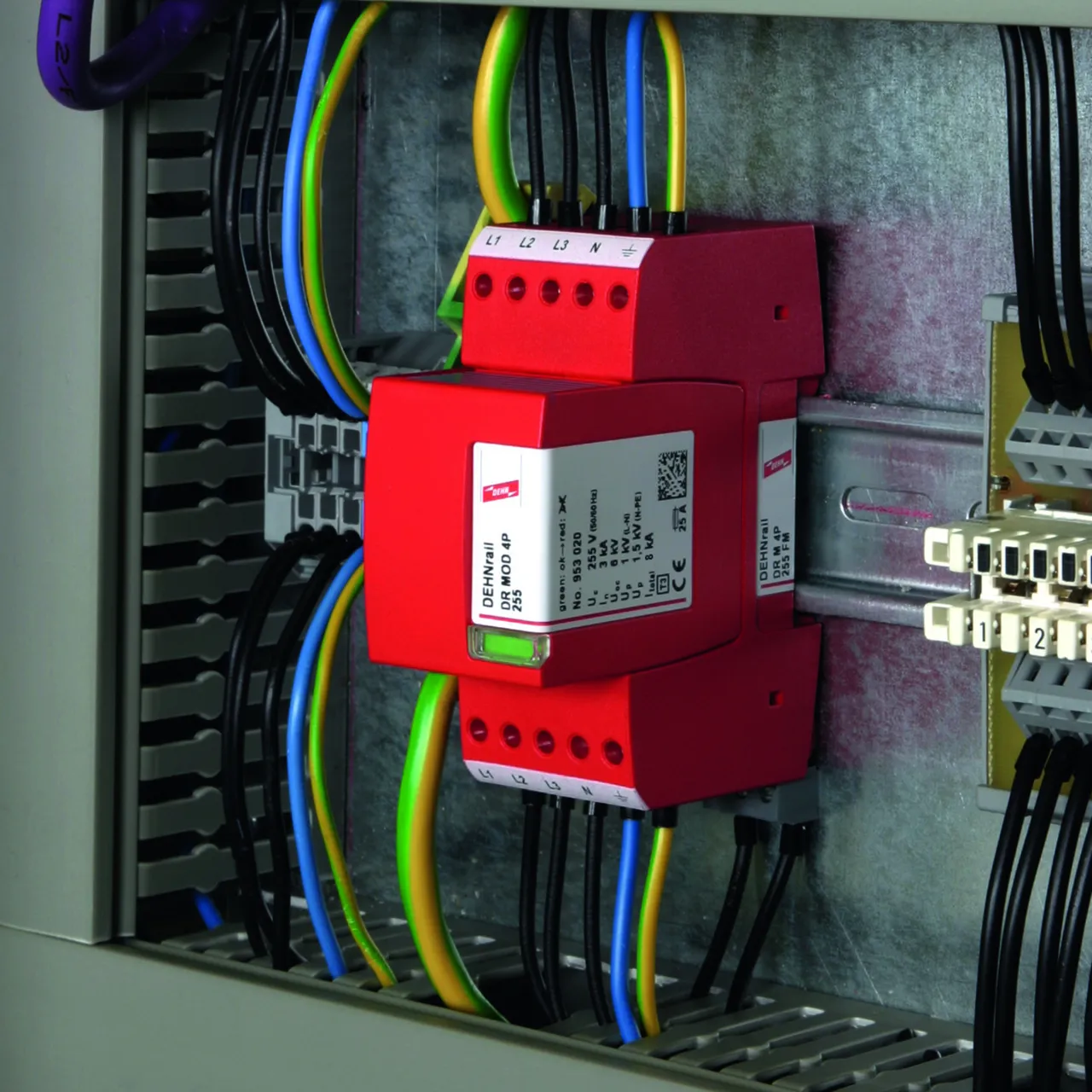

多极 DEHNrail modular

四极电涌保护器，由底座和插入式保护模块组成
强大的氧化锌压敏电阻/间隙组合，高放电能力
与Red/Line系列的其他产品能量协调
工作状态/故障指示标记在监视窗中
使用模块释放按钮，更换保护模块简易
标称负载电流为25 A
依据EN 60068-2，通过振动及冲击试验

详情

DEHNrail M 4P ... (FM)

四极电涌保护器，由底座和插入式保护模块组成，FM版本带遥信端子。

2 产品

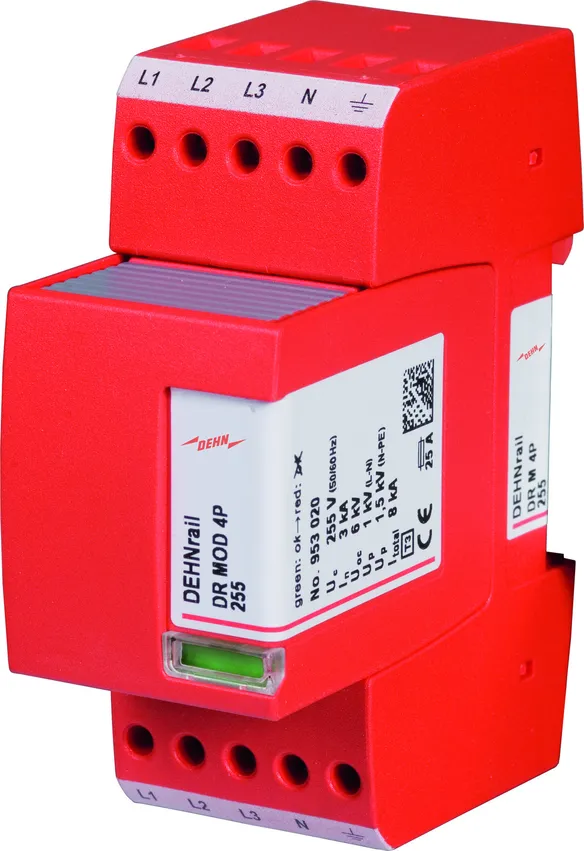

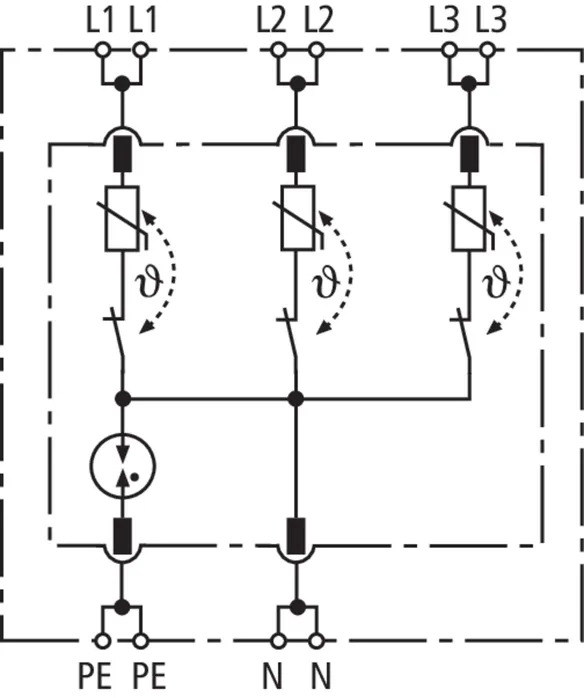

货号 953400 DR M 4P 255

全球贸易项目代码 4013364115767, 海关HS编码: 853630, 总重: 168.20 g, 包装单位: 1.00 件

前代产品


附加信息

CAD文件

DEHNrail M 4P 255 电涌保护器
四极模块可插拔电涌保护器，2模宽度
保护终端设备
故障指示
依据EN 61643-11，3级SPD
最大持续工作电压：255/400 V 交流
总放电电流：8 kA
电压保护水平 L/N：≤ 1 kV
最大后备熔丝：25 A gG 或 B 25 A
依据IEC 62305-4可与其它红线产品能量协调使用

制造商： DEHN
型号: DR M 4P 255
货号: 953400
其他类似产品

认证

技术参数

SPD依据 EN 61643-11/...IEC 61643-11	3级 / III级
交流最大持续工作电压 (U_C )	255 / 440 V (50 / 60 Hz)
标称放电电流 (8/20 μs) (I_n )	3 kA
总放电电流 (8/20 μs) [L1+L2+L3+N-PE] (I_total )	8 kA
电压保护水平 [L-N] / [L/N-PE] (U_p )	≤ 1000 / ≤ 1500 V
最大后备熔丝	25 A gG 或 B 25 A
认证	KEMA, VDE

SPD依据 EN 61643-11/...IEC 61643-11	3级 / III级
标称交流电压 (U_N )	230 / 400 V (50 / 60 Hz)
交流最大持续工作电压 (U_C )	255 / 440 V (50 / 60 Hz)
标称负载电流 (I_L )	25 A
标称放电电流 (8/20 μs) (I_n )	3 kA
总放电电流 (8/20 μs) [L1+L2+L3+N-PE] (I_total )	8 kA
复合波 (U_OC )	6 kV
复合波 [L1+L2+L3+N-PE] (U_{OC total} )	16 kV
电压保护水平 [L-N] / [L/N-PE] (U_p )	≤ 1000 / ≤ 1500 V
响应时间 [L-N] (t_A )	≤ 25 ns
响应时间 [L/N-PE] (t_A )	≤ 100 ns
最大后备熔丝	25 A gG 或 B 25 A
后备熔丝 25 A gG时，短路耐受能力 (I_SCCR )	6 kA_rms
TOV特性 [L-N] (U_T)	335 V / 5 sec 耐受
TOV特性 [L-N] (U_T)	440 V / 120 min 安全失效
TOV特性 [L/N-PE] (U_T)	335 V / 120 min 耐受
TOV特性 [L/N-PE] (U_T)	440 V / 5 sec 耐受
TOV特性 [N-PE] (U_T)	1200 V / 200 ms 安全失效
工作温度范围 (T_U )	-40 °C ... +80 °C
工作状态/故障指示	绿 / 红
端口数	1
最小安装导线截面积	0.5 mm² 单股线/软线
最大安装导线截面积	4 mm²单股线/2.5 mm² 软线
安装方式	35 mm DIN 轨，依据 EN 60715
外壳材质	红色热塑性材料， UL 94 V-0
安装地点	室内
防护等级	IP 20

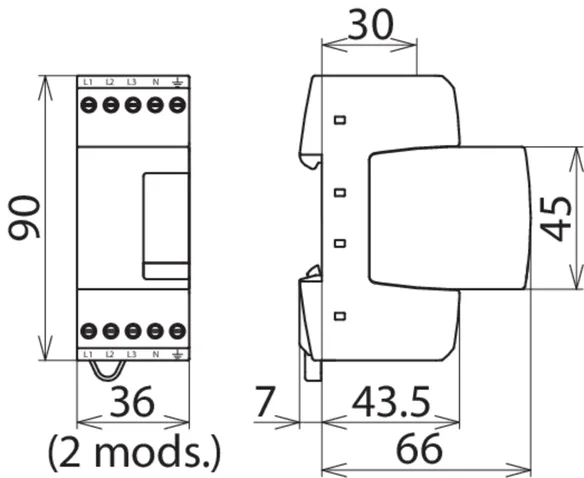

尺寸	2模数, DIN 43880
认证	KEMA, VDE

.产品已加入收藏夹。

进入收藏夹

商品953400加入购物车。

进入网上商店

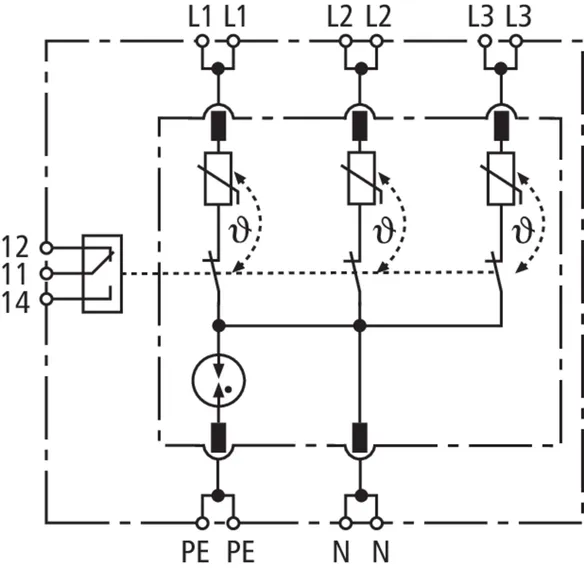

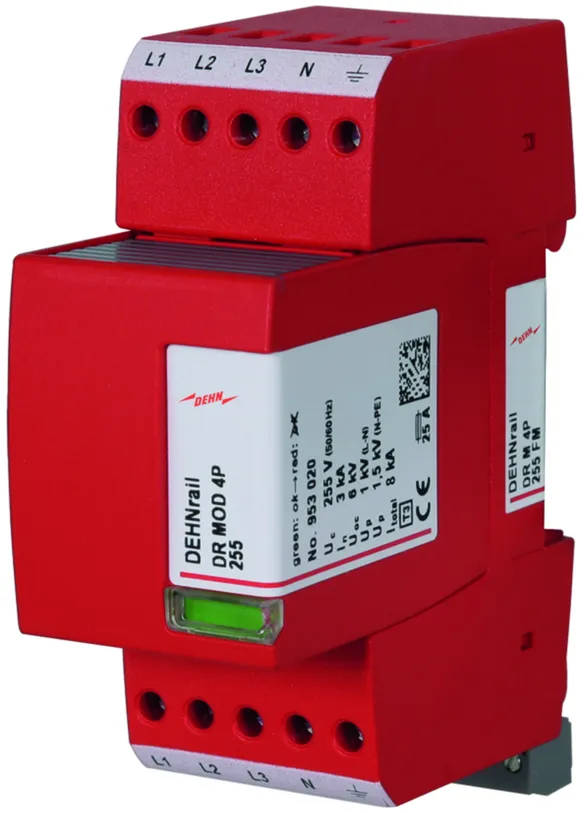

货号 953405 DR M 4P 255 FM

全球贸易项目代码 4013364115774, 海关HS编码: 853630, 总重: 171.90 g, 包装单位: 1.00 件

前代产品


附加信息

CAD文件

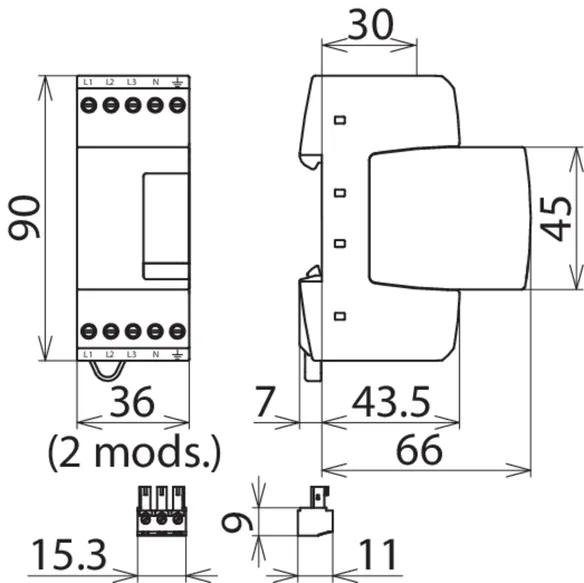

DEHNrail M 4P 255 FM 电涌保护器
四极模块可插拔电涌保护器，2模宽度
保护终端设备
故障指示
带遥信端子
依据EN 61643-11，3级SPD
最大持续工作电压：255/400 V 交流
总放电电流：8 kA
电压保护水平 L/N：≤ 1 kV
最大后备熔丝：25 A gG 或 B 25 A
依据IEC 62305-4可与其它红线产品能量协调使用

制造商： DEHN
型号: DR M 4P 255 FM
货号: 953405
其他类似产品

认证

技术参数

SPD依据 EN 61643-11/...IEC 61643-11	3级 / III级
交流最大持续工作电压 (U_C )	255 / 440 V (50 / 60 Hz)
标称放电电流 (8/20 μs) (I_n )	3 kA
总放电电流 (8/20 μs) [L1+L2+L3+N-PE] (I_total )	8 kA
电压保护水平 [L-N] / [L/N-PE] (U_p )	≤ 1000 / ≤ 1500 V
最大后备熔丝	25 A gG 或 B 25 A
认证	KEMA, VDE
遥信触点类型	浮动切换触点

SPD依据 EN 61643-11/...IEC 61643-11	3级 / III级
标称交流电压 (U_N )	230 / 400 V (50 / 60 Hz)
交流最大持续工作电压 (U_C )	255 / 440 V (50 / 60 Hz)
标称负载电流 (I_L )	25 A
标称放电电流 (8/20 μs) (I_n )	3 kA
总放电电流 (8/20 μs) [L1+L2+L3+N-PE] (I_total )	8 kA
复合波 (U_OC )	6 kV
复合波 [L1+L2+L3+N-PE] (U_{OC total} )	16 kV
电压保护水平 [L-N] / [L/N-PE] (U_p )	≤ 1000 / ≤ 1500 V
响应时间 [L-N] (t_A )	≤ 25 ns
响应时间 [L/N-PE] (t_A )	≤ 100 ns
最大后备熔丝	25 A gG 或 B 25 A
后备熔丝 25 A gG时，短路耐受能力 (I_SCCR )	6 kA_rms
TOV特性 [L-N] (U_T)	335 V / 5 sec 耐受
TOV特性 [L-N] (U_T)	440 V / 120 min 安全失效
TOV特性 [L/N-PE] (U_T)	335 V / 120 min 耐受
TOV特性 [L/N-PE] (U_T)	440 V / 5 sec 耐受
TOV特性 [N-PE] (U_T)	1200 V / 200 ms 安全失效
工作温度范围 (T_U )	-40 °C ... +80 °C
工作状态/故障指示	绿 / 红
端口数	1
最小安装导线截面积	0.5 mm²单股线/软线
最大安装导线截面积	4 mm² 单股线/2.5 mm² 软线
安装方式	35 mm DIN 轨，依据 EN 60715
外壳材质	红色热塑性材料，UL 94 V-0
安装地点	室内
防护等级	IP 20
尺寸	2模数，DIN 43880
认证	KEMA, VDE
遥信触点类型	浮动切换触点
交流负载能力	250 V / 0.5 A
直流负载能力	250 V / 0.1 A; 125 V / 0.2 A; 75 V / 0.5 A
遥信终端的横截面积	最大1.5 mm²单股线/软线

.产品已加入收藏夹。

进入收藏夹

商品953405加入购物车。

进入网上商店

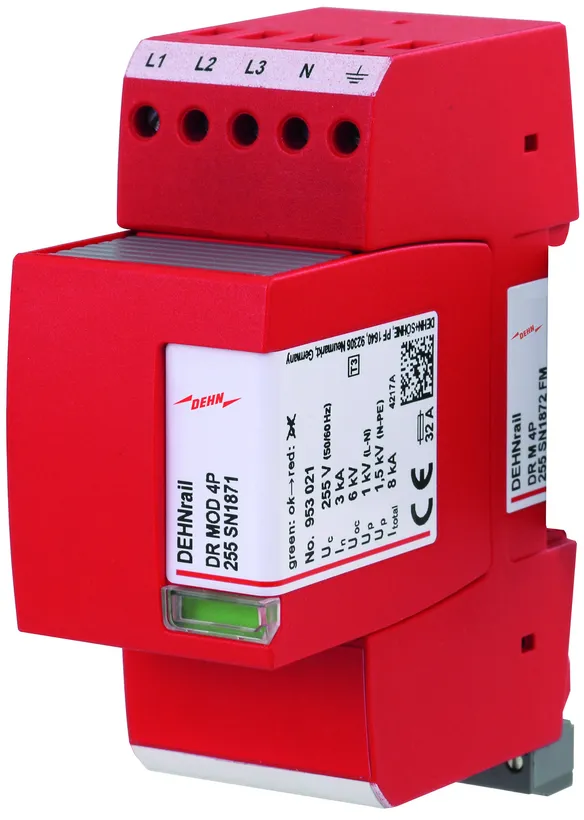

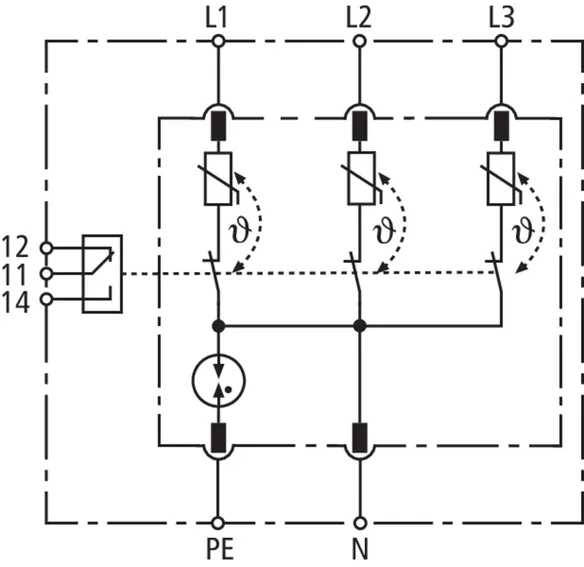

DEHNrail M 4P SN1872 FM

两极电涌保护器，由底座和插入式保护模块组成，带遥信端子。用于负载电流可达32A的系统。

1 产品

货号 953406 DR M 4P 255 SN1872 FM

全球贸易项目代码 4013364353060, 海关HS编码: 853630, 总重: 171.90 g, 包装单位: 1.00 件


附加信息

CAD文件

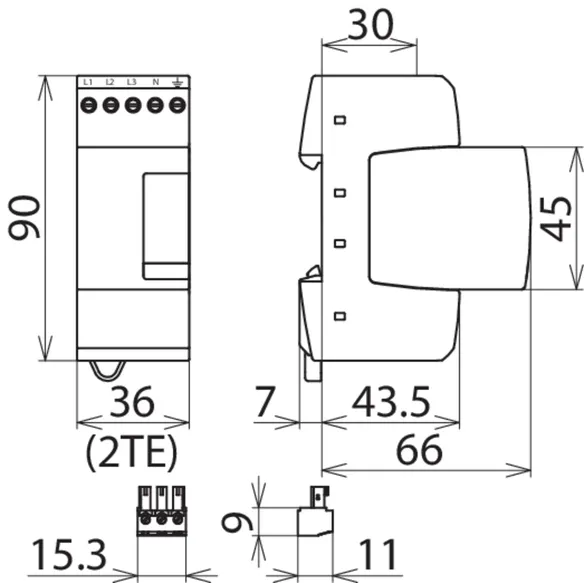

DEHNrail M 4P 255 SN1872 FM 电涌保护器
四极模块可插拔电涌保护器，2模宽度
保护终端设备
故障指示
依据EN 61643-11，3级SPD
最大持续工作电压：255/400 V 交流
总放电电流：8 kA
电压保护水平 L/N：≤ 1 kV
最大后备熔丝：32 A gG 或 B 32 A
依据IEC 62305-4可与其它红线产品能量协调使用

制造商： DEHN
型号: DR M 4P 255 SN1872 FM
货号: 953406
其他类似产品

认证

技术参数

SPD依据 EN 61643-11/...IEC 61643-11	3级 / III级
交流最大持续工作电压 (U_C )	255 / 440 V (50 / 60 Hz)
标称放电电流 (8/20 μs) (I_n )	3 kA
总放电电流 (8/20 μs) [L1+L2+L3+N-PE] (I_total )	8 kA
电压保护水平 [L-N] / [L/N-PE] (U_p )	≤ 1000 / ≤ 1500 V
最大后备熔丝	32 A gG 或 B 32 A
遥信触点类型	浮动切换触点

SPD依据 EN 61643-11/...IEC 61643-11	3级 / III级
标称交流电压 (U_N )	230 / 400 V (50 / 60 Hz)
交流最大持续工作电压 (U_C )	255 / 440 V (50 / 60 Hz)
标称放电电流 (8/20 μs) (I_n )	3 kA
总放电电流 (8/20 μs) [L1+L2+L3+N-PE] (I_total )	8 kA
复合波 (U_OC )	6 kV
复合波 [L1+L2+L3+N-PE] (U_{OC total} )	16 kV
电压保护水平 [L-N] / [L/N-PE] (U_p )	≤ 1000 / ≤ 1500 V
响应时间 [L-N] (t_A )	≤ 25 ns
响应时间 [L/N-PE] (t_A )	≤ 100 ns
最大后备熔丝	32 A gG 或 B 32 A
后备熔丝 25 A gG时，短路耐受能力 (I_SCCR )	6 kA_rms
TOV特性 [L-N] (U_T)	385 V / 5 sec 耐受
TOV特性 [L-N] (U_T)	440 V / 120 min 安全失效
TOV特性 [L/N-PE] (U_T)	335 V / 120 min 耐受
TOV特性 [L/N-PE] (U_T)	440 V / 5 sec 耐受
TOV特性 [N-PE] (U_T)	1200 V / 200 ms 安全失效
工作温度范围 (T_U )	-40 °C ... +80 °C
工作状态/故障指示	绿 / 红
端口数	1
最小安装导线截面积	0.5 mm² 单股线/软线
最大安装导线截面积	4 mm² 单股线/2.5 mm² 软线
安装方式	35 mm DIN 轨，依据 EN 60715
外壳材质	红色热塑性材料，UL 94 V-0
安装地点	室内
防护等级	IP 20
尺寸	2 模数，DIN 43880
遥信触点类型	浮动切换触点
交流负载能力	250 V / 0.5 A
直流负载能力	250 V / 0.1 A; 125 V / 0.2 A; 75 V / 0.5 A
遥信终端的横截面积	最大 1.5 mm² 单股线/软线

.产品已加入收藏夹。

进入收藏夹

商品953406加入购物车。

进入网上商店
