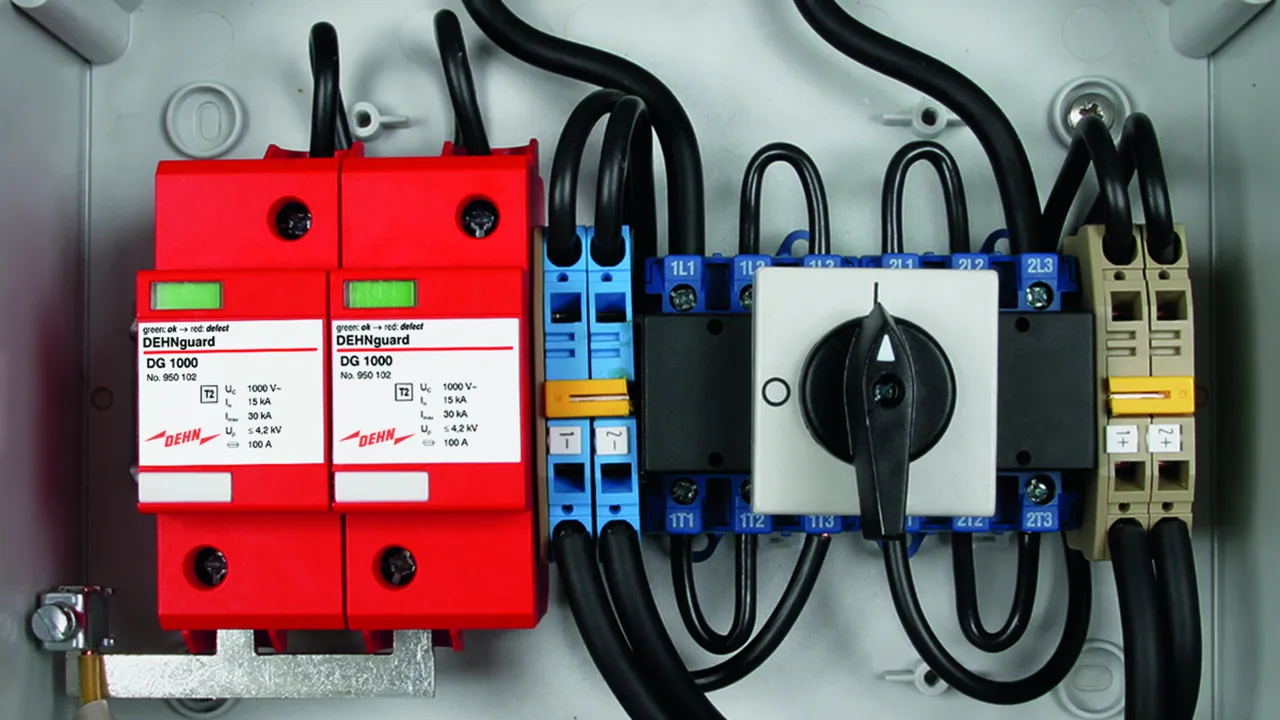

DEHNguard 1000

采用功能强大的氧化锌压敏电阻，高放电能力
快速响应
“动态热脱扣”装置，具有高可靠性
故障指示以绿-红标记出现在监控视窗中
用于较高电压系统的特殊设计

DEHNguard 1000 (FM)

单极紧凑型电涌保护器，FM版本带遥信端子。

2 产品

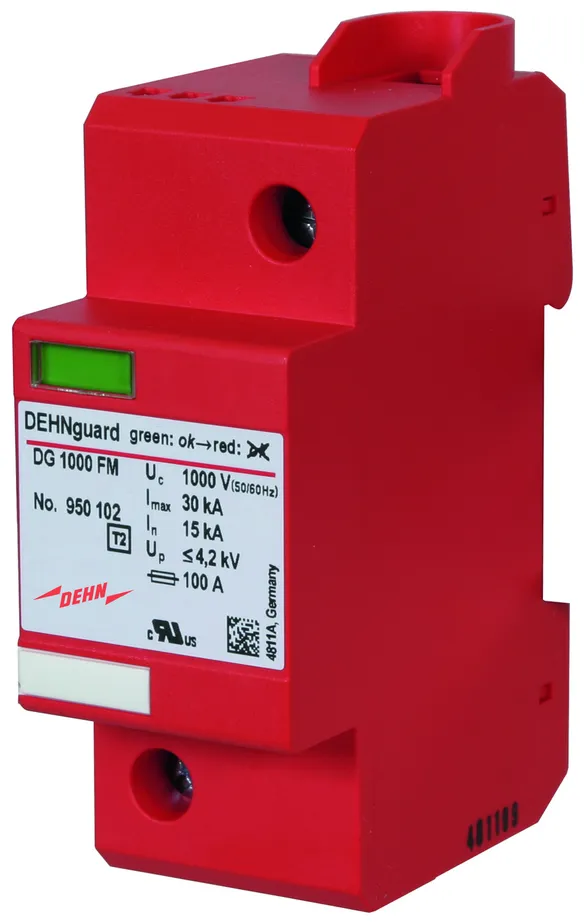

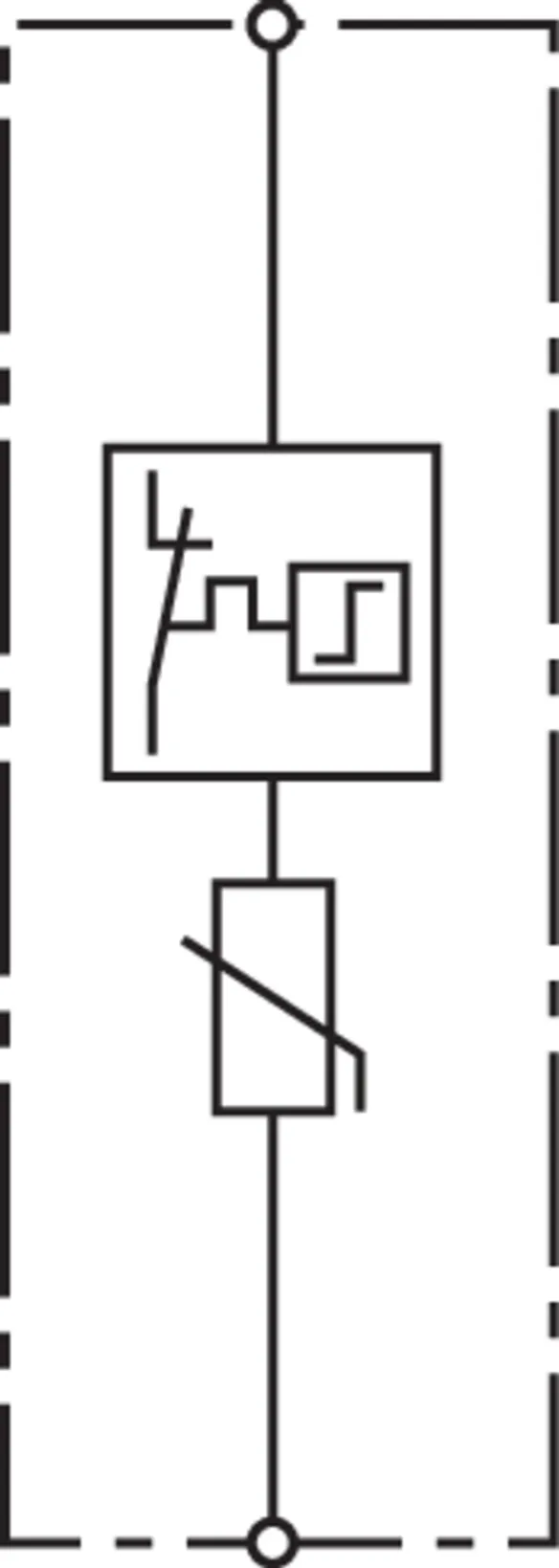

货号 950102 DG 1000

全球贸易项目代码 4013364105621, 海关HS编码: 853630, 总重: 205.30 g, 包装单位: 1.00 件

前代产品


附加信息

CAD文件

DEHNguard 1000 电涌保护器
单极紧凑型电涌保护器，2模宽度
故障指示
依据EN 61643-11，2级SPD
最大持续工作电压：1000 V 交流/直流
电压保护水平：≤ 4.2 kV
标称放电电流：15 kA
最大放电电流：30 kA
短路耐受能力：25 kArms
依据IEC 62305-4可与其它红线产品能量协调使用

制造商： DEHN
型号: DG 1000
货号: 950102
其他类似产品

认证

技术参数

SPD依据 EN 61643-11 / ... IEC 61643-11	2级 / II级
交流最大持续工作电压 (U_C )	1000 V (50 / 60 Hz)
最大放电电流 (8/20 μs) (I_max )	30 kA
电压保护水平 (U_p )	≤ 4.2 kV
最大后备熔丝（最大过电流保护）	100 A aM
U≤690 V 交流时，最大后备熔丝	125 A gG
认证	UL

SPD依据 EN 61643-11 / ... IEC 61643-11	2级 / II级
与终端的能量协调性 (≤10m)	2级+3级
标称交流电压 (U_N )	830 V (50 / 60 Hz)
交流最大持续工作电压 (U_C )	1000 V (50 / 60 Hz)
直流最大持续工作电压 (U_C )	1000 V
标称放电电流 (8/20 μs) (I_n )	15 kA
最大放电电流 (8/20 μs) (I_max )	30 kA
电压保护水平 (U_p )	≤ 4.2 kV
5 kA时电压保护水平 (U_P )	≤ 3.5 kV
响应时间 (t_A )	≤ 25 ns
最大后备熔丝（最大过电流保护）	100 A aM
U≤690 V 交流时，最大后备熔丝	125 A gG
最大后备熔丝时短路耐受能力 (I_SCCR )	25 kA_rms
TOV 特性 (U_T)	1205 V / 5 sec 耐受
TOV 特性 (U_T)	1580 V / 120 min 安全失效
工作温度范围 (T_U )	-40 °C ... +80 °C
工作状态/故障指示	绿 / 红
端口数	1
接线截面积 (最小)	1.5 mm² 单股线/软线
接线截面积 (最长)	35 mm² 多股线/25 mm²软线
安装方式	35 mm DIN 轨，依据 EN 60715
外壳材质	红色热塑性材料， UL 94 V-0
安装地点	室内
防护等级	IP 20
尺寸	2 模数，DIN 43880
认证	UL

.产品已加入收藏夹。

进入收藏夹

商品950102加入购物车。

进入网上商店

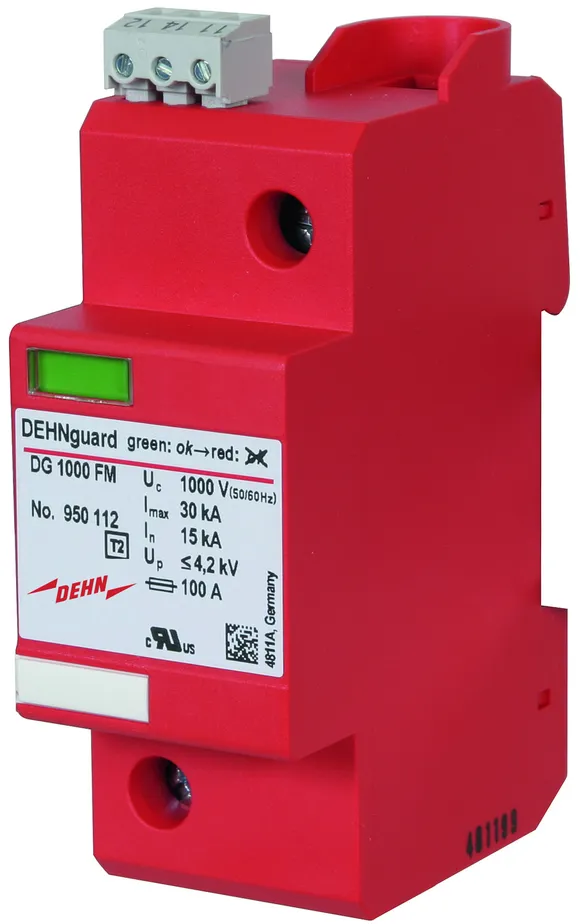

货号 950112 DG 1000 FM

全球贸易项目代码 4013364105638, 海关HS编码: 853630, 总重: 217.00 g, 包装单位: 1.00 件

前代产品


附加信息

CAD文件

DEHNguard 1000 FM 电涌保护器
单极紧凑型电涌保护器，2模宽度
故障指示
带遥信端子
依据EN 61643-11，2级SPD
最大持续工作电压：1000 V 交流/直流
电压保护水平：≤ 4.2 kV
标称放电电流：15 kA
最大放电电流：30 kA
短路耐受能力：25 kArms
依据IEC 62305-4可与其它红线产品能量协调使用

制造商： DEHN
型号: DG 1000 FM
货号: 950112
其他类似产品

认证

技术参数

SPD依据 EN 61643-11 / ... IEC 61643-11	2级 / II级
交流最大持续工作电压 (U_C )	1000 V (50 / 60 Hz)
最大放电电流 (8/20 μs) (I_max )	30 kA
电压保护水平 (U_p )	≤ 4.2 kV
最大后备熔丝（最大过电流保护）	100 A aM
U≤690 V 交流时，最大后备熔丝	125 A gG
认证	UL
遥信触点类型	浮动切换触点

SPD依据 EN 61643-11 / ... IEC 61643-11	2级 / II级
与终端的能量协调性 (≤10m)	2级+3级
标称交流电压 (U_N )	830 V (50 / 60 Hz)
交流最大持续工作电压 (U_C )	1000 V (50 / 60 Hz)
直流最大持续工作电压 (U_C )	1000 V
标称放电电流 (8/20 μs) (I_n )	15 kA
最大放电电流 (8/20 μs) (I_max )	30 kA
电压保护水平 (U_p )	≤ 4.2 kV
5 kA时电压保护水平 (U_P )	≤ 3.5 kV
响应时间 (t_A )	≤ 25 ns
最大后备熔丝（最大过电流保护）	100 A aM
U≤690 V 交流时，最大后备熔丝	125 A gG
最大后备熔丝时短路耐受能力 (I_SCCR )	25 kA_rms
TOV 特性 (U_T)	1205 V / 5 sec 耐受
TOV 特性 (U_T)	1580 V / 120 min 安全失效
工作温度范围 (T_U )	-40 °C ... +80 °C
工作状态/故障指示	绿 / 红
端口数	1
接线截面积 (最小)	1.5 mm² 单股线/软线
接线截面积 (最长)	35 mm² 多股线/25 mm²软线
安装方式	35 mm DIN 轨，依据 EN 60715
外壳材质	红色热塑性材料， UL 94 V-0
安装地点	室内
防护等级	IP 20
尺寸	2 模数，DIN 43880
认证	UL
遥信触点类型	浮动切换触点
交流负载能力	250 V / 0.5 A
直流负载能力	250 V / 0.1 A; 125 V / 0.2 A; 75 V / 0.5 A
遥信终端的横截面积	最大1.5 mm²单股线/软线
