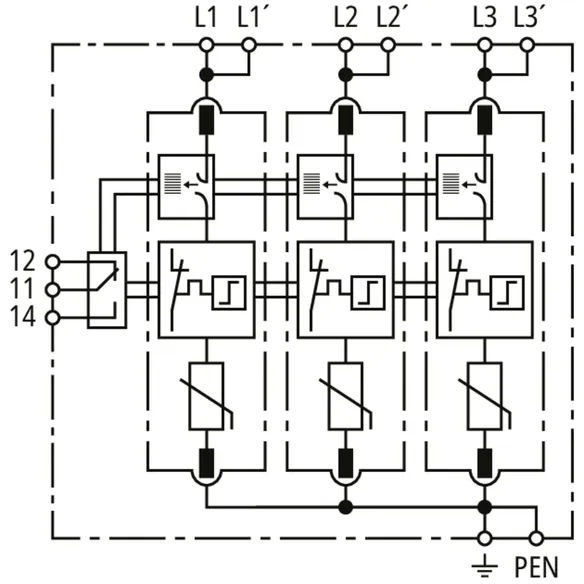

货号 942330 DG MP TNC ACI 275 FM

全球贸易项目代码 4013364495319, 海关HS编码: 853630, 总重: 348.11 g, 包装单位: 1.00 件


附加信息

CAD文件

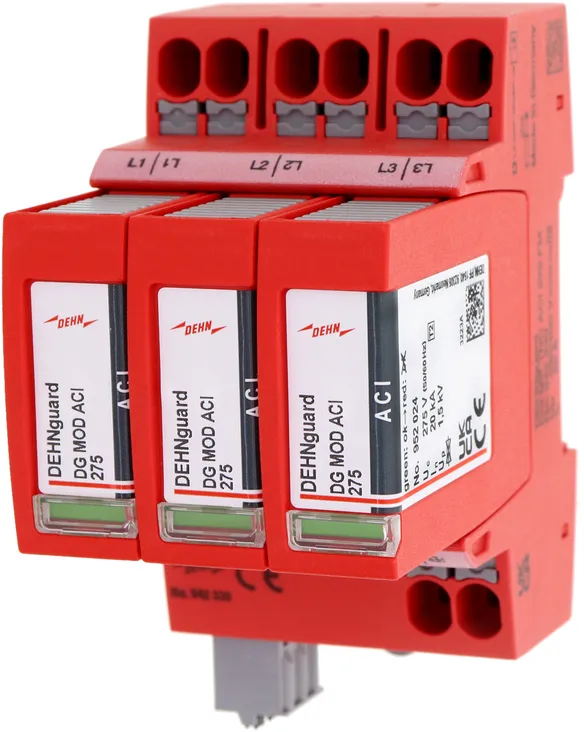

电涌保护器 DEHNguard MP TNC ACI 275 FM
3极、模块化、可插拔式
电涌保护器，采用
集成 ACI 开关/火花间隙
和双推入式连接端子，适用于
并联和串联接线
用于 TN-S 系统，宽度为 3 个分区单元
带遥信端子
符合 EN 61643-11 的 2 型电涌保护器
故障指示
最大持续工作电压：275 V ac
电压保护水平：<= 1.5 kV
标称放电电流：20 kA
短路耐受能力：25 kArms
根据 DIN EN 62305-4 进行能源协调。
Red/Line 产品系列电涌保护器

制造商： DEHN
型号: DG MP TNC ACI 275 FM
货号: 942330
其他类似产品

认证

技术参数

SPD依据 EN 61643-11 / ... IEC 61643-11	2级 / II级
交流最大持续工作电压 (U_C )	275 V (50 / 60 Hz)
标称放电电流 (8/20 μs) (I_n )	20 kA
电压保护水平 (U_P )	≤ 1.5 kV
外置后备熔丝	不需要
暂态过电压 (TOV) (U_T) - 特性	335 V / 5 s – 耐受
暂态过电压 (TOV) (U_T) - 特性	440 V / 120 min – 耐受
泄漏电流	无泄漏电流
认证	KEMA, VDE

SPD依据 EN 61643-11 / ... IEC 61643-11	2级 / II级
与终端的能量协调性 (≤10m)	2级+3级
标称交流电压 (U_N )	230 / 400 V (50 / 60 Hz)
交流最大持续工作电压 (U_C )	275 V (50 / 60 Hz)
标称放电电流 (8/20 μs) (I_n )	20 kA
标称负载电流采用 V 型串联接线 (I_L )	40 A
电压保护水平 (U_P )	≤ 1.5 kV
5 kA时电压保护水平 (U_P )	≤ 1.5 kV
响应时间 (t_A )	≤ 100 ns
外置后备熔丝	不需要
短路耐受能力 (I_SCCR )	25 kA_rms
最大主电源侧过流保护，采用 V 型串联接线	40 A gG
最大主电源侧过流保护，采用并联接线（双连接 2 x 10 mm²）	无
暂态过电压 (TOV) (U_T) - 特性	335 V / 5 s – 耐受
暂态过电压 (TOV) (U_T) - 特性	440 V / 120 min – 耐受
泄漏电流	无泄漏电流
工作温度范围 (T_U )	-40 °C ... +80 °C
工作状态/故障指示	绿 / 红
端口数	1
接线截面积 (最小)	1.5 mm²单股线
接线截面积 (最小)	6 mm²软线
接线截面积 (最长)	10 mm²单股线/软线
接线截面积（最小），带线端套圈	1.5 mm²
接线截面积（最大），带线端套圈	6 mm²
接线截面积（最大），带线端套圈，不带凸缘	10 mm²
安装方式	35 mm DIN 轨，依据 EN 60715
外壳材质	红色热塑性材料，UL 94 V-0
安装地点	室内
防护等级	IP 20

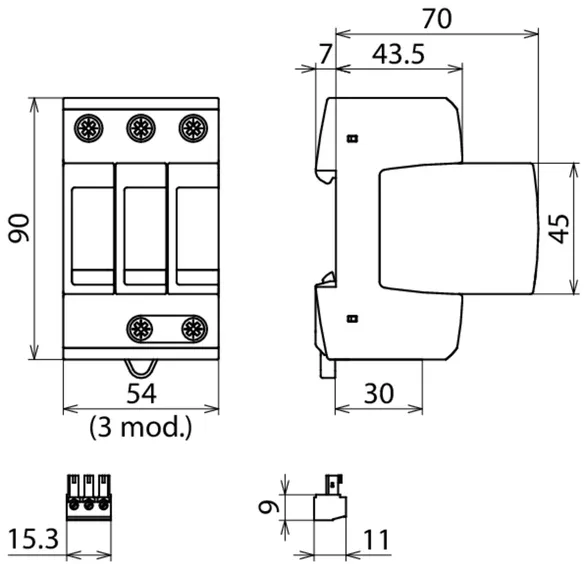

尺寸	3 模数，DIN 43880
认证	KEMA, VDE
遥信触点类型	浮动切换触点
交流负载能力	250 V / 0.5 A
直流负载能力	250 V / 0.1 A; 125 V / 0.2 A; 75 V / 0.5 A
遥信终端的横截面积	最大 1.5 mm² 单股线/软线

.产品已加入收藏夹。

进入收藏夹

商品942330加入购物车。

进入网上商店

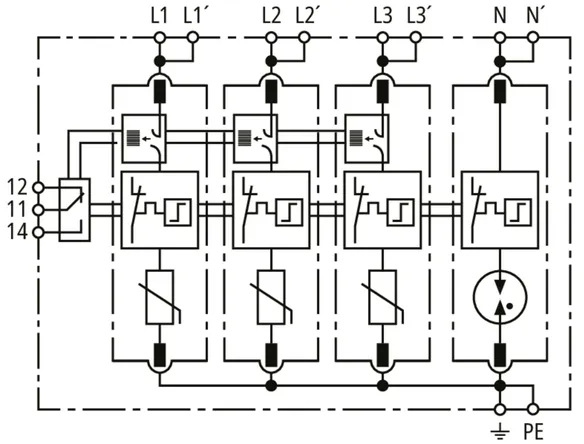

货号 942440 DG MP TNS ACI 275 FM

全球贸易项目代码 4013364477148, 海关HS编码: 853630, 总重: 377.08 g, 包装单位: 1.00 件


附加信息

CAD文件

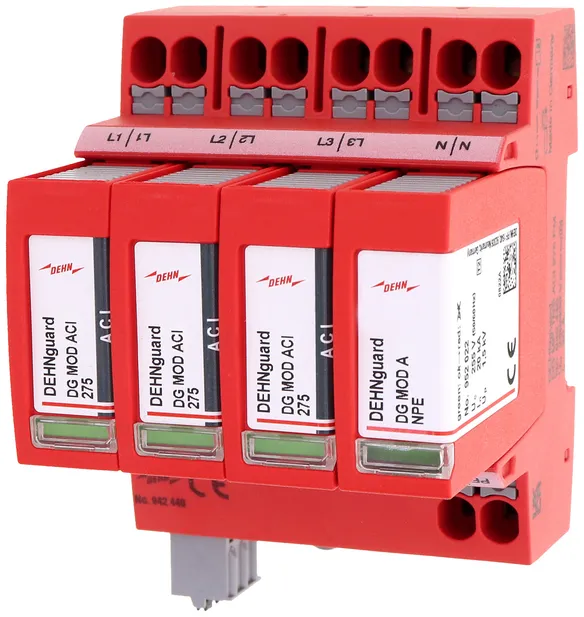

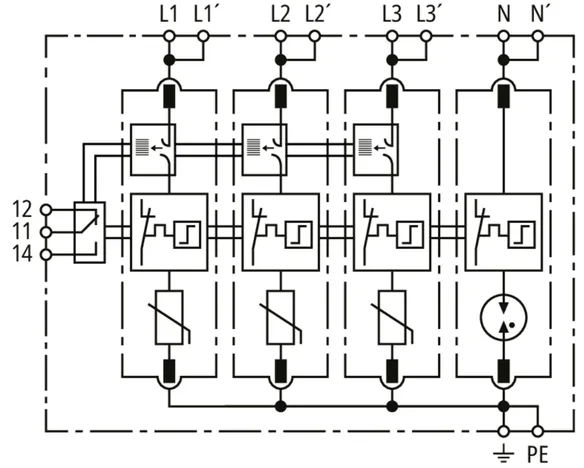

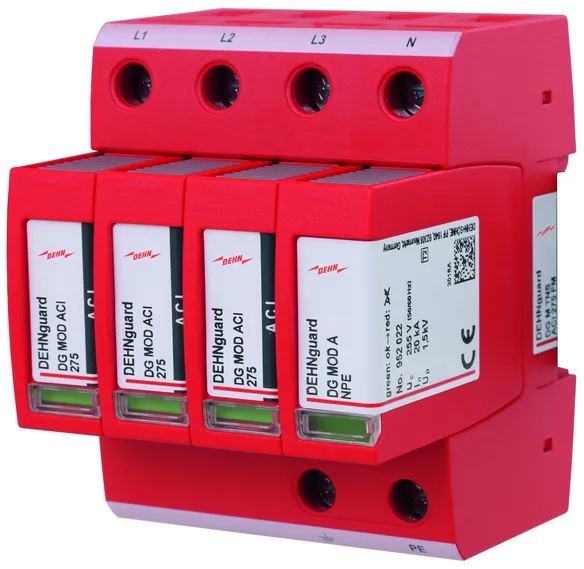

电涌保护器 DEHNguard MP TNS ACI 275 FM
4 极、模块化、可插拔式
电涌保护器，采用
集成 ACI 开关/火花间隙
和双推入式连接端子，适用于
并联和串联接线
用于 TN-S 系统，宽度为 4 个分区单元
带遥信端子
符合 EN 61643-11 的 2 型电涌保护器
故障指示
最大持续工作电压：275 V ac
电压保护水平：<= 1.5 kV
标称放电电流：20 kA
短路耐受能力：25 kArms
根据 DIN EN 62305-4 进行能源协调。
Red/Line 产品系列电涌保护器

制造商： DEHN
型号: DG MP TNS ACI 275 FM
货号: 942440
其他类似产品

认证

技术参数

SPD依据 EN 61643-11 / ... IEC 61643-11	2级 / II级
交流最大持续工作电压 [L-PE] (U_C )	275 V (50 / 60 Hz)
标称放电电流 (8/20 μs) (I_n )	20 kA
电压保护水平 [L-PE]/[N-PE] (U_P )	≤ 1.5 / ≤ 1.5 kV
外置后备熔丝	不需要
暂态过电压 (TOV) (U_T) - 特性	335 V / 5 s – 耐受
暂态过电压 (TOV) (U_T) - 特性	440 V / 120 min – 耐受
泄漏电流	无泄漏电流
认证	KEMA, VDE

SPD依据 EN 61643-11 / ... IEC 61643-11	2级 / II级
与终端的能量协调性 (≤10m)	2级+3级
标称交流电压 (U_N )	230 / 400 V (50 / 60 Hz)
交流最大持续工作电压 [L-PE] (U_C )	275 V (50 / 60 Hz)
交流最大持续工作电压 [N-PE] (U_C )	255 V (50 / 60 Hz)
标称放电电流 (8/20 μs) (I_n )	20 kA
标称负载电流采用 V 型串联接线 (I_L )	40 A
电压保护水平 [L-PE]/[N-PE] (U_P )	≤ 1.5 / ≤ 1.5 kV
5 kA 时的电压保护水平 [L-PE]/[N-PE] (U_P )	≤ 1.5 / ≤ 1.5 kV
响应时间 (t_A )	≤ 100 ns
外置后备熔丝	不需要
短路耐受能力 (I_SCCR )	25 kA_rms
最大主电源侧过流保护，采用 V 型串联接线	40 A gG
最大主电源侧过流保护，采用并联接线（双连接 2 x 10 mm²）	无
暂态过电压 (TOV) (U_T) - 特性	335 V / 5 s – 耐受
暂态过电压 (TOV) (U_T) - 特性	440 V / 120 min – 耐受
泄漏电流	无泄漏电流
工作温度范围 (T_U )	-40 °C ... +80 °C
工作状态/故障指示	绿 / 红
端口数	1
接线截面积 (最小)	1.5 mm²单股线
接线截面积 (最小)	6 mm²软线
接线截面积 (最长)	10 mm²单股线/软线
接线截面积（最小），带线端套圈	1.5 mm²
接线截面积（最大），带线端套圈	6 mm²
接线截面积（最大），带线端套圈，不带凸缘	10 mm²
安装方式	35 mm DIN 轨，依据 EN 60715
外壳材质	红色热塑性材料，UL 94 V-0
安装地点	室内
防护等级	IP 20

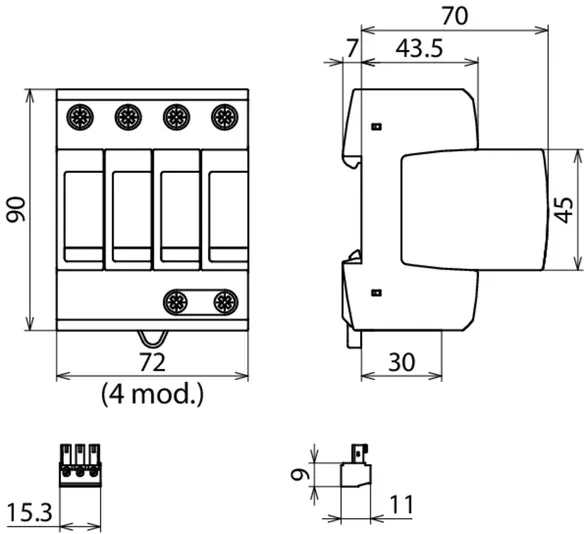

尺寸	4 模数，DIN 43880
认证	KEMA, VDE
遥信触点类型	浮动切换触点
交流负载能力	250 V / 0.5 A
直流负载能力	250 V / 0.1 A; 125 V / 0.2 A; 75 V / 0.5 A
遥信终端的横截面积	最大 1.5 mm² 单股线/软线

.产品已加入收藏夹。

进入收藏夹

商品942440加入购物车。

进入网上商店

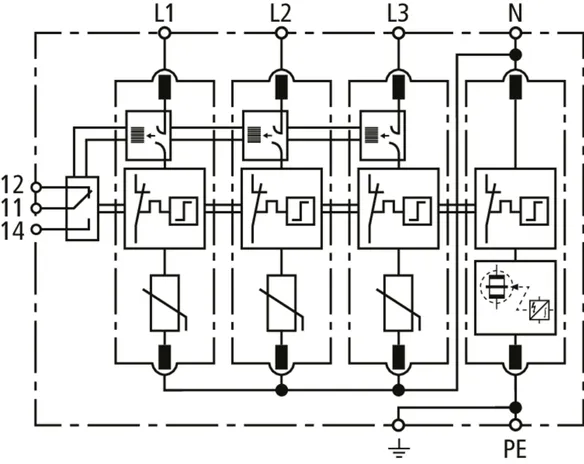

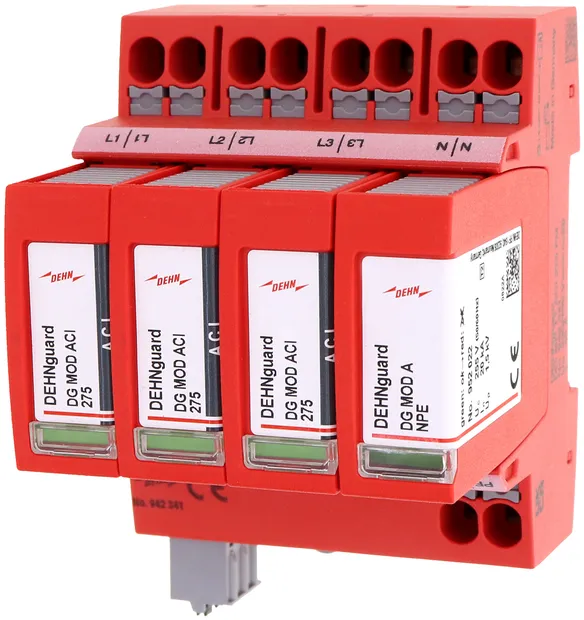

货号 942341 DG MP TT ACI 275 FM

全球贸易项目代码 4013364477186, 海关HS编码: 853630, 总重: 377.71 g, 包装单位: 1.00 件


附加信息

CAD文件

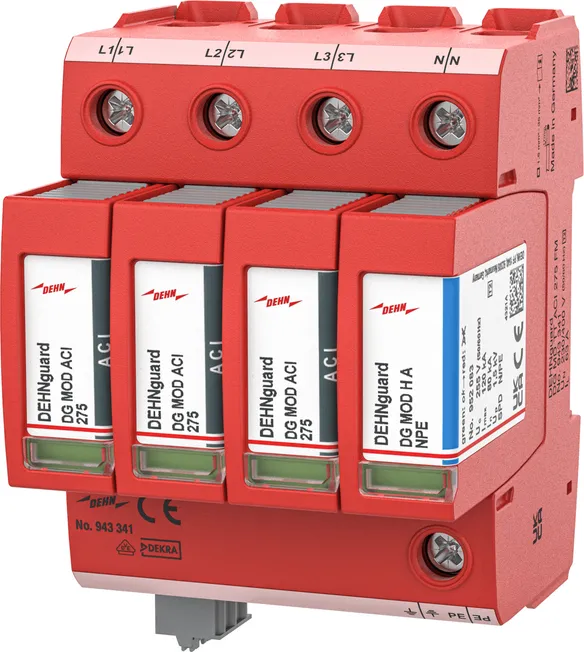

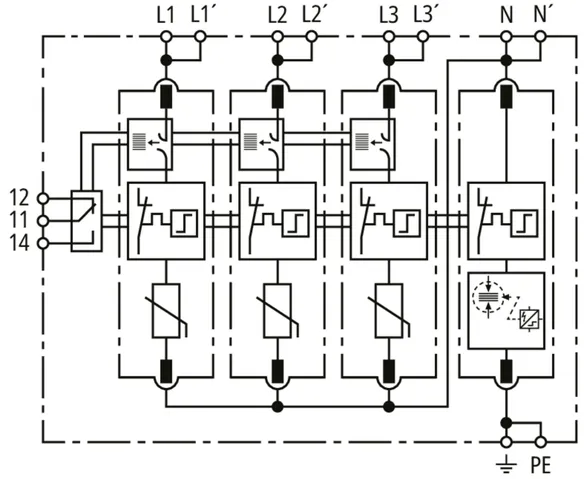

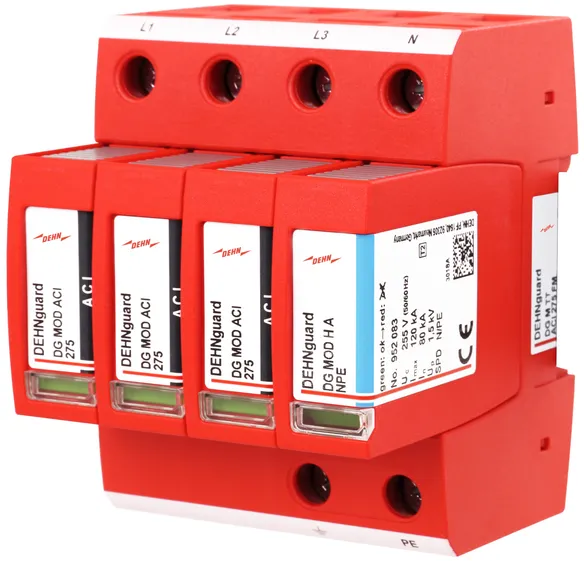

电涌保护器 DEHNguard MP TT ACI 275 FM
4 极、模块化、可插拔式
电涌保护器，采用
集成 ACI 开关/火花间隙
和双推入式连接端子，适用于
并联和串联接线

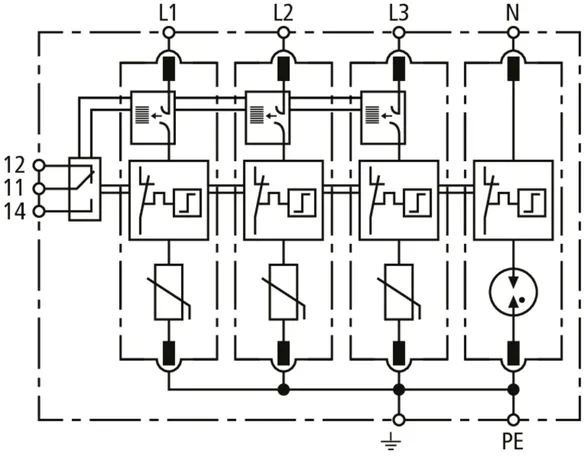

用于 TT 和 TN-S 系统，宽度为 4 个分区单元
带遥信端子
符合 EN 61643-11 的 2 型电涌保护器
故障指示
最大持续工作电压：275 V ac
电压保护水平：<= 1.5 kV
标称放电电流：20 kA
短路耐受能力：25 kArms
根据 DIN EN 62305-4 进行能源协调。
Red/Line 产品系列电涌保护器

制造商： DEHN
型号: DG MP TT ACI 275 FM
货号: 942341
其他类似产品

认证

技术参数

SPD依据 EN 61643-11 / ... IEC 61643-11	2级 / II级
交流最大持续工作电压 [L-N] (U_C )	275 V (50 / 60 Hz)
标称放电电流 (8/20 μs) [L-N] (I_n )	20 kA
电压保护水平 [L-N]/[N-PE] (U_P )	≤ 1.5 / ≤ 1.5 kV
外置后备熔丝	不需要
暂态过电压 (TOV) [L-N] (U_T) - 特性	335 V / 5 s – 耐受
暂态过电压 (TOV) [L-N] (U_T) - 特性	440 V / 120 min 耐受
暂态过电压 (TOV) [N-PE] (U_T) - 特性	1200 V / 200 ms 耐受
泄漏电流	无泄漏电流
认证	KEMA, VDE

SPD依据 EN 61643-11 / ... IEC 61643-11	2级 / II级
与终端的能量协调性 (≤10m)	2级+3级
标称交流电压 (U_N )	230 / 400 V (50 / 60 Hz)
交流最大持续工作电压 [L-N] (U_C )	275 V (50 / 60 Hz)
交流最大持续工作电压 [N-PE] (U_C )	255 V (50 / 60 Hz)
标称放电电流 (8/20 μs) [L-N] (I_n )	20 kA
标称放电电流 (8/20 μs) [N-PE] (I_n )	20 kA
标称负载电流采用 V 型串联接线 (I_L )	40 A
电压保护水平 [L-N]/[N-PE] (U_P )	≤ 1.5 / ≤ 1.5 kV
5 kA 时的电压保护水平 [L-N]/[N-PE] (U_P )	≤ 1.5 / ≤ 1.5 kV
工频续流遮断能力 [N-PE] (I_fi )	100 A_rms
响应时间 [L-N] (t_A )	≤ 100 ns
响应时间 [N-PE] (t_A )	≤ 100 ns
外置后备熔丝	不需要
短路耐受能力 (I_SCCR )	25 kA_rms
最大主电源侧过流保护，采用 V 型串联接线	40 A gG
最大主电源侧过流保护，采用并联接线（双连接 2 x 10 mm²）	无
暂态过电压 (TOV) [L-N] (U_T) - 特性	335 V / 5 s – 耐受
暂态过电压 (TOV) [L-N] (U_T) - 特性	440 V / 120 min 耐受
暂态过电压 (TOV) [N-PE] (U_T) - 特性	1200 V / 200 ms 耐受
泄漏电流	无泄漏电流
工作温度范围 (T_U )	-40 °C ... +80 °C
工作状态/故障指示	绿 / 红
端口数	1
接线截面积 (最小)	1.5 mm²单股线
接线截面积 (最小)	6 mm²软线
接线截面积 (最长)	10 mm²单股线/软线
接线截面积（最小），带线端套圈	1.5 mm²
接线截面积（最大），带线端套圈	6 mm²
接线截面积（最大），带线端套圈，不带凸缘	10 mm²
安装方式	35 mm DIN 轨，依据 EN 60715
外壳材质	红色热塑性材料，UL 94 V-0
安装地点	室内
防护等级	IP 20
尺寸	4 模数，DIN 43880
认证	KEMA, VDE
遥信触点类型	浮动切换触点
交流负载能力	250 V / 0.5 A
直流负载能力	250 V / 0.1 A; 125 V / 0.2 A; 75 V / 0.5 A
遥信终端的横截面积	最大 1.5 mm² 单股线/软线

.产品已加入收藏夹。

进入收藏夹

商品942341加入购物车。

进入网上商店

货号 942342 DG MP TT ACI 385 FM

全球贸易项目代码 4013364484870, 海关HS编码: 853630, 总重: 439.00 g, 包装单位: 1.00 件


附加信息

CAD文件

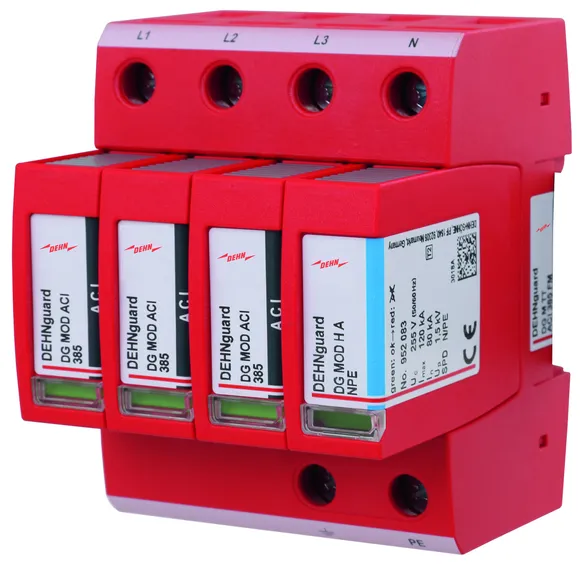

电涌保护器 DEHNguard MP TT ACI 385 FM
4 极、模块化、可插拔式
电涌保护器，采用
集成 ACI 开关/火花间隙
和双推入式连接端子，适用于
并联和串联接线
用于 TT 和 TN-S 系统，宽度为 4 个分区单元
带遥信端子
符合 EN 61643-11 的 2 型电涌保护器
故障指示
最大持续工作电压：385 V ac
电压保护水平：<= 1.5 kV
标称放电电流：20 kA
短路耐受能力：25 kArms
根据 DIN EN 62305-4 进行能源协调。
Red/Line 产品系列电涌保护器

制造商： DEHN
型号: DG MP TT ACI 385 FM
货号: 942342
其他类似产品

认证

技术参数

SPD依据 EN 61643-11 / ... IEC 61643-11	2级 / II级
交流最大持续工作电压 [L-N] (U_C )	385 V (50 / 60 Hz)
标称放电电流 (8/20 μs) (I_n )	20 kA
最大放电电流 (8/20 µs) [L-N] (I_max )	40 kA
电压保护水平 [L-N]/[N-PE] (U_P )	≤ 1.5 / ≤ 1.5 kV
外置后备熔丝	不需要
暂态过电压 (TOV) [L-N] (U_T) - 特性	335 V / 5 s – 耐受
暂态过电压 (TOV) [L-N] (U_T) - 特性	440 V / 120 min 耐受
暂态过电压 (TOV) [N-PE] (U_T) - 特性	1200 V / 200 ms 耐受
泄漏电流	无泄漏电流
认证	KEMA, VDE

SPD依据 EN 61643-11 / ... IEC 61643-11	2级 / II级
与终端的能量协调性 (≤10m)	2级+3级
标称交流电压 (U_N )	230 / 400 V (50 / 60 Hz)
交流最大持续工作电压 [L-N] (U_C )	385 V (50 / 60 Hz)
交流最大持续工作电压 [N-PE] (U_C )	255 V (50 / 60 Hz)
标称放电电流 (8/20 μs) (I_n )	20 kA
最大放电电流 (8/20 µs) [L-N] (I_max )	40 kA
标称负载电流采用 V 型串联接线 (I_L )	40 A
电压保护水平 [L-N]/[N-PE] (U_P )	≤ 1.5 / ≤ 1.5 kV
5 kA 时的电压保护水平 [L-N]/[N-PE] (U_P )	≤ 1.5 / ≤ 1.5 kV
工频续流遮断能力 [N-PE] (I_fi )	100 A_rms
响应时间 [L-N] (t_A )	≤ 100 ns
响应时间 [N-PE] (t_A )	≤ 100 ns
外置后备熔丝	不需要
短路耐受能力 (I_SCCR )	25 kA_rms
最大主电源侧过流保护，采用 V 型串联接线	40 A gG
最大主电源侧过流保护，采用并联接线（双连接 2 x 10 mm²）	无
暂态过电压 (TOV) [L-N] (U_T) - 特性	335 V / 5 s – 耐受
暂态过电压 (TOV) [L-N] (U_T) - 特性	440 V / 120 min 耐受
暂态过电压 (TOV) [N-PE] (U_T) - 特性	1200 V / 200 ms 耐受
泄漏电流	无泄漏电流
工作温度范围 (T_U )	-40 °C ... +80 °C
工作状态/故障指示	绿 / 红
端口数	1
接线截面积 (最小)	1.5 mm²单股线
接线截面积 (最小)	6 mm²软线
接线截面积 (最长)	10 mm²单股线/软线
接线截面积（最小），带线端套圈	1.5 mm²
接线截面积（最大），带线端套圈	6 mm²
接线截面积（最大），带线端套圈，不带凸缘	10 mm²
安装方式	35 mm DIN 轨，依据 EN 60715
外壳材质	红色热塑性材料，UL 94 V-0
安装地点	室内
防护等级	IP 20
尺寸	4 模数，DIN 43880
认证	KEMA, VDE
遥信触点类型	浮动切换触点
交流负载能力	250 V / 0.5 A
直流负载能力	250 V / 0.1 A; 125 V / 0.2 A; 75 V / 0.5 A
遥信终端的横截面积	最大 1.5 mm² 单股线/软线

.产品已加入收藏夹。

进入收藏夹

商品942342加入购物车。

进入网上商店

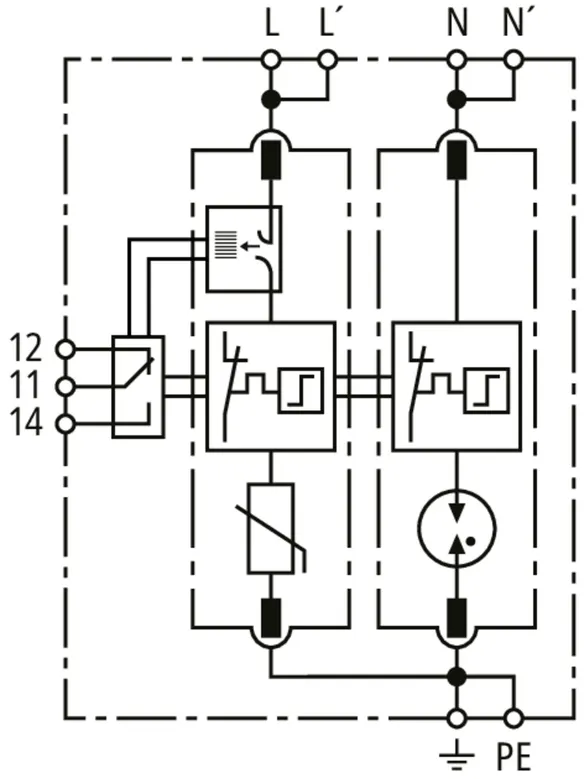

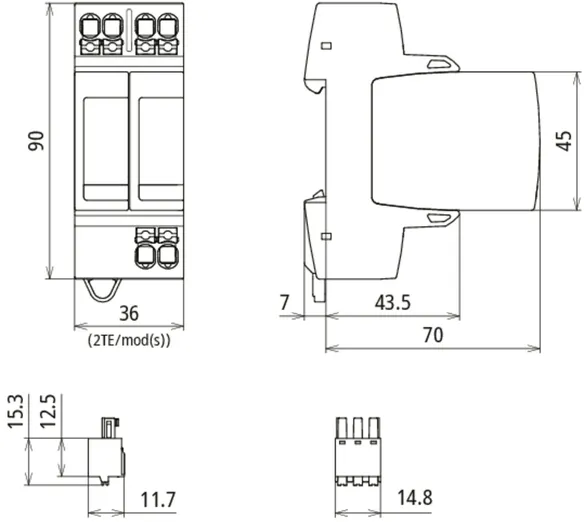

货号 942220 DG MP TN ACI 275 FM

全球贸易项目代码 4013364495425, 海关HS编码: 853630, 总重: 234.63 g, 包装单位: 1.00 件


附加信息

CAD文件

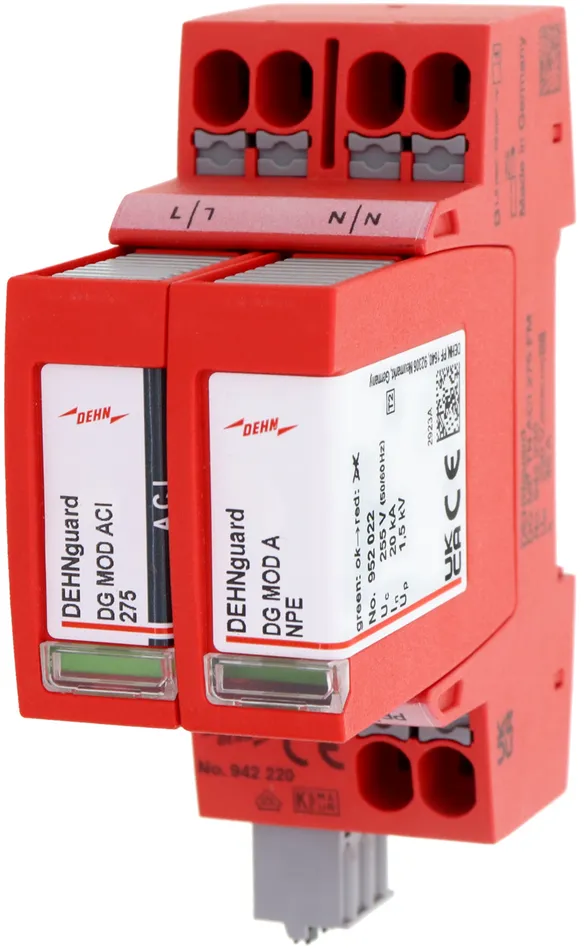

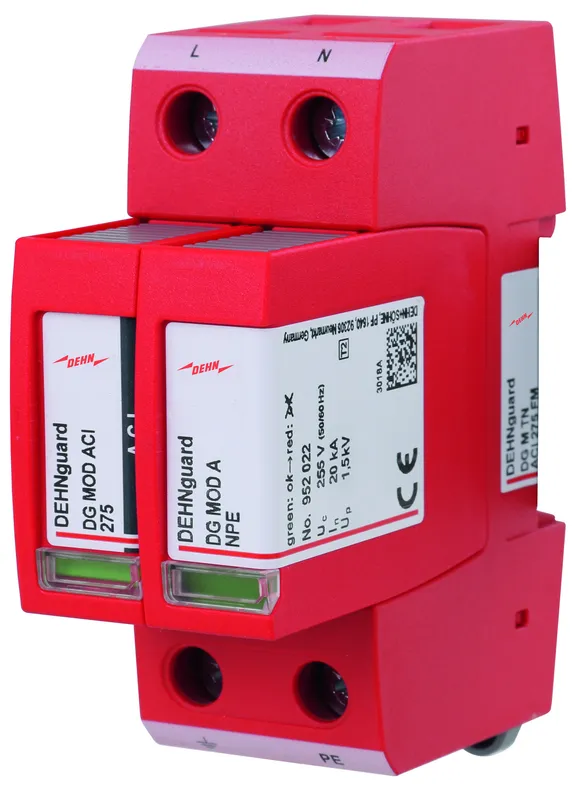

电涌保护器 DEHNguard MP TN ACI 275 FM
2极、模块化、可插拔式
电涌保护器，采用
集成 ACI 开关/火花间隙
和双推入式连接端子，适用于
并联和串联接线
用于 TN 系统，宽度为 2 个分区单元
带遥信端子
符合 EN 61643-11 的 2 型电涌保护器
故障指示
最大持续工作电压：275 V ac
电压保护水平：<= 1.5 kV
标称放电电流：20 kA
短路耐受能力：25 kArms
根据 DIN EN 62305-4 进行能源协调。
Red/Line 产品系列电涌保护器

制造商： DEHN
型号: DG MP TN ACI 275 FM
货号: 942220
其他类似产品

认证

技术参数

SPD依据 EN 61643-11 / ... IEC 61643-11	2级 / II级
交流最大持续工作电压 [L-PE] (U_C )	275 V (50 / 60 Hz)
标称放电电流 (8/20 μs) (I_n )	20 kA
电压保护水平 [L-PE]/[N-PE] (U_P )	≤ 1.5 / ≤ 1.5 kV
外置后备熔丝	不需要
暂态过电压 (TOV) (U_T) - 特性	335 V / 5 s – 耐受
暂态过电压 (TOV) (U_T) - 特性	440 V / 120 min – 耐受
泄漏电流	无泄漏电流
认证	KEMA, VDE

SPD依据 EN 61643-11 / ... IEC 61643-11	2级 / II级
与终端的能量协调性 (≤10m)	2级+3级
标称交流电压 (U_N )	230 V (50 / 60 Hz)
交流最大持续工作电压 [L-PE] (U_C )	275 V (50 / 60 Hz)
交流最大持续工作电压 [N-PE] (U_C )	255 V (50 / 60 Hz)
标称放电电流 (8/20 μs) (I_n )	20 kA
标称负载电流采用 V 型串联接线 (I_L )	40 A
电压保护水平 [L-PE]/[N-PE] (U_P )	≤ 1.5 / ≤ 1.5 kV
5 kA 时的电压保护水平 [L-PE]/[N-PE] (U_P )	≤ 1.5 / ≤ 1.5 kV
响应时间 (t_A )	≤ 100 ns
外置后备熔丝	不需要
短路耐受能力 (I_SCCR )	25 kA_rms
最大主电源侧过流保护，采用 V 型串联接线	40 A gG
最大主电源侧过流保护，采用并联接线（双连接 2 x 10 mm²）	无
暂态过电压 (TOV) (U_T) - 特性	335 V / 5 s – 耐受
暂态过电压 (TOV) (U_T) - 特性	440 V / 120 min – 耐受
泄漏电流	无泄漏电流
工作温度范围 (T_U )	-40 °C ... +80 °C
工作状态/故障指示	绿 / 红
端口数	1
接线截面积 (最小)	1.5 mm²单股线
接线截面积 (最小)	6 mm²软线
接线截面积 (最长)	10 mm²单股线/软线
接线截面积（最小），带线端套圈	1.5 mm²
接线截面积（最大），带线端套圈	6 mm²
接线截面积（最大），带线端套圈，不带凸缘	10 mm²
安装方式	35 mm DIN 轨，依据 EN 60715
外壳材质	红色热塑性材料，UL 94 V-0
安装地点	室内
防护等级	IP 20

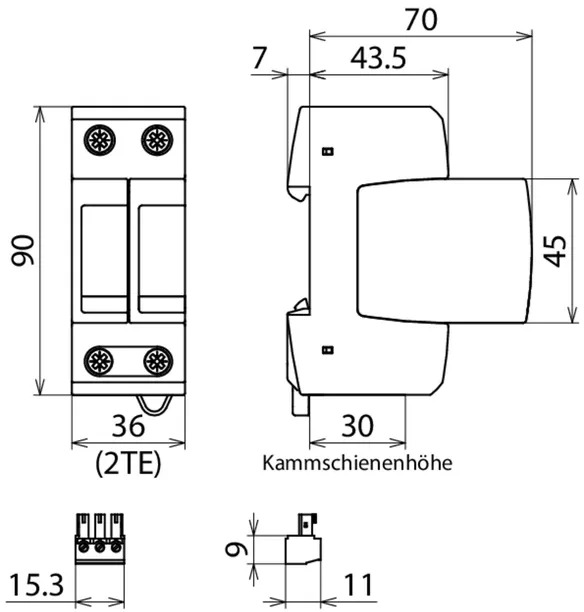

尺寸	2 模数，DIN 43880
认证	KEMA, VDE
遥信触点类型	浮动切换触点
交流负载能力	250 V / 0.5 A
直流负载能力	250 V / 0.1 A; 125 V / 0.2 A; 75 V / 0.5 A
遥信终端的横截面积	最大 1.5 mm² 单股线/软线

.产品已加入收藏夹。

进入收藏夹

商品942220加入购物车。

进入网上商店

货号 942121 DG MP TT 2P ACI 275 FM

全球贸易项目代码 4013364495364, 海关HS编码: 853630, 总重: 250.04 g, 包装单位: 1.00 件


附加信息

CAD文件

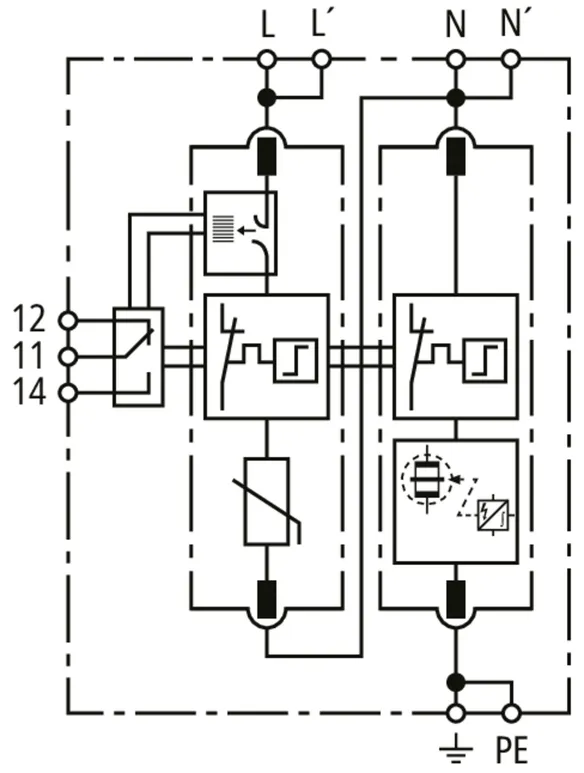

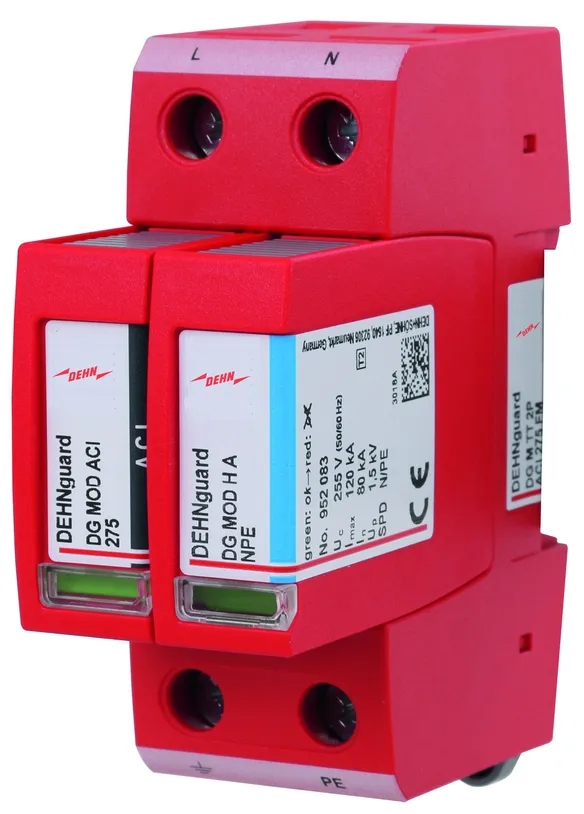

电涌保护器 DEHNguard MP TT 2P ACI 275 FM
2极、模块化、可插拔式
电涌保护器，采用
集成 ACI 开关/火花间隙
和双推入式连接端子，适用于
并联和串联接线
用于 TT 和 TN 系统，宽度为 2 个分区单元
带遥信端子
符合 EN 61643-11 的 2 型电涌保护器
故障指示
最大持续工作电压：275 V ac
电压保护水平：<= 1.5 kV
标称放电电流：20 kA
短路耐受能力：25 kArms
根据 DIN EN 62305-4 进行能源协调。
Red/Line 产品系列电涌保护器

制造商： DEHN
型号: DG MP TT 2P ACI 275 FM
货号: 942121
其他类似产品

认证

技术参数

SPD依据 EN 61643-11 / ... IEC 61643-11	2级 / II级
交流最大持续工作电压 [L-N] (U_C )	275 V (50 / 60 Hz)
标称放电电流 (8/20 μs) [L-N] (I_n )	20 kA
电压保护水平 [L-N]/[N-PE] (U_P )	≤ 1.5 / ≤ 1.5 kV
外置后备熔丝	不需要
暂态过电压 (TOV) [L-N] (U_T) - 特性	335 V / 5 s – 耐受
暂态过电压 (TOV) [L-N] (U_T) - 特性	440 V / 120 min – 耐受
暂态过电压 (TOV) [N-PE] (U_T) - 特性	1200 V / 200 ms 耐受
泄漏电流	无泄漏电流
认证	KEMA, VDE

SPD依据 EN 61643-11 / ... IEC 61643-11	2级 / II级
与终端的能量协调性 (≤10m)	2级+3级
标称交流电压 (U_N )	230 V (50 / 60 Hz)
交流最大持续工作电压 [L-N] (U_C )	275 V (50 / 60 Hz)
交流最大持续工作电压 [N-PE] (U_C )	255 V (50 / 60 Hz)
标称放电电流 (8/20 μs) [L-N] (I_n )	20 kA
标称放电电流 (8/20 μs) [N-PE] (I_n )	20 kA
标称负载电流采用 V 型串联接线 (I_L )	40 A
电压保护水平 [L-N]/[N-PE] (U_P )	≤ 1.5 / ≤ 1.5 kV
5 kA 时的电压保护水平 [L-N]/[N-PE] (U_P )	≤ 1.5 / ≤ 1.5 kV
工频续流遮断能力 [N-PE] (I_fi )	100 A_rms
响应时间 [L-N] (t_A )	≤ 100 ns
响应时间 [N-PE] (t_A )	≤ 100 ns
外置后备熔丝	不需要
短路耐受能力 (I_SCCR )	25 kA_rms
最大主电源侧过流保护，采用 V 型串联接线	40 A gG
最大主电源侧过流保护，采用并联接线（双连接 2 x 10 mm²）	无
暂态过电压 (TOV) [L-N] (U_T) - 特性	335 V / 5 s – 耐受
暂态过电压 (TOV) [L-N] (U_T) - 特性	440 V / 120 min – 耐受
暂态过电压 (TOV) [N-PE] (U_T) - 特性	1200 V / 200 ms 耐受
泄漏电流	无泄漏电流
工作温度范围 (T_U )	-40 °C ... +80 °C
工作状态/故障指示	绿 / 红
端口数	1
接线截面积 (最小)	1.5 mm²单股线
接线截面积 (最小)	6 mm²软线
接线截面积 (最长)	10 mm²单股线/软线
接线截面积（最小），带线端套圈	1.5 mm²
接线截面积（最大），带线端套圈	6 mm²
接线截面积（最大），带线端套圈，不带凸缘	10 mm²
安装方式	35 mm DIN 轨，依据 EN 60715
外壳材质	红色热塑性材料，UL 94 V-0
安装地点	室内
防护等级	IP 20
尺寸	2 模数，DIN 43880
认证	KEMA, VDE
遥信触点类型	浮动切换触点
交流负载能力	250 V / 0.5 A
直流负载能力	250 V / 0.1 A; 125 V / 0.2 A; 75 V / 0.5 A
遥信终端的横截面积	最大 1.5 mm² 单股线/软线

.产品已加入收藏夹。

进入收藏夹

商品942121加入购物车。

进入网上商店

货号 942122 DG MP TT 2P ACI 385 FM

全球贸易项目代码 4013364495371, 海关HS编码: 853630, 总重: 250.24 g, 包装单位: 1.00 件


附加信息

CAD文件

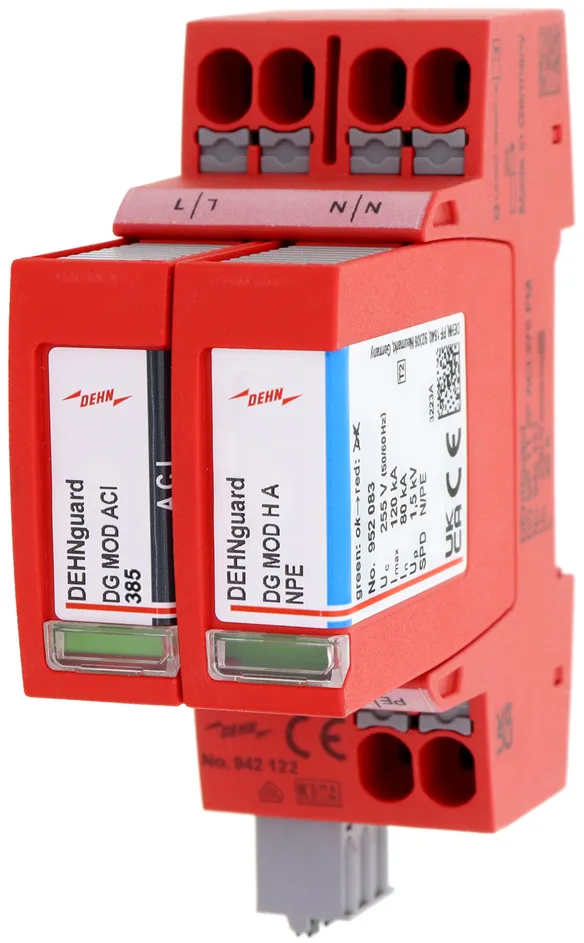

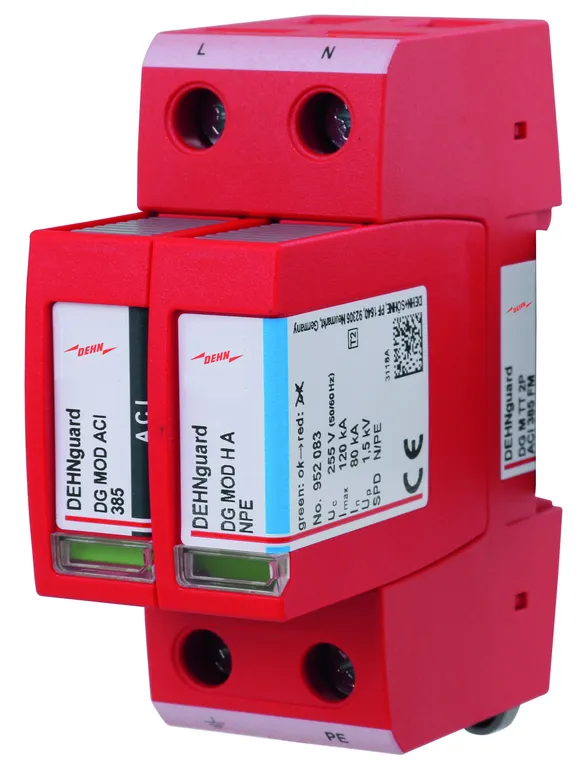

电涌保护器 DEHNguard MP TT 2P ACI 385 FM
2极、模块化、可插拔式
电涌保护器，采用
集成 ACI 开关/火花间隙
和双推入式连接端子，适用于
并联和串联接线
用于 TT 和 TN 系统，宽度为 2 个分区单元
带遥信端子
符合 EN 61643-11 的 2 型电涌保护器
故障指示
最大持续工作电压：385 V ac
电压保护水平：<= 1.5 kV
标称放电电流：20 kA
短路耐受能力：25 kArms
根据 DIN EN 62305-4 进行能源协调。
Red/Line 产品系列电涌保护器

制造商： DEHN
型号: DG MP TT 2P ACI 385 FM
货号: 942122
其他类似产品

认证

技术参数

SPD依据 EN 61643-11 / ... IEC 61643-11	2级 / II级
交流最大持续工作电压 [L-N] (U_C )	385 V (50 / 60 Hz)
标称放电电流 (8/20 μs) (I_n )	20 kA
最大放电电流 (8/20 µs) [L-N] (I_max )	40 kA
电压保护水平 [L-N]/[N-PE] (U_P )	≤ 1.5 / ≤ 1.5 kV
外置后备熔丝	不需要
暂态过电压 (TOV) [L-N] (U_T) - 特性	335 V / 5 s – 耐受
暂态过电压 (TOV) [L-N] (U_T) - 特性	440 V / 120 min – 耐受
暂态过电压 (TOV) [N-PE] (U_T) - 特性	1200 V / 200 ms 耐受
泄漏电流	无泄漏电流
认证	KEMA, VDE

SPD依据 EN 61643-11 / ... IEC 61643-11	2级 / II级
与终端的能量协调性 (≤10m)	2级+3级
标称交流电压 (U_N )	230 V (50 / 60 Hz)
交流最大持续工作电压 [L-N] (U_C )	385 V (50 / 60 Hz)
交流最大持续工作电压 [N-PE] (U_C )	255 V (50 / 60 Hz)
标称放电电流 (8/20 μs) (I_n )	20 kA
最大放电电流 (8/20 µs) [L-N] (I_max )	40 kA
标称负载电流采用 V 型串联接线 (I_L )	40 A
电压保护水平 [L-N]/[N-PE] (U_P )	≤ 1.5 / ≤ 1.5 kV
5 kA 时的电压保护水平 [L-N]/[N-PE] (U_P )	≤ 1.5 / ≤ 1.5 kV
响应时间 [L-N] (t_A )	≤ 100 ns
响应时间 [N-PE] (t_A )	≤ 100 ns
外置后备熔丝	不需要
短路耐受能力 (I_SCCR )	25 kA_rms
最大主电源侧过流保护，采用 V 型串联接线	40 A gG
最大主电源侧过流保护，采用并联接线（双连接 2 x 10 mm²）	无
暂态过电压 (TOV) [L-N] (U_T) - 特性	335 V / 5 s – 耐受
暂态过电压 (TOV) [L-N] (U_T) - 特性	440 V / 120 min – 耐受
暂态过电压 (TOV) [N-PE] (U_T) - 特性	1200 V / 200 ms 耐受
泄漏电流	无泄漏电流
工作温度范围 (T_U )	-40 °C ... +80 °C
工作状态/故障指示	绿 / 红
端口数	1
接线截面积 (最小)	1.5 mm²单股线
接线截面积 (最小)	6 mm²软线
接线截面积 (最长)	10 mm²单股线/软线
接线截面积（最小），带线端套圈	1.5 mm²
接线截面积（最大），带线端套圈	6 mm²
接线截面积（最大），带线端套圈，不带凸缘	10 mm²
安装方式	35 mm DIN 轨，依据 EN 60715
外壳材质	红色热塑性材料，UL 94 V-0
安装地点	室内
防护等级	IP 20
尺寸	2 模数，DIN 43880
认证	KEMA, VDE
遥信触点类型	浮动切换触点
交流负载能力	250 V / 0.5 A
直流负载能力	250 V / 0.1 A; 125 V / 0.2 A; 75 V / 0.5 A
遥信终端的横截面积	最大 1.5 mm² 单股线/软线

.产品已加入收藏夹。

进入收藏夹

商品942122加入购物车。

进入网上商店

货号 952330 DG M TNC ACI 275 FM

全球贸易项目代码 4013364376649, 海关HS编码: 853630, 总重: 360.00 g, 包装单位: 1.00 件

前代产品


附加信息

CAD文件

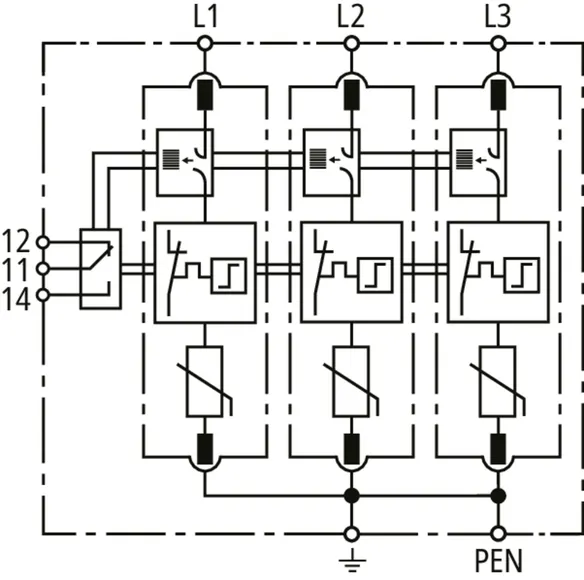

DEHNguard M TNC ACI 275 FM ACI技术电涌保护器
模块可插拔电涌保护器
ACI技术，内置开关/间隙组成
用于230/400 V TNC系统，3模宽度
带遥信端子
依据EN 61643-11，2级SPD
交流最大持续工作电压：275 V
电压保护水平：≤ 1.5 kV
标称放电电流：20 kA
无需外置后备熔丝
依据IEC 62305-4可与其它红线产品能量协调使用
故障指示

制造商： DEHN
型号: DG M TNC ACI 275 FM
货号: 952330
其他类似产品

认证

技术参数

SPD依据 EN 61643-11 / ... IEC 61643-11	2级 / II级
交流最大持续工作电压 (U_C )	275 V (50 / 60 Hz)
标称放电电流 (8/20 μs) (I_n )	20 kA
电压保护水平 (U_P )	≤ 1.5 kV
外置后备熔丝	不需要
暂态过电压 (TOV) (U_T) - 特性	440 V / 120 min 耐受
泄漏电流	无泄漏电流
认证	KEMA

SPD依据 EN 61643-11 / ... IEC 61643-11	2级 / II级
与终端的能量协调性 (≤10m)	2级+3级
标称交流电压 (U_N )	230 / 400 V (50 / 60 Hz)
交流最大持续工作电压 (U_C )	275 V (50 / 60 Hz)
标称放电电流 (8/20 μs) (I_n )	20 kA
电压保护水平 (U_P )	≤ 1.5 kV
5 kA时电压保护水平 (U_P )	≤ 1.5 kV
响应时间 (t_A )	≤ 100 ns
外置后备熔丝	不需要
短路耐受能力 (I_SCCR )	25 kA_rms
暂态过电压 (TOV) (U_T) - 特性	440 V / 120 min 耐受
泄漏电流	无泄漏电流
工作温度范围 (T_U )	-40 °C ... +80 °C
工作状态/故障指示	绿 / 红
端口数	1
接线截面积 (最小)	1.5 mm² 单股线/软线
接线截面积 (最长)	35 mm² 多股线/25 mm² 软线
安装方式	35 mm DIN 轨，依据 EN 60715
外壳材质	红色热塑性材料，UL 94 V-0
安装地点	室内
防护等级	IP 20
尺寸	3 模数，DIN 43880
认证	KEMA
遥信触点类型	浮动切换触点
交流负载能力	250 V / 0.5 A
直流负载能力	250 V / 0.1 A; 125 V / 0.2 A; 75 V / 0.5 A
遥信终端的横截面积	最大 1.5 mm² 单股线/软线

.产品已加入收藏夹。

进入收藏夹

商品952330加入购物车。

进入网上商店

货号 952440 DG M TNS ACI 275 FM

全球贸易项目代码 4013364376625, 海关HS编码: 853630, 总重: 450.00 g, 包装单位: 1.00 件

前代产品


附加信息

CAD文件

DEHNguard M TNS ACI 275 FM ACI技术电涌保护器
模块可插拔电涌保护器
ACI技术，内置开关/间隙组成
用于230/400 V TNS系统，4模宽度
带遥信端子
依据EN 61643-11，2级SPD
交流最大持续工作电压：275 V
电压保护水平：≤ 1.5 kV
标称放电电流：20 kA
无需外置后备熔丝
依据IEC 62305-4可与其它红线产品能量协调使用
故障指示

制造商： DEHN
型号: DG M TNS ACI 275 FM
货号: 952440
其他类似产品

认证

技术参数

SPD依据 EN 61643-11 / ... IEC 61643-11	2级 / II级
交流最大持续工作电压 [L-PE] (U_C )	275 V (50 / 60 Hz)
标称放电电流 (8/20 μs) (I_n )	20 kA
电压保护水平 [L-PE]/[N-PE] (U_P )	≤ 1.5 / ≤ 1.5 kV
外置后备熔丝	不需要
暂态过电压 (TOV) (U_T) - 特性	440 V / 120 min 耐受
泄漏电流	无泄漏电流
认证	KEMA

SPD依据 EN 61643-11 / ... IEC 61643-11	2级 / II级
与终端的能量协调性 (≤10m)	2级+3级
标称交流电压 (U_N )	230 / 400 V (50 / 60 Hz)
交流最大持续工作电压 [L-PE] (U_C )	275 V (50 / 60 Hz)
交流最大持续工作电压 [N-PE] (U_C )	255 V (50 / 60 Hz)
标称放电电流 (8/20 μs) (I_n )	20 kA
电压保护水平 [L-PE]/[N-PE] (U_P )	≤ 1.5 / ≤ 1.5 kV
响应时间 (t_A )	≤ 100 ns
外置后备熔丝	不需要
短路耐受能力 (I_SCCR )	25 kA_rms
暂态过电压 (TOV) (U_T) - 特性	440 V / 120 min 耐受
泄漏电流	无泄漏电流
工作温度范围 (T_U )	-40 °C ... +80 °C
工作状态/故障指示	绿 / 红
端口数	1
接线截面积 (最小)	1.5 mm² 单股线/软线
接线截面积 (最长)	35 mm² 多股线/25 mm² 软线
安装方式	35 mm DIN 轨，依据 EN 60715
外壳材质	红色热塑性材料，UL 94 V-0
安装地点	室内
防护等级	IP 20
尺寸	4 模数，DIN 43880
认证	KEMA
遥信触点类型	浮动切换触点
交流负载能力	250 V / 0.5 A
直流负载能力	250 V / 0.1 A; 125 V / 0.2 A; 75 V / 0.5 A
遥信终端的横截面积	最大 1.5 mm² 单股线/软线

.产品已加入收藏夹。

进入收藏夹

商品952440加入购物车。

进入网上商店

货号 952341 DG M TT ACI 275 FM

全球贸易项目代码 4013364376632, 海关HS编码: 853630, 总重: 455.00 g, 包装单位: 1.00 件

前代产品


附加信息

CAD文件

DEHNguard M TT ACI 275 FM ACI技术电涌保护器
模块可插拔电涌保护器
ACI技术，内置开关/间隙组成
用于230/400 V TT和TNS系统，4模宽度
带遥信端子
依据EN 61643-11，2级SPD
交流最大持续工作电压：275 V
电压保护水平：≤ 1.5 kV
标称放电电流：20 kA
无需外置后备熔丝
依据IEC 62305-4可与其它红线产品能量协调使用
故障指示

制造商： DEHN
型号: DG M TT ACI 275 FM
货号: 952341
其他类似产品

认证

技术参数

SPD依据 EN 61643-11 / ... IEC 61643-11	2级 / II级
交流最大持续工作电压 [L-N] (U_C )	275 V (50 / 60 Hz)
标称放电电流 (8/20 μs) [L-N] (I_n )	20 kA
电压保护水平 [L-N]/[N-PE] (U_P )	≤ 1.5 / ≤ 1.5 kV
外置后备熔丝	不需要
暂态过电压 (TOV) [L-N] (U_T) - 特性	440 V / 120 min 耐受
暂态过电压 (TOV) [N-PE] (U_T) - 特性	1200 V / 200 ms 耐受
泄漏电流	无泄漏电流
认证	KEMA

SPD依据 EN 61643-11 / ... IEC 61643-11	2级 / II级
与终端的能量协调性 (≤10m)	2级+3级
标称交流电压 (U_N )	230 / 400 V (50 / 60 Hz)
交流最大持续工作电压 [L-N] (U_C )	275 V (50 / 60 Hz)
交流最大持续工作电压 [N-PE] (U_C )	255 V (50 / 60 Hz)
标称放电电流 (8/20 μs) [L-N] (I_n )	20 kA
标称放电电流 (8/20 μs) [N-PE] (I_n )	80 kA
电压保护水平 [L-N]/[N-PE] (U_P )	≤ 1.5 / ≤ 1.5 kV
5 kA 时的电压保护水平 [L-N]/[N-PE] (U_P )	≤ 1.5 / ≤ 1.5 kV
工频续流遮断能力 [N-PE] (I_fi )	100 A_rms
响应时间 [L-N] (t_A )	≤ 100 ns
响应时间 [N-PE] (t_A )	≤ 100 ns
外置后备熔丝	不需要
短路耐受能力 (I_SCCR )	25 kA_rms
暂态过电压 (TOV) [L-N] (U_T) - 特性	440 V / 120 min 耐受
暂态过电压 (TOV) [N-PE] (U_T) - 特性	1200 V / 200 ms 耐受
泄漏电流	无泄漏电流
工作温度范围 (T_U )	-40 °C ... +80 °C
工作状态/故障指示	绿 / 红
端口数	1
接线截面积 (最小)	1.5 mm² 单股线/软线
接线截面积 (最长)	35 mm² 多股线/25 mm² 软线
安装方式	35 mm DIN 轨，依据 EN 60715
外壳材质	红色热塑性材料，UL 94 V-0
安装地点	室内
防护等级	IP 20
尺寸	4 模数，DIN 43880
认证	KEMA
遥信触点类型	浮动切换触点
交流负载能力	250 V / 0.5 A
直流负载能力	250 V / 0.1 A; 125 V / 0.2 A; 75 V / 0.5 A
遥信终端的横截面积	最大 1.5 mm² 单股线/软线

.产品已加入收藏夹。

进入收藏夹

商品952341加入购物车。

进入网上商店

货号 952342 DG M TT ACI 385 FM

全球贸易项目代码 4013364387850, 海关HS编码: 853630, 总重: 520.00 g, 包装单位: 1.00 件


附加信息

CAD文件

采用 ACI 技术的 DEHNguard M TT ACI 385 FM 电涌保护器
4 极模块化可插拔电涌保护器
配备集成 ACI 开关/火花间隙
用于 230/400 V TT 和 TN-S 系统，宽度为 4 个分区单元
带遥信端子
符合 EN 61643-11 的 2 型电涌保护器
最大持续工作电压：385 V ac
电压保护水平：<= 1.5 kV
标称放电电流：20 kA
不需要外置后备熔断器
根据 DIN EN 62305-4 进行能源协调。
Red/Line 产品系列电涌保护器
为电涌保护器提供机械缺陷指示

制造商： DEHN
型号: DG M TT ACI 385 FM
货号: 952342
其他类似产品

认证

技术参数

SPD依据 EN 61643-11 / ... IEC 61643-11	2级 / II级
交流最大持续工作电压 [L-N] (U_C )	385 V (50 / 60 Hz)
标称放电电流 (8/20 μs) [L-N] (I_n )	20 kA
最大放电电流 (8/20 µs) [L-N] (I_max )	40 kA
最大放电电流 (8/20 µs) [N-PE] (I_max )	120 kA
电压保护水平 [L-N]/[N-PE] (U_P )	≤ 1.5 / ≤ 1.5 kV
外置后备熔丝	不需要
暂态过电压 (TOV) [L-N] (U_T) - 特性	440 V / 120 min 耐受
暂态过电压 (TOV) [N-PE] (U_T) - 特性	1200 V / 200 ms 耐受
泄漏电流	无泄漏电流
认证	KEMA

SPD依据 EN 61643-11 / ... IEC 61643-11	2级 / II级
与终端的能量协调性 (≤10m)	2级+3级
标称交流电压 (U_N )	230 / 400 V (50 / 60 Hz)
交流最大持续工作电压 [L-N] (U_C )	385 V (50 / 60 Hz)
交流最大持续工作电压 [N-PE] (U_C )	255 V (50 / 60 Hz)
标称放电电流 (8/20 μs) [L-N] (I_n )	20 kA
标称放电电流 (8/20 μs) [N-PE] (I_n )	80 kA
最大放电电流 (8/20 µs) [L-N] (I_max )	40 kA
最大放电电流 (8/20 µs) [N-PE] (I_max )	120 kA
电压保护水平 [L-N]/[N-PE] (U_P )	≤ 1.5 / ≤ 1.5 kV
5 kA 时的电压保护水平 [L-N]/[N-PE] (U_P )	≤ 1.5 / ≤ 1.5 kV
工频续流遮断能力 [N-PE] (I_fi )	100 A_rms
响应时间 [L-N] (t_A )	≤ 100 ns
响应时间 [N-PE] (t_A )	≤ 100 ns
外置后备熔丝	不需要
短路耐受能力 (I_SCCR )	25 kA_rms
暂态过电压 (TOV) [L-N] (U_T) - 特性	440 V / 120 min 耐受
暂态过电压 (TOV) [N-PE] (U_T) - 特性	1200 V / 200 ms 耐受
泄漏电流	无泄漏电流
工作温度范围 (T_U )	-40 °C ... +80 °C
工作状态/故障指示	绿 / 红
端口数	1
接线截面积 (最小)	1.5 mm² 单股线/软线
接线截面积 (最长)	35 mm² 多股线/25 mm² 软线
安装方式	35 mm DIN 轨，依据 EN 60715
外壳材质	红色热塑性材料，UL 94 V-0
安装地点	室内
防护等级	IP 20
尺寸	4 模数，DIN 43880
认证	KEMA
遥信触点类型	浮动切换触点
交流负载能力	250 V / 0.5 A
直流负载能力	250 V / 0.1 A; 125 V / 0.2 A; 75 V / 0.5 A
遥信终端的横截面积	最大 1.5 mm² 单股线/软线
附加技术参数：	---------------------------------
- 最大预期短路电流	50 kA_rms

.产品已加入收藏夹。

进入收藏夹

商品952342加入购物车。

进入网上商店

货号 952220 DG M TN ACI 275 FM

全球贸易项目代码 4013364376656, 海关HS编码: 853630, 总重: 245.00 g, 包装单位: 1.00 件

前代产品


附加信息

CAD文件

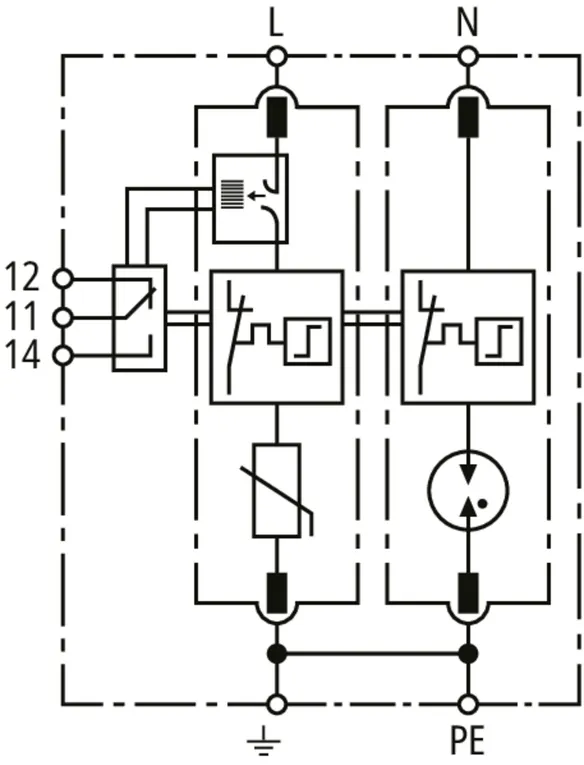

DEHNguard M TN ACI 275 FM ACI技术电涌保护器
模块可插拔电涌保护器
ACI技术，内置开关/间隙组成
用于单相230V的TN系统，2模宽度
带遥信端子
依据EN 61643-11，2级SPD
交流最大持续工作电压：275 V
电压保护水平：≤ 1.5 kV
标称放电电流：20 kA
无需外置后备熔丝
依据IEC 62305-4可与其它红线产品能量协调使用
故障指示

制造商： DEHN
型号: DG M TN ACI 275 FM
货号: 952220
其他类似产品

认证

技术参数

SPD依据 EN 61643-11 / ... IEC 61643-11	2级 / II级
交流最大持续工作电压 [L-PE] (U_C )	275 V (50 / 60 Hz)
标称放电电流 (8/20 μs) (I_n )	20 kA
电压保护水平 [L-PE]/[N-PE] (U_P )	≤ 1.5 / ≤ 1.5 kV
外置后备熔丝	不需要
暂态过电压 (TOV) (U_T) - 特性	440 V / 120 min 耐受
泄漏电流	无泄漏电流
认证	KEMA

SPD依据 EN 61643-11 / ... IEC 61643-11	2级 / II级
与终端的能量协调性 (≤10m)	2级+3级
标称交流电压 (U_N )	230 V (50 / 60 Hz)
交流最大持续工作电压 [L-PE] (U_C )	275 V (50 / 60 Hz)
交流最大持续工作电压 [N-PE] (U_C )	255 V (50 / 60 Hz)
标称放电电流 (8/20 μs) (I_n )	20 kA
电压保护水平 [L-PE]/[N-PE] (U_P )	≤ 1.5 / ≤ 1.5 kV
响应时间 (t_A )	≤ 100 ns
外置后备熔丝	不需要
短路耐受能力 (I_SCCR )	25 kA_rms
暂态过电压 (TOV) (U_T) - 特性	440 V / 120 min 耐受
泄漏电流	无泄漏电流
工作温度范围 (T_U )	-40 °C ... +80 °C
工作状态/故障指示	绿 / 红
端口数	1
接线截面积 (最小)	1.5 mm² 单股线/软线
接线截面积 (最长)	35 mm² 多股线/25 mm² 软线
安装方式	35 mm DIN 轨，依据 EN 60715
外壳材质	红色热塑性材料，UL 94 V-0
安装地点	室内
防护等级	IP 20
尺寸	2 模数，DIN 43880
认证	KEMA
遥信触点类型	浮动切换触点
交流负载能力	250 V / 0.5 A
直流负载能力	250 V / 0.1 A; 125 V / 0.2 A; 75 V / 0.5 A
遥信终端的横截面积	最大 1.5 mm² 单股线/软线

.产品已加入收藏夹。

进入收藏夹

商品952220加入购物车。

进入网上商店

货号 952121 DG M TT 2P ACI 275 FM

全球贸易项目代码 4013364376663, 海关HS编码: 853630, 总重: 255.00 g, 包装单位: 1.00 件

前代产品


附加信息

CAD文件

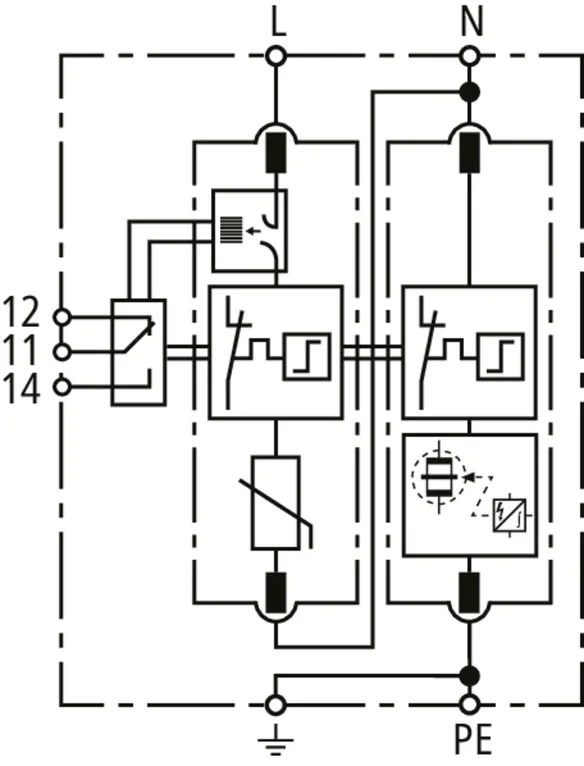

DEHNguard M TT 2P ACI 275 FM ACI技术电涌保护器
模块可插拔电涌保护器
ACI技术，内置开关/间隙组成
用于单相230V的TT和TN系统，2模宽度
带遥信端子
依据EN 61643-11，2级SPD
交流最大持续工作电压：275 V
电压保护水平：≤ 1.5 kV
标称放电电流：20 kA
无需外置后备熔丝
依据IEC 62305-4可与其它红线产品能量协调使用
故障指示

制造商： DEHN
型号: DG M TT 2P ACI 275 FM
货号: 952121
其他类似产品

认证

技术参数

SPD依据 EN 61643-11 / ... IEC 61643-11	2级 / II级
交流最大持续工作电压 [L-N] (U_C )	275 V (50 / 60 Hz)
标称放电电流 (8/20 μs) [L-N] (I_n )	20 kA
电压保护水平 [L-N]/[N-PE] (U_P )	≤ 1.5 / ≤ 1.5 kV
外置后备熔丝	不需要
暂态过电压 (TOV) [L-N] (U_T) - 特性	440 V / 120 min 耐受
暂态过电压 (TOV) [N-PE] (U_T) - 特性	1200 V / 200 ms 耐受
泄漏电流	无泄漏电流
认证	KEMA

SPD依据 EN 61643-11 / ... IEC 61643-11	2级 / II级
与终端的能量协调性 (≤10m)	2级+3级
标称交流电压 (U_N )	230 V (50 / 60 Hz)
交流最大持续工作电压 [L-N] (U_C )	275 V (50 / 60 Hz)
交流最大持续工作电压 [N-PE] (U_C )	255 V (50 / 60 Hz)
标称放电电流 (8/20 μs) [L-N] (I_n )	20 kA
标称放电电流 (8/20 μs) [N-PE] (I_n )	80 kA
电压保护水平 [L-N]/[N-PE] (U_P )	≤ 1.5 / ≤ 1.5 kV
5 kA 时的电压保护水平 [L-N]/[N-PE] (U_P )	≤ 1.5 / ≤ 1.5 kV
工频续流遮断能力 [N-PE] (I_fi )	100 A_rms
响应时间 [L-N] (t_A )	≤ 100 ns
响应时间 [N-PE] (t_A )	≤ 100 ns
外置后备熔丝	不需要
短路耐受能力 (I_SCCR )	25 kA_rms
暂态过电压 (TOV) [L-N] (U_T) - 特性	440 V / 120 min 耐受
暂态过电压 (TOV) [N-PE] (U_T) - 特性	1200 V / 200 ms 耐受
泄漏电流	无泄漏电流
工作温度范围 (T_U )	-40 °C ... +80 °C
工作状态/故障指示	绿 / 红
端口数	1
接线截面积 (最小)	1.5 mm² 单股线/软线
接线截面积 (最长)	35 mm² 多股线/25 mm² 软线
安装方式	35 mm DIN 轨，依据 EN 60715
外壳材质	红色热塑性材料，UL 94 V-0
安装地点	室内
防护等级	IP 20
尺寸	2 模数，DIN 43880
认证	KEMA
遥信触点类型	浮动切换触点
交流负载能力	250 V / 0.5 A
直流负载能力	250 V / 0.1 A; 125 V / 0.2 A; 75 V / 0.5 A
遥信终端的横截面积	最大 1.5 mm² 单股线/软线

.产品已加入收藏夹。

进入收藏夹

商品952121加入购物车。

进入网上商店

货号 952122 DG M TT 2P ACI 385 FM

全球贸易项目代码 4013364387867, 海关HS编码: 853630, 总重: 298.00 g, 包装单位: 1.00 件


附加信息

CAD文件

采用 ACI 技术的 DEHNguard M TT 2P ACI 385 FM 电涌保护器
2 极模块化可插拔电涌保护器
配备集成 ACI 开关/火花间隙
用于 TT 和 TN 系统，宽度为 2 个分区单元
带遥信端子
符合 EN 61643-11 的 2 型电涌保护器
最大持续工作电压：385 V ac
电压保护水平：<= 1.5 kV
标称放电电流：20 kA
不需要外置后备熔断器
根据 DIN EN 62305-4 进行能源协调。
Red/Line 产品系列电涌保护器
为电涌保护器提供机械缺陷指示

制造商： DEHN
型号: DG M TT 2P ACI 385 FM
货号: 952122
其他类似产品

认证

技术参数

SPD依据 EN 61643-11 / ... IEC 61643-11	2级 / II级
交流最大持续工作电压 [L-N] (U_C )	385 V (50 / 60 Hz)
标称放电电流 (8/20 μs) [L-N] (I_n )	20 kA
最大放电电流 (8/20 µs) [L-N] (I_max )	40 kA
最大放电电流 (8/20 µs) [N-PE] (I_max )	120 kA
电压保护水平 [L-N]/[N-PE] (U_P )	≤ 1.5 / ≤ 1.5 kV
外置后备熔丝	不需要
暂态过电压 (TOV) [L-N] (U_T) - 特性	440 V / 120 min 耐受
暂态过电压 (TOV) [N-PE] (U_T) - 特性	1200 V / 200 ms 耐受
泄漏电流	无泄漏电流
认证	KEMA

SPD依据 EN 61643-11 / ... IEC 61643-11	2级 / II级
与终端的能量协调性 (≤10m)	2级+3级
标称交流电压 (U_N )	230 V (50 / 60 Hz)
交流最大持续工作电压 [L-N] (U_C )	385 V (50 / 60 Hz)
交流最大持续工作电压 [N-PE] (U_C )	255 V (50 / 60 Hz)
标称放电电流 (8/20 μs) [L-N] (I_n )	20 kA
标称放电电流 (8/20 μs) [N-PE] (I_n )	80 kA
最大放电电流 (8/20 µs) [L-N] (I_max )	40 kA
最大放电电流 (8/20 µs) [N-PE] (I_max )	120 kA
电压保护水平 [L-N]/[N-PE] (U_P )	≤ 1.5 / ≤ 1.5 kV
5 kA 时的电压保护水平 [L-N]/[N-PE] (U_P )	≤ 1.5 / ≤ 1.5 kV
工频续流遮断能力 [N-PE] (I_fi )	100 A_rms
响应时间 [L-N] (t_A )	≤ 100 ns
响应时间 [N-PE] (t_A )	≤ 100 ns
外置后备熔丝	不需要
短路耐受能力 (I_SCCR )	25 kA_rms
暂态过电压 (TOV) [L-N] (U_T) - 特性	440 V / 120 min 耐受
暂态过电压 (TOV) [N-PE] (U_T) - 特性	1200 V / 200 ms 耐受
泄漏电流	无泄漏电流
工作温度范围 (T_U )	-40 °C ... +80 °C
工作状态/故障指示	绿 / 红
端口数	1
接线截面积 (最小)	1.5 mm² 单股线/软线
接线截面积 (最长)	35 mm² 多股线/25 mm² 软线
安装方式	35 mm DIN 轨，依据 EN 60715
外壳材质	红色热塑性材料，UL 94 V-0
安装地点	室内
防护等级	IP 20
尺寸	2 模数，DIN 43880
认证	KEMA
遥信触点类型	浮动切换触点
交流负载能力	250 V / 0.5 A
直流负载能力	250 V / 0.1 A; 125 V / 0.2 A; 75 V / 0.5 A
遥信终端的横截面积	最大 1.5 mm² 单股线/软线
附加技术参数：	---------------------------------
- 最大预期短路电流	50 kA_rms

.产品已加入收藏夹。

进入收藏夹

商品952122加入购物车。

进入网上商店

货号 952100 DG S ACI 275 FM

全球贸易项目代码 4013364376526, 海关HS编码: 853630, 总重: 142.10 g, 包装单位: 1.00 件

前代产品


附加信息

CAD文件

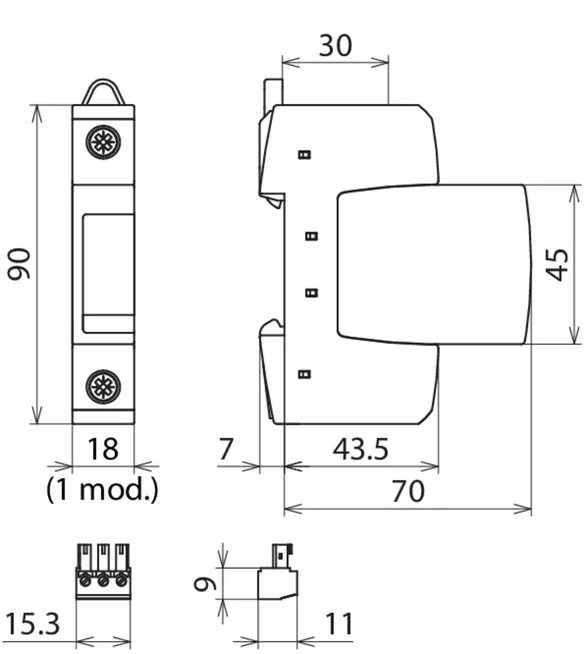

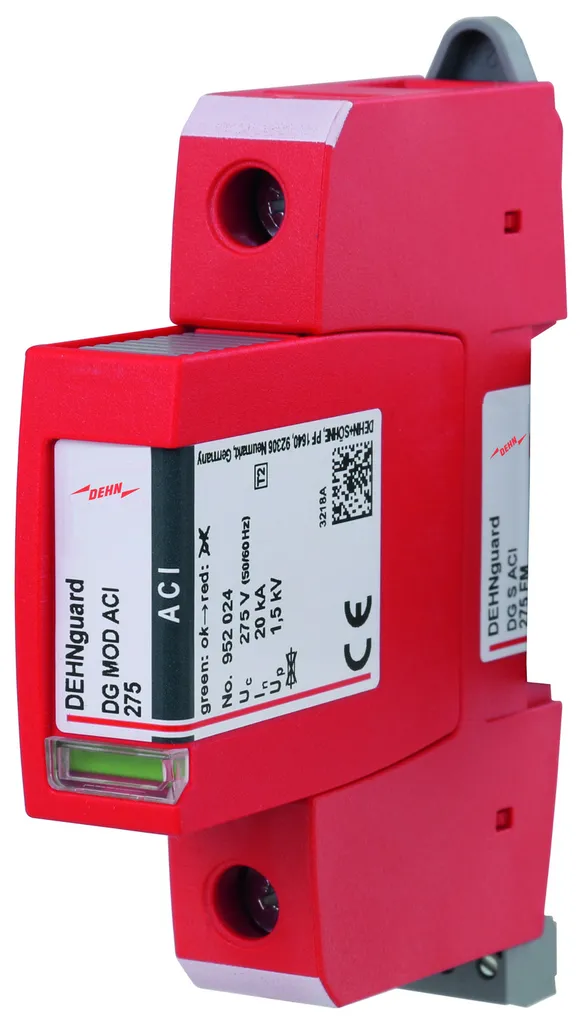

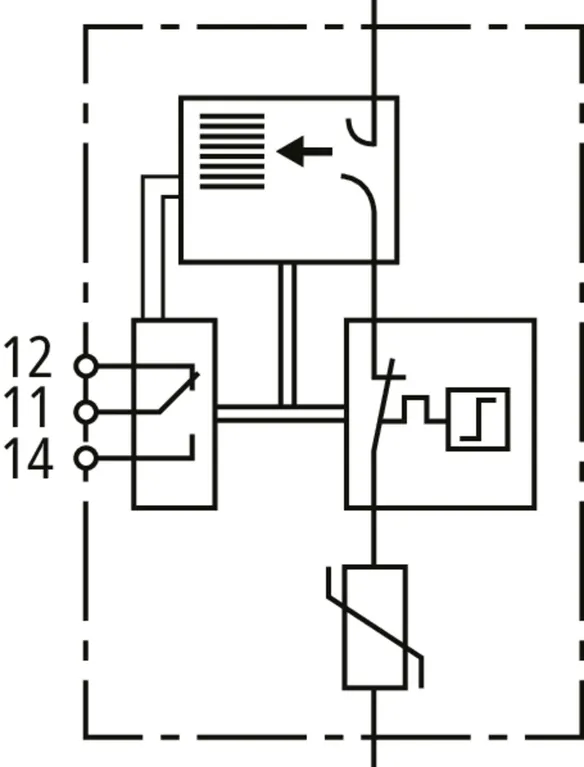

DEHNguard S ACI 275 FM ACI技术电涌保护器
单极模块可插拔电涌保护器
ACI技术，内置开关/间隙组成，1模宽度
带遥信端子
依据EN 61643-11，2级SPD
交流最大持续工作电压：275 V
电压保护水平：≤ 1.5 kV
标称放电电流：20 kA
无需外置后备熔丝
依据IEC 62305-4可与其它红线产品能量协调使用
故障指示

制造商： DEHN
型号: DG S ACI 275 FM
货号: 952100
其他类似产品

认证

技术参数

SPD依据 EN 61643-11 / ... IEC 61643-11	2级 / II级
交流最大持续工作电压 (U_C )	275 V (50 / 60 Hz)
标称放电电流 (8/20 μs) (I_n )	20 kA
电压保护水平 (U_P )	≤ 1.5 kV
外置后备熔丝	不需要
暂态过电压 (TOV) (U_T) - 特性	440 V / 120 min 耐受
泄漏电流	无泄漏电流
认证	KEMA

SPD依据 EN 61643-11 / ... IEC 61643-11	2级 / II级
与终端的能量协调性 (≤10m)	2级+3级
标称交流电压 (U_N )	230 V (50 / 60 Hz)
交流最大持续工作电压 (U_C )	275 V (50 / 60 Hz)
标称放电电流 (8/20 μs) (I_n )	20 kA
电压保护水平 (U_P )	≤ 1.5 kV
5 kA时电压保护水平 (U_P )	≤ 1.5 kV
响应时间 (t_A )	≤ 100 ns
外置后备熔丝	不需要
短路耐受能力 (I_SCCR )	25 kA_rms
暂态过电压 (TOV) (U_T) - 特性	440 V / 120 min 耐受
泄漏电流	无泄漏电流
工作温度范围 (T_U )	-40 °C ... +80 °C
工作状态/故障指示	绿 / 红
端口数	1
接线截面积 (最小)	1.5 mm² 单股线/软线
接线截面积 (最长)	35 mm² 多股线/25 mm² 软线
安装方式	35 mm DIN 轨，依据 EN 60715
外壳材质	红色热塑性材料，UL 94 V-0
安装地点	室内
防护等级	IP 20
尺寸	1 模数，DIN 43880
认证	KEMA
遥信触点类型	浮动切换触点
交流负载能力	250 V / 0.5 A
直流负载能力	250 V / 0.1 A; 125 V / 0.2 A; 75 V / 0.5 A
遥信终端的横截面积	最大 1.5 mm² 单股线/软线

.产品已加入收藏夹。

进入收藏夹

商品952100加入购物车。

进入网上商店

货号 952113 DG S ACI 385 FM

全球贸易项目代码 4013364387874, 海关HS编码: 853630, 总重: 158.00 g, 包装单位: 1.00 件


附加信息

CAD文件

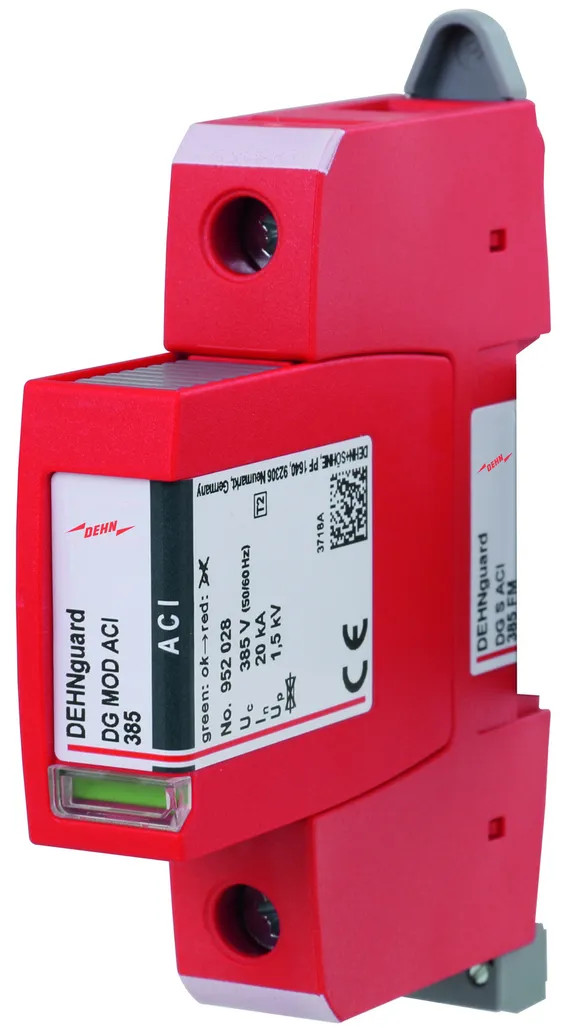

DEHNguard S ACI 385 FM ACI技术电涌保护器
单极模块可插拔电涌保护器
ACI技术，内置开关/间隙组成，1模宽度
带遥信端子
依据EN 61643-11，2级SPD
交流最大持续工作电压：385 V
电压保护水平：≤ 1.5 kV
标称放电电流：20 kA
无需外置后备熔丝
依据IEC 62305-4可与其它红线产品能量协调使用
故障指示

制造商： DEHN
型号: DG S ACI 385 FM
货号: 952113
其他类似产品

认证

技术参数

SPD依据 EN 61643-11 / ... IEC 61643-11	2级 / II级
交流最大持续工作电压 (U_C )	385 V (50 / 60 Hz)
标称放电电流 (8/20 μs) (I_n )	20 kA
最大放电电流 (8/20 μs) (I_max )	40 kA
电压保护水平 (U_P )	≤ 1.5 kV
外置后备熔丝	不需要
暂态过电压 (TOV) (U_T) - 特性	440 V / 120 min 耐受
泄漏电流	无泄漏电流
认证	KEMA

SPD依据 EN 61643-11 / ... IEC 61643-11	2级 / II级
与终端的能量协调性 (≤10m)	2级+3级
标称交流电压 (U_N )	230 V (50 / 60 Hz)
交流最大持续工作电压 (U_C )	385 V (50 / 60 Hz)
标称放电电流 (8/20 μs) (I_n )	20 kA
最大放电电流 (8/20 μs) (I_max )	40 kA
电压保护水平 (U_P )	≤ 1.5 kV
5 kA时电压保护水平 (U_P )	≤ 1.5 kV
响应时间 (t_A )	≤ 100 ns
外置后备熔丝	不需要
短路耐受能力 (I_SCCR )	25 kA_rms
暂态过电压 (TOV) (U_T) - 特性	440 V / 120 min 耐受
泄漏电流	无泄漏电流
工作温度范围 (T_U )	-40 °C ... +80 °C
工作状态/故障指示	绿 / 红
端口数	1
接线截面积 (最小)	1.5 mm² 单股线/软线
接线截面积 (最长)	35 mm² 多股线/25 mm² 软线
安装方式	35 mm DIN 轨，依据 EN 60715
外壳材质	红色热塑性材料，UL 94 V-0
安装地点	室内
防护等级	IP 20
尺寸	1 模数，DIN 43880
认证	KEMA
遥信触点类型	浮动切换触点
交流负载能力	250 V / 0.5 A
直流负载能力	250 V / 0.1 A; 125 V / 0.2 A; 75 V / 0.5 A
遥信终端的横截面积	最大 1.5 mm² 单股线/软线
附加技术参数：	---------------------------------
- 最大预期短路电流	50 kA_rms

.产品已加入收藏夹。

进入收藏夹

商品952113加入购物车。

进入网上商店

DEHNguard modular ACI

DEHNguard MP TNCACI 275 FM

货号 942330 DG MP TNC ACI 275 FM

942XXX_DG_MP_TNC_ACI_XXX_FM.stp 您没有下载权限942XXX_DG_MP_TNC_ACI_XXX_FM.stp

942XXX_DG_MP_TNC_ACI_XXX_FM.igs 您没有下载权限942XXX_DG_MP_TNC_ACI_XXX_FM.igs

942XXX_DG_MP_TNC_ACI_XXX_FM.jt 您没有下载权限942XXX_DG_MP_TNC_ACI_XXX_FM.jt

942XXX_DG_MP_TNC_ACI_XXX_FM.dwg 您没有下载权限942XXX_DG_MP_TNC_ACI_XXX_FM.dwg

942XXX_DG_MP_TNC_ACI_XXX_FM_m_D.dxf 您没有下载权限942XXX_DG_MP_TNC_ACI_XXX_FM_m_D.dxf

.产品已加入收藏夹。

商品942330加入购物车。

DEHNguard MP TNS ACI ... FM

货号 942440 DG MP TNS ACI 275 FM

942440.stp 您没有下载权限942440.stp

942440.igs 您没有下载权限942440.igs

942440.jt 您没有下载权限942440.jt

942440.dwg 您没有下载权限942440.dwg

942341_942440m.dxf 您没有下载权限942341_942440m.dxf

.产品已加入收藏夹。

商品942440加入购物车。

DEHNguard MP TT ACI ... FM

货号 942341 DG MP TT ACI 275 FM

942440.stp 您没有下载权限942440.stp

942440.igs 您没有下载权限942440.igs

942440.jt 您没有下载权限942440.jt

942440.dwg 您没有下载权限942440.dwg

942341_942440m.dxf 您没有下载权限942341_942440m.dxf

.产品已加入收藏夹。

商品942341加入购物车。

货号 942342 DG MP TT ACI 385 FM

942440.stp 您没有下载权限942440.stp

942440.igs 您没有下载权限942440.igs

942440.jt 您没有下载权限942440.jt

942440.dwg 您没有下载权限942440.dwg

942341_942440m.dxf 您没有下载权限942341_942440m.dxf

.产品已加入收藏夹。

商品942342加入购物车。

DEHNguard MP TNACI 275 FM

货号 942220 DG MP TN ACI 275 FM

942XXX_DG_MP_TT_TN_XXX_ACI_XXX_FM.stp 您没有下载权限942XXX_DG_MP_TT_TN_XXX_ACI_XXX_FM.stp

942XXX_DG_MP_TT_TN_XXX_ACI_XXX_FM.igs 您没有下载权限942XXX_DG_MP_TT_TN_XXX_ACI_XXX_FM.igs

942XXX_DG_MP_TT_TN_XXX_ACI_XXX_FM.jt 您没有下载权限942XXX_DG_MP_TT_TN_XXX_ACI_XXX_FM.jt

942XXX_DG_MP_TT_TN_XXX_ACI_XXX_FM.dwg 您没有下载权限942XXX_DG_MP_TT_TN_XXX_ACI_XXX_FM.dwg

942XXX_DG_MP_TT_TN_XXX_ACI_XXX_FM_m_D.dxf 您没有下载权限942XXX_DG_MP_TT_TN_XXX_ACI_XXX_FM_m_D.dxf

.产品已加入收藏夹。

商品942220加入购物车。

DEHNguard MP TT 2P ACI ...FM

货号 942121 DG MP TT 2P ACI 275 FM

942XXX_DG_MP_TT_TN_XXX_ACI_XXX_FM.stp 您没有下载权限942XXX_DG_MP_TT_TN_XXX_ACI_XXX_FM.stp

942XXX_DG_MP_TT_TN_XXX_ACI_XXX_FM.igs 您没有下载权限942XXX_DG_MP_TT_TN_XXX_ACI_XXX_FM.igs

942XXX_DG_MP_TT_TN_XXX_ACI_XXX_FM.jt 您没有下载权限942XXX_DG_MP_TT_TN_XXX_ACI_XXX_FM.jt

942XXX_DG_MP_TT_TN_XXX_ACI_XXX_FM.dwg 您没有下载权限942XXX_DG_MP_TT_TN_XXX_ACI_XXX_FM.dwg

942XXX_DG_MP_TT_TN_XXX_ACI_XXX_FM_m_D.dxf 您没有下载权限942XXX_DG_MP_TT_TN_XXX_ACI_XXX_FM_m_D.dxf

.产品已加入收藏夹。

商品942121加入购物车。

货号 942122 DG MP TT 2P ACI 385 FM

942XXX_DG_MP_TT_TN_XXX_ACI_XXX_FM.stp 您没有下载权限942XXX_DG_MP_TT_TN_XXX_ACI_XXX_FM.stp

942XXX_DG_MP_TT_TN_XXX_ACI_XXX_FM.igs 您没有下载权限942XXX_DG_MP_TT_TN_XXX_ACI_XXX_FM.igs

942XXX_DG_MP_TT_TN_XXX_ACI_XXX_FM.jt 您没有下载权限942XXX_DG_MP_TT_TN_XXX_ACI_XXX_FM.jt

942XXX_DG_MP_TT_TN_XXX_ACI_XXX_FM.dwg 您没有下载权限942XXX_DG_MP_TT_TN_XXX_ACI_XXX_FM.dwg

942XXX_DG_MP_TT_TN_XXX_ACI_XXX_FM_m_D.dxf 您没有下载权限942XXX_DG_MP_TT_TN_XXX_ACI_XXX_FM_m_D.dxf

.产品已加入收藏夹。

商品942122加入购物车。

DEHNguard M TNC ACI 275 FM

货号 952330 DG M TNC ACI 275 FM

952330.stp 您没有下载权限952330.stp

952330.igs 您没有下载权限952330.igs

952330.jt 您没有下载权限952330.jt

952330.dwg 您没有下载权限952330.dwg

952330m_E.dxf 您没有下载权限952330m_E.dxf

DEHN.952330.wspak 您没有下载权限DEHN.952330.wspak

DEHN.952330.edz 您没有下载权限DEHN.952330.edz

.产品已加入收藏夹。

商品952330加入购物车。

DEHNguard M TNS ACI 275 FM

货号 952440 DG M TNS ACI 275 FM

952341+440.stp 您没有下载权限952341+440.stp

952341+440.igs 您没有下载权限952341+440.igs

952341+440.jt 您没有下载权限952341+440.jt

952341+440.dwg 您没有下载权限952341+440.dwg

952341+440m_E.dxf 您没有下载权限952341+440m_E.dxf
