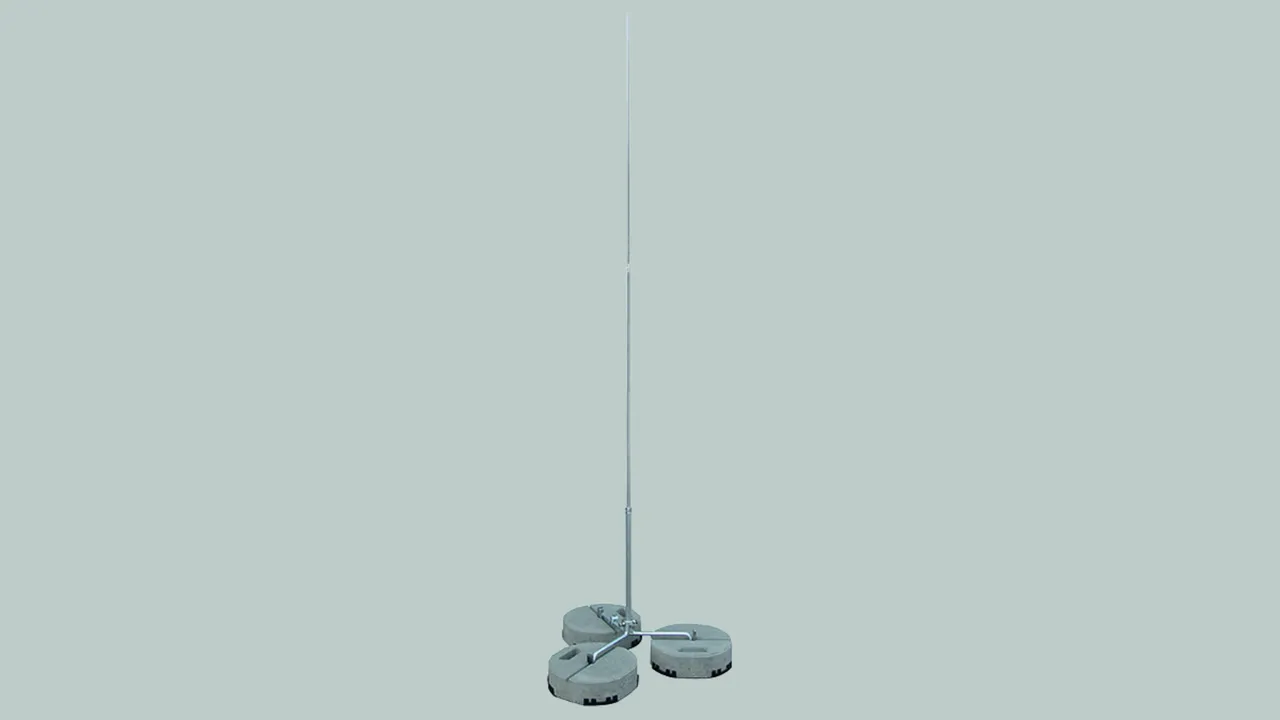

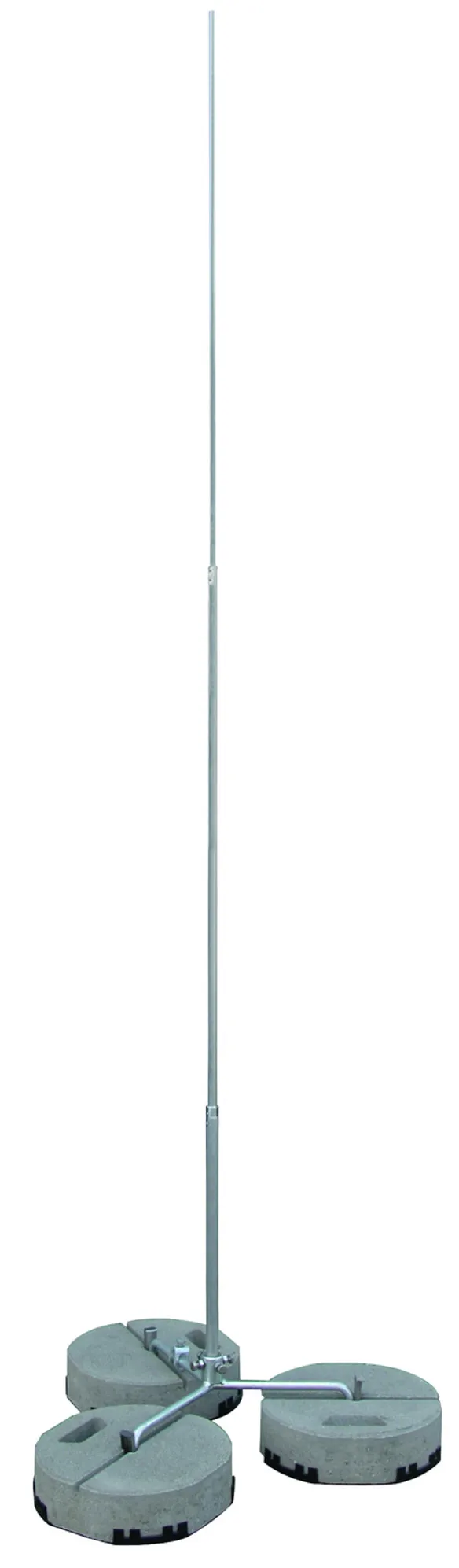

自支撑接闪针，高度2.5 m至3.5 m

自支撑接闪针，带三脚架，用于保护屋顶设施，可根据屋顶斜度调节倾斜角，最大10°。

混凝土底座（货号：102 075或102 010）和垫盘（货号：102 060或102 050）需要单独订购。

组件：
- 金属管接闪针，多段式，直径：Ø22 / 16 / 10 mm
- 连接夹具（接闪针夹具），夹持圆导体直径：8-10 mm
- 三脚架，带固定楔的混凝土底座

注意：必须考虑屋顶允许的最大载荷，并与建筑商确认。

用于直径 Ø22 mm 的接闪针

3 产品

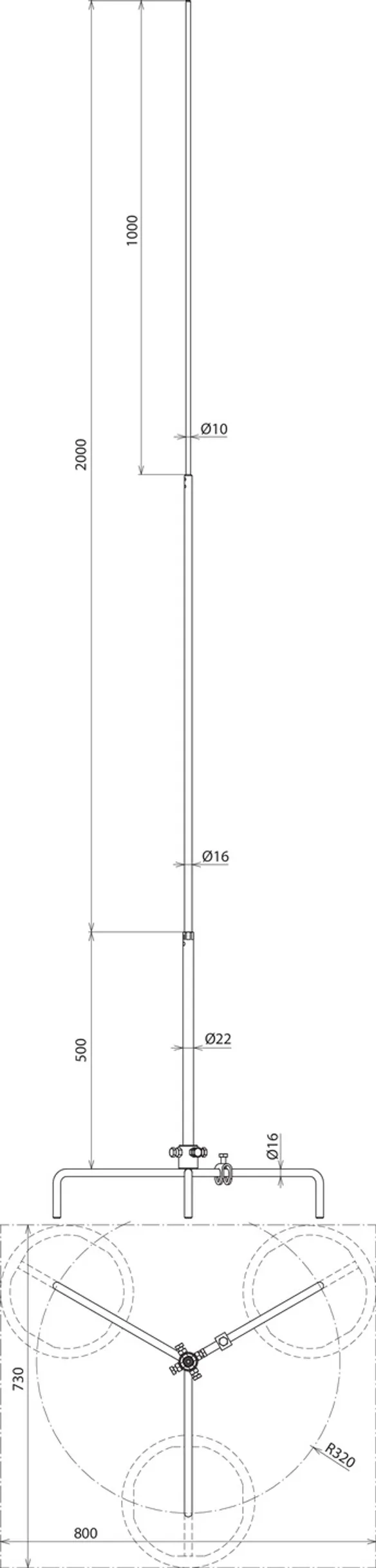

货号 105525 FS 22 16 10 2500 AL DBS R320 STTZN

全球贸易项目代码 4013364241985, 海关HS编码: 853890, 总重: 3.40 kg, 包装单位: 1.00 件

前代产品


附加信息

自支撑接闪针高度 2500 毫米
带三脚架的自支撑接闪针，
用于保护屋顶结构，
可适应最大 10° 的屋顶坡度。
接闪针的尺寸符合
欧洲规范 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA)，
最大抗风能力为 185 公里/小时。
可堆叠的混凝土底座（货号：102 075 或 102 010）和
底板（货号 102 060 或 102 050）必须单独订购。
高度: 2500 mm
半径: 320 mm
最大抗风能力，使用3块8.5 kg混凝土底座: 137 km/h
三脚架占地面积，使用3块8.5 kg混凝土底座: 730 x 800 mm
最大抗风能力，使用3块17 kg混凝土底座: 185 km/h
三脚架占地面积，使用3块17 kg混凝土底座: 850 x 930 mm
接闪针材料: 铝 Al
三脚架材料: 镀锌钢 St/tZn
测试标准: EN 62561-(1+2)

制造商： DEHN
型号: FS 22 16 10 2500 AL DBS R320 STTZN
货号: 105525
其他类似产品

认证



技术参数

高度 2500 mm
半径 320 mm
最大抗风能力，使用3块8.5 kg混凝土底座 137 km/h
三脚架占地面积，使用3块8.5 kg混凝土底座 (长 x 宽) 730 x 800 mm
最大抗风能力，使用3块17 kg混凝土底座 185 km/h
三脚架占地面积，使用3块17 kg混凝土底座 (长 x 宽) 850 x 930 mm
接闪针材料 铝 Al
三脚架材料 镀锌钢 St/tZn
测试标准 EN 62561-(1+2)

.产品已加入收藏夹。

进入收藏夹

商品105525加入购物车。

进入网上商店

货号 105530 FS 22 16 10 3000 AL DBS R320 STTZN

全球贸易项目代码 4013364242029, 海关HS编码: 853890, 总重: 3.80 kg, 包装单位: 1.00 件

前代产品


附加信息

自支撑接闪针高度 3000 毫米
带三脚架的自支撑接闪针，
用于保护屋顶结构，
可适应最大 10° 的屋顶坡度。
接闪针的尺寸符合
欧洲规范 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA)，
最大抗风能力为 168 公里/小时。
可堆叠的混凝土底座（货号：102 075 或 102 010）和
底板（货号 102 060 或 102 050）必须单独订购。
高度: 3000 mm
半径: 320 mm
最大抗风能力，使用3块8.5 kg混凝土底座: 112 km/h
三脚架占地面积，使用3块8.5 kg混凝土底座: 730 x 800 mm
最大抗风能力，使用3块17 kg混凝土底座: 168 km/h
三脚架占地面积，使用3块17 kg混凝土底座: 850 x 930 mm
接闪针材料: 铝 Al
三脚架材料: 镀锌钢 St/tZn
测试标准: EN 62561-(1+2)

制造商： DEHN
型号: FS 22 16 10 3000 AL DBS R320 STTZN
货号: 105530
其他类似产品

认证



技术参数

高度 3000 mm
半径 320 mm
最大抗风能力，使用3块8.5 kg混凝土底座 112 km/h
三脚架占地面积，使用3块8.5 kg混凝土底座 (长 x 宽) 730 x 800 mm
最大抗风能力，使用3块17 kg混凝土底座 168 km/h
三脚架占地面积，使用3块17 kg混凝土底座 (长 x 宽) 850 x 930 mm
接闪针材料 铝 Al
三脚架材料 镀锌钢 St/tZn
测试标准 EN 62561-(1+2)

.产品已加入收藏夹。

进入收藏夹

商品105530加入购物车。

进入网上商店

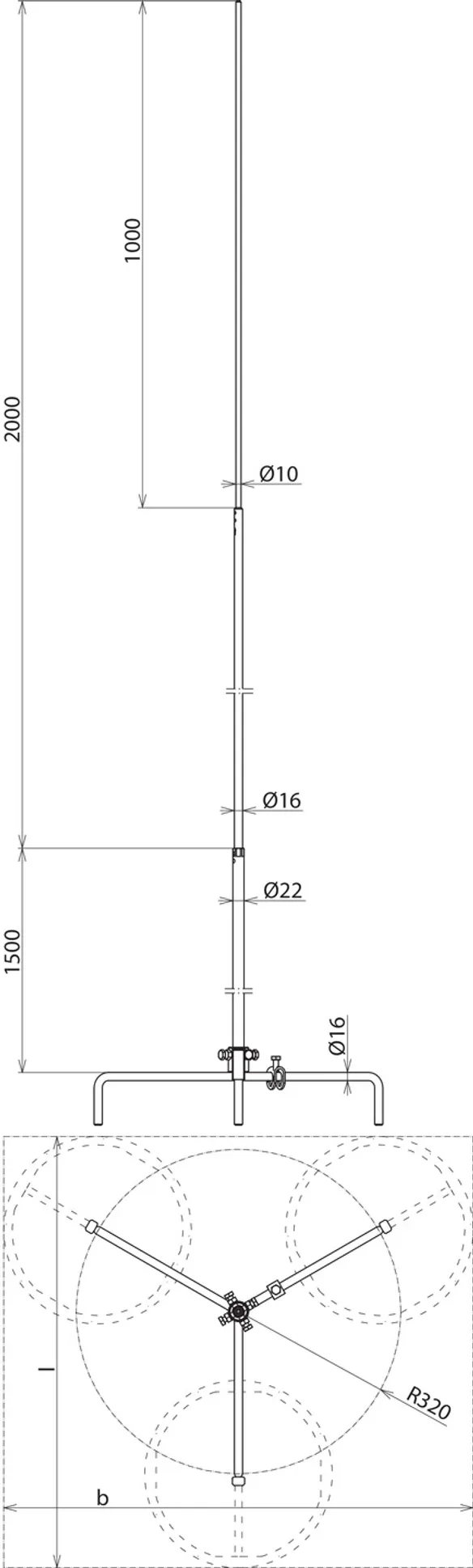

货号 105535 FS 22 16 10 3500 AL DBS R320 STTZN

全球贸易项目代码 4013364242043, 海关HS编码: 853890, 总重: 4.30 kg, 包装单位: 1.00 件

前代产品


附加信息

自支撑接闪针高度 3500 毫米
带三脚架的自支撑接闪针，
用于保护屋顶结构，
可适应最大 10° 的屋顶坡度。
接闪针的尺寸符合
欧洲规范 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA)，
最大抗风能力为 135 公里/小时。
可堆叠的混凝土底座（货号：102 075 或 102 010）和
底板（货号 102 060 或 102 050）必须单独订购。
高度: 3500 mm
半径: 320 mm
最大抗风能力，使用3块8.5 kg混凝土底座: 95 km/h
三脚架占地面积，使用3块8.5 kg混凝土底座: 730 x 800 mm
最大抗风能力，使用3块17 kg混凝土底座: 135 km/h
三脚架占地面积，使用3块17 kg混凝土底座: 850 x 930 mm
接闪针材料: 铝 Al
三脚架材料: 镀锌钢 St/tZn
测试标准: EN 62561-(1+2)

制造商： DEHN
型号: FS 22 16 10 3500 AL DBS R320 STTZN
货号: 105535
其他类似产品

认证



技术参数

高度 3500 mm
半径 320 mm
最大抗风能力，使用3块8.5 kg混凝土底座 95 km/h
三脚架占地面积，使用3块8.5 kg混凝土底座 (长 x 宽) 730 x 800 mm
最大抗风能力，使用3块17 kg混凝土底座 135 km/h
三脚架占地面积，使用3块17 kg混凝土底座 (长 x 宽) 850 x 930 mm
接闪针材料 铝 Al
三脚架材料 镀锌钢 St/tZn
测试标准 EN 62561-(1+2)
