DEHNguard modular MPR/SPR

完整的预接线单元，由底座和插入式保护模块组成
可与其它Red/Line产品能量协调
高放电能力，高通流量氧化锌压敏电阻
“动态热脱扣”SPD监控装置，高可靠性
模块的锁扣按键设计，无需工具，轻松更换保护模块
通过EN 60068-2标准的振动和冲击测试

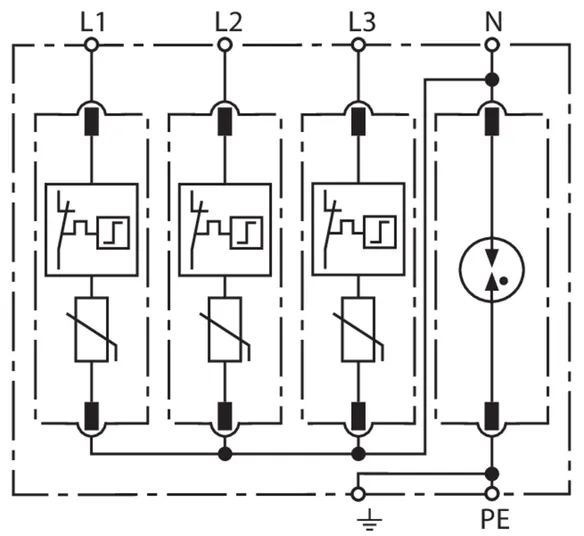

DG MPR TT ... (FM)

用于TT和TNS系统的模块化电涌保护器（3+1电路），FM版本带遥信端子。

2 产品

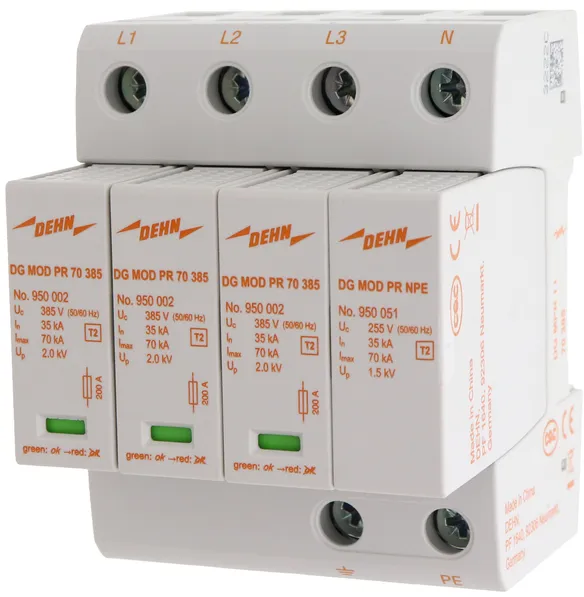

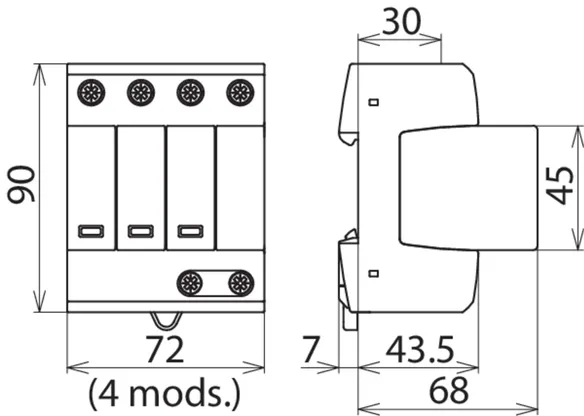

货号 950311 DG MPR TT 70 385

全球贸易项目代码 6942299502367, 总重: 541.88 g, 包装单位: 1.00 件


附加信息

DEHNguard MPR TT 70 385 电涌保护器
4极模块可插拔电涌保护器，4模宽度
依据IEC 61643-11，GB/T 18802.1-2011，2级SPD
故障指示
交流最大持续工作电压：385 V
电压保护水平：≤ 2.0 kV / 1.5 kV
标称放电电流：35 kA
短路耐受能力：25 kArms
依据IEC 62305-4, GB/T21714.4-2015可与其它红线产品能量协调使用

制造商： DEHN
型号: DG MPR TT 70 385
货号: 950311
其他类似产品

认证

技术参数

SPD依据 GB 18802.1-2011 / IEC 61643-11	2级 / II级
标称交流电压 (U_N )	230 / 400 V (50 / 60 Hz)
交流最大持续工作电压 [L-N] (U_C )	385 V (50 / 60 Hz)
交流最大持续工作电压 [N-PE] (U_C )	255 V (50 / 60 Hz)
标称放电电流 (8/20 μs) (I_n )	35 kA
最大放电电流 (8/20 µs) (I_max )	70 kA
电压保护水平 [L-N] (U_P )	≤ 2.0 kV
电压保护水平 [N-PE] (U_P )	≤ 1.5 kV
最大后备熔丝	200 A gG
后备熔丝最大时短路耐受能力 (I_SCCR )	25 kArms
认证	CQC

SPD依据 GB 18802.1-2011 / IEC 61643-11	2级 / II级
标称交流电压 (U_N )	230 / 400 V (50 / 60 Hz)
交流最大持续工作电压 [L-N] (U_C )	385 V (50 / 60 Hz)
交流最大持续工作电压 [N-PE] (U_C )	255 V (50 / 60 Hz)
标称放电电流 (8/20 μs) (I_n )	35 kA
最大放电电流 (8/20 µs) (I_max )	70 kA
电压保护水平 [L-N] (U_P )	≤ 2.0 kV
电压保护水平 [N-PE] (U_P )	≤ 1.5 kV
工频续流遮断能力 [N-PE] (I_fi )	100 Arms
响应时间 [L-N] (t_A )	≤ 25 ns
响应时间 [N-PE] (t_A )	≤ 100 ns
最大后备熔丝	200 A gG
后备熔丝最大时短路耐受能力 (I_SCCR )	25 kArms
暂态过电压 (TOV) [L-N] (U_T) - 特性	335 V / 5 sec 耐受
暂态过电压 (TOV) [N-PE] (U_T) - 特性	1200 V / 200 ms 耐受
工作温度范围 (T_U )	-40 °C ... +80 °C
工作状态/故障指示	绿 / 红
端口数	1
接线截面积 (最小)	1.5 mm² 单股线/软线
接线截面积 (最长)	35 mm² 多股线/25 mm² 软线
安装方式	35 mm DIN 轨，依据EN 60715
外壳材质	灰色热塑性材料，UL 94 V-0
安装地点	室内
防护等级	IP 20
尺寸	4 模数，DIN 43880
认证	CQC

.产品已加入收藏夹。

进入收藏夹

商品950311加入购物车。

进入网上商店

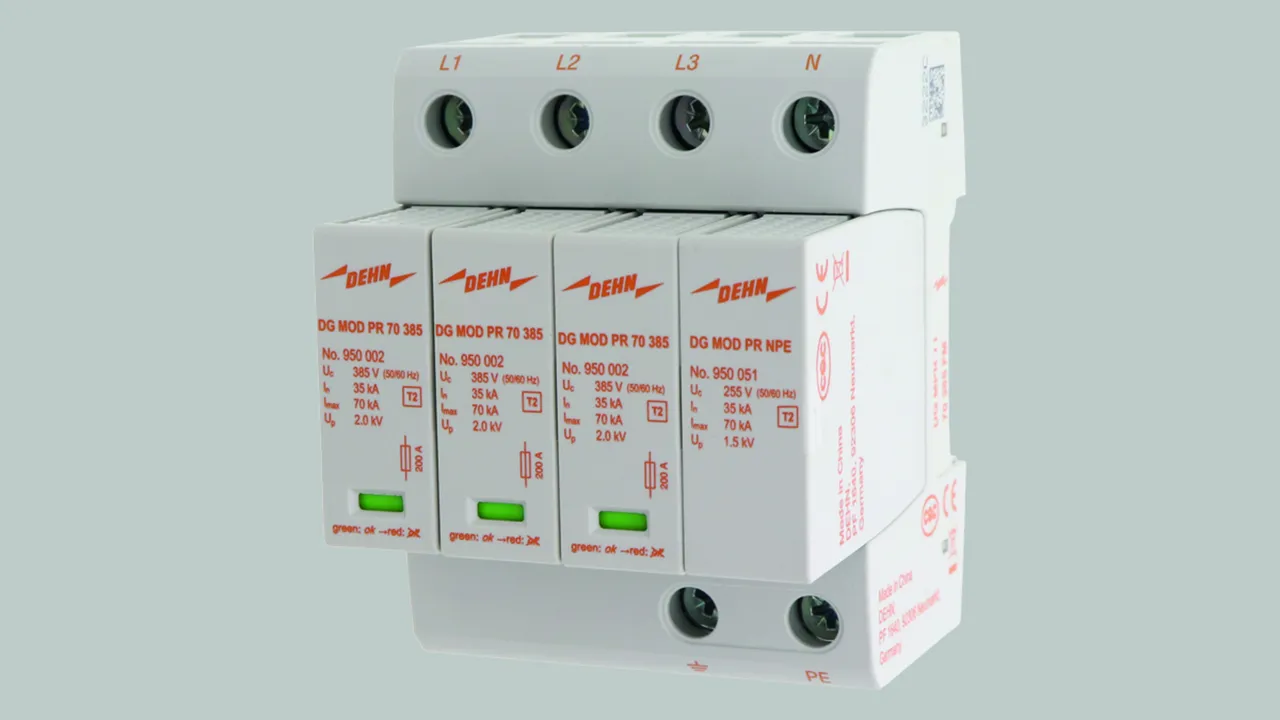

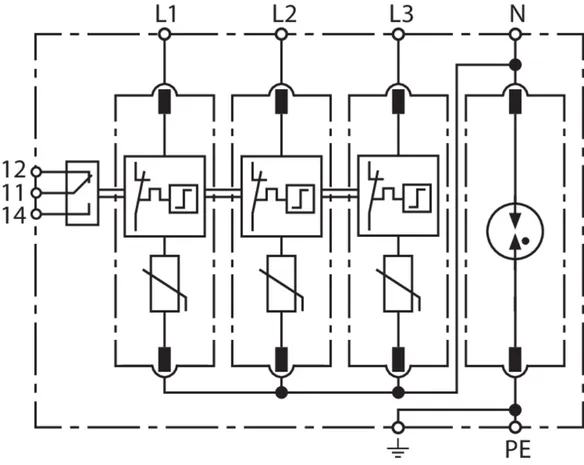

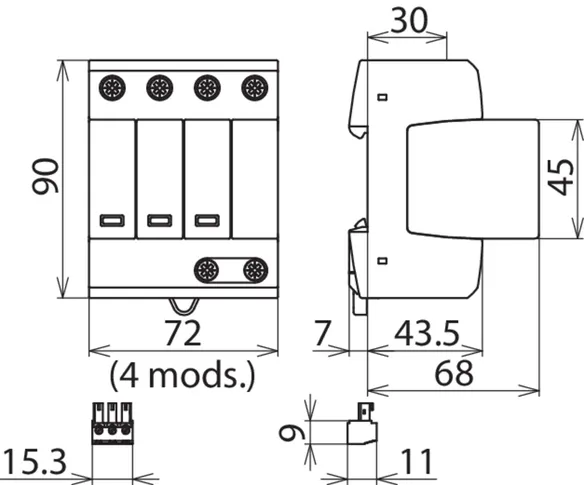

货号 950316 DG MPR TT 70 385 FM

全球贸易项目代码 6942299502374, 总重: 544.13 g, 包装单位: 1.00 件


附加信息

DEHNguard MPR TT 70 385 FM 电涌保护器
4极模块可插拔电涌保护器，4模宽度
依据IEC 61643-11，GB/T 18802.1-2011，2级SPD
故障指示，远程告警功能
交流最大持续工作电压：385 V
电压保护水平：≤ 2.0 kV / 1.5 kV
标称放电电流：35 kA
短路耐受能力：25 kArms
依据IEC 62305-4, GB/T21714.4-2015可与其它红线产品能量协调使用

制造商： DEHN
型号: DG MPR TT 70 385 FM
货号: 950316
其他类似产品

认证

技术参数

SPD依据 GB 18802.1-2011 / IEC 61643-11	2级 / II级
标称交流电压 (U_N )	230 / 400 V (50 / 60 Hz)
交流最大持续工作电压 [L-N] (U_C )	385 V (50 / 60 Hz)
交流最大持续工作电压 [N-PE] (U_C )	255 V (50 / 60 Hz)
标称放电电流 (8/20 μs) (I_n )	35 kA
最大放电电流 (8/20 µs) (I_max )	70 kA
电压保护水平 [L-N] (U_P )	≤ 2.0 kV
电压保护水平 [N-PE] (U_P )	≤ 1.5 kV
最大后备熔丝	200 A gG
后备熔丝最大时短路耐受能力 (I_SCCR )	25 kArms
认证	CQC
遥信触点类型	浮动切换触点

SPD依据 GB 18802.1-2011 / IEC 61643-11	2级 / II级
标称交流电压 (U_N )	230 / 400 V (50 / 60 Hz)
交流最大持续工作电压 [L-N] (U_C )	385 V (50 / 60 Hz)
交流最大持续工作电压 [N-PE] (U_C )	255 V (50 / 60 Hz)
标称放电电流 (8/20 μs) (I_n )	35 kA
最大放电电流 (8/20 µs) (I_max )	70 kA
电压保护水平 [L-N] (U_P )	≤ 2.0 kV
电压保护水平 [N-PE] (U_P )	≤ 1.5 kV
工频续流遮断能力 [N-PE] (I_fi )	100 Arms
响应时间 [L-N] (t_A )	≤ 25 ns
响应时间 [N-PE] (t_A )	≤ 100 ns
最大后备熔丝	200 A gG
后备熔丝最大时短路耐受能力 (I_SCCR )	25 kArms
暂态过电压 (TOV) [L-N] (U_T) - 特性	335 V / 5 sec 耐受
暂态过电压 (TOV) [N-PE] (U_T) - 特性	1200 V / 200 ms 耐受
工作温度范围 (T_U )	-40 °C ... +80 °C
工作状态/故障指示	绿 / 红
端口数	1
接线截面积 (最小)	1.5 mm² 单股线/软线
接线截面积 (最长)	35 mm² 多股线/25 mm² 软线
安装方式	35 mm DIN 轨，依据EN 60715
外壳材质	灰色热塑性材料，UL 94 V-0
安装地点	室内
防护等级	IP 20
尺寸	4 模数，DIN 43880
认证	CQC
遥信触点类型	浮动切换触点
交流负载能力	250 V / 0.5 A
直流负载能力	250 V / 0.1 A; 125 V / 0.2 A; 75 V / 0.5 A
遥信终端的横截面积	最大 1.5mm² 单股线/软线

.产品已加入收藏夹。

进入收藏夹

商品950316加入购物车。

进入网上商店

DG MPR TT2P ... (FM)

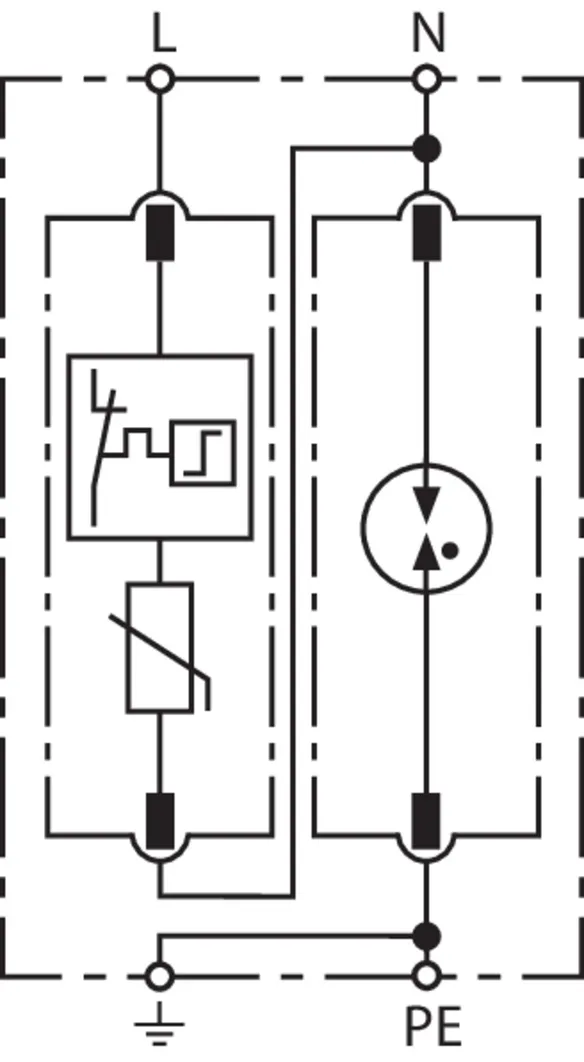

用于单相TT和TN系统的模块化电涌保护器（1+1电路），FM版本带遥信端子。

2 产品

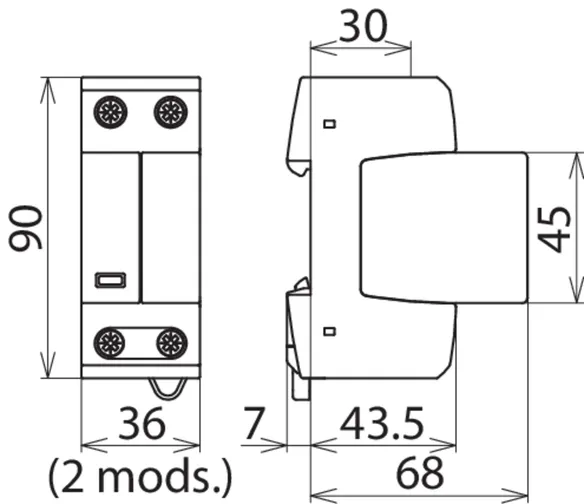

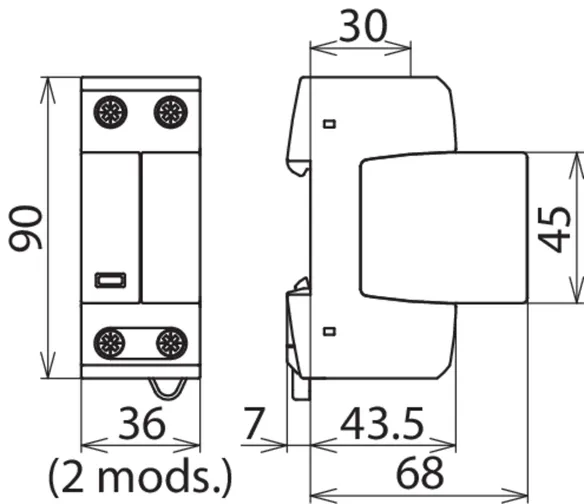

货号 950221 DG MPR TT2P 70 385

全球贸易项目代码 6942299502343, 总重: 279.07 g, 包装单位: 1.00 件


附加信息

DEHNguard MPR TT2P 70 385 电涌保护器
2极模块可插拔电涌保护器，2模宽度
依据IEC 61643-11，GB/T 18802.1-2011，2级SPD
故障指示
交流最大持续工作电压：385 V
电压保护水平：≤ 2.0 kV / 1.5 kV
标称放电电流：35 kA
短路耐受能力：25 kArms
依据IEC 62305-4, GB/T21714.4-2015可与其它红线产品能量协调使用

制造商： DEHN
型号: DG MPR TT2P 70 385
货号: 950221
其他类似产品

认证

技术参数

SPD依据 GB 18802.1-2011 / IEC 61643-11	2级 / II级
标称交流电压 (U_N )	230 V (50 / 60 Hz)
交流最大持续工作电压 [L-N] (U_C )	385 V (50 / 60 Hz)
交流最大持续工作电压 [N-PE] (U_C )	255 V (50 / 60 Hz)
标称放电电流 (8/20 μs) (I_n )	35 kA
最大放电电流 (8/20 µs) (I_max )	70 kA
电压保护水平 [L-N] (U_P )	≤ 2.0 kV
电压保护水平 [N-PE] (U_P )	≤ 1.5 kV
最大后备熔丝	200 A gG
后备熔丝最大时短路耐受能力 (I_SCCR )	25 kArms
认证	CQC

SPD依据 GB 18802.1-2011 / IEC 61643-11	2级 / II级
标称交流电压 (U_N )	230 V (50 / 60 Hz)
交流最大持续工作电压 [L-N] (U_C )	385 V (50 / 60 Hz)
交流最大持续工作电压 [N-PE] (U_C )	255 V (50 / 60 Hz)
标称放电电流 (8/20 μs) (I_n )	35 kA
最大放电电流 (8/20 µs) (I_max )	70 kA
电压保护水平 [L-N] (U_P )	≤ 2.0 kV
电压保护水平 [N-PE] (U_P )	≤ 1.5 kV
工频续流遮断能力 [N-PE] (I_fi )	100 Arms
响应时间 [L-N] (t_A )	≤ 25 ns
响应时间 [N-PE] (t_A )	≤ 100 ns
最大后备熔丝	200 A gG
后备熔丝最大时短路耐受能力 (I_SCCR )	25 kArms
暂态过电压 (TOV) [L-N] (U_T) - 特性	335 V / 5 sec 耐受
暂态过电压 (TOV) [N-PE] (U_T) - 特性	1200 V / 200 ms 耐受
工作温度范围 (T_U )	-40 °C ... +80 °C
工作状态/故障指示	绿 / 红
端口数	1
接线截面积 (最小)	1.5 mm² 单股线/软线
接线截面积 (最长)	35 mm² 多股线/25 mm² 软线
安装方式	35 mm DIN 轨，依据EN 60715
外壳材质	灰色热塑性材料，UL 94 V-0
安装地点	室内
防护等级	IP 20
尺寸	2 模数，DIN 43880
认证	CQC

.产品已加入收藏夹。

进入收藏夹

商品950221加入购物车。

进入网上商店

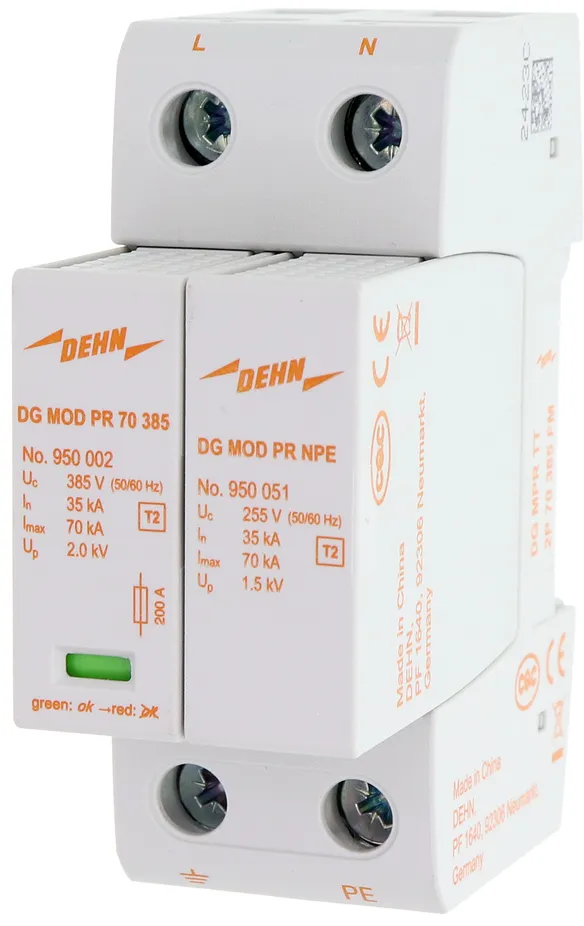

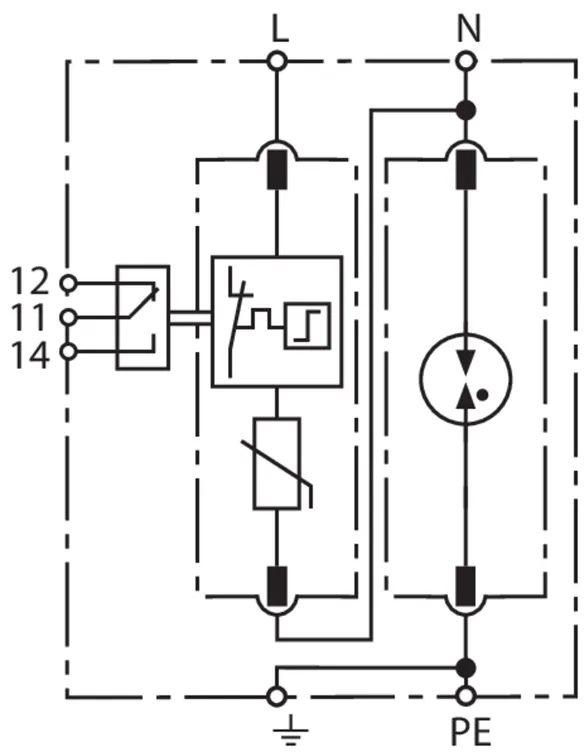

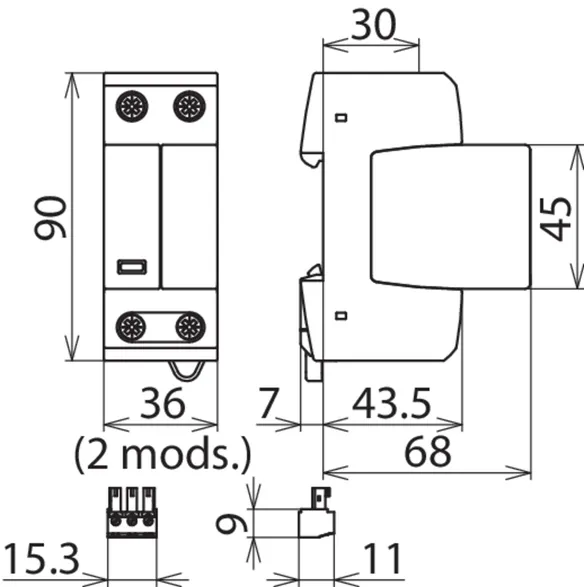

货号 950226 DG MPR TT2P 70 385 FM

全球贸易项目代码 6942299502350, 总重: 280.55 g, 包装单位: 1.00 件


附加信息

DEHNguard MPR TT2P 70 385 FM 电涌保护器
2极模块可插拔电涌保护器，2模宽度
依据IEC 61643-11，GB/T 18802.1-2011，2级SPD
故障指示，远程告警功能
交流最大持续工作电压：385 V
电压保护水平：≤ 2.0 kV / 1.5 kV
标称放电电流：35 kA
短路耐受能力：25 kArms
依据IEC 62305-4, GB/T21714.4-2015可与其它红线产品能量协调使用

制造商： DEHN
型号: DG MPR TT2P 70 385 FM
货号: 950226
其他类似产品

认证

技术参数

SPD依据 GB 18802.1-2011 / IEC 61643-11	2级 / II级
标称交流电压 (U_N )	230 V (50 / 60 Hz)
交流最大持续工作电压 [L-N] (U_C )	385 V (50 / 60 Hz)
交流最大持续工作电压 [N-PE] (U_C )	255 V (50 / 60 Hz)
标称放电电流 (8/20 μs) (I_n )	35 kA
最大放电电流 (8/20 µs) (I_max )	70 kA
电压保护水平 [L-N] (U_P )	≤ 2.0 kV
电压保护水平 [N-PE] (U_P )	≤ 1.5 kV
最大后备熔丝	200 A gG
后备熔丝最大时短路耐受能力 (I_SCCR )	25 kArms
认证	CQC
遥信触点类型	浮动切换触点

SPD依据 GB 18802.1-2011 / IEC 61643-11	2级 / II级
标称交流电压 (U_N )	230 V (50 / 60 Hz)
交流最大持续工作电压 [L-N] (U_C )	385 V (50 / 60 Hz)
交流最大持续工作电压 [N-PE] (U_C )	255 V (50 / 60 Hz)
标称放电电流 (8/20 μs) (I_n )	35 kA
最大放电电流 (8/20 µs) (I_max )	70 kA
电压保护水平 [L-N] (U_P )	≤ 2.0 kV
电压保护水平 [N-PE] (U_P )	≤ 1.5 kV
工频续流遮断能力 [N-PE] (I_fi )	100 Arms
响应时间 [L-N] (t_A )	≤ 25 ns
响应时间 [N-PE] (t_A )	≤ 100 ns
最大后备熔丝	200 A gG
后备熔丝最大时短路耐受能力 (I_SCCR )	25 kArms
暂态过电压 (TOV) [L-N] (U_T) - 特性	335 V / 5 sec 耐受
暂态过电压 (TOV) [N-PE] (U_T) - 特性	1200 V / 200 ms 耐受
工作温度范围 (T_U )	-40 °C ... +80 °C
工作状态/故障指示	绿 / 红
端口数	1
接线截面积 (最小)	1.5 mm² 单股线/软线
接线截面积 (最长)	35 mm² 多股线/25 mm² 软线
安装方式	35 mm DIN 轨，依据EN 60715
外壳材质	灰色热塑性材料，UL 94 V-0
安装地点	室内
防护等级	IP 20
尺寸	2 模数，DIN 43880
认证	CQC
遥信触点类型	浮动切换触点
交流负载能力	250 V / 0.5 A
直流负载能力	250 V / 0.1 A; 125 V / 0.2 A; 75 V / 0.5 A
遥信终端的横截面积	最大 1.5 mm² 单股线/软线

.产品已加入收藏夹。

进入收藏夹

商品950226加入购物车。

进入网上商店

DG SPR ... (FM)

单极可插拔电涌保护器，由底座和插入式保护模块组成，FM版本带遥信端子。

2 产品

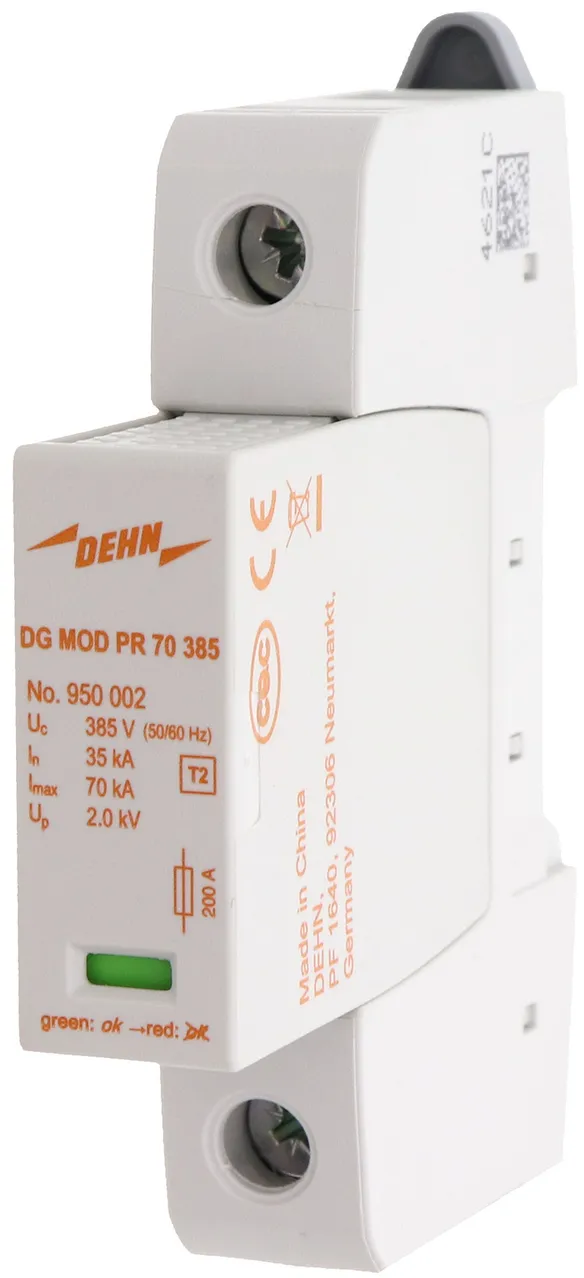

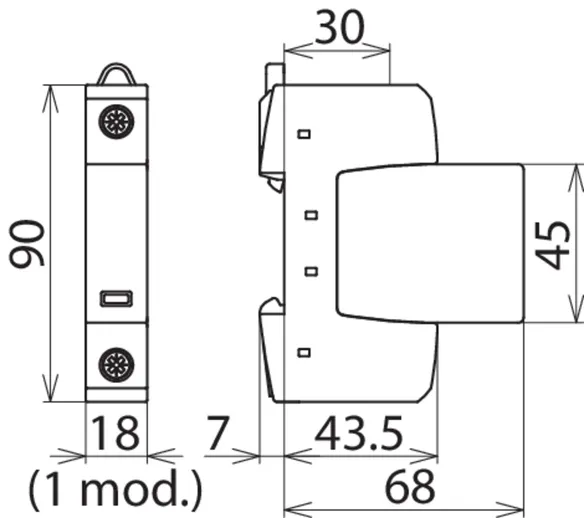

货号 950222 DG SPR 385

全球贸易项目代码 6942299503913, 总重: 167.79 g, 包装单位: 1.00 件


附加信息

DEHNguard SPR 385 电涌保护器
单极模块可插拔电涌保护器，1模宽度
依据IEC 61643-11，GB/T 18802.1-2011，2级SPD
故障指示
交流最大持续工作电压：385 V
电压保护水平：≤ 2.0 kV
标称放电电流：35 kA
短路耐受能力：25 kArms
依据IEC 62305-4, GB/T21714.4-2015可与其它红线产品能量协调使用

制造商： DEHN
型号: DG SPR 385
货号: 950222
其他类似产品

认证

技术参数

SPD依据 GB 18802.1-2011 / IEC 61643-11	2级 / II级
标称交流电压 (U_N )	230 V (50 / 60 Hz)
交流最大持续工作电压 (U_C )	385 V (50 / 60 Hz)
标称放电电流 (8/20 μs) (I_n )	35 kA
最大放电电流 (8/20 µs) (I_max )	70 kA
电压保护水平 (U_P )	≤ 2.0 kV
5 kA时电压保护水平 (U_P )	≤ 1.2 kV
最大后备熔丝	200 A gG
后备熔丝最大时短路耐受能力 (I_SCCR )	25 kArms
认证	CQC

SPD依据 GB 18802.1-2011 / IEC 61643-11	2级 / II级
标称交流电压 (U_N )	230 V (50 / 60 Hz)
交流最大持续工作电压 (U_C )	385 V (50 / 60 Hz)
标称放电电流 (8/20 μs) (I_n )	35 kA
最大放电电流 (8/20 µs) (I_max )	70 kA
电压保护水平 (U_P )	≤ 2.0 kV
5 kA时电压保护水平 (U_P )	≤ 1.2 kV
响应时间 (t_A )	≤ 25 ns
最大后备熔丝	200 A gG
后备熔丝最大时短路耐受能力 (I_SCCR )	25 kArms
暂态过电压 (TOV) (U_T) - 特性	335 V / 5 sec 耐受
工作温度范围 (T_U )	-40 °C ... +80 °C
工作状态/故障指示	绿 / 红
端口数	1
接线截面积 (最小)	1.5 mm² 单股线/软线
接线截面积 (最长)	35 mm² 多股线/25 mm² 软线
安装方式	35 mm DIN 轨，依据EN 60715
外壳材质	灰色热塑性材料，UL 94 V-0
安装地点	室内
防护等级	IP 20
尺寸	1 模数，DIN 43880
认证	CQC

.产品已加入收藏夹。

进入收藏夹

商品950222加入购物车。

进入网上商店

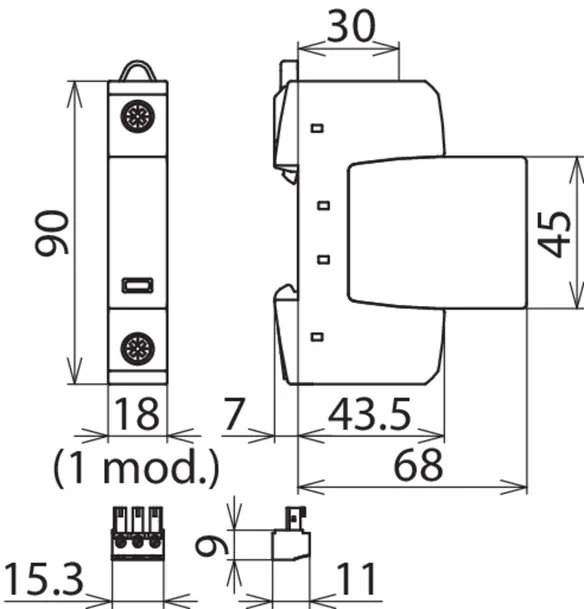

货号 950223 DG SPR 385 FM

全球贸易项目代码 6942299503920, 总重: 171.17 g, 包装单位: 1.00 件


附加信息

DEHNguard SPR 385 FM 电涌保护器
单极模块可插拔电涌保护器，1模宽度
依据IEC 61643-11，GB/T 18802.1-2011，2级SPD
故障指示，远程告警功能
交流最大持续工作电压：385 V
电压保护水平：≤ 2.0 kV
标称放电电流：35 kA
短路耐受能力：25 kArms
依据IEC 62305-4, GB/T21714.4-2015可与其它红线产品能量协调使用

制造商： DEHN
型号: DG SPR 385 FM
货号: 950223
其他类似产品

认证

技术参数

SPD依据 GB 18802.1-2011 / IEC 61643-11	2级 / II级
标称交流电压 (U_N )	230 V (50 / 60 Hz)
交流最大持续工作电压 (U_C )	385 V (50 / 60 Hz)
标称放电电流 (8/20 μs) (I_n )	35 kA
最大放电电流 (8/20 µs) (I_max )	70 kA
电压保护水平 (U_P )	≤ 2.0 kV
5 kA时电压保护水平 (U_P )	≤ 1.2 kV
最大后备熔丝	200 A gG
后备熔丝最大时短路耐受能力 (I_SCCR )	25 kArms
认证	CQC
遥信触点类型	浮动切换触点

SPD依据 GB 18802.1-2011 / IEC 61643-11	2级 / II级
标称交流电压 (U_N )	230 V (50 / 60 Hz)
交流最大持续工作电压 (U_C )	385 V (50 / 60 Hz)
标称放电电流 (8/20 μs) (I_n )	35 kA
最大放电电流 (8/20 µs) (I_max )	70 kA
电压保护水平 (U_P )	≤ 2.0 kV
5 kA时电压保护水平 (U_P )	≤ 1.2 kV
响应时间 (t_A )	≤ 25 ns
最大后备熔丝	200 A gG
后备熔丝最大时短路耐受能力 (I_SCCR )	25 kArms
暂态过电压 (TOV) (U_T) - 特性	335 V / 5 sec 耐受
工作温度范围 (T_U )	-40 °C ... +80 °C
工作状态/故障指示	绿 / 红
端口数	1
接线截面积 (最小)	1.5 mm² 单股线/软线
接线截面积 (最长)	35 mm² 多股线/25 mm² 软线
安装方式	35 mm DIN 轨，依据EN 60715
外壳材质	灰色热塑性材料，UL 94 V-0
安装地点	室内
防护等级	IP 20
尺寸	1 模数，DIN 43880
认证	CQC
遥信触点类型	浮动切换触点
交流负载能力	250 V / 0.5 A
直流负载能力	250 V / 0.1 A; 125 V / 0.2 A; 75 V / 0.5 A
遥信终端的横截面积	最大 1.5 mm² 单股线/软线

.产品已加入收藏夹。

进入收藏夹

商品950223加入购物车。

进入网上商店

Results for products (0)

Results for content (0)

DEHNguard modular MPR/SPR

DG MPR TT ... (FM)

货号 950311 DG MPR TT 70 385

.产品已加入收藏夹。

商品950311加入购物车。

货号 950316 DG MPR TT 70 385 FM

.产品已加入收藏夹。

商品950316加入购物车。

DG MPR TT2P ... (FM)

货号 950221 DG MPR TT2P 70 385

.产品已加入收藏夹。

商品950221加入购物车。

货号 950226 DG MPR TT2P 70 385 FM

.产品已加入收藏夹。

商品950226加入购物车。

DG SPR ... (FM)

货号 950222 DG SPR 385

.产品已加入收藏夹。

商品950222加入购物车。

货号 950223 DG SPR 385 FM

.产品已加入收藏夹。

商品950223加入购物车。

DEHNguard modular MPR/SPR

DG MPR TT ... (FM)

货号 950311 DG MPR TT 70 385

950310.stp 您没有下载权限950310.stp

950310.igs 您没有下载权限950310.igs

950310.jt 您没有下载权限950310.jt

950310.dwg 您没有下载权限950310.dwg

.产品已加入收藏夹。

商品950311加入购物车。

货号 950316 DG MPR TT 70 385 FM

950315.stp 您没有下载权限950315.stp

950315.igs 您没有下载权限950315.igs

950315.jt 您没有下载权限950315.jt

950315.dwg 您没有下载权限950315.dwg

.产品已加入收藏夹。

商品950316加入购物车。

DG MPR TT2P ... (FM)

货号 950221 DG MPR TT2P 70 385

950110.stp 您没有下载权限950110.stp

950110.igs 您没有下载权限950110.igs

950110.jt 您没有下载权限950110.jt

950110.dwg 您没有下载权限950110.dwg

.产品已加入收藏夹。

商品950221加入购物车。

货号 950226 DG MPR TT2P 70 385 FM

950115.stp 您没有下载权限950115.stp

950115.igs 您没有下载权限950115.igs

950115.jt 您没有下载权限950115.jt

950115.dwg 您没有下载权限950115.dwg

.产品已加入收藏夹。

商品950226加入购物车。

DG SPR ... (FM)

货号 950222 DG SPR 385

950315.stp 您没有下载权限950315.stp

950315.igs 您没有下载权限950315.igs

950315.jt 您没有下载权限950315.jt

950315.dwg 您没有下载权限950315.dwg

.产品已加入收藏夹。

商品950222加入购物车。

货号 950223 DG SPR 385 FM

950315.stp 您没有下载权限950315.stp

950315.igs 您没有下载权限950315.igs

950315.jt 您没有下载权限950315.jt

950315.dwg 您没有下载权限950315.dwg

.产品已加入收藏夹。

商品950223加入购物车。
